The Influence of Polarization State of Partially Coherent Beam on Coherent Detection Sensitivity in Non-Kolmogorov Atmospheric Turbulence

WU Jia-li; HUI Yu-ze; DING De-qiang; KE Xi-zheng

doi:10.12263/DZXB.20221286

PDF(5266 KB)

ACTA ELECTRONICA SINICA ›› 2023, Vol. 51 ›› Issue (5) : 1370-1380. DOI: 10.12263/DZXB.20221286

PAPERS

The Influence of Polarization State of Partially Coherent Beam on Coherent Detection Sensitivity in Non-Kolmogorov Atmospheric Turbulence

Author information +

History +

HeighLight

This paper mainly discusses the performance of partially coherent electromagnetic Gaussian-Schell model(EGSM) beam for coherent detection under non-Kolmogorov turbulence. Based on the coherent detection theory, the expression of the sensitivity of the EGSM beam is derived when it propagates in the slant path under non-Kolmogorov turbulence. Under the condition of bit error rate of $10^{- 9}$ , the effects of coherent beam in different polarization states, power spectrum power law, turbulence scale, propagation distance, zenith angle, detector parameters, receiver height and beam source height on the sensitivity of the coherent detection system are studied in the uplink and downlink atmospheric turbulence. The results show that, under the non-Kolmogorov turbulence spectrum, the system sensitivity increases with the rise of power spectrum power law. Under the same conditions, the detection sensitivity of uplink propagation is greater than that of downlink propagation. Under the same link conditions, the sensitivity of completely polarized EGSM beam for coherent detection is 3 dBm greater than that of the unpolarized beam. The EGSM beam coherent detection system is established, and the experiments verify that the sensitivity of partially polarized EGSM beams is between that of completely polarized and unpolarized ones.

Key words

coherent detection sensitivity / EGSM beam / polarization state / non-Kolmogorov turbulence / slant path propagation

Cite this article

EndNote

Ris (Procite)

Bibtex

Download Citations

WU Jia-li , HUI Yu-ze , DING De-qiang , KE Xi-zheng. The Influence of Polarization State of Partially Coherent Beam on Coherent Detection Sensitivity in Non-Kolmogorov Atmospheric Turbulence[J]. ACTA ELECTONICA SINICA, 2023, 51(5): 1370-1380. https://doi.org/10.12263/DZXB.20221286

1 引言

空间相干光通信系统的接收灵敏度比传统的非相干光通信高20~23 dB，且在相同的发射功率下光束传输距离更远^［1］. 当光束在大气信道中传输时，随机起伏的大气折射率会降低无线光通信链路性能，影响相干探测系统灵敏度^［2］.

在空间相干光系统灵敏度研究中，Abbas等^［3，4］研究了相干探测系统中，本振光散粒噪声对系统灵敏度的影响.何宁等^［5］利用平衡探测有效提高了相干探测系统的灵敏度.南航等^［6］研究了大气湍流下本振光和信号光之间的失配角对系统灵敏度的影响.梁赫西等^［7］研究了本振光功率对相干探测灵敏度的影响.由于激光器谐振腔中的不均匀性和原子的自发辐射，大多数物理上可实现的光源是随机辐射的.因此研究部分相干光对相干探测系统灵敏度的影响具有重要意义.

Tanaka T等^［8］研究了当信号光与本振光均为部分相干光束时相干探测系统的性能.濮莉莉等^［9］研究了激光雷达部分相干光束用于相干探测时的系统性能.Salem和Rolland等^［10］研究了部分相干光束的信号光和本振光之间的角误差对相干探测系统的影响.Li等^［11］根据部分相干光束的理论讨论了湍流对相干探测系统的影响.以上这些工作是基于部分相干光场的标量理论.此外，电磁场的偏振现象是不可忽视的，光束的偏振通常会随着光束的传播而变化.Salem M等^［12］研究了相干和极化变化对自由空间中传播的随机电磁束的相干探测影响.Wang^［13］等利用高斯谢尔电磁波束相干极化矩阵，推导了相干探测系统的解析表达式.

相比于Kolmogorov湍流谱，非Kolmogorov湍流谱更接近真实大气湍流.因此本文推导了部分相干光在非Kolmogorov湍流谱下斜程传输时相干探测系统灵敏度的表达式，在此基础上分析了部分相干电磁高斯-谢尔模型（Electromagnetic Gaussian-Schell Model，EGSM）光束不同偏振状态下系统灵敏度的变化.

2 理论分析

假设信号光和本振光均为部分相干EGSM光束，并垂直于探测器表面入射，在z=0处进行混频，探测器表面本振光

U_{o} (ρ, t)

和信号光

U_{s} (ρ, t)

的瞬时光场表示为^［14］

U_{o} (ρ, t) = [U_{o x} (ρ) e_{x} + U_{o y} (ρ) e_{y}] e x p (j ω_{o} t)

（1）

U_{s} (ρ, t) = [U_{s x} (ρ) e_{x} + U_{s y} (ρ) e_{y}] e x p (j ω_{s} t)

（2）

其中， e _x 、 e _y 是单位矢量，ω _o、ω _s分别表示本振光和信号光的中心角频率.

部分相干光束的偏振特性、空间相干属性可以用光束相干偏振（Beam Coherence Polarization， BCP）矩阵 J 表示.在z方向传播的信号光和本振光光束的BCP矩阵

J_{s} (ρ_{1}, ρ_{2})

和

J_{o} (ρ_{1}, ρ_{2})

可分别表示为^［14］

J_{s} (ρ_{1}, ρ_{2}) = [\begin{matrix} 〈U_{s x}^{*} (ρ_{1}) U_{s x} (ρ_{2})〉 & 〈U_{s x}^{*} (ρ_{1}) U_{s y} (ρ_{2})〉 \\ 〈U_{s y}^{*} (ρ_{1}) U_{s x} (ρ_{2})〉 & 〈U_{s y}^{*} (ρ_{1}) U_{s y} (ρ_{2})〉 \end{matrix}]

（3）

J_{o} (ρ_{1}, ρ_{2}) = [\begin{matrix} 〈U_{o x}^{*} (ρ_{1}) U_{o x} (ρ_{2})〉 & 〈U_{o x}^{*} (ρ_{1}) U_{o y} (ρ_{2})〉 \\ 〈U_{o y}^{*} (ρ_{1}) U_{o x} (ρ_{2})〉 & 〈U_{o y}^{*} (ρ_{1}) U_{o y} (ρ_{2})〉 \end{matrix}]

（4）

其中，*表示复共轭，

〈\cdot〉

表示统计平均值.

根据相干探测原理和双平衡探测原理得到中频信号的功率为^［14］

P_{I F} = 2 R^{2} \iint \iint R e {T r [J_{o} (ρ_{1}, ρ_{2}) J_{s} (ρ_{1}, ρ_{2})]} d^{2} ρ_{1} d^{2} ρ_{2}

（5）

其中，Tr表示矩阵的迹，Re表示取复数的实部，R=eη/（hv）为探测器的响应，e为电子电荷，η为量子效率，h为普朗克常数，v为载波频率.此处为分析方便，假设探测器的响应R不随探测器上的位置而变化.由于本振光产生的散粒噪声为系统的主要噪声，因此噪声功率可以表示为^［14］

P_{n} = e B R \iint T r [J_{o} (ρ, ρ)] d^{2} ρ

（6）

其中，B为探测器的带宽.根据信噪比定义，部分相干EGSM光束相干探测系统的信噪比为^［14］

S N R_{E G S M} = \frac{2 R \iint \iint R e \{T r [J_{o} (ρ_{1}, ρ_{2}) J_{s} (ρ_{1}, ρ_{2})]\} d^{2} ρ_{1} d^{2} ρ_{2}}{e B \iint T r [J_{o} (ρ, ρ)] d^{2} ρ}

（7）

根据外差效率的定义，部分相干EGSM光束用于相干探测的外差效率表达式为^［14］

η_{E G S M} = \frac{\iint \iint R e \{T r [J_{o} (ρ_{1}, ρ_{2}) J_{s} (ρ_{1}, ρ_{2})]\} d^{2} ρ_{1} d^{2} ρ_{2}}{\iint T r [J_{o} (ρ_{1}, ρ_{2})] d^{2} ρ_{1} \iint T r [J_{s} (ρ_{1}, ρ_{2})] d^{2} ρ_{2}}

（8）

部分相干EGSM光束的BCP矩阵各元素表达式为^［15］

J_{β i j} (r_{1}, r_{2}) = I_{β i j} e x p [- \frac{{r_{1}}^{2} + {r_{2}}^{2}}{4 w_{β}^{2}} - \frac{(r_{1} - r_{2})^{2}}{2 δ_{β i j}^{2}}]

（9）

其中， I_βij 为光强， w_β 为光束的束腰半径，δ_βij 为空间相干长度，i，j=x，y.当β为s时，为信号光束；当β为o时，为本振光束.

假设大气湍流中EGSM沿z轴正向传播后，由广义惠更斯-菲涅尔原理可知，在接收端光束的BCP矩阵各元素的表达式为^［16］

\begin{array}{l} J_{β i j} (ρ_{1}, ρ_{2}, z_{β}) = I_{β i j} {(\frac{k}{2 π z_{β}})}^{2} \iint d^{2} r_{1} \iint d^{2} r_{2} \\ \times e x p [- i k \frac{(ρ_{1} - r_{1})^{2} - (ρ_{2} - r_{2})^{2}}{2 z_{β}}] \\ \times e x p [- \frac{{r_{1}}^{2} + {r_{2}}^{2}}{4 w_{β}^{2}} - \frac{(r_{1} - r_{2})^{2}}{2 δ_{β i j}^{2}}] \\ \times 〈e x p [ψ^{*} (ρ_{1}, r_{1}, z_{β}) + ψ (ρ_{2}, r_{2}, z_{β})]〉 \end{array}

（10）

其中，z_β 为传输距离；k=2π/λ为波数，λ为波长；

ψ (ρ, r, z_{β})

是湍流介质的复随机扰动.

式（10）中描述湍流影响的

〈e x p [ψ^{*} (ρ_{1}, r_{1}, z_{β}) + ψ (ρ_{2}, r_{2}, z_{β})]〉

可以表示为^［17］

〈e x p [ψ^{*} (ρ_{1}, r_{1}, z_{β}) + ψ (ρ_{2}, r_{2}, z_{β})]〉 = e x p [- \frac{1}{2} D_{ϕ} (ρ_{1} - ρ_{2}, r_{1} - r_{2})]

（11）

其中，

D_{ϕ} (ρ_{1} - ρ_{2}, r_{1} - r_{2})

是波结构函数，当光束斜程传输至接收端时，式（11）可表示为^［17］

〈e x p [ψ^{*} (ρ_{1}, r_{1}, z_{β}) + ψ (ρ_{2}, r_{2}, z_{β})]〉 ≅ e x p [- \frac{1}{2} (M_{1} r_{d}^{2} + M_{2} r_{d} ρ_{d} + M_{3} ρ_{d}^{2})]

（12）

其中，

ρ_{d} = ρ_{1} - ρ_{2}

；

r_{d} = r_{1} - r_{2}

；M ₁、M ₂、M ₃分别为

\{\begin{array}{l} M_{1} = 2 π^{2} k^{2} s e c θ \int_{h_{0}}^{H} \int_{0}^{\infty} Φ_{n} (κ, h) {(1 - ξ)}^{2} κ^{3} d κ d h \\ M_{2} = 4 π^{2} k^{2} s e c θ \int_{h_{0}}^{H} \int_{0}^{\infty} Φ_{n} (κ, h) (1 - ξ) ξ κ^{3} d κ d h \\ M_{3} = 2 π^{2} k^{2} s e c θ \int_{h_{0}}^{H} \int_{0}^{\infty} Φ_{n} (κ, h) ξ^{2} κ^{3} d κ d h \end{array}

（13）

其中，上行链路中，

ξ = 1 - (h - h_{0}) / (H - h_{0})

，H为接收端高度，h ₀为光源高度；下行链路中，

ξ = (h - h_{0}) / (H - h_{0})

，H为光源高度，h ₀为接收端高度. θ为天顶角.当大气湍流折射率谱密度函数

Φ_{n} (κ, h)

为非Kolmogorov谱时，其表达式为^［18］

Φ_{n} (κ, h, α) = A (α) {\tilde{C}}_{n}^{2} \frac{e x p [- κ^{2} / κ_{m}^{2}]}{(κ^{2} + κ_{0}^{2})^{α / 2}}, 0 \leq κ < \infty, 3 < α < 4

（14）

其中，κ为空间波数，

κ_{m} = c (α) / l_{0}

，

κ_{0} = 2 π / L_{0}

，l ₀和L ₀分别为大气湍流的内尺度和外尺度；

{\tilde{C}}_{n}^{2}

为非Kolmogorov湍流大气折射率结构常数；α是功率谱幂律，A（α）为广义振幅.A（α）和c（α）的表达式分别为^［18］

A (α) = \frac{Γ (α - 1) c o s (α π / 2)}{4 π^{2}}

（15）

c (α) = {[Γ (5 - \frac{α}{2}) A (α) \frac{2}{3} π]}^{1 / (α - 5)}

（16）

其中，Γ（x）是伽玛函数.

在非Kolmogorov湍流下，

\int_{0}^{\infty} Φ_{n} (κ, h, α) κ^{3} d κ

经积分可得

\int_{0}^{\infty} Φ_{n} (κ, h, α) κ^{3} d κ = \frac{A (α)}{2 (α - 2)} {\tilde{C}}_{n}^{2} [κ_{m}^{2 - α} χ e x p (\frac{κ_{0}^{2}}{κ_{m}^{2}}) \cdot Γ (2 - \frac{α}{2}, \frac{κ_{0}^{2}}{κ_{m}^{2}}) - 2 κ_{0}^{4 - α}]

（17）

其中，

χ = 2 κ_{0}^{2} - 2 κ_{m}^{2} + α κ_{m}^{2}

当光束斜程传输时，此处采用ITU-R提出的大气折射率结构常数模型，表达式为^［19］

\begin{array}{l} C_{n}^{2} (h) = 8.148 \times 10^{- 56} v_{R M S}^{2} h^{10} e x p (- \frac{h}{1 000}) \\ + 2.7 \times 10^{- 16} e x p (- \frac{h}{1 500}) + C_{0} e x p (- \frac{h}{100}) \end{array}

（18）

v_{R M S} = \sqrt[]{v_{g}^{2} + 30.69 v_{g} + 348.91}

，

{\tilde{C}}_{n}^{2} = γ C_{n}^{2}

其中，γ为常数1，

v_{R M S}

是垂直路径风速，v _g是近地面风速，C ₀表示的是近地面的大气结构常数.

将式（11）代入式（10）中并通过积分运算可得

\begin{array}{l} J_{β i j} (ρ_{1}, ρ_{2}, z_{β}) = \frac{I_{β i j}}{Q_{β i j}} e x p [- H_{β i j} (ρ_{1} - ρ_{2})^{2}] \\ \times e x p [- \frac{1}{8 w_{β}^{2} Q_{β i j}} (ρ_{1} + ρ_{2})^{2}] \\ \times e x p [- i k T_{β i j} ({ρ_{1}}^{2} - {ρ_{2}}^{2})] \end{array}

（19）

其中，

\begin{array}{l} Q_{β i j} = 1 + {(\frac{z_{β}}{k w_{β} θ_{β i j}})}^{2} + \frac{{z_{β}}^{2} M_{3}}{k^{2} w_{β}^{2}} \\ H_{β i j} = \frac{1}{2 θ_{β i j}^{2} Q_{β i j}} + \frac{1}{2 Q_{β i j}} (M_{3} + M_{2}) + \frac{M_{1}}{2} - \frac{{M_{2}}^{2} {z_{β}}^{2}}{8 w_{β}^{2} k^{2} Q_{β i j}} \\ \frac{1}{θ_{β i j}^{2}} = \frac{1}{4 w_{β}^{2}} + \frac{1}{δ_{β i j}^{2}}, T_{β i j} = \frac{2 k^{2} w_{β}^{2} Q_{β i j} + M_{2} {z_{β}}^{2} - 2 k^{2} w_{β}^{2}}{4 k^{2} z_{β} w_{β}^{2} Q_{β i j}} \end{array}

（20）

对于随机电磁光束，偏振度的定义为^［16］

P (ρ_{1}, ρ_{2}, z_{β}) = \sqrt[]{1 - \frac{4 D e t J (ρ_{1}, ρ_{2}, z_{β})}{[T r J (ρ_{1}, ρ_{2}, z_{β} {)]}^{2}}}

（21）

其中，Det代表矩阵的行列式.

将式（19）带入式（21）中，令

ρ_{1} = ρ_{2} = 0

，得到接收平面上光束轴上点的偏振度表达式：

P (ρ = 0, z_{β}) = \sqrt[]{1 - \frac{4 (\frac{I_{β x x} I_{β y y}}{Q_{β x x} Q_{β y y}} - \frac{I_{β x y} I_{β y x}}{Q_{β x y} Q_{β y x}})}{{(\frac{I_{β x x}}{Q_{β x x}} + \frac{I_{β y y}}{Q_{β y y}})}^{2}}}

（22）

将式（19）带入到式（5）中，通过极坐标运算，得到中频信号的功率为

\begin{array}{l} P_{I F i j} = 2 R^{2} \int_{0}^{2 π} \int_{0}^{2 π} \int_{0}^{D / 2} \int_{0}^{D / 2} R e [J_{o i j} (ρ_{1}, ρ_{2}, z_{β}) \\ \times {J_{s i j}}^{*} (ρ_{1}, ρ_{2}, z_{β})] ρ_{1} ρ_{2} d ρ_{1} d ρ_{2} d φ_{1} d φ_{2} \end{array}

（23）

其中，D为探测器的有效直径，φ为位置矢量 ρ 和x轴的夹角.为了计算简便，此处使用软孔径近似，考虑将硬孔径D近似为半径为W的高斯孔径或软孔径，其两者关系为

W^{2} = D^{2} / 8

^［14］，式（23）可以整理为

\begin{array}{l} P_{I F i j} = 2 R^{2} \frac{I_{o i j} I_{s i j}}{Q_{o i j} Q_{s i j}} \int_{0}^{2 π} \int_{0}^{2 π} \int_{0}^{\infty} \int_{0}^{\infty} R e {\frac{I_{o i j}}{Q_{o i j}} e x p [- H_{o i j} (ρ_{1} - ρ_{2})^{2}] \\ \times e x p [- \frac{1}{8 w_{o}^{2} Q_{o i j}} (ρ_{1} + ρ_{2})^{2}] \times e x p [- i k T_{o i j} (ρ_{1}^{2} - ρ_{2}^{2})] \\ \times \frac{I_{s i j}}{Q_{s i j}} e x p [- H_{s i j} (ρ_{1} - ρ_{2})^{2}] e x p [- \frac{1}{8 w_{s}^{2} Q_{s i j}} (ρ_{1} + ρ_{2})^{2}] \\ \times e x p [i k T_{s i j} (ρ_{1}^{2} - ρ_{2}^{2})] e x p [- \frac{ρ_{1}^{2} + ρ_{2}^{2}}{W^{2}}]} ρ_{1} ρ_{2} d ρ_{1} d ρ_{2} d φ_{1} d φ_{2} \end{array}

（24）

再由关系式

ρ_{1} ρ_{2} = ρ_{1} ρ_{2} c o s (φ_{1} - φ_{2})

，式（24）可以整理为

\begin{array}{l} P_{I F i j} = 2 R^{2} \frac{I_{o i j} I_{s i j}}{Q_{o i j} Q_{s i j}} \int_{0}^{2 π} \int_{0}^{2 π} \int_{0}^{\infty} \int_{0}^{\infty} R e {e x p [- g_{i j} (ρ_{1}^{2} + ρ_{2}^{2})] \\ \times e x p [i p_{i j} (ρ_{1}^{2} - ρ_{2}^{2})] \\ \times e x p [2 q_{i j} ρ_{1} ρ_{2} c o s (φ_{1} - φ_{2})]} ρ_{1} ρ_{2} d ρ_{1} d ρ_{2} d φ_{1} d φ_{2} \end{array}

（25）

其中，

\begin{array}{l} g_{i j} = H_{o i j} + \frac{1}{8 w_{o}^{2} Q_{o i j}} + H_{s i j} + \frac{1}{8 w_{s}^{2} Q_{s i j}} + \frac{1}{W^{2}} \\ q_{i j} = H_{o i j} - \frac{1}{8 w_{o}^{2} Q_{o i j}} + H_{s i j} - \frac{1}{8 w_{s}^{2} Q_{s i j}} \\ p_{i j} = k (T_{s i j} - T_{o i j}) \end{array}

（26）

通过化简计算可得

P_{I F i j} = \frac{2 π^{2} R^{2} I_{o i j} I_{s i j}}{Q_{o i j} Q_{s i j} ({g_{i j}}^{2} + {p_{i j}}^{2} - {q_{i j}}^{2})}, i, j = x, y

（27）

本振光功率为

\begin{array}{l} P_{o i i} = R \iint J_{o i i} (ρ, ρ) d^{2} ρ = R \int_{0}^{2 π} \int_{0}^{\infty} J_{o i i} (ρ, ρ) e x p (- \frac{ρ^{2}}{W^{2}}) ρ d ρ d φ \\ = \frac{2 R π I_{o i i} W^{2} w_{o}^{2}}{W^{2} + 2 w_{o}^{2} Q_{o i i}}, i = x, y \end{array}

（28）

根据上面的结果可得

S N R_{E G S M} = \frac{\sum_{i, j = x, y} P_{I F i j}}{e B \sum_{i = x, y} P_{o i i}}

（29）

同样的，信号光功率为

\begin{array}{l} P_{s i i} = R \iint J_{s i i} (ρ, ρ) d^{2} ρ = R \int_{0}^{2 π} \int_{0}^{\infty} J_{s i i} (ρ, ρ) e x p (- \frac{ρ^{2}}{W^{2}}) ρ d ρ d φ \\ = \frac{2 R π I_{s i i} W^{2} w_{s}^{2}}{W^{2} + 2 w_{s}^{2} Q_{s i i}}, i = x, y \end{array}

（30）

相干探测的外差效率表达式为

η_{E G S M} = \frac{\sum_{i, j = x, y} P_{I F i j}}{2 \sum_{i = x, y} P_{o i i} \sum_{i = x, y} P_{s i i}}

（31）

由式（29）和式（31）可得，SNR_EGSM可写为

S N R_{E G S M} = \frac{\sum_{i = x, y} P_{s i i} \sum_{i, j = x, y} P_{I F i j}}{e B \sum_{i = x, y} P_{o i i} \sum_{i = x, y} P_{s i i}} = \frac{2 \sum_{i = x, y} P_{s i i}}{e B} η_{E G S M}

（32）

探测系统灵敏度是指在保证一定误码率下可探测的最小输入信号功率，由式（32）可得

\sum_{i = x, y} P_{s i i} = \frac{e B}{2 η_{E G S M}} S N R_{E G S M}

（33）

接收机的误码率也是衡量相干光通信系统性能的重要参数，本文采用二进制相移键控调制方式，其误码率的表达式为^［20］

B E R = \frac{1}{2} e r f c {(\frac{S N R_{E G S M}}{2})}^{1 / 2}

（34）

3 结果与讨论

3.1 数值仿真

在上述理论分析的基础上，采用Monte Carlo方法和理论计算方法对基于二进制相移键控调制的EGSM光束相干探测系统进行仿真并分析其误码性能，参数取值如表1所示，为了使光束在大气信道中偏振特性保持不变^{［21，22］}，信号光和本振光的光束空间长度分别取δ _o _xy =δ _o _yx =0.2 mm，δ _o _xx =δ _o _yy =0.2 mm，δ _s _xx =δ _s _yy =0.4 mm，δ _s _xy =δ _s _yx =0.4 mm.图1为理论推导与Monte Carlo仿真时偏振度与系统误码率的曲线.从图中可以发现，随着偏振度P的增大，系统误码率逐渐减小，且Monte Carlo仿真曲线与理论误码率曲线吻合度较高，验证了数值仿真结果的正确性.

表1 仿真参数

参数名称	参数取值	参数名称	参数取值
波长λ	1 550 nm	接收端高度H	2 000 m
湍流内尺度l ₀	0.001 m	光源高度h ₀	0 m
湍流外尺度L ₀	1 m	大气结构常数C ₀	1.7×10^-14 m^-2/3
功率谱幂律α	3.6	信号光束腰半径w _s	3 mm
近地面风速v _g	2.8 m/s	本振光束腰半径w _o	3 mm
探测器直径D	2 mm	载波频率v	1.9×10¹⁴ Hz
普朗克常数h	6.623×10^-34 J∙s	探测器带宽B	200 MHz
量子效率η	0.8	电子电荷e	1.6×10^-19 C
传输bit点数	10⁷	传输距离z _s	5 000 m

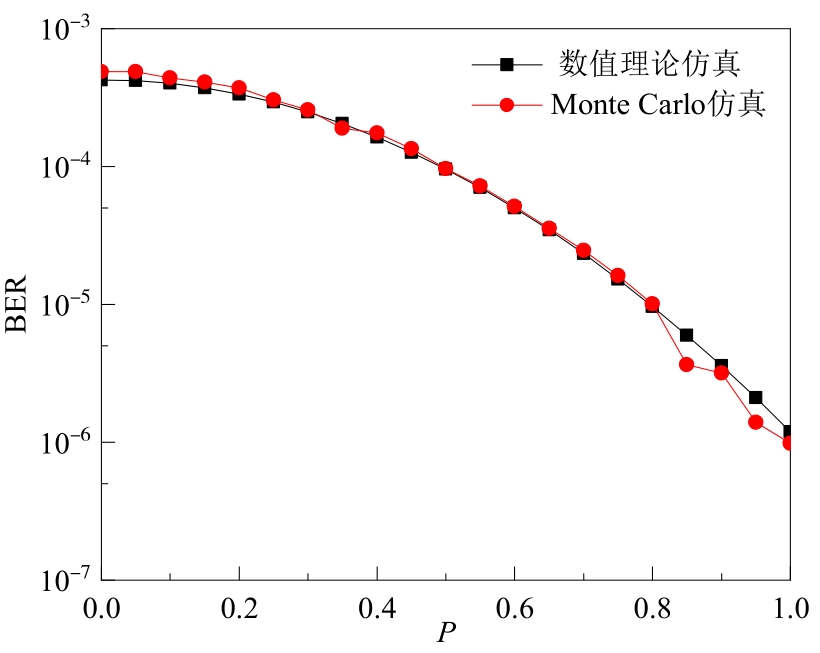

图1 EGSM光束用于相干探测时上行链路系统误码率随偏振度P的变化

Full size|PPT slide

下面通过数值分析的方法研究非Kolmogorov大气湍流下不同偏振状态的EGSM光束斜程传输时相干探测系统灵敏度的变化，由式（33）可以看出，EGSM光束用于相干探测时系统的灵敏度由湍流大小、湍流尺度、天顶角、探测器参数、传输距离、接收端高度或光源高度H等共同决定.接下来，主要分析在给定误码率BER=

10^{- 9}

时，各因素如何影响相干探测系统灵敏度.首先给出仿真参数的数值大小，如表2所示.

表2 数值仿真时参数取值

参数名称	参数取值	参数名称	参数取值
波长λ	1 55 0 nm	大气结构常数C ₀	1.7×10^-14m^-2/3
湍流内尺度l ₀	0.005 m	信号光束腰半径w _s	3 mm
湍流外尺度L ₀	1 m	本振光束腰半径w _o	3 mm
功率谱幂律α	3.7	探测器直径D	3 mm
近地面风速v_g	2.8 m/s	普朗克常数h	6.623×10^-34 J∙s
接收端或光源高度h ₀	0 m	载波频率v	1.9×10¹⁴Hz
量子效率η	0.8	探测器带宽B	200 MHz
接收端或光源高度H	800 m

图2为系统灵敏度与偏振度的关系.从图中可以看出，灵敏度随着偏振度P的增大而增大.另外，当P不变时，上行链路的灵敏度大于下行链路，这是由于上行链路与下行链路湍流项的值不同而造成的.

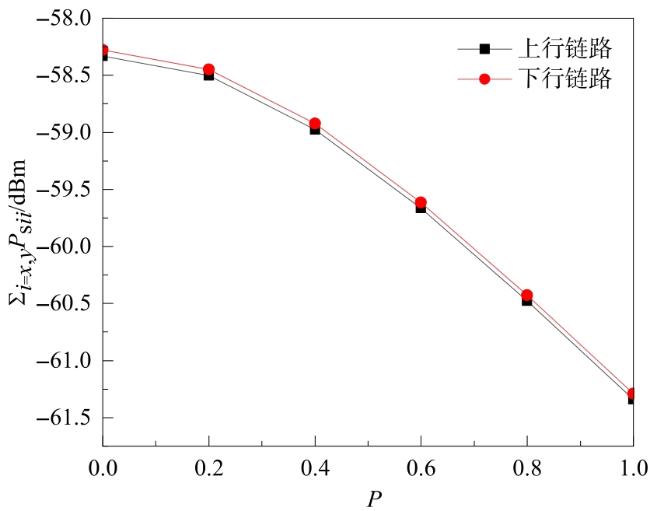

图2 EGSM光束用于相干探测时上行和下行的系统灵敏度随偏振度P的变化

Full size|PPT slide

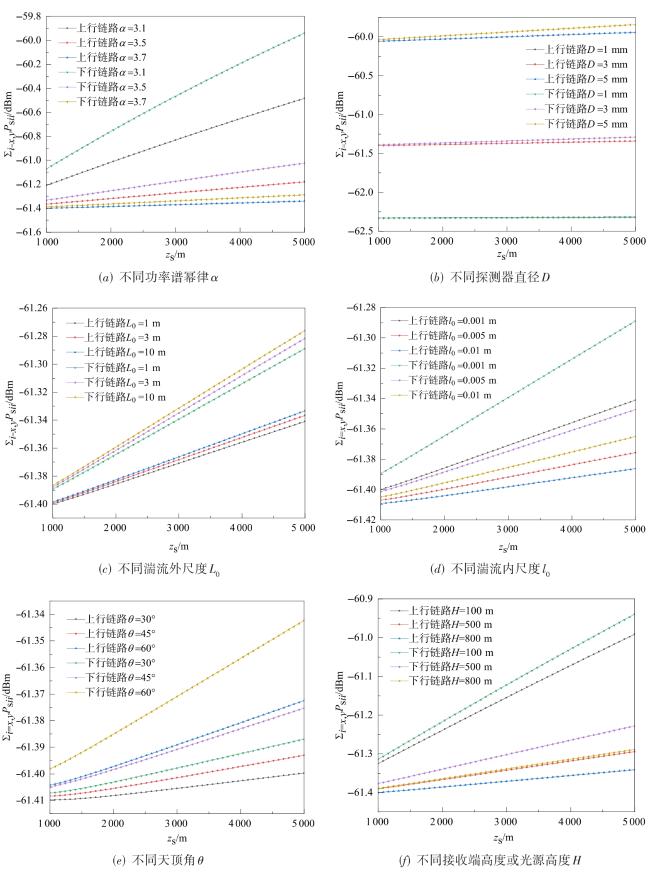

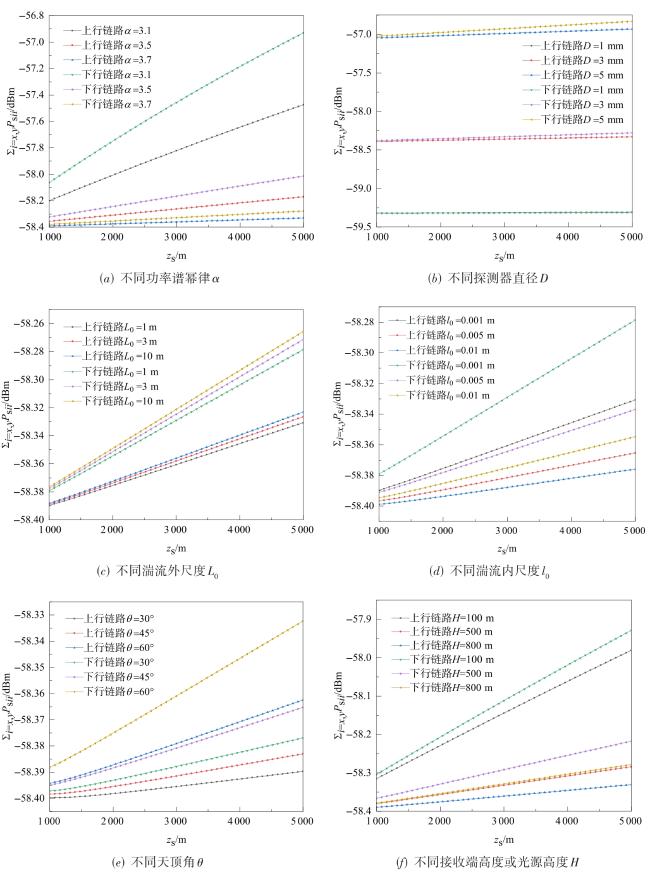

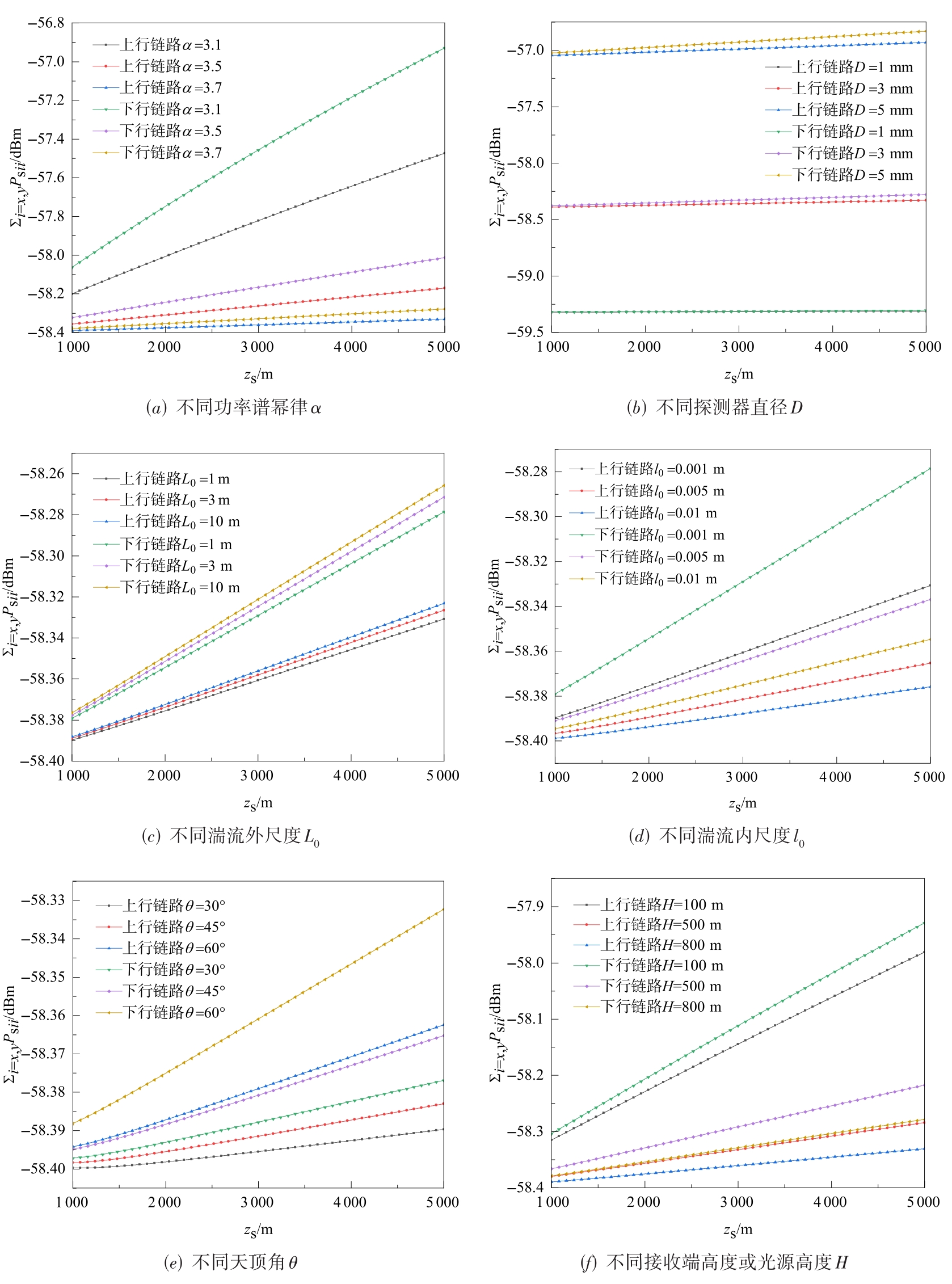

如图3~5更详细的分析了EGSM光束分别在完全偏振、非偏振、部分偏振状态下斜程传输时各因素对相干探测灵敏度的影响.

由式（22），取I _o _xy=I _s _xy =1，I _o _yx=I _s _yx =1，I _o _xx=I _o _yy =1，I _s _xx=I _s _yy =1时，偏振度P=1，此时信号光和本振光均为完全偏振光束.图3为完全偏振的EGSM光束用于相干探测时，在不同影响因素下系统灵敏度随传输距离的变化曲线.

如图3所示，系统的探测灵敏度均随着传输距离的增大而减小，由于光束在大气湍流中传输时受到大气折射率的影响，当传输距离越远时，产生的波前畸变就会越严重，因此灵敏度就会越小.图3（a）可以看出，在一定的传输距离下，系统的探测灵敏度随着功率谱幂律α的增加而增大，当α为3.1时，湍流对光束的影响较大，灵敏度最小.且下行链路传输时的灵敏度变化大于上行链路.图3（b）可以看出，在一定的传输距离下，系统的探测灵敏度随着探测器直径的增加而减小.由于信号光的空间相干性的限制，当探测器尺寸越小时，信号光和本振光的匹配性越高，因此较小的探测器尺寸可获得更高的灵敏度，此外，在一定的探测器尺寸下，当传输距离逐渐增大时，系统灵敏度随着传输距离的变化较为缓慢.图3（c）和图3（d）可以看出，在一定的传输距离下，系统的探测灵敏度随着湍流外尺度的增大、内尺度的减小而减小，因为在湍流外尺度越大、湍流内尺度越小时，大气湍流的强度也会越大，导致灵敏度减小.图3（e）和图3（f）可以看出，在一定的传输距离下，系统的探测灵敏度随着天顶角的增大、接收端高度或光源高度H的降低而减小，因为在传输过程中，当传输高度低于10 km时，大气湍流的折射率结构常数随着高度的减小而增加，在传输距离不变的情况下，天顶角越大、H高度越低越接近于水平传输，光束受到大气湍流的影响越大，导致系统灵敏度减小.此外，从图3整体可以看出，上行链路的灵敏度大于下行链路的灵敏度，与图2的结论保持一致.

由式（22），取I _o _xy=I _s _xy =0，I _o _yx=I _s _yx =0，I _o _xx=I _o _yy =1，I _s _xx=I _s _yy =1时，偏振度P=0，此时信号光和本振光均为非偏振光束.如图4为非偏振的EGSM光束用于相干探测时，在不同影响因素下系统灵敏度随传输距离的变化曲线.

可以看出，当传输距离不断增大，功率谱幂律越小、探测器直径越大、湍流外尺度越大、内尺度越小、天顶角越大、接收端高度或光源高度H越低时，系统的探测灵敏度越小.通过对比图3和图4可知，在链路条件相同的情况下，完全偏振的EGSM光束用于相干探测时的灵敏度均比非偏振光束的灵敏度大3 dBm.

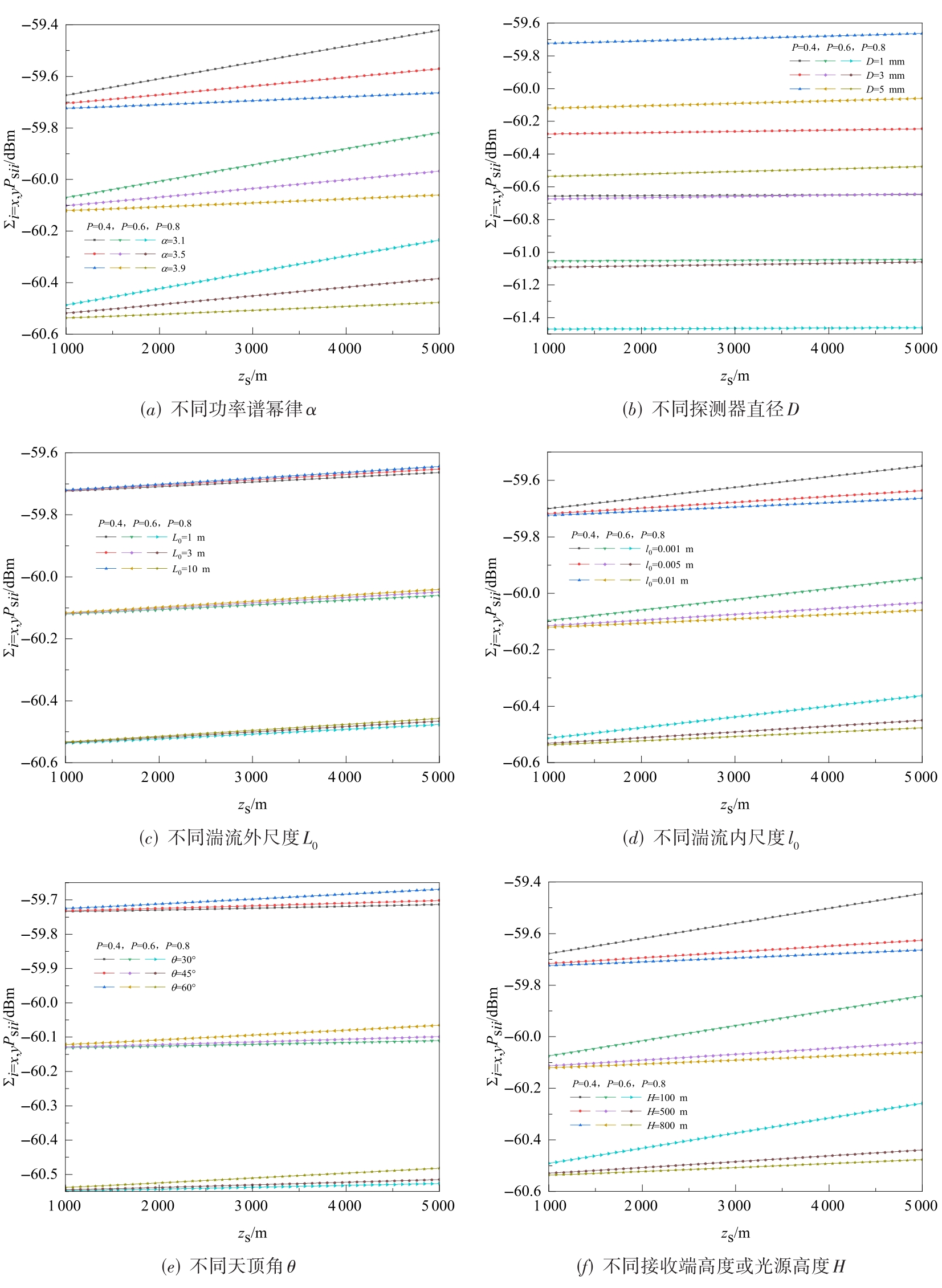

由式（22），取I _o _xx=I _o _yy =1，I _s _xx=I _s _yy =1，I _o _xy=I _s _xy =I _o _yx=I _s _yx 分别取0.4、0.6、0.8时，偏振度P分别为0.4、0.6、0.8，此时信号光和本振光均为部分偏振光束.如图5为不同偏振度的部分偏振EGSM光束用于相干探测时，在不同影响因素下系统灵敏度随传输距离的变化曲线.

图5选取EGSM光束在斜程传输时受湍流影响较小的上行链路进行详细分析.从图5可以看出，偏振度越大时，系统灵敏度也随之增大，与图2结论保持一致.由图3~5可以看出，在传输条件相同的情况下，不同偏振状态的变化趋势基本相似，不同的是，因为部分偏振光属于完全偏振光和非偏振光的组合，所以部分偏振EGSM光束用于相干探测时的探测灵敏度处于非偏振光和完全偏振光之间.

3.2 实验验证

为了验证理论研究结果的正确性，在室内搭建了如图6所示的实验原理图.窄线宽激光器1和2发出波长为1 550 nm的激光束，由于不同的激光器发出的光是不相关的，因此准直后的激光束分别经过偏振方向相互正交的偏振片1和2后形成BCP矩阵满足

J_{α x y} (ρ_{1}, ρ_{2}) = J_{α y x} (ρ_{1}, ρ_{2}) = 0

的光束，输出功率相同的两光束经过合束器进行合束，两束光分别通过透射和反射后在同一光轴上光功率相等，合束后的光束经匀光片和高斯型振幅滤波器后即可近似得到非偏振的EGSM光束.EGSM光束经分束器分束后产生两路光，一路光作为信号光经发射天线发出，另一路光作为本振光经耦合透镜耦合进光纤后与接收天线接收的信号光通过90°混频器进行混频，混频后的光束经平衡探测器处理后输入到示波器.当在高斯型振幅滤波器和分束器中间加入偏振片3可得到完全偏振EGSM光束，当在高斯型振幅滤波器和分束器中间加入反射镜可得到部分偏振EGSM光束，实验器材参数如表3所示.图7是EGSM光束在不同偏振态时示波器采集的中频信号波形，从图中可以看出，当光束为非偏振光时，中频信号峰峰值为544.1 mV；当光束为部分偏振光时，中频信号峰峰值为740.1 mV；当光束为完全偏振光时，中频信号峰峰值为1.1 V.验证了部分偏振EGSM光束用于相干探测时系统检测灵敏度介于完全偏振和非偏振之间.

图6 实验图

Full size|PPT slide

表3 实验设备

实验器材	性能参数
激光器1	波长 1 550 nm,线宽 0.1 kHz,输出功率0～200 mW
激光器2	波长1 550 nm,线宽10 kHz,输出功率20 mW
发射/接收天线	有效孔径105 mm,遮拦比0.2
90°混频器	波长范围1 520～1 570 nm,工作温度 0~70 ℃
平衡探测器	波长范围1 260～1 650 nm,响应带宽200 MHz,最大响应度0.9 A/W

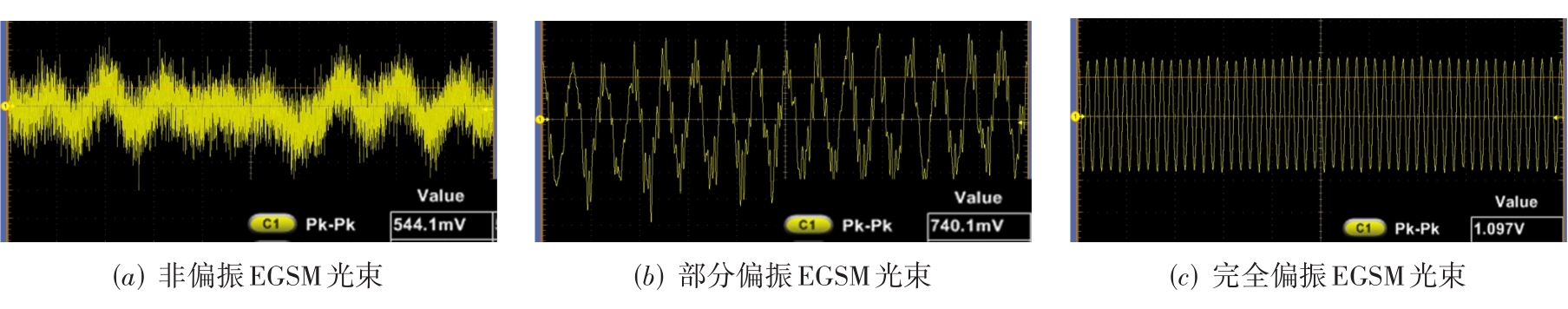

图7 中频信号波形图

Full size|PPT slide

4 结论

本文根据非Kolmogorov湍流谱，推导了EGSM光束斜程传输时相干探测系统灵敏度的表达式，并利用Monte Carlo方法验证了数值仿真的正确性.在此基础上，详细研究了不同偏振状态EGSM光束上行和下行传输时各种因素对灵敏度的影响.研究结果表明，相干探测系统的灵敏度，可以通过控制探测器参数、本振光参数、传输距离、湍流尺度、天顶角、接收高度等来调节，对于确定的探测器，可以通过除调节探测器参数以外其他间接因素的参数的最优值来获得较高的探测灵敏度.
