新型三相谐振直流环节逆变器

doi:10.12263/DZXB.20191079

电子学报 ›› 2021, Vol. 49 ›› Issue (8): 1641-1644.DOI: 10.12263/DZXB.20191079

新型三相谐振直流环节逆变器

王强¹^,², 李森¹^,², 王天施¹^,², 刘晓琴¹^,²

^1.辽宁石油化工大学信息与控制工程学院, 辽宁抚顺 113001
^2.辽宁石油化工大学石油化工过程控制国家级实验教学示范中心, 辽宁抚顺 113001

收稿日期:2019-09-23 修回日期:2020-03-01 出版日期:2021-08-25
- 作者简介:
- 王强男，1981年10月出生于辽宁省沈阳市，博士，现为辽宁石油化工大学信息与控制工程学院副教授，硕士研究生导师，主要研究方向为软开关变换器的电路拓扑及控制. E-mail:master2007@126.com
  李森男，1993年4月出生于河北省张家口市，现为辽宁石油化工大学信息与控制工程学院硕士研究生，主要研究方向为软开关变换器的电路拓扑及控制. E-mail:1752425267@qq.com
- 基金资助:
- 国家自然科学基金 (51207069); 辽宁省教育厅科学研究经费项目 (L2019017)

Novel Three-Phase Resonant DC Link Inverter

WANG Qiang¹^,², LI Sen¹^,², WANG Tian-shi¹^,², LIU Xiao-qin¹^,²

^1.College of Information and Control Engineering, Liaoning Shihua University, Fushun, Liaoning 113001, China
^2.National Experimental Teaching Demonstration Center of Petrochemical Process Control, Fushun, Liaoning 113001, China

Received:2019-09-23 Revised:2020-03-01 Online:2021-08-25 Published:2021-08-25
- Supported by:
- National Natural Science Foundation of China (51207069); Research Fund of Education Department of liaoning Province (L2019017)

摘要/Abstract

摘要：

为实现三相逆变器的高效率运行，提出了一种新型三相谐振直流环节逆变器拓扑结构，其在直流环节设置了结构简单的辅助谐振电路.分析了电路的工作流程.实验结果表明开关器件实现了软切换，而且逆变器输出电流波形无明显畸变.因此，该逆变器能实现高效率稳定运行.

关键词: 高效率, 逆变器, 直流环节, 谐振, 软开关, 零电压

Abstract:

In order to achieve high efficiency operation of three-phase inverter, a novel topology of the three-phase resonant DC(Direct Current) link inverter is proposed, in which a simple auxiliary resonant circuit is set up in the DC link. The working flow of the circuit is analyzed. The experimental results show that the switching device achieves soft switching and the output current waveform of the inverter has no obvious distortion Therefore, the inverter can realize high-efficiency and stable operation.

Key words: inverter, bridge arm, auxiliary circuit, resonance, low-loss, soft-switching, switching loss

中图分类号:

TM464

王强, 李森, 王天施, 等. 新型三相谐振直流环节逆变器[J]. 电子学报, 2021, 49(8): 1641-1644.

Qiang WANG, Sen LI, Tian-shi WANG, et al. Novel Three-Phase Resonant DC Link Inverter[J]. Acta Electronica Sinica, 2021, 49(8): 1641-1644.

图/表 5

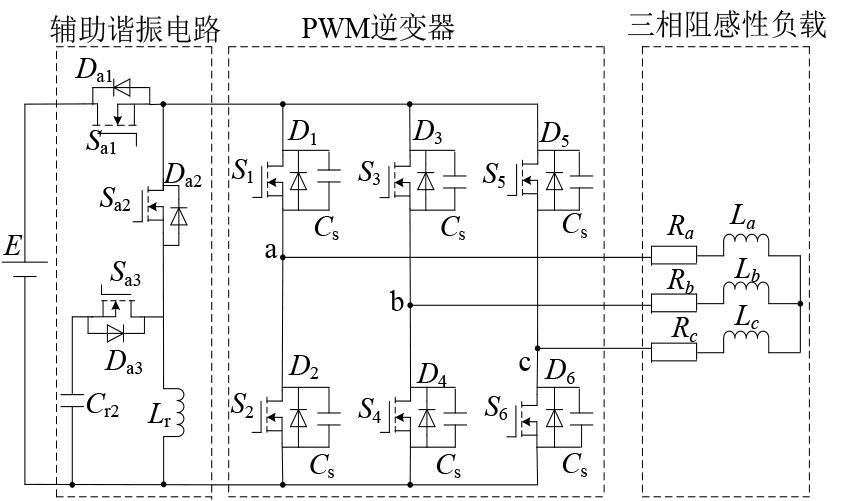

图1 新型三相谐振直流环节逆变器主电路

图2 逆变器的等效电路

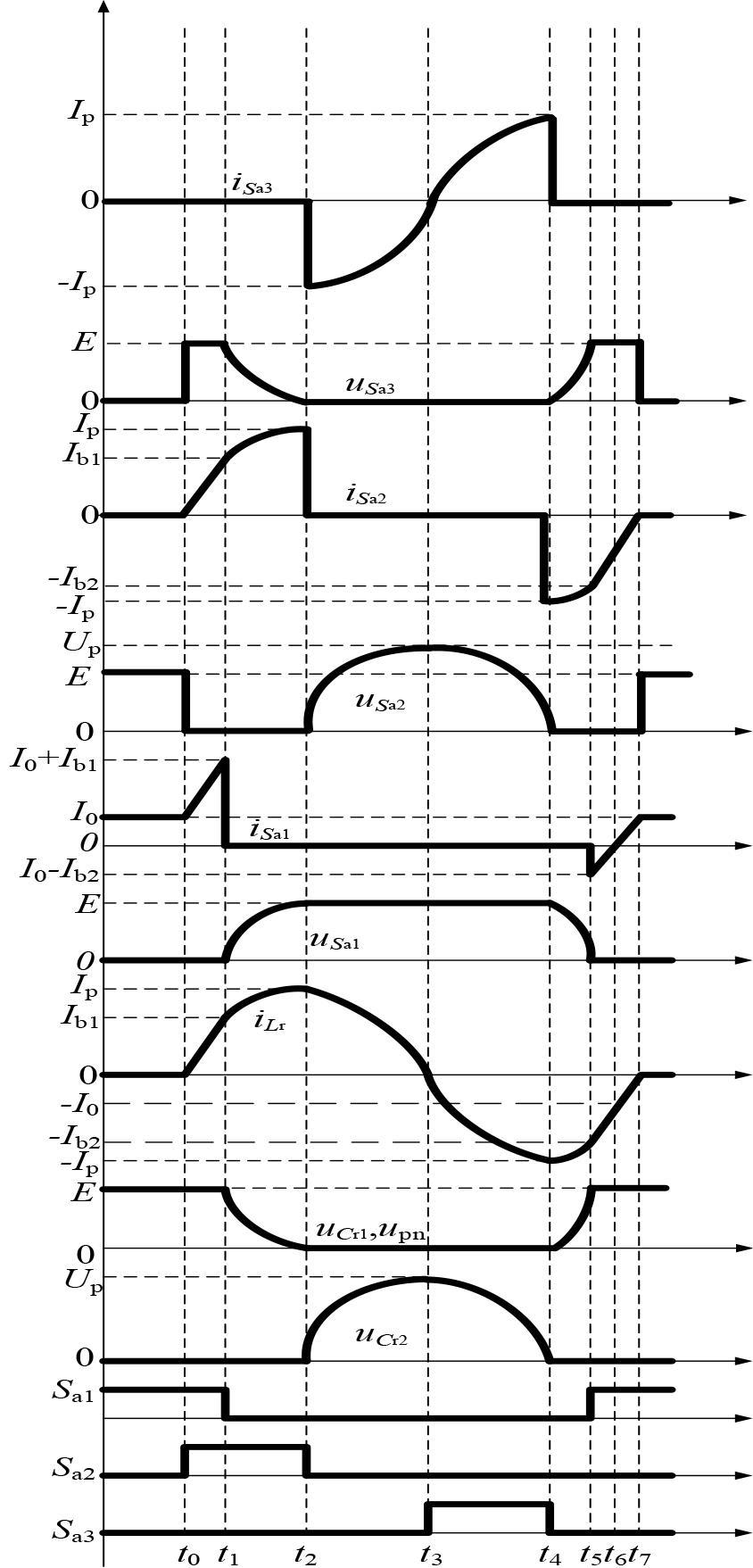

图3 谐振换流期间的理论工作波形

图4 各工作流程的等效电路图

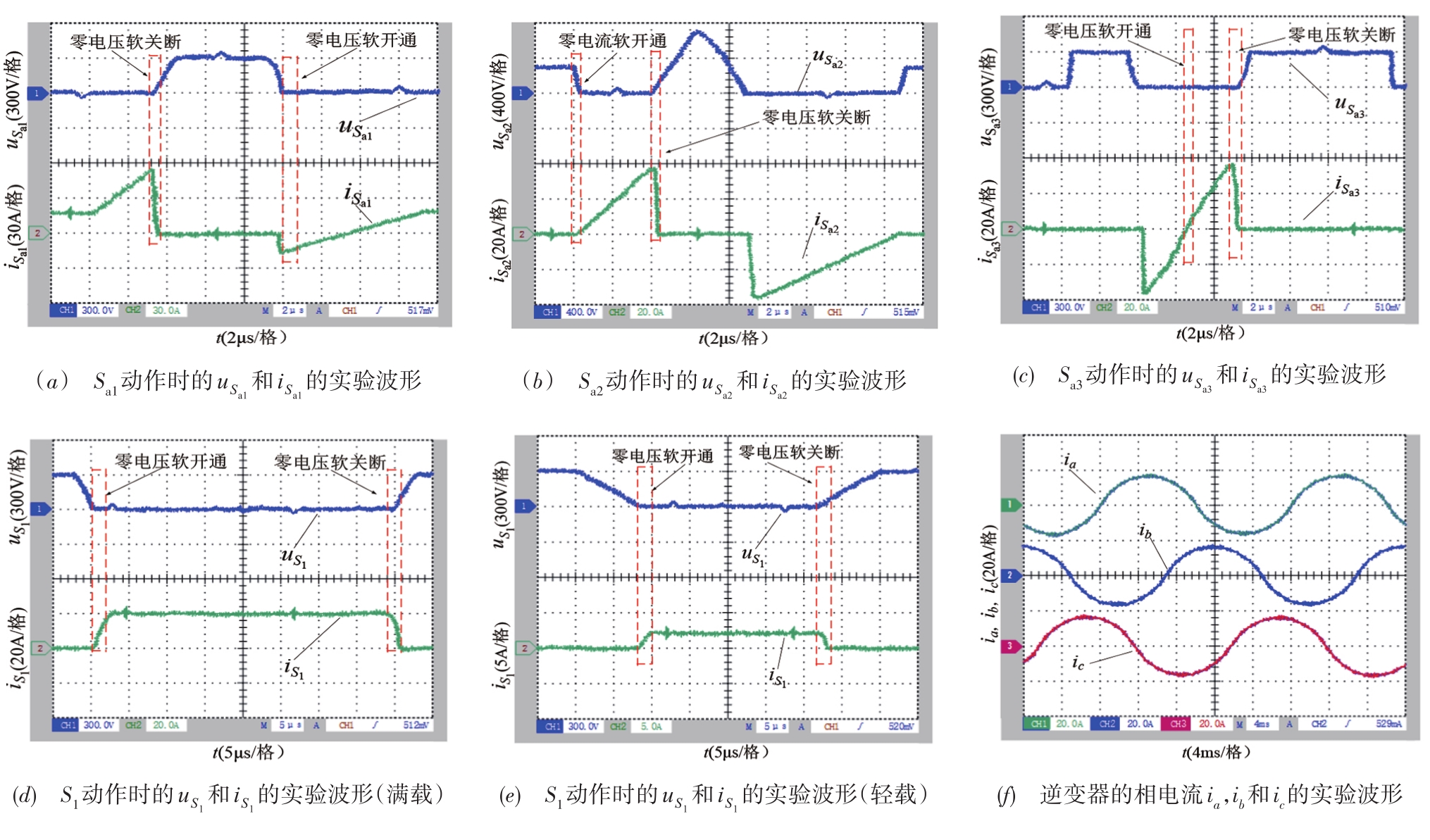

图5 实验波形
