谐振式双向开关电容变换器

doi:10.12263/DZXB.20200343

电子学报 ›› 2021, Vol. 49 ›› Issue (10): 2061-2068.DOI: 10.12263/DZXB.20200343

谐振式双向开关电容变换器

夏守行, 朱飒飒, 白若琦, 宋建伟

温州科技职业学院信息技术学院，浙江温州 325006

收稿日期:2020-04-07 修回日期:2020-09-04 出版日期:2021-11-29
- 作者简介:
- 夏守行（通信作者）男，1969年11月出生，浙江温州人.2001年毕业于浙江师范大学获计算机科学专业学士学位，2010年获华中科技大学软件工程专业硕士学位，现为温州科技职业学院信息技术学院副教授，主要研究方向为电力电子拓扑与控制. E-mail:xiasing3@163.com
  朱飒飒女，1982年8月出生，河南许昌人.2008年毕业于江南大学获控制理论与控制工程专业硕士学位，现为温州科技职业学院信息技术学院讲师，主要研究方向为传感器技术与应用、电子电路设计等. E-mail:123069291@qq.com

Bidirectional Switched-Capacitor Converter Based on Resonance

XIA Shou-xing, ZHU Sa-sa, BAI Ruo-qi, SONG Jian-wei

Institute of Information Technology, Wenzhou Vocational College of Science and Technology, Wenzhou, Zhejiang 325006, China

Received:2020-04-07 Revised:2020-09-04 Online:2021-11-29 Published:2021-10-25

摘要/Abstract

摘要：

根据串联电容逐个充电升压、逐个取电降压的原理，提出一种新型谐振式双向开关电容变换器.谐振电感仅为一只参数很小的电感，且无须添加辅助器件，即能完成全电路的软开关.在不改变工作方式下，实现了实时双向的电能传输，传输方向仅取决于高压端和低压端的电压值.由RLC 电路谐振规律和等电量方法解得充电平均电流、传输功率、输出电压和变换效率的数学表达式.最后通过MATLAB/Simulink仿真和制作样机，进行单向模式和双向模式的实验，验证了本方案的正确性.

关键词: 开关电容变换器, 软开关, 实时双向, 平均电流, 传输功率

Abstract:

Based on the theory of charge voltage boost and discharge voltage buck successively for series capacitors, this paper proposes a new type of resonant bidirectional switched capacitor converter. A tiny parameter resonant inductance will comply soft-switching in the whole circuit without any other additional component. The real-time bidirectional power transmission can be implemented without the operation mode change, and the transmission direction only depends on the voltage values at the high and low ends. The mathematical expression of average charging current、 transmitted power、 output voltage and conversion efficiency can be achieved based on the resonance law of RLC circuit and the isoelectric quantity method. Finally, through the MATLAB/Simulink simulation and designed prototype, the validity of the proposal had been verified by the experiments in unidirectional and bidirectional modes.

Key words: switched capacitor converter, soft-switching, real-time bidirectional, average current, transmitted power

中图分类号:

TM46

夏守行, 朱飒飒, 白若琦, 宋建伟. 谐振式双向开关电容变换器[J]. 电子学报, 2021, 49(10): 2061-2068.

XIA Shou-xing, ZHU Sa-sa, BAI Ruo-qi, SONG Jian-wei. Bidirectional Switched-Capacitor Converter Based on Resonance[J]. Acta Electronica Sinica, 2021, 49(10): 2061-2068.

图/表 12

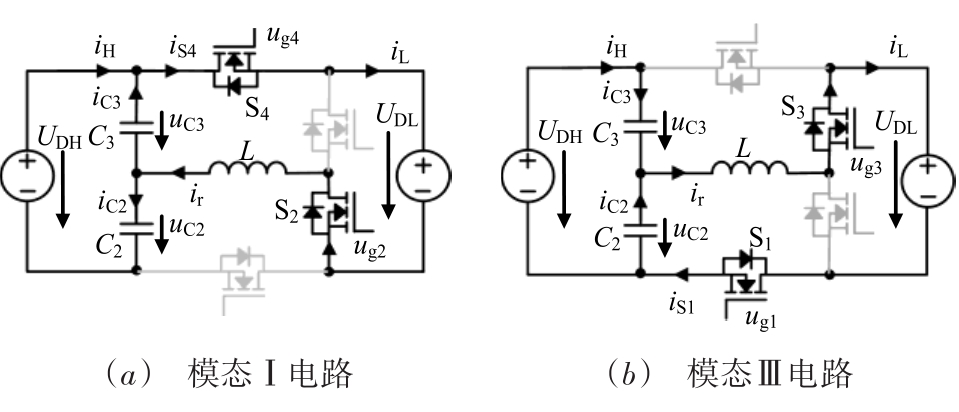

图1 主电路拓扑结构

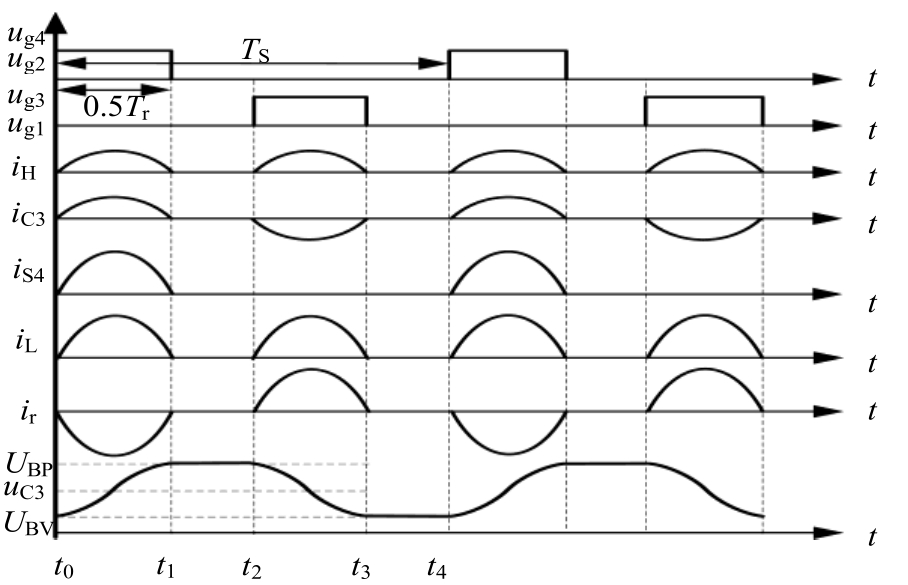

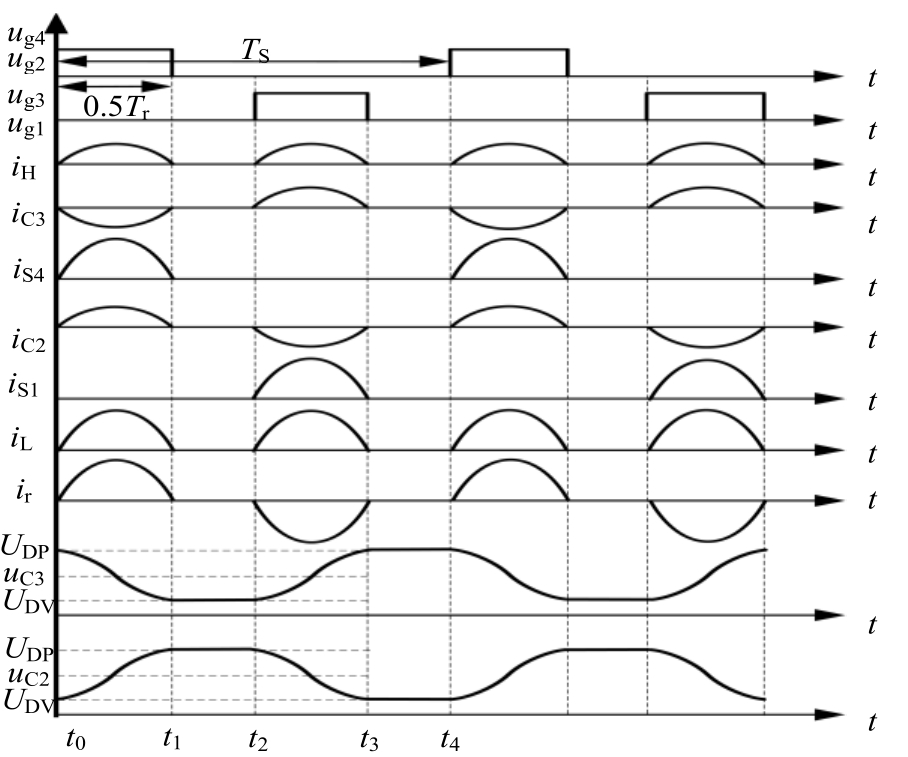

图2 降压模式下工作波形

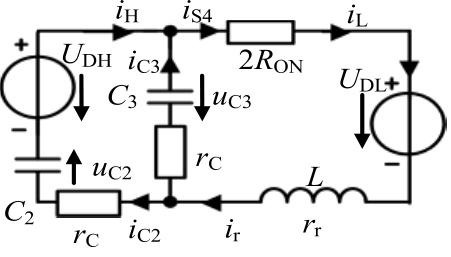

图3 等效电路

图4 升压模式下工作波形

图5 降压模态Ⅰ等效电路

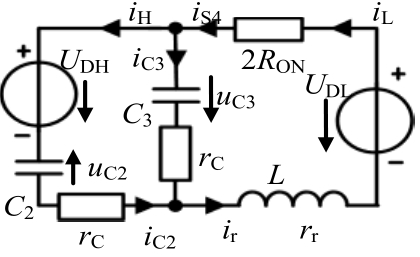

图6 升压模态Ⅰ等效电路

表1 仿真参数

参数	数值
C₁、C₄/μF	8000
C₂、C₃/μF	18.8
L/μH	0.8
r_C1、r_C4/mΩ	0.1
r_C/mΩ	4
r_r/mΩ	2
R_ON/mΩ	3，8，13，18，23
R_DL/Ω	2，4，6，8
U_DH/V	36

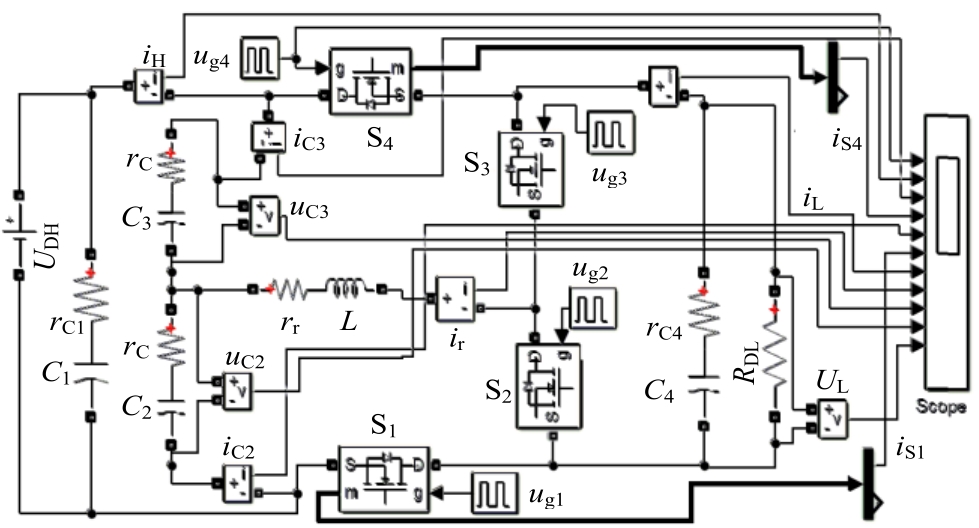

图7 系统仿真模型

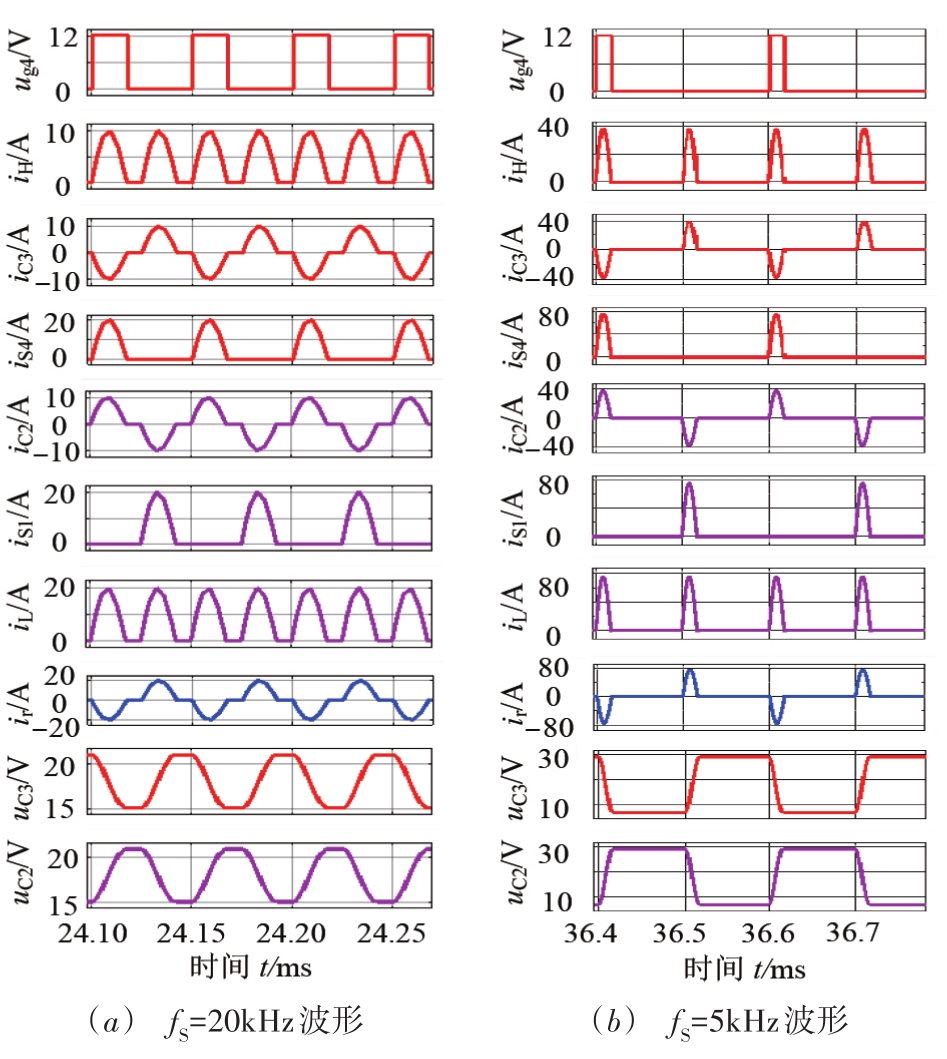

图8 仿真波形

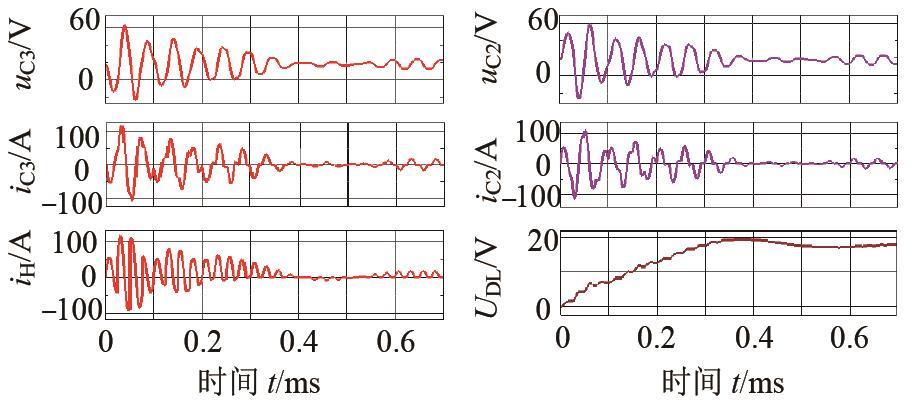

图9 启动过程波形

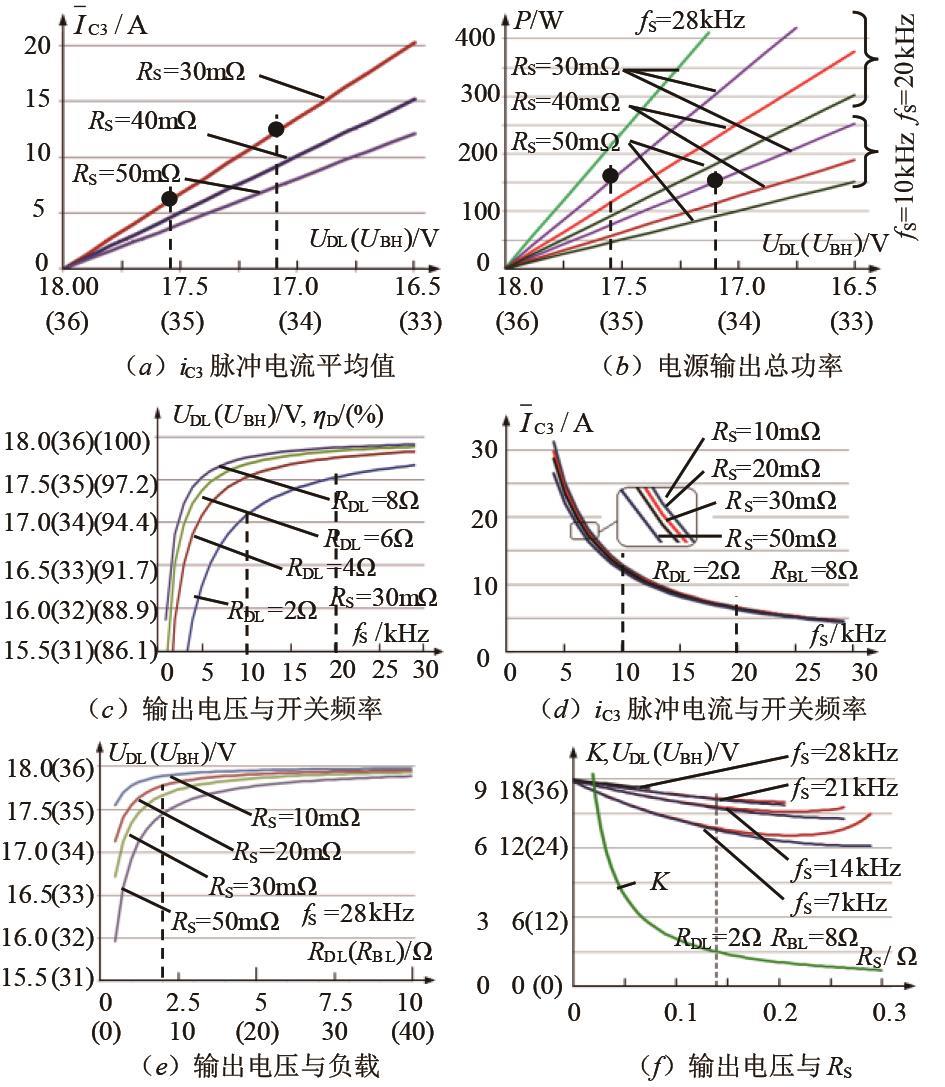

图10 仿真曲线

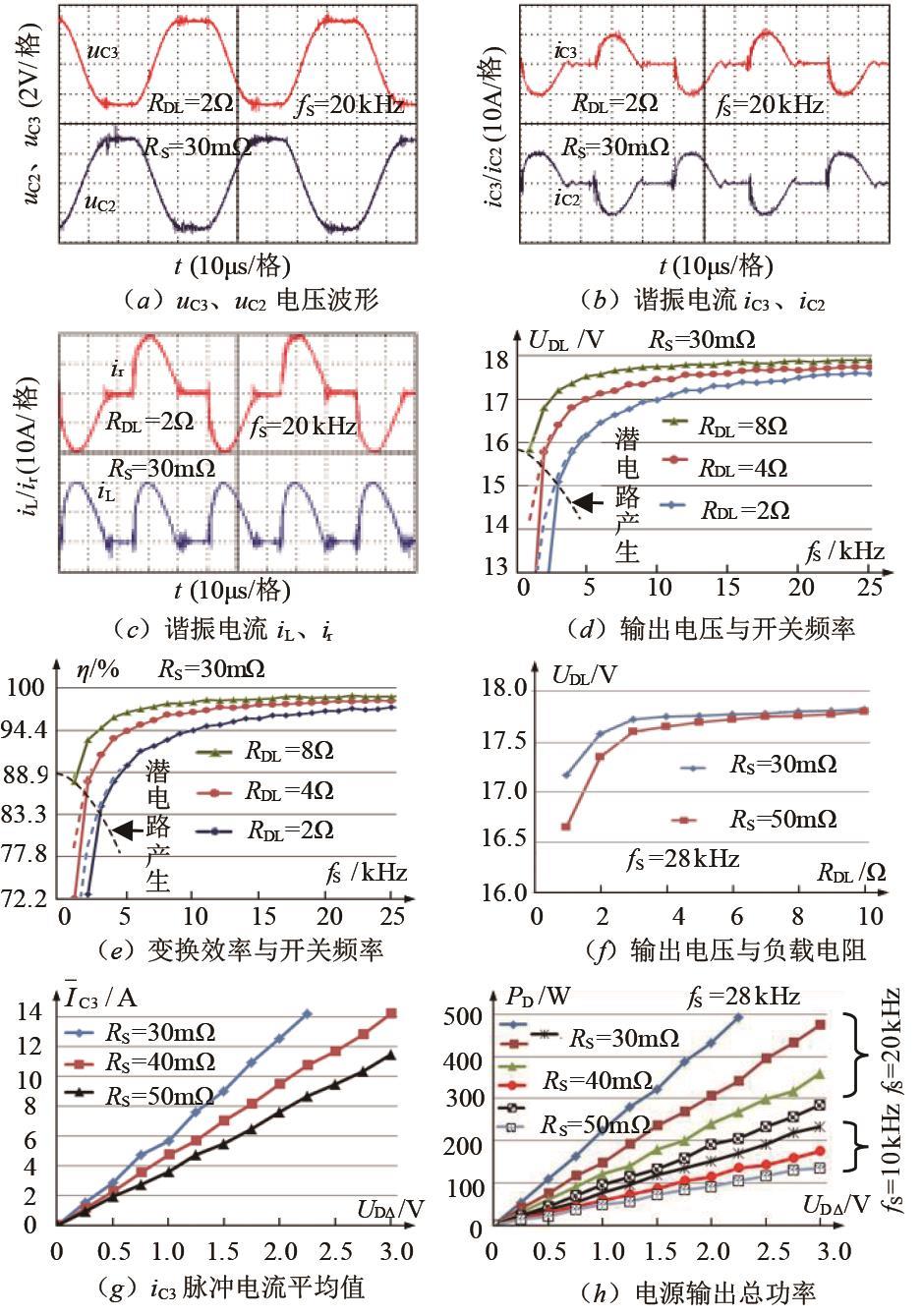

图11 实验波形
