基于深度学习的图像描述综述

doi:10.12263/DZXB.20200669

摘要/Abstract

摘要：

图像描述旨在通过提取图像的特征输入到语言生成模型中最后输出图像对应的描述，来解决人工智能中自然语言处理与计算机视觉的交叉领域问题——智能图像理解.现对2015—2020年间图像描述方向有代表性的论文进行汇总与分析，以不同核心技术作为分类标准将图像描述大致划分为基于Encoder-Decoder框架的图像描述、基于注意力机制的图像描述、基于强化学习的图像描述、基于生成对抗网络的图像描述和基于新融合数据集的图像描述五大类.使用NIC、Hard-Attention和Neural Talk三个模型在真实数据集MS-COCO数据集上进行实验，并从BLEU1、BLEU2、BLEU3、BLEU4四处平均评分对比分析，展示三个模型效果.本文点明了未来图像描述的发展趋势，并指出了图像描述将要面临的挑战和可深入挖掘的研究方向.

关键词: 智能图像理解, Encoder-Decoder框架, 注意力机制, 强化学习

Abstract:

Image caption aims to extract the features of the image and input the description of the final output image into the language generation model, which solves the intersection of natural language processing and computer vision in artificial intelligence-image understanding. Summarize and analyze representative thesis of image description orientation from 2015 to 2020，different core technologies as classification criteria，it can be roughly divided into: image caption based on Encoder-Decoder framework, image caption based on attention mechanism, image caption based on reinforcement learning, image caption based on Generative Adversarial Networks, and based on new fusion data set these five categories. Use three models of NIC, Hard-Attention and Neural Talk to conduct experiments on the real data set MS-COCO data set, and compare the average scores of BLEU1, BLEU2, BLEU3, and BLEU4 to show the effects of the three models. This article points out the development trend of image caption in the future, and the challenges that image caption will face and the research directions that can be digged in.

Key words: intelligence-image understanding, encoder-decoder framework, attention mechanism, reinforcement learning

中图分类号:

TP391.2

石义乐, 杨文忠, 杜慧祥, 王丽花, 王婷, 理珊珊. 基于深度学习的图像描述综述[J]. 电子学报, 2021, 49(10): 2048-2060.

SHI Yi-le, YANG Wen-zhong, DU Hui-xiang, WANG Li-hua, WANG Ting, LI Shan-shan. Overview of Image Captions Based on Deep Learning[J]. Acta Electronica Sinica, 2021, 49(10): 2048-2060.

图/表 15

参考文献 65

1	权宇, 李志欣, 张灿龙, 等. 融合深度扩张网络和轻量化网络的目标检测模型[J]. 电子学报, 2020, 48(2): 390－397.
	QuanY, LiZ X, ZhangC L, et al. Fusing deep dilated convolutions network and light-weight network for object detection[J]. Acta Electronica Sinica, 2020, 48(2): 390－397. (in Chinese)
2	刘颖, 刘红燕, 范九伦, 等. 基于深度学习的小目标检测研究与应用综述[J]. 电子学报, 2020, 48(3): 590－601.
	LiuY, LiuH Y, FanJ L, et al. A survey of research and application of small object detection based on deep learning[J]. Acta Electronica Sinica, 2020, 48(3): 590－601. (in Chinese)
3	杨KL. Image caption的发展历程和最新工作的简要综述(2010-2018) [EB/OL]. , 2018-12-01.
4	VinyalsO, ToshevA, BengioS, et al. Show and tell: Lessons learned from the 2015 MSCOCO image captioning challenge[J]. IEEE Transactions on Pattern Analysis and Machine Intelligence, 2017, 39(4): 652－663.
5	TanX, RenY, HeD, et al. Multilingual neural machine translation with knowledge distillation[EB/OL]. , 2019.
6	亲历者. show_and_tell代码实现及测试——批量训练[EB/OL]. , 2018-09-07.
7	KarpathyA, LiF F. Deep visual-semantic alignments for generating image descriptions[J]. IEEE Transactions on Pattern Analysis and Machine Intelligence, 2017, 39(4): 664－676.
8	SimonyanK, ZissermanA. Very deep convolutional networks for large-scale image recognition[EB/OL]. , 2014.
9	FangH, GuptaS, IandolaF, et al. From captions to visual concepts and back[A]. 2015 IEEE Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Boston, MA, USA: IEEE, 2015. 1473－1482.
10	LiN, ChenZ. Image cationing with visual-semantic LSTM[A]. Proceedings of the Twenty-Seventh International Joint Conference on Artificial Intelligence[C]. Shanghai, China: IJCAI, 2018. 793－799.
11	AndersonP, HeX D, BuehlerC, et al. Bottom-up and top-down attention for image captioning and visual question answering[A]. 2018 IEEE/CVF Conference on Computer Vision and Pattern Recognition[C]. Salt Lake City, UT, USA: IEEE, 2018. 6077－6086.
12	FeiZ C. Better understanding hierarchical visual relationship for image caption[EB/OL]. , 2019.
13	LeeK H, PalangiH, ChenX, et al. Learning visual relation priors for image-text matching and image captioning with neural scene graph generators[EB/OL]. , 2019.
14	YaoT, PanY W, LiY H, et al. Hierarchy parsing for image captioning[A]. 2019 IEEE/CVF International Conference on Computer Vision (ICCV)[C]. Seoul, Korea (South): IEEE, 2019. 2621－2629.
15	HeS, LiaoW T, TavakoliH R, et al. Image captioning through image transformer[A]. Computer Vision－ACCV2020[M]. Cham, Germany: Springer International Publishing, 2021. 153－169.
16	张红斌, 蒋子良, 熊其鹏, 等. 基于改进的有效区域基因选择与跨模态语义挖掘的图像属性标注[J]. 电子学报, 2020, 48(4): 790－799.
	ZhangH B, JiangZ L, XiongQ P, et al. Image attribute annotation via a modified effective range based gene selection and cross-modal semantics mining[J]. Acta Electronica Sinica, 2020, 48(4): 790－799. (in Chinese)
17	ChenF H, JiR R, SunX S, et al. GroupCap: group-based image captioning with structured relevance and diversity constraints[A]. 2018 IEEE/CVF Conference on Computer Vision and Pattern Recognition[C]. Salt Lake City, UT, USA: IEEE, 2018. 1345－1353.
18	PasunuruR, BansalM. Multi-task video captioning with video and entailment generation[A]. Proceedings of the 55th Annual Meeting of the Association for Computational Linguistics (Volume 1: Long Papers)[C]. Stroudsburg, PA, USA: Association for Computational Linguistics, 2017. 1273－1283.
19	ZhouL W, PalangiH, ZhangL, et al. Unified vision-language pre-training for image captioning and VQA[J]. Proceedings of the AAAI Conference on Artificial Intelligence, 2020, 34(7): 13041－13049.
20	WangY F, LinZ, ShenX H, et al. Skeleton key: Image captioning by skeleton-attribute decomposition[A]. 2017 IEEE Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Honolulu, HI, USA: IEEE, 2017. 7378－7387.
21	LuJ S, YangJ W, BatraD, et al. Neural baby talk[A]. 2018 IEEE/CVF Conference on Computer Vision and Pattern Recognition[C]. Salt Lake City, UT, USA: IEEE, 2018. 7219－7228.
22	MathewsA, XieL X, HeX M. SemStyle: learning to generate stylised image captions using unaligned text[A]. 2018 IEEE/CVF Conference on Computer Vision and Pattern Recognition[C]. Salt Lake City, UT, USA: IEEE, 2018. 8591－8600.
23	WangL, BaiZ C, ZhangY H, et al. Show, recall, and tell: Image captioning with recall mechanism[J]. Proceedings of the AAAI Conference on Artificial Intelligence, 2020, 34(7): 12176－12183.
24	NguyenG, JunT J, TranT, et al. ContCap: A comprehensive framework for continual image captioning[EB/OL]. , 2019.
25	GuJ X, CaiJ F, WangG, et al. Stack-captioning: Coarse-to-fine learning for image captioning[EB/OL]. , 2018.
26	FeiZ C. Fast image caption generation with position alignment[EB/OL]. , 2019.
27	ThapliyalA V, SoricutR. Cross-modal language generation using pivot stabilization for Web-scale language coverage[A]. Proceedings of the 58th Annual Meeting of the Association for Computational Linguistics[C]. Stroudsburg, PA, USA: Association for Computational Linguistics, 2020. 160－170.
28	XiaQ L, HuangH Y, DuanN, et al. XGPT: cross-modal generative pre-training for image captioning[EB/OL]. , 2020.
29	YaoT, PanY, LiY,et al. Incorporating copying mechanism in image captioning for learning novel objects[A]. Proceedings of the IEEE Conference on Computer Vision and Pattern Recognition[C]. New York, USA: IEEE, 2017. 6580－6588.
30	AnejaJ, DeshpandeA, SchwingA G. Convolutional image captioning[A]. 2018 IEEE/CVF Conference on Computer Vision and Pattern Recognition[C]. Salt Lake City, UT, USA, IEEE, 2018: 5561－5570.
31	NikolausM, AbdouM, LammM, et al. Compositional generalization in image captioning[A]. Proceedings of the 23rd Conference on Computational Natural Language Learning (CoNLL)[C]. Stroudsburg, PA, USA: Association for Computational Linguistics, 2019. 87－98.
32	LuD, WhiteheadS, HuangL F, et al. Entity-aware image caption generation[A]. Proceedings of the 2018 Conference on Empirical Methods in Natural Language Processing[C]. Stroudsburg, PA, USA: Association for Computational Linguistics, 2018. 4013－4023.
33	SammaniF, ElsayedM. Look and modify: Modification networks for image captioning[EB/OL]. , 2019.
34	XuK, BaJ, KirosR, et al. Show, attend and tell: Neural image caption generation with visual attention[EB/OL]. , 2015.
35	LuJ S, XiongC M, ParikhD, et al. Knowing when to look: Adaptive attention via a visual sentinel for image captioning[A]. 2017 IEEE Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Honolulu, HI, USA: IEEE, 2017. 3242－3250.
36	HuangL, WangW M, XiaY X, et al. Adaptively aligned image captioning via adaptive attention time[EB/OL]. , 2019.
37	GoelA, FernandoB, NguyenT S, et al. Learning to caption images with two-stream attention and sentence auto-encoder[EB/OL]. , 2019.
38	GuoL T, LiuJ, ZhuX X, et al. Normalized and geometry-aware self-attention network for image captioning[A]. 2020 IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Seattle, WA, USA: IEEE, 2020. 10324－10333.
39	PanY W, YaoT, LiY H, et al. X-linear attention networks for image captioning[A]. 2020 IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Seattle, WA, USA: IEEE, 2020. 10968－10977.
40	WuQ, ShenC H, LiuL Q, et al. What value do explicit high level concepts have in vision to language problems? [A]. 2016 IEEE Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Las Vegas, NV, USA: IEEE, 2016. 203－212.
41	SunJ M, LapuschkinS, SamekW, et al. Understanding image captioning models beyond visualizing attention[EB/OL]. , 2020.
42	LiuF L, RenX C, LiuY X, et al. simNet: stepwise image-topic merging network for generating detailed and comprehensive image captions[A]. Proceedings of the 2018 Conference on Empirical Methods in Natural Language Processing[C]. Stroudsburg, PA, USA: Association for Computational Linguistics, 2018. 137－149.
43	RanzatoM, ChopraS, AuliM, et al. Sequence level training with recurrent neural networks[EB/OL]. , 2015.
44	LiuS Q, ZhuZ H, YeN, et al. Improved image captioning via policy gradient optimization of SPIDEr[A]. 2017 IEEE International Conference on Computer Vision (ICCV)[C]. Venice, Italy: IEEE, 2017. 873－881.
45	RenZ, WangX Y, ZhangN, et al. Deep reinforcement learning-based image captioning with embedding reward[A]. 2017 IEEE Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Honolulu, HI, USA: IEEE, 2017. 1151－1159.
46	SeoP H, SharmaP, LevinboimT, et al. Reinforcing an image caption generator using off-line human feedback[J]. Proceedings of the AAAI Conference on Artificial Intelligence, 2020, 34(3): 2693－2700.
47	RennieS J, MarcheretE, MrouehY, et al. Self-critical sequence training for image captioning[A]. 2017 IEEE Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Honolulu, HI, USA: IEEE, 2017. 1179－1195.
48	PasunuruR, BansalM. Reinforced video captioning with entailment rewards[A]. Proceedings of the 2017 Conference on Empirical Methods in Natural Language Processing[C]. Stroudsburg, PA, USA: Association for Computational Linguistics, 2017. 979－985.
49	DaiB, FidlerS, UrtasunR, et al. Towards diverse and natural image descriptions via a conditional GAN[A]. 2017 IEEE International Conference on Computer Vision (ICCV)[C]. Venice, Italy: IEEE, 2017. 2989－2998.
50	ShettyR, RohrbachM, HendricksL A, et al. Speaking the same language: Matching machine to human captions by adversarial training[A]. 2017 IEEE International Conference on Computer Vision (ICCV)[C]. Venice, Italy: IEEE, 2017. 4155－4164.
51	LiuB C, SongK P, ZhuY Z, et al. TIME: text and image mutual-translation adversarial networks[EB/OL]. , 2020.
52	LiN N, ChenZ Z. Learning compact reward for image captioning[EB/OL]. , 2020.
53	ChenH G, ZhangH, ChenP Y, et al. Attacking visual language grounding with adversarial examples: A case study on neural image captioning[A]. Proceedings of the 56th Annual Meeting of the Association for Computational Linguistics (Volume 1: Long Papers)[C]. Stroudsburg, PA, USA: Association for Computational Linguistics, 2018. 2587－2597.
54	ShekharR, PezzelleS, KlimovichY, et al. FOIL it! Find One mismatch between Image and Language caption[A]. Proceedings of the 55th Annual Meeting of the Association for Computational Linguistics (Volume 1: Long Papers)[C]. Stroudsburg, PA, USA: Association for Computational Linguistics, 2017. 255－265.
55	DaiB, LinD H. Contrastive learning for image captioning[EB/OL]. , 2017.
56	FengY, MaL, LiuW, et al. Unsupervised image captioning[A]. 2019 IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Long Beach, CA, USA: IEEE, 2019. 4120－4129.
57	BhargavaS, ForsythD. Exposing and correcting the gender bias in image captioning datasets and models[EB/OL]. , 2019.
58	ShusterK, HumeauS, HuH X, et al. Engaging image captioning via personality[A]. 2019 IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Long Beach, CA, USA: IEEE, 2019. 12508－12518.
59	KimD J, ChoiJ, OhT H, et al. Dense relational captioning: Triple-stream networks for relationship-based captioning[A]. 2019 IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Long Beach, CA, USA: IEEE, 2019. 6264－6273.
60	BitenA F, GomezL, RusiñolM, et al. Good news, everyone! context driven entity-aware captioning for news images[A]. 2019 IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Long Beach, CA, USA: IEEE, 2019. 12458－12467.
61	GuoL T, LiuJ, YaoP, et al. MSCap: multi-style image captioning with unpaired stylized text[A]. 2019 IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR)[C]. Long Beach, CA, USA: IEEE, 2019. 4199－4208.
62	SidorovO, HuR H, RohrbachM, et al. TextCaps: A dataset for image captioning with reading comprehension[A]. Computer Vision － ECCV2020[M]. Cham, Germany: Springer International Publishing, 2020. 742－758.
63	TranA, MathewsA, XieL X. Transform and tell: Entity-aware news image captioning[EB/OL]. , 2020.
64	LevinboimT, ThapliyalA V, SharmaP, et al. Quality estimation for image captions based on large-scale human evaluations[A]. Proceedings of the 2021 Conference of the North American Chapter of the Association for Computational Linguistics: Human Language Technologies[C]. Stroudsburg, PA, USA: Association for Computational Linguistics, 2021. 3157－3166.
65	XieH Y, SherborneT, KuhnleA, et al. Going beneath the surface: Evaluating image captioning for grammaticality, truthfulness and diversity[EB/OL]. , 2019.

			不同数据集下的评价得分
技术分类	模型称		Flickr 8k数据集	Flickr 30k数据集	MSCOCO
端对端框架	首用	NIC	R@1：20 R@10：61 Med r：6	R@1：17 R@10：56 Med r：7	B4：27.7 M：23.7 C：85.5
	首用	BRNN	B1：57.9 B2：38 B3：24.5 B4：16	B1：57 B2：37 B3：24 B4：15.7	B1：62 B2：45 B3：32 B4：23 M：19 C：66
	编码端	Up-Down	Flickr 8k和Flickr 8k无评价	B1：80.2 B2：64.1 B3：49.1 B4：36.9 M：27.6 R：57.1 C：117.9 S：21.5
	编码端	VS-LSTM	B1：78.9 B2：63.4 B3：48.1 B4：36.3 M：27.3 C：120.8		B1：79 B2：63 B3：48 B4：35.9 M：27 R：56.5 C：116
	解码端	CNN+Attn	Flickr 8k和Flickr 8k无评价	B1：71.5 B2：54.5 B3：40.8 B4：30.4 M：24.6 R：52.5 C：91
		NBT	B1：69.0 B4：27.1 M：21.7 C：57.5 S：15.6		B1：75.5 B4：34.7 M：27.1 C：107.2 S：20.1
		Entity-aware	Flickr 8k和Flickr 8k无评价	B1：25.5 B2：14.9 B3：8.0 B4：4.7 M：11.0 R：21.1 C：29.9 F：39.7 H：0.87
		GroupCap	Flickr 8k和Flickr 8k无评价	B1：72.9 B2：56.5 B3：42.5 B4：31.6 M：25.8 R：54.5 C：101.9
		one hot+Glove	Flickr 8k和Flickr 8k无评价	F（bottle）：29.6 F（bus）：74 F（couch）：38 F（pizza）：68 F（average）：55.66 M：23
		SemStyle-coco	Flickr 8k和Flickr 8k无评价	B1：0.653 B4：0.238 M：0.219 C：0.769 S：0.157 C：0.003 L：6.905 G：6.691
		Stack-Cap	Flickr 8k和Flickr 8k无评价	B1：93.2 B2：86.1 B3：76.0 B4：64.6 M：35.6 R：70.6 C：118.3 S：20.9
注意力机制	Up-Down Attention		Flickr 8k和Flickr 8k无评价	B1：95.2 B2：88.8 B3：79.4 B4：68.5 M：36.7 R：72.4 C：120.5 S：71.5
	Adaptive		B1：0.677 B2：0.494 B3：0.354 B4：0.251 M：0.204 C：0.531		B1：0.74 B2：0.58 B3：0.44 B4：0.33 M：0.27 C：1.085
	Hard-Attention		B1：67 B2：45 B3：31 B4：21 M：20	B1：66 B2：43 B3：29 B4：19 M：18.4	B1：71.8 B2：50.4 B3：35.7 B4：25.0 M：23.04
	SimNet		S：0.160 C：0.585 M：0.221 R：0.489 B4：0.251		S：0.220 C：1.135 M：0.283 R：0.564 B4：0.332
	Att-KB+LSTM		COCO-QA数据集：Acc：67.66 WUPS@0.9：75.76 WUPS@0.0：93.63		B1：0.8 B2：0.64 B3：0.5 B4：0.4 M：0.28 C：1.07 P：9.6
对抗网络	G+MLE		B3：37 B4：30 M：21 R：47 C：76 S： E-NGAN：46 E-GAN：43		B3：0.4 B4：0.3 M：0.2 R：0.5 C：1.0 S：0.2 E-NGAN：0.4 E-GAN：0.42
	Tgt		Flickr 8k和Flickr 8k无评价		B1：53.4 B2：39.8 B3：30.7 B4：24.5 R：50.7 M：23.2
	Base+CL		Flickr 8k和Flickr 8k无评价		B1：75.5 B2：59.8 B3：46.0 B4：35.3 R：55.9 M：27.1 C：114.2
	Adv-samp		Flickr 8k和Flickr 8k无评价	M：27.2 S：18.7 S（color）：10.1 S（Attribute）：8.5 S（object）：34.5 S（relaton）：4.9 S（count）：2.5
强化学习	Full-model		Flickr 8k和Flickr 8k无评价		B1：71.3 B2：53.9 B3：40.3 B4：30.4 R：52.5 M：25.1 C：93.7
	B-SCST		Flickr 8k和Flickr 8k无评价		B1：72.7 B4：29.6 M：22.6 R：50.6 C：67.0 S：16.4
	PG-SPIDEr		Flickr 8k和Flickr 8k无评价		B1：74.3 B2：57.8 B3：43.3 B4：32.2 R：54.4 M：25.1 C：100.0
新融合数据	MTTSNet		Flickr 8k和Flickr 8k无评价		R@1：0.29 R@1：0.60 R@1：0.73 Med：4
	M4C-Captioner		Flickr 8k和Flickr 8k无评价		B4：18.9 M：19.8 R：43.2 S：12.8 C：81.0 H：3.0
	Transformer +OA		Flickr 8k和Flickr 8k无评价		B4：6.30 R：21.7 C：54.4 Named entities（P：24.6 R：22.2）
	Unsupervised		Flickr 8k和Flickr 8k无评价		B1：58.9 B2：40.3 B3：27 B4：18.6 R：43.1 M：17.9 C：54.9 S：11.1
其中评分字符表示： B：BLEU，M：METEOR，C：CIDER，S：SPICE，R：ROUGE，A：Accuracy，H：Human，F：F1，C：CLF，L：LM，G：GRULM

			不同数据集下的评价得分
技术分类	模型称		Flickr 8k数据集	Flickr 30k数据集	MSCOCO
端对端框架	首用	NIC	R@1：20 R@10：61 Med r：6	R@1：17 R@10：56 Med r：7	B4：27.7 M：23.7 C：85.5
	首用	BRNN	B1：57.9 B2：38 B3：24.5 B4：16	B1：57 B2：37 B3：24 B4：15.7	B1：62 B2：45 B3：32 B4：23 M：19 C：66
	编码端	Up-Down	Flickr 8k和Flickr 8k无评价	B1：80.2 B2：64.1 B3：49.1 B4：36.9 M：27.6 R：57.1 C：117.9 S：21.5
	编码端	VS-LSTM	B1：78.9 B2：63.4 B3：48.1 B4：36.3 M：27.3 C：120.8		B1：79 B2：63 B3：48 B4：35.9 M：27 R：56.5 C：116
	解码端	CNN+Attn	Flickr 8k和Flickr 8k无评价	B1：71.5 B2：54.5 B3：40.8 B4：30.4 M：24.6 R：52.5 C：91
		NBT	B1：69.0 B4：27.1 M：21.7 C：57.5 S：15.6		B1：75.5 B4：34.7 M：27.1 C：107.2 S：20.1
		Entity-aware	Flickr 8k和Flickr 8k无评价	B1：25.5 B2：14.9 B3：8.0 B4：4.7 M：11.0 R：21.1 C：29.9 F：39.7 H：0.87
		GroupCap	Flickr 8k和Flickr 8k无评价	B1：72.9 B2：56.5 B3：42.5 B4：31.6 M：25.8 R：54.5 C：101.9
		one hot+Glove	Flickr 8k和Flickr 8k无评价	F（bottle）：29.6 F（bus）：74 F（couch）：38 F（pizza）：68 F（average）：55.66 M：23
		SemStyle-coco	Flickr 8k和Flickr 8k无评价	B1：0.653 B4：0.238 M：0.219 C：0.769 S：0.157 C：0.003 L：6.905 G：6.691
		Stack-Cap	Flickr 8k和Flickr 8k无评价	B1：93.2 B2：86.1 B3：76.0 B4：64.6 M：35.6 R：70.6 C：118.3 S：20.9
注意力机制	Up-Down Attention		Flickr 8k和Flickr 8k无评价	B1：95.2 B2：88.8 B3：79.4 B4：68.5 M：36.7 R：72.4 C：120.5 S：71.5
	Adaptive		B1：0.677 B2：0.494 B3：0.354 B4：0.251 M：0.204 C：0.531		B1：0.74 B2：0.58 B3：0.44 B4：0.33 M：0.27 C：1.085
	Hard-Attention		B1：67 B2：45 B3：31 B4：21 M：20	B1：66 B2：43 B3：29 B4：19 M：18.4	B1：71.8 B2：50.4 B3：35.7 B4：25.0 M：23.04
	SimNet		S：0.160 C：0.585 M：0.221 R：0.489 B4：0.251		S：0.220 C：1.135 M：0.283 R：0.564 B4：0.332
	Att-KB+LSTM		COCO-QA数据集：Acc：67.66 WUPS@0.9：75.76 WUPS@0.0：93.63		B1：0.8 B2：0.64 B3：0.5 B4：0.4 M：0.28 C：1.07 P：9.6
对抗网络	G+MLE		B3：37 B4：30 M：21 R：47 C：76 S： E-NGAN：46 E-GAN：43		B3：0.4 B4：0.3 M：0.2 R：0.5 C：1.0 S：0.2 E-NGAN：0.4 E-GAN：0.42
	Tgt		Flickr 8k和Flickr 8k无评价		B1：53.4 B2：39.8 B3：30.7 B4：24.5 R：50.7 M：23.2
	Base+CL		Flickr 8k和Flickr 8k无评价		B1：75.5 B2：59.8 B3：46.0 B4：35.3 R：55.9 M：27.1 C：114.2
	Adv-samp		Flickr 8k和Flickr 8k无评价	M：27.2 S：18.7 S（color）：10.1 S（Attribute）：8.5 S（object）：34.5 S（relaton）：4.9 S（count）：2.5
强化学习	Full-model		Flickr 8k和Flickr 8k无评价		B1：71.3 B2：53.9 B3：40.3 B4：30.4 R：52.5 M：25.1 C：93.7
	B-SCST		Flickr 8k和Flickr 8k无评价		B1：72.7 B4：29.6 M：22.6 R：50.6 C：67.0 S：16.4
	PG-SPIDEr		Flickr 8k和Flickr 8k无评价		B1：74.3 B2：57.8 B3：43.3 B4：32.2 R：54.4 M：25.1 C：100.0
新融合数据	MTTSNet		Flickr 8k和Flickr 8k无评价		R@1：0.29 R@1：0.60 R@1：0.73 Med：4
	M4C-Captioner		Flickr 8k和Flickr 8k无评价		B4：18.9 M：19.8 R：43.2 S：12.8 C：81.0 H：3.0
	Transformer +OA		Flickr 8k和Flickr 8k无评价		B4：6.30 R：21.7 C：54.4 Named entities（P：24.6 R：22.2）
	Unsupervised		Flickr 8k和Flickr 8k无评价		B1：58.9 B2：40.3 B3：27 B4：18.6 R：43.1 M：17.9 C：54.9 S：11.1
其中评分字符表示： B：BLEU，M：METEOR，C：CIDER，S：SPICE，R：ROUGE，A：Accuracy，H：Human，F：F1，C：CLF，L：LM，G：GRULM

		算法	年份	优点	缺点
端对端框架	首用	NIC	2016	模型设计简单但取得还不错的结果	没考虑图像细微特征之间的关系
	首用	BRNN	2016	在全帧和区域级别情况下多峰RNN都优于检索基准	生成的主题只是区域的而不是整个图像
	编码端	Up-Down	2018	能够一次考虑与一个对象有关的所有信息	训练参数增加了导致训练量明显变大了
	编码端	VS-LSTM	2018	引入状态扰动探索在频繁和不太频繁单词中适当的词汇	统一网格输出的均匀网格模糊了边界导致对物体的误识别
	解码端	one hot+Glove	2017	不需要巨量的数据集一样可以到一样评分的结果	—
		CNN+Attn	2018	训练每个参数所需要的时间比LSTM的方法要好	无法考虑到语句上下文信息
		NBT	2018	对文本赋予不同权重抽取出更关键信息而不会增加模型计算量	训练集主题长度小于17
		Entity-aware	2018	使用细粒度来命名插槽可以在生成主题中体现特殊信息	填充实体的关系错误、生成的Template 错误
		GroupCap	2018	更好的捕获并准确的解释群组间图像的关联性	每次参数的优化都需要过一遍整个数据集
		SemStyle-coco	2018	模型可以生成具有语言风格的主题	外部信息量和寻找与图像相关文本处理工作量比较大
		Stack-Cap	2018	模型产生出越来越精细的描述	通过传统贪心解码获得描述增加计算量
注意力机制		Hard-Attention	2015	首次在图像主题领域使用注意力提高生成主题的质量	给图像区域确定权重时比较死板
		Att-KB+LSTM	2016	能够获取到图像的高层次的抽象信息	词表量不大导致一些词无法表达
		Adaptive	2017	通过改变空间注意力从时间的维度来决定什么时间看、看多少	相近意义的同源词的概率却相差很大
		Up-Down Attention	2018	候选注意区域与对象相关视觉概念同一位置一起处理	模型会过分依赖句子前后信息误导图像识别
		SimNet	2018	引入逐步合并机制使生成的字幕既详尽又全面	许多对象和模型无法掌握前景和背景的关系
生成对抗网络		G+MLE	2017	首次用条件对抗网络提高生成主题的多样性	对抗网络生成器和鉴别器训练循序和次数难控制
		Base+CL	2017	同一类的图片能够生成有差异但语义相似的描述	只有正样本模型表现只提升了一点，只有负样本模型表现大幅下降
		Adv-samp	2017	能够降低字幕任务固有的含糊性	—
		Tgt	2018	不同的生成模型能够生成语义相似的句子，具有很强的迁移性	无法生成被动语态的目标主题
强化学习		state-of-the-art	2017	模型能够更加强大对政策错误保持稳定	顺序单词生成器提供的置信度仅考虑本地信息
		PG-SPIDEr	2017	融入了强化学习的专门用于评价图像主题的方法	训练收敛有点慢
		Full-model	2017	政策网络做本地指南价值网络做全局和前瞻性指南性能最优	光束尺寸对SL的影响相对较大，模型对光束大小不太敏感
		B-SCST	2020	首个使用策略梯度的强化学习来训练技术的贝叶斯变体	SoftMax概率可能是过度自信而不是很好的预测信心的衡量
新融合数据		MTTSNet	2019	建立的关系字幕在多样性和信息量方面具有优势	对场景图生成或VRD模型无法执行
		Unsupervised	2019	首次用无监督学习来解决图像主题的问题	使用图像区域和重文本作为条件条件对抗网络结果改变不大
		M4C-Captioner	2020	无论在新数据集还是COCO图像上都能够生成令人印象深刻字幕	数据需生成较长的句子且OCR和词汇标记之间进行的许多切换
		Transformer +OA	2020	在任何标题中都没有出现但出现在描述上下文中的专有名词	模型生成字幕和人工字幕之间在TTR和长度上仍然存在差距

		算法	年份	优点	缺点
端对端框架	首用	NIC	2016	模型设计简单但取得还不错的结果	没考虑图像细微特征之间的关系
	首用	BRNN	2016	在全帧和区域级别情况下多峰RNN都优于检索基准	生成的主题只是区域的而不是整个图像
	编码端	Up-Down	2018	能够一次考虑与一个对象有关的所有信息	训练参数增加了导致训练量明显变大了
	编码端	VS-LSTM	2018	引入状态扰动探索在频繁和不太频繁单词中适当的词汇	统一网格输出的均匀网格模糊了边界导致对物体的误识别
	解码端	one hot+Glove	2017	不需要巨量的数据集一样可以到一样评分的结果	—
		CNN+Attn	2018	训练每个参数所需要的时间比LSTM的方法要好	无法考虑到语句上下文信息
		NBT	2018	对文本赋予不同权重抽取出更关键信息而不会增加模型计算量	训练集主题长度小于17
		Entity-aware	2018	使用细粒度来命名插槽可以在生成主题中体现特殊信息	填充实体的关系错误、生成的Template 错误
		GroupCap	2018	更好的捕获并准确的解释群组间图像的关联性	每次参数的优化都需要过一遍整个数据集
		SemStyle-coco	2018	模型可以生成具有语言风格的主题	外部信息量和寻找与图像相关文本处理工作量比较大
		Stack-Cap	2018	模型产生出越来越精细的描述	通过传统贪心解码获得描述增加计算量
注意力机制		Hard-Attention	2015	首次在图像主题领域使用注意力提高生成主题的质量	给图像区域确定权重时比较死板
		Att-KB+LSTM	2016	能够获取到图像的高层次的抽象信息	词表量不大导致一些词无法表达
		Adaptive	2017	通过改变空间注意力从时间的维度来决定什么时间看、看多少	相近意义的同源词的概率却相差很大
		Up-Down Attention	2018	候选注意区域与对象相关视觉概念同一位置一起处理	模型会过分依赖句子前后信息误导图像识别
		SimNet	2018	引入逐步合并机制使生成的字幕既详尽又全面	许多对象和模型无法掌握前景和背景的关系

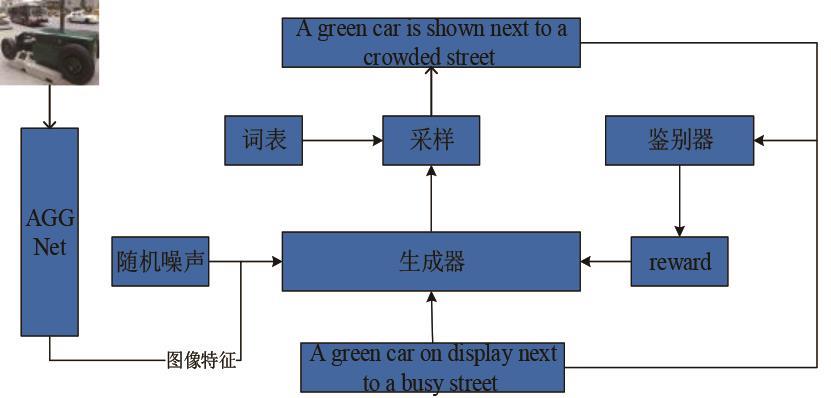

生成对抗网络		G+MLE	2017	首次用条件对抗网络提高生成主题的多样性	对抗网络生成器和鉴别器训练循序和次数难控制
		Base+CL	2017	同一类的图片能够生成有差异但语义相似的描述	只有正样本模型表现只提升了一点，只有负样本模型表现大幅下降
		Adv-samp	2017	能够降低字幕任务固有的含糊性	—
		Tgt	2018	不同的生成模型能够生成语义相似的句子，具有很强的迁移性	无法生成被动语态的目标主题
强化学习		state-of-the-art	2017	模型能够更加强大对政策错误保持稳定	顺序单词生成器提供的置信度仅考虑本地信息
		PG-SPIDEr	2017	融入了强化学习的专门用于评价图像主题的方法	训练收敛有点慢
		Full-model	2017	政策网络做本地指南价值网络做全局和前瞻性指南性能最优	光束尺寸对SL的影响相对较大，模型对光束大小不太敏感
		B-SCST	2020	首个使用策略梯度的强化学习来训练技术的贝叶斯变体	SoftMax概率可能是过度自信而不是很好的预测信心的衡量
新融合数据		MTTSNet	2019	建立的关系字幕在多样性和信息量方面具有优势	对场景图生成或VRD模型无法执行
		Unsupervised	2019	首次用无监督学习来解决图像主题的问题	使用图像区域和重文本作为条件条件对抗网络结果改变不大
		M4C-Captioner	2020	无论在新数据集还是COCO图像上都能够生成令人印象深刻字幕	数据需生成较长的句子且OCR和词汇标记之间进行的许多切换
		Transformer +OA	2020	在任何标题中都没有出现但出现在描述上下文中的专有名词	模型生成字幕和人工字幕之间在TTR和长度上仍然存在差距

数据集名称	数量/张
数据集名称	训练集	测试集	验证集
MS-COCO2017	118287	50694	5000
MS-COCO2014	82783	40775	5000
Flickr30k	28000	1000	1000
Flickr8k	6000	1000	1000
