非理想硬件条件下协作NOMA系统安全中断性能研究

doi:10.12263/DZXB.20201101

电子学报 ›› 2021, Vol. 49 ›› Issue (7): 1354-1362.DOI: 10.12263/DZXB.20201101

非理想硬件条件下协作NOMA系统安全中断性能研究

李美玲¹, 陈琴¹, 杨晓霞¹, 王安红¹, 董增寿¹, Muhaidat Sami²

^1.太原科技大学电子信息工程学院, 山西太原 030024
^2.Khalifa大学，阿联酋阿布扎比 127788

收稿日期:2020-10-08 修回日期:2021-01-10 出版日期:2021-07-25
- 通讯作者:
- 陈　琴
- 作者简介:
- 李美玲　女，1982年生于山西宁武.2012年毕业于北京邮电大学获博士学位.现为太原科技大学教授.主要研究方向为认知无线电、协作通信、NOMA和物理层安全技术.E‑mail: meiling_li@126.com
  陈　琴(通信作者)　女，1994年生于安徽池州.现为太原科技大学电子信息工程学院硕士研究生，主要研究方向为基于非正交多址接入系统的物理层安全性能. E‑mail: 773574827@qq.com
  杨晓霞　女，1995年生于山西阳曲.现为太原科技大学电子信息工程学院硕士研究生，主要研究方向为无线网络的物理层安全性能． E‑mail: 2509085887@qq.com
  王安红　女，1972年生于山西闻喜.2009年毕业于北京交通大学获博士学位.现为太原科技大学教授.主要研究方向为图像视频编码与传输、压缩感知、秘密图像共享. E‑mail: ahwang@tyust.edu.cn
  董增寿　男，1970年生于山西寿阳. 2009年毕业于太原科技大学获博士学位.现为太原科技大学教授.主要研究方向为故障诊断、图像处理与模式识别、专网通信技术等. E‑mail: dongzs@tyust.edu.cn
  Sami Muhaidat　男，Khalifa大学教授.主要研究方向为无线通信关键技术、物理层安全、物联网技术等. E‑mail: muhaidat@ieee.org
- 基金资助:
- 国家自然科学基金 (62001320); 山西省重点研发计划项目 (201903D121117); 山西省高等学校科技创新项目 (201802090); 山西省回国留学人员科研资助项目 (2020?126); 山西省研究生教育创新项目 (2020SY419)

Research on Secrecy Outage Performance of Cooperative NOMA System with Residual Hardware Impairment

LI Mei‑ling¹, CHEN Qin¹, YANG Xiao‑xia¹, WANG An‑hong¹, DONG Zeng‑shou¹, Sami Muhaidat²

^1.School of Electronic and Information Engineering, Taiyuan University of Science and Technology, Taiyuan, Shanxi 030024, China
^2.University of Khalifa, Abu Dhabi 127788, The United Arab Emirates

Received:2020-10-08 Revised:2021-01-10 Online:2021-07-25 Published:2021-08-11
- Corresponding author:
- CHEN Qin
- Supported by:
- National Natural Science Foundation of China (62001320); Key Research and Development Project of Shanxi Province (201903D121117); Science and Technology Innovation Program of Colleges and Universities in Shanxi Province (201802090); Research Funding Project for Returned Overseas Students in Shanxi Province (2020?126); Graduate Education Innovation Project of Shanxi Province (2020SY419)

摘要/Abstract

摘要：

实际收发设备的非理想硬件(RHI, Residual Hardware Impairment)特性会对协作非正交多址接入(NOMA, Non?Orthogonal Multiple Access)系统性能产生重要影响.因此，本文提出了基于RHI的下行链路单窃听多中继协作NOMA系统模型，推导了联合考虑合法链路和窃听链路使目标信噪比最大化(M?LaE?SNR, Maximized SNR for Legitimate and Eavesdropping link)中继传输方案下的安全中断概率闭合表达式和渐近表达式.分析和仿真结果表明，所提M?LaE?SNR方案相比其他方案可有效提高用户的安全中断性能，且中继数越多所提方案性能优势越明显；同时RHI使得系统安全传输性能降低，且RHI对性能的影响程度主要与主链路信噪比以及协作中继个数有关；且不同节点处的RHI对系统安全性能造成的影响程度不同.研究结果还证明了用户的安全分集阶数等于中继数量K.

关键词: 非正交多址接入, 物理层安全, 非理想硬件, 中继选择方案, 安全中断概率, 安全分集阶数

Abstract:

Residual hardware impairment (RHI) characteristics exist in actual transceiver which will have an important impact on the cooperative non?orthogonal multiple access (NOMA) system performance. In this paper, downlink single eavesdropper and multi relay cooperative non?orthogonal multiple access system with RHI is proposed, and the closed expression and asymptotic expression of secrecy outage probability performance is derived under the relay transmission scheme by maximizing SNR for joint legitimate and eavesdropping link(M?LaE?SNR)；The analytical and simulation results show that the secrecy outage performance of RHI?D?E?MR?NOMA system using M?LaE?SNR scheme is better than the other schemes, and the more the number of relays, and the performance advantage of the proposed scheme is more obvious with more relay numbers; Meanwhile, RHI can reduce the secrecy transmission performance of the system, and the influence of RHI on the performance is mainly related to the signal?to?noise ratio (SNR) of the main link and the number of cooperative relays; And RHI at different nodes have different influences on system secure performance. It is also proved that the order of user’s secrecy diversity order is equal to the number of relays K.

Key words: non?orthogonal multiple access, physical layer security, residual hardware impairment, relay selection scheme, secrecy outage probability, secrecy diversity order

中图分类号:

TN911.1

李美玲, 陈琴, 杨晓霞, 等. 非理想硬件条件下协作NOMA系统安全中断性能研究[J]. 电子学报, 2021, 49(7): 1354-1362.

Mei?ling LI, Qin CHEN, Xiao?xia YANG, et al. Research on Secrecy Outage Performance of Cooperative NOMA System with Residual Hardware Impairment[J]. Acta Electronica Sinica, 2021, 49(7): 1354-1362.

图/表 6

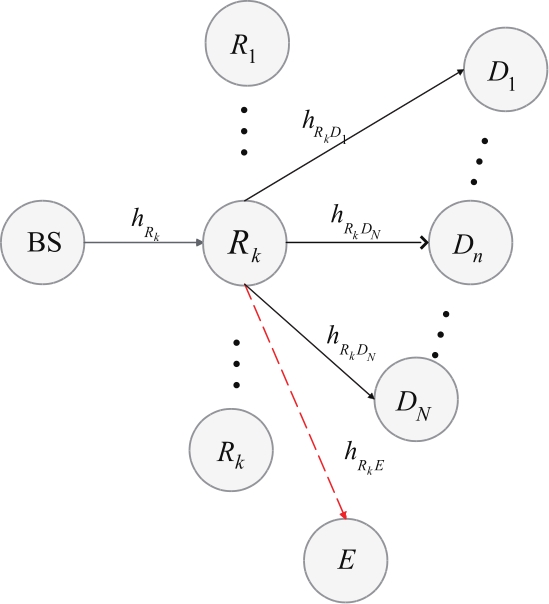

图1 RHI?D?E?MR?NOMA系统

图2 联合RHI下安全中断概率随ρ的变化情况

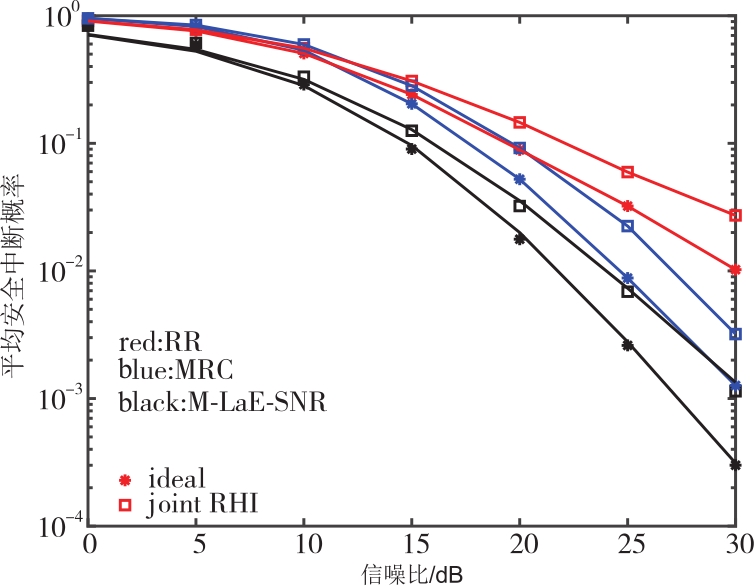

图3 三种中继选择方案下平均安全中断概率随ρ的变化情况

图4 平均安全中断概率随ρ的变化情况

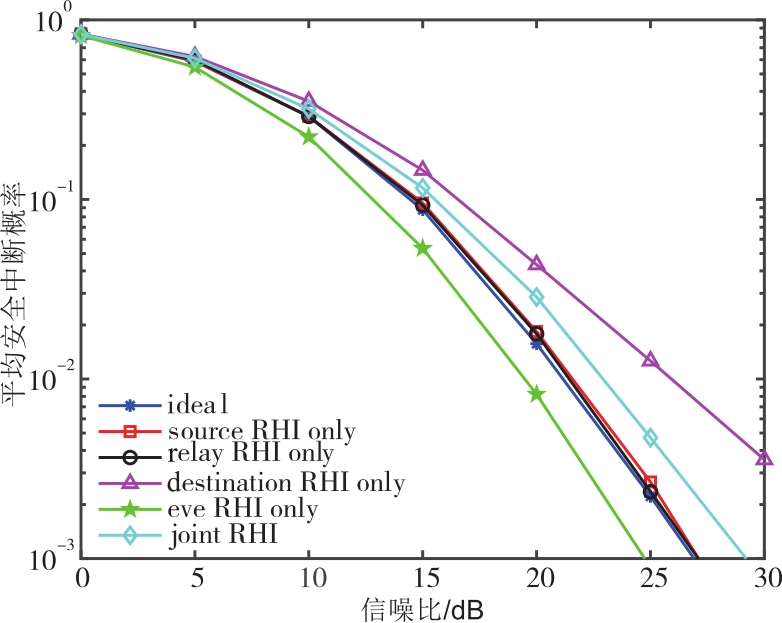

图5 RHI在不同节点时平均安全中断概率随 ρ的变化情况， ρt=ρr=0.15

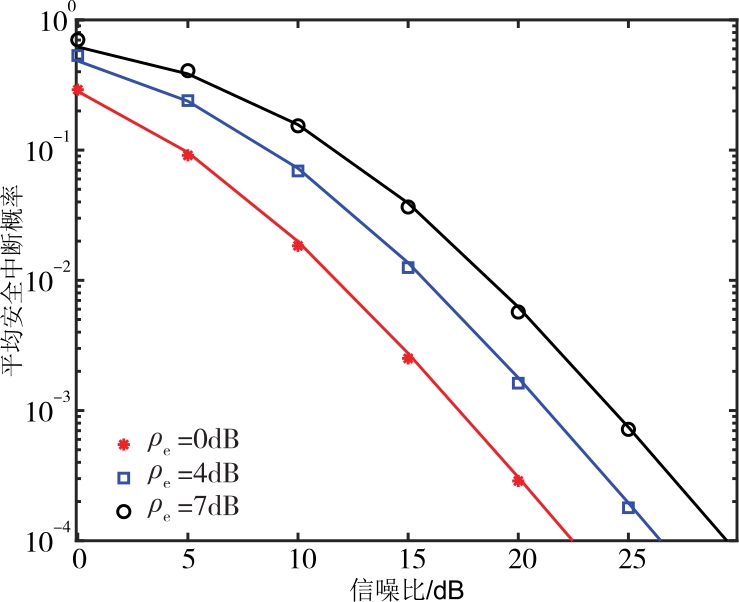

图6 不同ρe取值下平均安全中断概率随ρ的变化情况

参考文献 19

1	WuW， ZhouF H， HuQ Y， et al. Energy‑efficient resource allocation for secure NOMA‑enabled mobile edge computing networks［J］. IEEE Transactions on Communications， 2020， 68（1）： 493 - 505.
2	DingZ G， PengM， PoorH V. Cooperative non‑orthogonal multiple access in 5G systems［J］. IEEE Communications Letters， 2015， 19（8）： 1462 - 1465.
3	DingZ G， DaiH Y， PoorH V. Relay selection for cooperative NOMA［J］. IEEE Wireless Communications Letters， 2016， 5（4）： 416 - 419.
4	MukherjeeA， FakoorianS A A， HuangJ， et al. Principles of physical layer security in multiuser wireless networks： A survey［J］. IEEE Communications Surveys & Tutorials， 2014， 16（3）： 1550 - 1573.
5	ChenJ， YangL， AlouiniM. Physical layer security for cooperative NOMA systems［J］. IEEE Transactions on Vehicular Technology， 2018， 67（5）： 4645 - 4649.
6	ZhengB， WenM， WangC， et al. Secure NOMA based two‑way relay networks using artificial noise and full duplex［J］. IEEE Journal on Selected Areas in Communications， 2018， 36（7）： 1426 - 1440.
7	LeiH J， YangZ X， ParkK， et al. Secrecy outage analysis for cooperative NOMA systems with relay selection schemes［J］. IEEE Transactions on Communications， 2019， 67（9）： 6282 - 6298.
8	李美玲，田莉莉，杨晓霞，等. 基于STBC的无线认知NOMA系统物理层安全性能研究［J］. 电子学报， 2020， 48（3）： 463 - 469.
	LiMei‑ling， TianLi‑li， YangXiao‑xia， et al. On the secrecy performance of NOMA cognitive radio networks with STBC［J］. Acta Electronica Sinica， 2020， 48（3）： 463 - 469. （in Chinese）
9	XiangZ W， YangW W， CaiY M， et al. Secure transmission design in HARQ assisted cognitive NOMA networks［J］. IEEE Transactions on Information Forensics and Security， 2020， 15： 2528 - 2541.
10	BurgA， StuderC， WenkM. MIMO transmission with residual transmit‑RF impairments［A］. 2010 International ITG Workshop on Smart Antennas［C］. Bremen， Germany： IEEE， 2010. 189 - 196.
11	BjornsonE， MatthaiouM， DebbahM. A new look at dual‑hop relaying： Performance limits with hardware impairments［J］. IEEE Transactions on Communications， 2013， 61（11）： 4512 - 4525.
12	DingF， WangH， ZhangS L， et al. Impact of residual hardware impairments on non‑orthogonal multiple access based amplify‑and‑forward relaying networks［J］. IEEE Access， 2018， 6： 15117 - 15131.
13	MakarfiA U， RabieK M， KaiwartyaO， et al. Physical layer security in vehicular networks with reconfigurable intelligent surfaces［A］. 2020 IEEE 91st Vehicular Technology Conference［C］. Antwerp， Belgium：IEEE， 2020. 1 - 6.
14	LiM L， SelimB， MuhaidatS， et al. Effects of residual hardware impairments on secure NOMA‑based cooperative systems［J］. IEEE Access， 2020， 8： 2524 - 2536.
15	MatthaiouM， PapadogiannisA， BjornsonE， et al. Two‑way relaying under the presence of relay transceiver hardware impairments［J］. IEEE Communications Letters， 2013， 17（6）： 1136 - 1139.
16	MenJ J， GeJ H， ZhangC S. Performance analysis of non‑orthogonal multiple access for relaying networks over Nakagami‑m fading channels［J］. IEEE Transactions on Vehicular Technology， 2017， 66（2）： 1200 - 1208.
17	GradshteynI S， RyzhikI M. Table of Integrals， Series and Products（7th ed）［M］. San Diego， CA， USA： Academic， 2007.
18	HildebrandF B. Introduction to Numerical Analysis［M］. London： McGraw‑Hill， 1974.
19	YueX W， LiuY W， YaoY Y， et al. Secure communications in a unified non‑orthogonal multiple access framework［J］. IEEE Transactions on Wireless Communications， 2020， 19（3）： 2163 - 2178.
