基于相位调制器的光子射频自干扰消除系统

doi:10.12263/DZXB.20201164

电子学报 ›› 2021, Vol. 49 ›› Issue (10): 1900-1907.DOI: 10.12263/DZXB.20201164

所属专题：无线光通信及其组网技术；微波光子与相关元件技术

• 无线光通信及其组网技术 • 上一篇下一篇

基于相位调制器的光子射频自干扰消除系统

史芳静, 樊养余, 王鑫圆, 高永胜

西北工业大学电子信息学院，陕西西安 710072

收稿日期:2020-10-20 修回日期:2021-01-18 出版日期:2021-11-30
- 作者简介:
- 史芳静女，1995年3月出生，陕西咸阳人.2017年毕业于南京理工大学探测制导与控制技术专业，现为西北工业大学电子信息学院硕博连读生.主要从事微波光子信号处理、光载射频通信等方面的研究工作. E-mail:fangjing_shi@mail.nwpu.edu.cn
  樊养余男，1962年4月出生，陕西蓝田人.分别于1982年、1992年在陕西科技大学获得学士、硕士学位，于1999年在西北工业大学获得博士学位.现为西北工业大学电子信息学院教授、博士生导师.主要从事虚拟现实技术、数字信号处理理论与应用等方面的研究工作. E-mail:fan_yangyu@nwpu.edu.cn
  王鑫圆男，1997年6月出生，山西晋城人.2019年在西北工业大学获得学士学位.现为西北工业大学电子信息学院硕士研究生.主要从事微波光子信号处理、微波光子雷达等方面的研究工作. E-mail: wangxinyuan@mail.nwpu.edu.cn
  高永胜（通信作者）男，1989年9月出生，河南漯河人.分别于2011年、2014年和2016年在西安电子科技大学获得学士、硕士和博士学位.现为西北工业大学副教授、研究生导师.主要从事微波光子信号处理、光载射频通信、微波光子卫星通信、微波光子雷达等方面的研究工作. E-mail: ysgao@nwpu.edu.cn
- 基金资助:
- 国家自然科学基金 (61701412); 全国博士后创新人才支持计划 (BX201700197); 中国博士后科学基金 (2017M623238); 陕西省重点研发计划 (2021GY-096)

Photonic Radio Frequency Self-Interference Cancellation System Based on Phase Modulators

SHI Fang-jing, FAN Yang-yu, WANG Xin-yuan, GAO Yong-sheng

School of Electronics and Information, Northwestern Polytechnical University, Xi’an, Shaanxi 710072, China

Received:2020-10-20 Revised:2021-01-18 Online:2021-11-30 Published:2021-10-25
- Supported by:
- National Natural Science Foundation of China (61701412); National Postdoctoral Innovative Talent Support Program (BX201700197); China Postdoctoral Science Foundation (2017M623238); Key R&D Project of Shaanxi Province (2021GY-096)

摘要/Abstract

摘要：

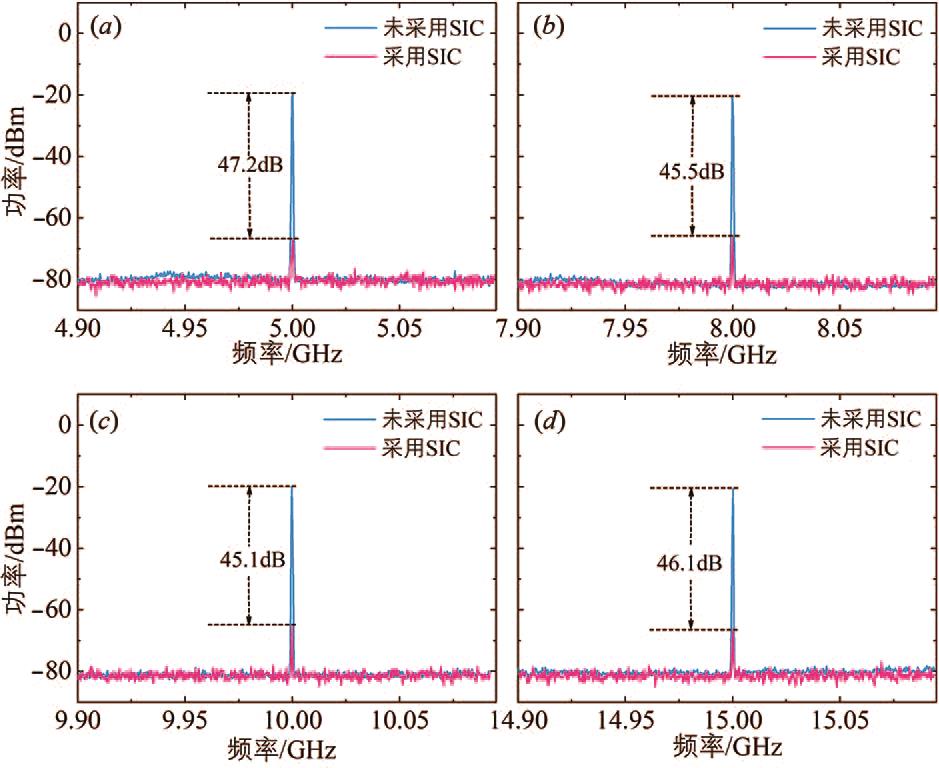

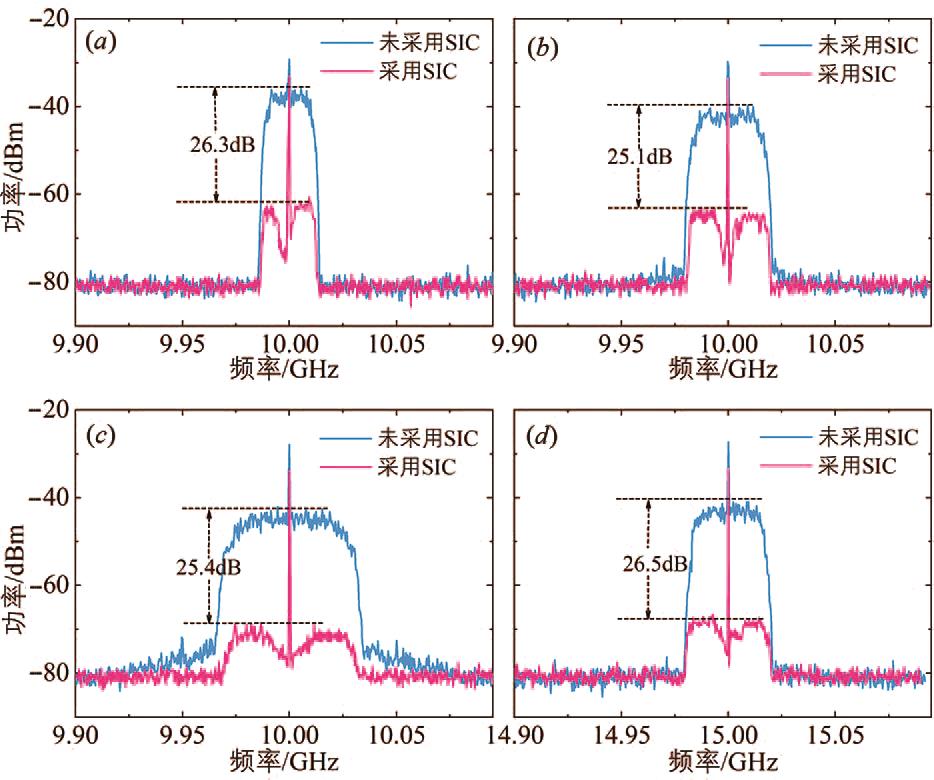

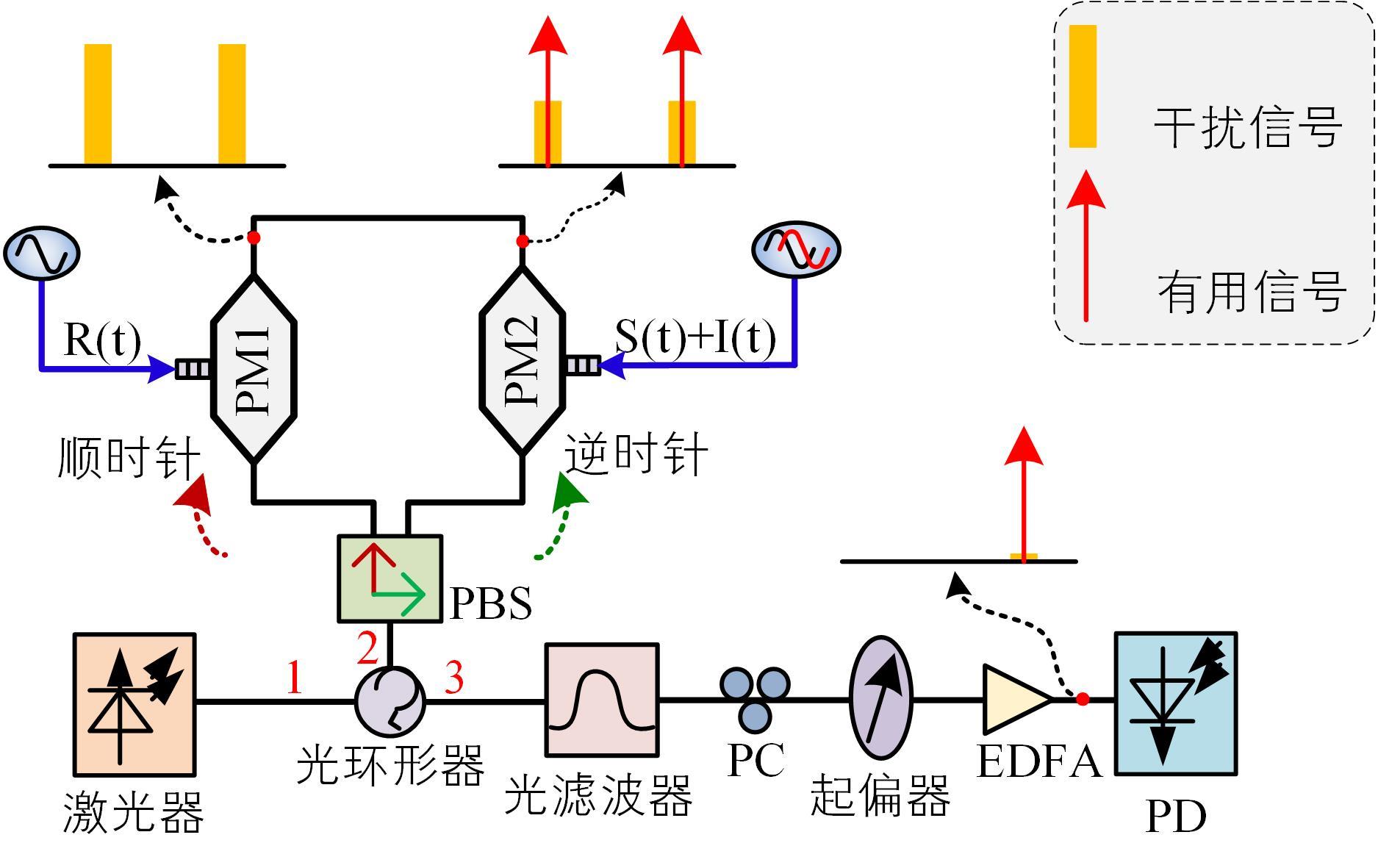

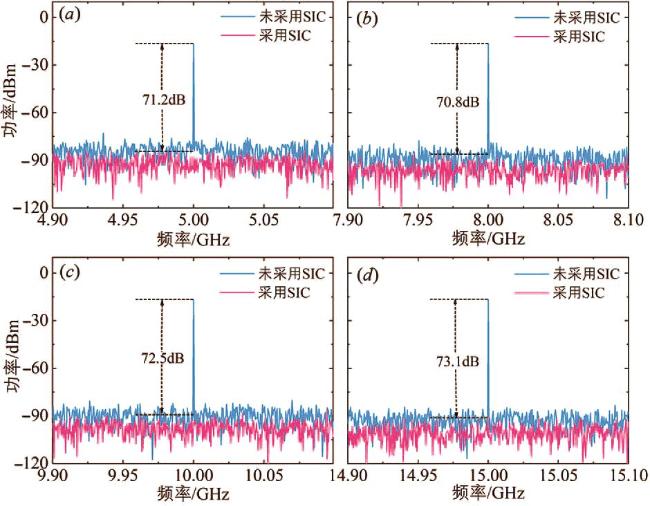

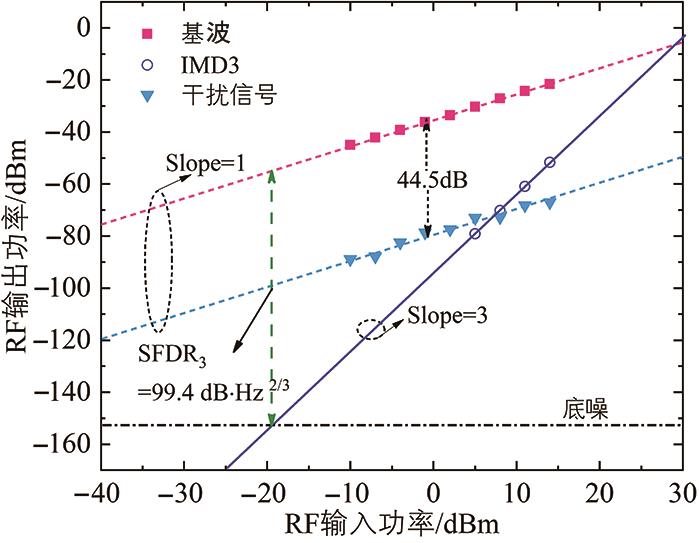

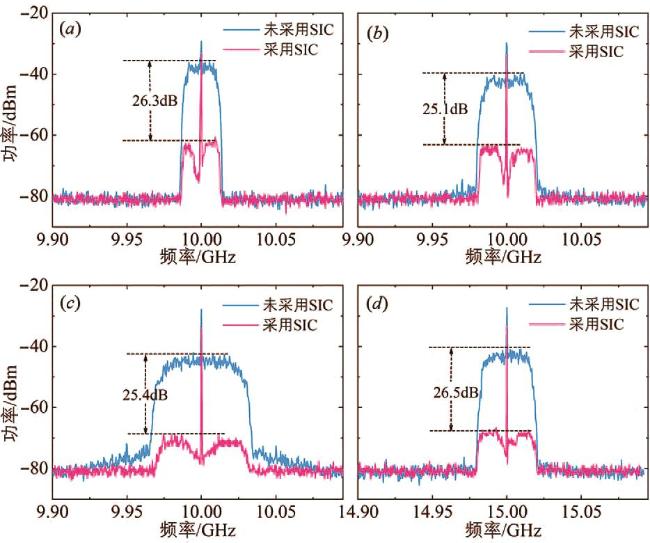

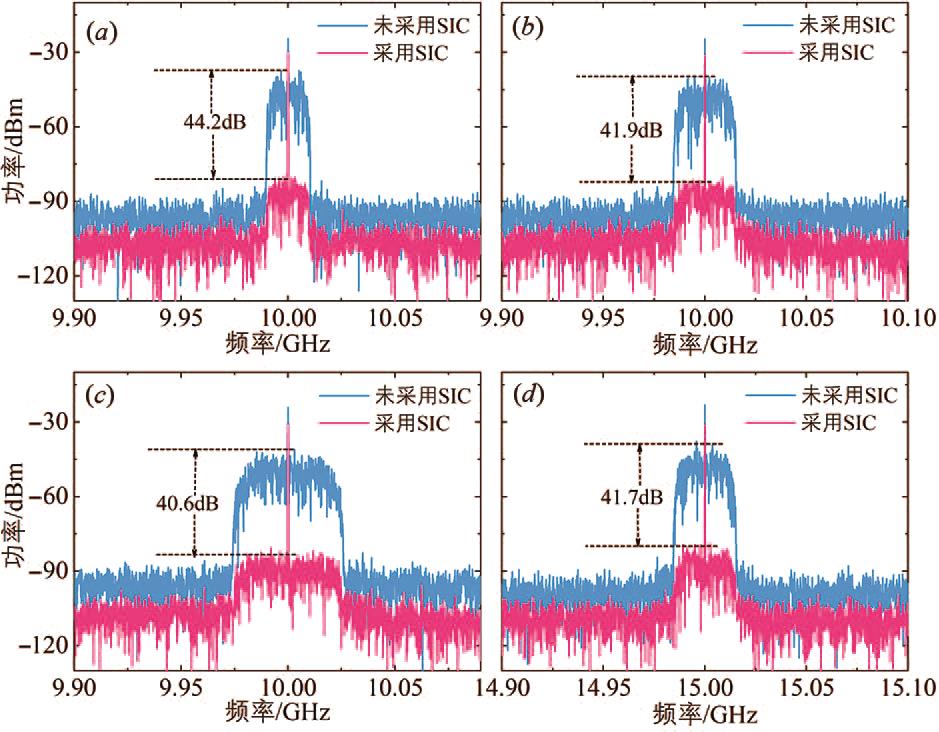

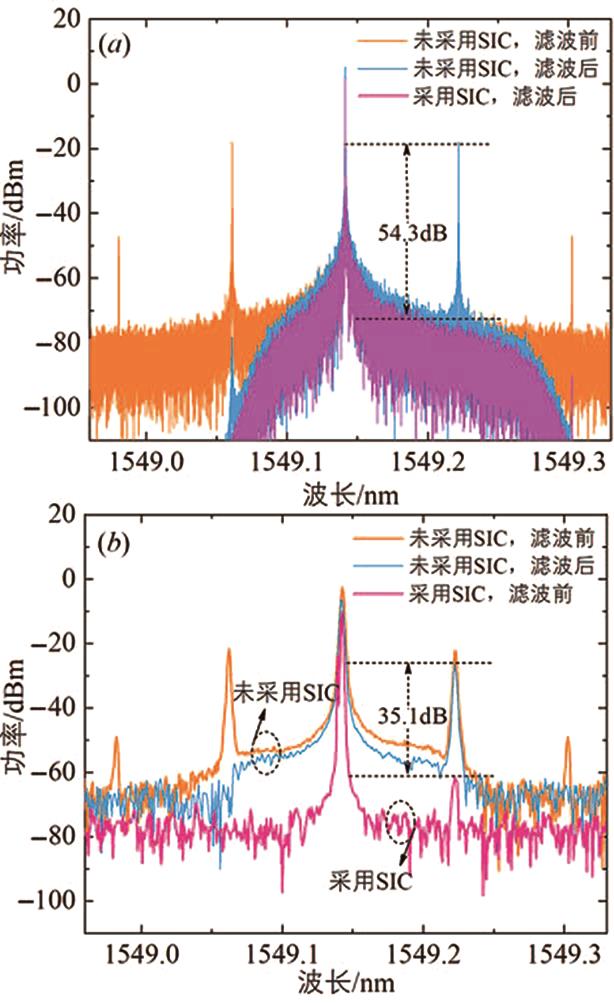

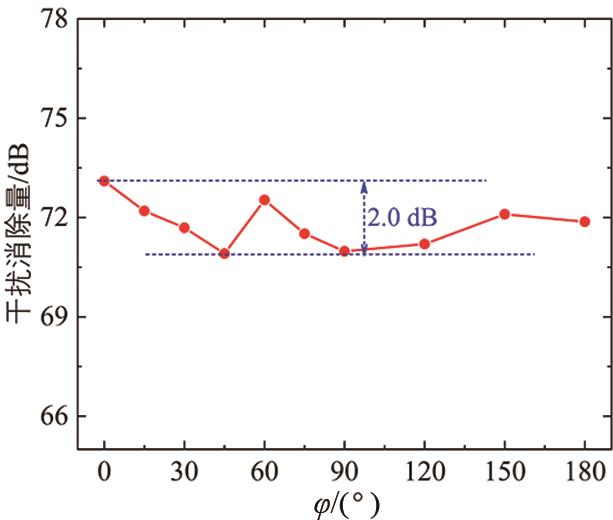

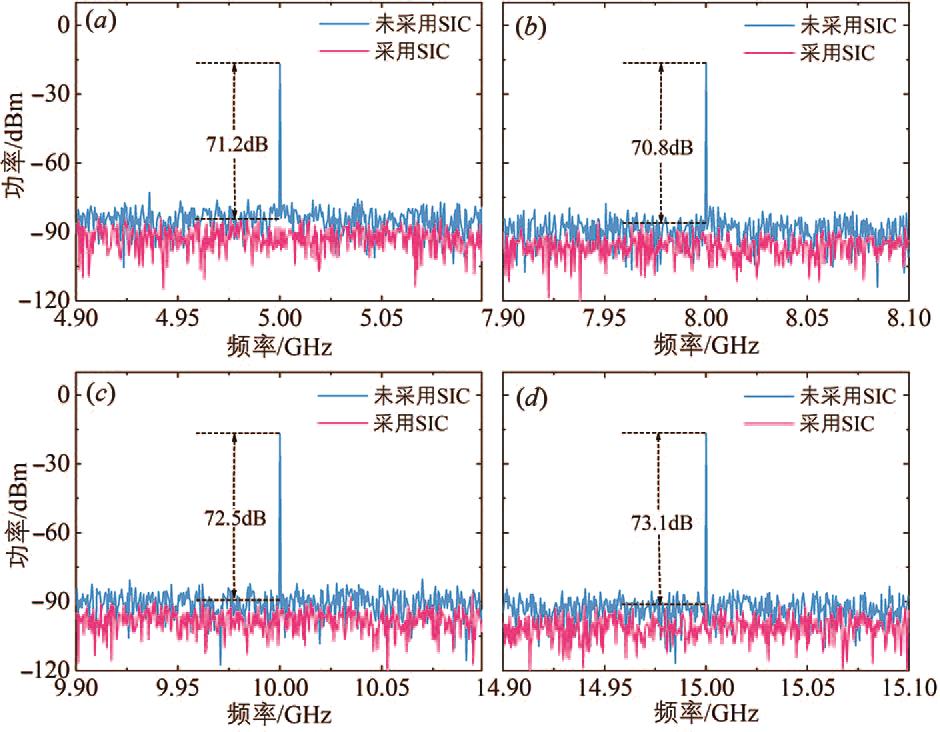

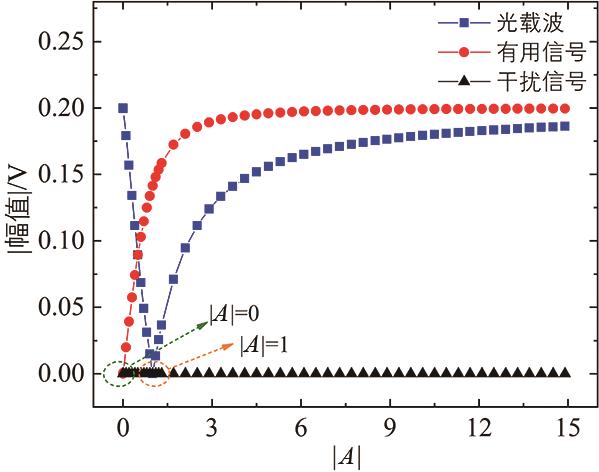

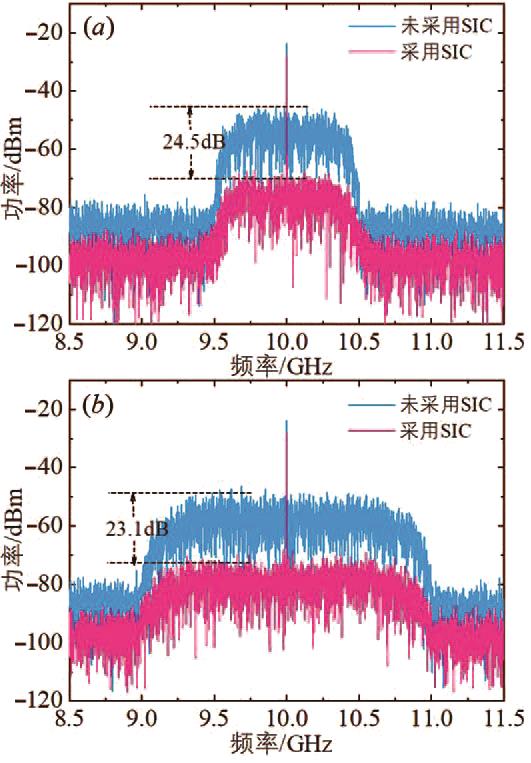

针对带内全双工（In-band Full Duplex, IBFD）电子系统的收发机自干扰问题，提出了一种基于相位调制器的光子射频自干扰消除系统.利用两个相位调制器在萨格纳克（Sagnac）环中分别实现接收信号和本地参考干扰信号的调制，通过偏振控制最终可在光域中消除自干扰信号.实验结果表明，所提方案最终可以实现超过45dB的单频干扰消除和超过25dB的宽带干扰消除，系统的动态范围可达99.4dB·Hz^2/3.

关键词: 微波光子, 自干扰消除, 相位调制器, 萨格纳克环

Abstract:

To solve the problem of transceiver interference in the in-band full duplex (IBFD) system, a photonic radio frequency interference cancellation system based on phase modulators is proposed. Two phase modulators are used in a Sagnac loop to realize the modulation of the received signal and the local reference interference signal. Proper polarization control in the optical domain can finally cancel the self-interference signal. Experimental results show that the proposed scheme can achieve a single frequency interference suppression of more than 45 dB and a broadband interference suppression of more than 25 dB. The dynamic range of the system can reach 99.4 dB·Hz^2/3.

Key words: microwave photonics, self-interference cancellation, phase modulator, Sagnac loop

中图分类号:

TN29

史芳静, 樊养余, 王鑫圆, 高永胜. 基于相位调制器的光子射频自干扰消除系统[J]. 电子学报, 2021, 49(10): 1900-1907.

SHI Fang-jing, FAN Yang-yu, WANG Xin-yuan, GAO Yong-sheng. Photonic Radio Frequency Self-Interference Cancellation System Based on Phase Modulators[J]. Acta Electronica Sinica, 2021, 49(10): 1900-1907.

图/表 12

参考文献 33

1	KimD， LeeH， HongD. A survey of in-band full-duplex transmission： from the perspective of PHY and MAC layers［J］. Communications Surveys & Tutorials IEEE， 2015， 17（4）： 2017－2046.
2	李美玲，李莹， MuhaidatS，等. 非理想干扰删除下全双工中继NOMA系统的物理层安全性能研究［J］. 电子学报， 2019， 47 （1）： 183－189.
	LiM L， LiY， MuhaidatS， et al. Physical layer security for NOMA-based full duplex relay networks with non-ideal interference cancellation［J］. Acta Electronica Sinica， 2019， 47（1）：183－189. （in Chinese）
3	吴翔宇，沈莹，唐友喜. 室内环境下2.6GHz同时同频全双工自干扰信道测量与建模［J］. 电子学报， 2015， 43（1）： 1－6.
	WuX Y， ShenY， TangY X. Measurement and modeling of co-time co-frequency full-duplex self-interference channel of the indoor environment at 2.6GHz［J］. Acta Electronica Sinica， 2015， 43（1）：1－6. （in Chinese）
4	冯文江，刘国岭，孔乾坤. 非正交全双工双向中继系统差错性能分析［J］. 电子学报， 2018， 46（6）： 120－126.
	FengW J， LiuG L， KongQ K. Error performance of non-orthogonal full-duplex two-way relaying systems［J］. Acta Electronica Sinica， 2018， 46（6）： 120－126. （in Chinese）
5	SabharwalA， SchniterP， GuoD， et al. In-band full-duplex wireless： challenges and opportunities［J］. IEEE Journal on Selected Areas in Communications， 2014， 32（9）： 1637－1652.
6	HongS， BrandJ， ChoiJ， et al. Applications of self-interference cancellation in 5G and beyond［J］. IEEE Communications Magazine， 2014， 52（2）： 114－121.
7	ZhouJ， VhuangT H， DincT， et al. Integrated wideband self-interference cancellation in the RF domain for FDD and full-duplex wireless［J］. IEEE Journal of Solid-State Circuits， 2015， 50（12）： 3015－3031.
8	赵季红，何强，曲桦，等. 基于天线消除的非线性自干扰消除全双工通信［J］. 计算机工程与设计， 2017， 38（3）： 591－594.
	ZhaoJ H， HeQ， QuH， et al. Nonlinear self-interference cancellation algorithm based on antenna cancellation in full-duplex communication［J］. Computer Engineering and Design， 2017， 38（3）： 591－594. （in Chinese）
9	VenkatakrishnanS B， AlwanE A， VolakisJ L. Wideband RF self-interference cancellation circuit for phased array simultaneous transmit and receive systems［J］. IEEE Access， 2018， 6： 3425－3432.
10	SeokbongH， KwangseonK， JaehoJ. Modeling and analysis of full-duplex MIMO system based on the measurement of RF self-interference cancellation［A］. Symposium of the Korean Institute of Communications & Information Sciences［C］. Korean：［s.n.］， 2017. 1152－1153.
11	AskarR. Active self-interference cancellation mechanism for full-duplex wireless transceivers［A］. International Conference on Cognitive Radio Oriented Wireless Networks & Communications［C］. Oulu， Finland： IEEE， 2014. 539－544.
12	QuanX， LiuY， ShaoS， et al. Impacts of phase noise on digital self-interference cancellation in full-duplex communications［J］. IEEE Transactions on Signal Processing， 2017， 65（7）： 1881－1893.
13	吴飞，邵士海，唐友喜. 一种基于多天线波束成形的全双工自干扰抵消算法［J］. 电子学报， 2017， 45（1）： 8－15.
	WuF， ShaoS H， TangY X. A novel self-interference cancellation algorithm using multi-antenna beamforming in full-duplex system［J］. Acta Electronica Sinica， 2017， 45（1）： 8－15. （in Chinese）
14	刘建成，全厚德，赵宏志，等. 基于迭代变步长LMS的数字域自干扰对消［J］. 电子学报， 2016， 44（7）： 1530－1538.
	LiuJ C， QuanH D， ZhaoH Z， et al. Digital self-interference cancellation based on iterative variable step-size LMS［J］. Acta Electronica Sinica， 2016， 44（7）： 1530－1538. （in Chinese）
15	潘时龙，张方正，叶星炜，等. 基于微波光子技术的实时高分辨雷达成像［J］. 上海航天， 2018， 35（6）： 46－53.
	PanS L, ZhangF Z,YeX W,et al. Real-time high-resolution radar imaging based on microwave photonics［J］.Aerospace Shanghai, 2018, 35(6): 46－53.
16	郑小平，华楠. 光网络30年：回顾与展望［J］. 电信科学， 2016， 32（5）： 24－33.
	ZhengX P， HuaN. Review and outlook of 30 years of optical network development［J］. Telecommunications Science， 2016， 32（5）： 24－33. （in Chinese）
17	SeedsA J， HamsH， FiceM J， et al. TeraHertz photonics for wireless communications［J］. Journal of Lightwave Technology， 2015， 33（3）： 579－587.
18	ZouX， BaiW， ChenW， et al. Microwave photonics for featured applications in high-speed railways： communications， detection， and sensing［J］. Journal of Lightwave Technology， 2018， 36（19）： 4337－4346.
19	ChangM P， FokM， HomaierA， et al. Optical analog self-interference cancellation using electro-absorption modulators［J］. IEEE Microwave and Wireless Components Letters， 2013， 23（2）： 99－101.
20	ZhangY H， XiaoS L， et al. Self-interference cancellation using dual-drive Mach-Zehnder modulator for in-band full-duplex radio-over-fiber system［J］. Optics Express， 2015， 23（26）： 33205－33213.
21	ChenY， PanS L. Simultaneous wideband radio-frequency self-interference cancellation and frequency downconversion for in-band full-duplex radio-over-fiber systems［J］. Optics Letters， 2018， 43（13）： 3124－3127.
22	WangB， ChenY， ChenY. Photonic-assisted wideband frequency downconverter with self-interference cancellation and image rejection［J］. Appl Opt， 2019， 58（13）： 3539－3547.
23	ChenY， YaoJ P. Photonic-assisted RF self-interference cancellation with improved spectrum efficiency and fiber transmission capability［J］. Journal of Lightwave Technology， 2020， 38（4）： 761－768.
24	ChenY. A Photonic-based wideband RF self-interference cancellation approach with fiber dispersion immunity［J］. Journal of Lightwave Technology， 2020， 38（17）： 4618－4624.
25	BrunoJ R， LuM， DengY， et al. Broadband optical cosite interference cancellation［J］. Optical Engineering， 2013， 52（5）： 3001－3007.
26	HanX， HuoB， ShaoY， et al. RF self-interference cancellation using phase modulation and optical sideband filtering［J］. IEEE Photonics Technology Letters， 2017， 29（11）： 917－920.
27	ZhangS， XiaoS， ZhangY， et al. Directly modulated laser-based optical radio frequency self-interference cancellation system［J］. Optical Engineering， 2016， 55（2）： 026116.
28	ChangM P， LeeC L， WuB. Adaptive optical self-interference cancellation using a semiconductor optical amplifier［J］. IEEE Photonics Technology Letters， 2015， 27（9）： 1018－1021.
29	ZhouQ， FengH， ScottG， et al. Wideband co-site interference cancellation based on hybrid electrical and optical techniques［J］. Optics Letters， 2014， 39（22）： 6537－6540.
30	PhotonicsGereral. MPC-Polarization Controller. ［DB/OL］. http：//www.generalphotonics.com/index.php/product/mpc-polarization-controller/， 2020-10-10.
31	LiC， WangJ， ZhengF C， et al. Overhearing-based co-operation for two-cell network with asymmetric uplink-downlink traffics［J］. IEEE Transactions on Signal & Information Processing Over Networks， 2016， 2（3）： 350－361.
32	LiC， YangH J， SunF， et al. Multi-user overhearing for cooperative two-way multi-antenna relays［J］. IEEE Transactions on Vehicular Technology， 2015， 65（5）： 3792－3802.
33	LiC， ZhangS， LiuP， et al. Overhearing protocol design exploiting inter-cell interference in cooperative green networks［J］. IEEE Transactions on Vehicular Technology， 2016， 65（1）： 441－446.

参数	取值
激光器波长	1549.14nm
激光器功率	16dBm
激光器相对强度噪声	-155dB/Hz
激光器线宽	1MHz
调制器半波电压	4.2V
调制器差损	<4dB
光滤波器波长	1260~1650nm
光滤波器3dB带宽	5nm
EDFA输出功率	15dBm
EDFA噪声系数	<5dB
PD响应度	0.7A/W

参数	取值
激光器波长	1549.14nm
激光器功率	16dBm
激光器相对强度噪声	-155dB/Hz
激光器线宽	1MHz
调制器半波电压	4.2V
调制器差损	<4dB
光滤波器波长	1260~1650nm
光滤波器3dB带宽	5nm
EDFA输出功率	15dBm
EDFA噪声系数	<5dB
PD响应度	0.7A/W

参考文献	工作频率	干扰消除量	SFDR	优势	限制
［19］	0.9~2.4GHz	单频：> 65dB 宽带：> 30dB	未测试	干扰消除量大，电吸收调制器容易实现集成	光纤支路、可调光衰减器及电延迟线必须严格匹配；电吸收调制器的啁啾明显
［23］	8~12.4GHz	单频：> 40dB 宽带：>22dB		单边带调制频谱效率高；抑制了周期性功率衰落	存在直流漂移，系统工作频率范围有限
［27］	0.7~4.8GHz	宽带：>37dB		结构简单，低频宽带干扰抑制量大，存在反馈回路，可以实时减少干扰	直调激光器带宽有限；光延迟线和可调光衰减器响应速度慢；双光源必须严格相干
［28］	0.7~1.1GHz	单频：>56dB 宽带：>38dB		采用反馈回路结合算法处理，在消除干扰的同时最大化有用信号功率	双光源必须严格相干；两路光纤的衰减和延时必须严格匹配
本文	5~20GHz	单频：>45dB 宽带：>25dB	99.4dB·Hz^2/3	无直流漂移，未使用延时模块，工作频率宽，可实现天线拉远	偏振不稳定

参考文献	工作频率	干扰消除量	SFDR	优势	限制
［19］	0.9~2.4GHz	单频：> 65dB 宽带：> 30dB	未测试	干扰消除量大，电吸收调制器容易实现集成	光纤支路、可调光衰减器及电延迟线必须严格匹配；电吸收调制器的啁啾明显
［23］	8~12.4GHz	单频：> 40dB 宽带：>22dB		单边带调制频谱效率高；抑制了周期性功率衰落	存在直流漂移，系统工作频率范围有限
［27］	0.7~4.8GHz	宽带：>37dB		结构简单，低频宽带干扰抑制量大，存在反馈回路，可以实时减少干扰	直调激光器带宽有限；光延迟线和可调光衰减器响应速度慢；双光源必须严格相干
［28］	0.7~1.1GHz	单频：>56dB 宽带：>38dB		采用反馈回路结合算法处理，在消除干扰的同时最大化有用信号功率	双光源必须严格相干；两路光纤的衰减和延时必须严格匹配
本文	5~20GHz	单频：>45dB 宽带：>25dB	99.4dB·Hz^2/3	无直流漂移，未使用延时模块，工作频率宽，可实现天线拉远	偏振不稳定
