基于APD与PIN接收机的UWOC系统误码率性能优化研究

doi:10.12263/DZXB.20201222

电子学报 ›› 2022, Vol. 50 ›› Issue (2): 446-454.DOI: 10.12263/DZXB.20201222

基于APD与PIN接收机的UWOC系统误码率性能优化研究

史宏强, 李岳衡, 黄平, 谭跃跃, 刘陕陕, 居美艳

河海大学计算机与信息学院, 江苏南京 211100

收稿日期:2020-10-30 修回日期:2021-03-04 出版日期:2022-02-25
- 通讯作者:
- 李岳衡
- 作者简介:
- 史宏强男，1996年10月出生，江苏泰州人.河海大学计算机与信息学院硕士研究生.主要研究方向为水下无线光通信．E-mail: shq829@vip.qq.com
  李岳衡（通讯作者）男，1971年出生，湖南永兴人.于东南大学获工学博士学位.现为河海大学教授，研究生导师.主要研究方向为水下无线光通信、人工智能与数学优化、大规模MIMO传输技术等．
- 基金资助:
- 中央高校基本科研业务费项目 (2019B15714); 国家自然科学基金 (61832005)

Study on the BER Optimization of UWOC Systems Based on APD and PIN Receivers

SHI Hong-qiang, LI Yue-heng, HUANG Ping, TAN Yue-yue, LIU Shan-shan, JU Mei-yan

School of Computer and Information, Hohai University, Nanjing, Jiangsu 211100, China

Received:2020-10-30 Revised:2021-03-04 Online:2022-02-25 Published:2022-02-25
- Corresponding author:
- LI Yue-heng
- Supported by:
- Program of Fundamental Research Funds for the Central Universities (2019B15714); National Natural Science Foundation of China (61832005)

摘要/Abstract

摘要：

本文主要研究采用雪崩光电二极管（Avalanche PhotoDiode，APD）和PIN（Positive-Intrinsic-Negative）光电二极管作为接收机时，水下无线光通信（Underwater Wireless Optical Communication，UWOC）系统的误码率（Bit Error Rate，BER）性能及其优化.具体而言，提出并通过数值仿真验证了一种含指向误差的双指数函数路径损耗模型，以更全面地描述清澈海洋水质UWOC的信道特性.基于此模型，在上述两种接收机场景下，分别推导了采用OOK（On-Off Keying）调制时UWOC系统的理论BER闭型表达；以最小化BER为优化目标，证明该优化问题实际上是一个关于接收机倾斜角的凸优化问题，并给出了相应的理论解与数值仿真验证.理论分析和仿真结果均表明：根据理论计算与仿真得到的最佳倾斜角，可以合理地倾斜接收机，相较于未倾斜前的UWOC系统误码性能，其性能提升幅度最大能达到 $71.68$ %.

关键词: 水下无线光通信, 指向误差, 误码率, 凸优化, 蒙特卡洛数值仿真

Abstract:

The bit error rate(BER) and its associated optimization of an underwater wireless optical communication(UWOC) system employing avalanche photodiode(APD) and positive-intrinsic-negative(PIN) photodiode as receivers were investigated. For this purpose, a double-exponential path loss channel that takes the pointing error into account was proposed, which was verified by numerical simulations to be more suitable for modeling the characteristics of UWOC under clear ocean water links. Based on this model, the theoretical expressions of system BER were deduced when we adopted on-off keying(OOK) modulation in two different receiver scenarios mentioned above. To minimize the BER further, we proved that the problem is actually a simple convex optimization problem about the tilting angle of the receiver, and then provided possible theoretical solution and its corresponding numerical verifications. Both theoretical analysis and simulation results show that according to the optimal tilting angle obtained by theoretical calculation and simulations, the receiver can be reasonably tilted; and the BER performance can be improved up to 71.68% compared with the one before tilting.

Key words: underwater wireless optical communication, pointing error, bit error rate, convex optimization, Monte Carlo numerical simulation

中图分类号:

TN929.3

史宏强, 李岳衡, 黄平, 等. 基于APD与PIN接收机的UWOC系统误码率性能优化研究[J]. 电子学报, 2022, 50(2): 446-454.

Hong-qiang SHI, Yue-heng LI, Ping HUANG, et al. Study on the BER Optimization of UWOC Systems Based on APD and PIN Receivers[J]. Acta Electronica Sinica, 2022, 50(2): 446-454.

图/表 10

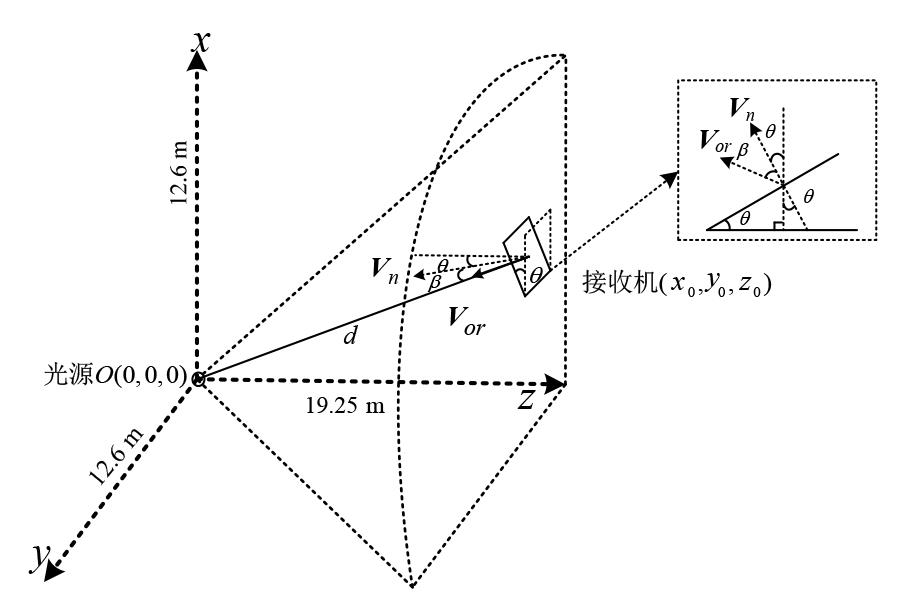

图1 UWOC系统几何配置模型

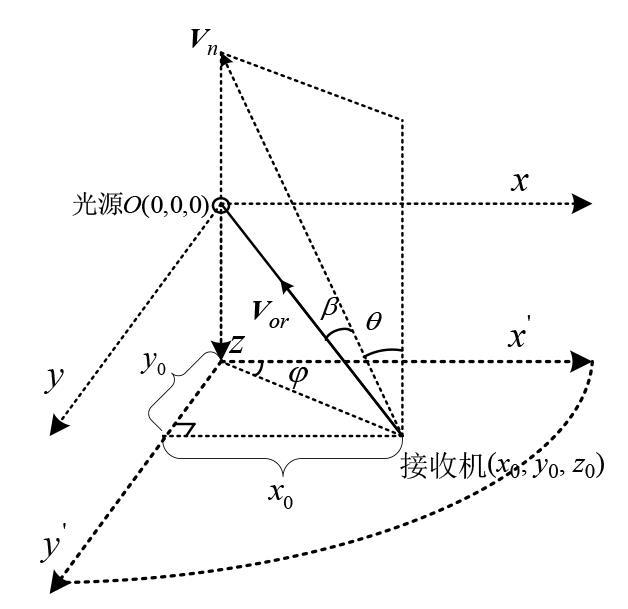

图2 接收机平面法线在x-y面第一象限上的投影

表1 MCNS主要参数

参数	取值	参数	取值
发射机距接收机距离	$1 ~ 30 m$	接收透镜直径	$20 c m$
光波束宽度	0.003 $m$	最大波束偏移角	$20 °$
总发射光子数	$109$	存活门限	$10 - 4$
光波长	532 $n m$	接收透镜FOV	$180 °$

表1 MCNS主要参数

参数	取值	参数	取值
发射机距接收机距离	$1 ~ 30 m$	接收透镜直径	$20 c m$
光波束宽度	0.003 $m$	最大波束偏移角	$20 °$
总发射光子数	$109$	存活门限	$10 - 4$
光波长	532 $n m$	接收透镜FOV	$180 °$

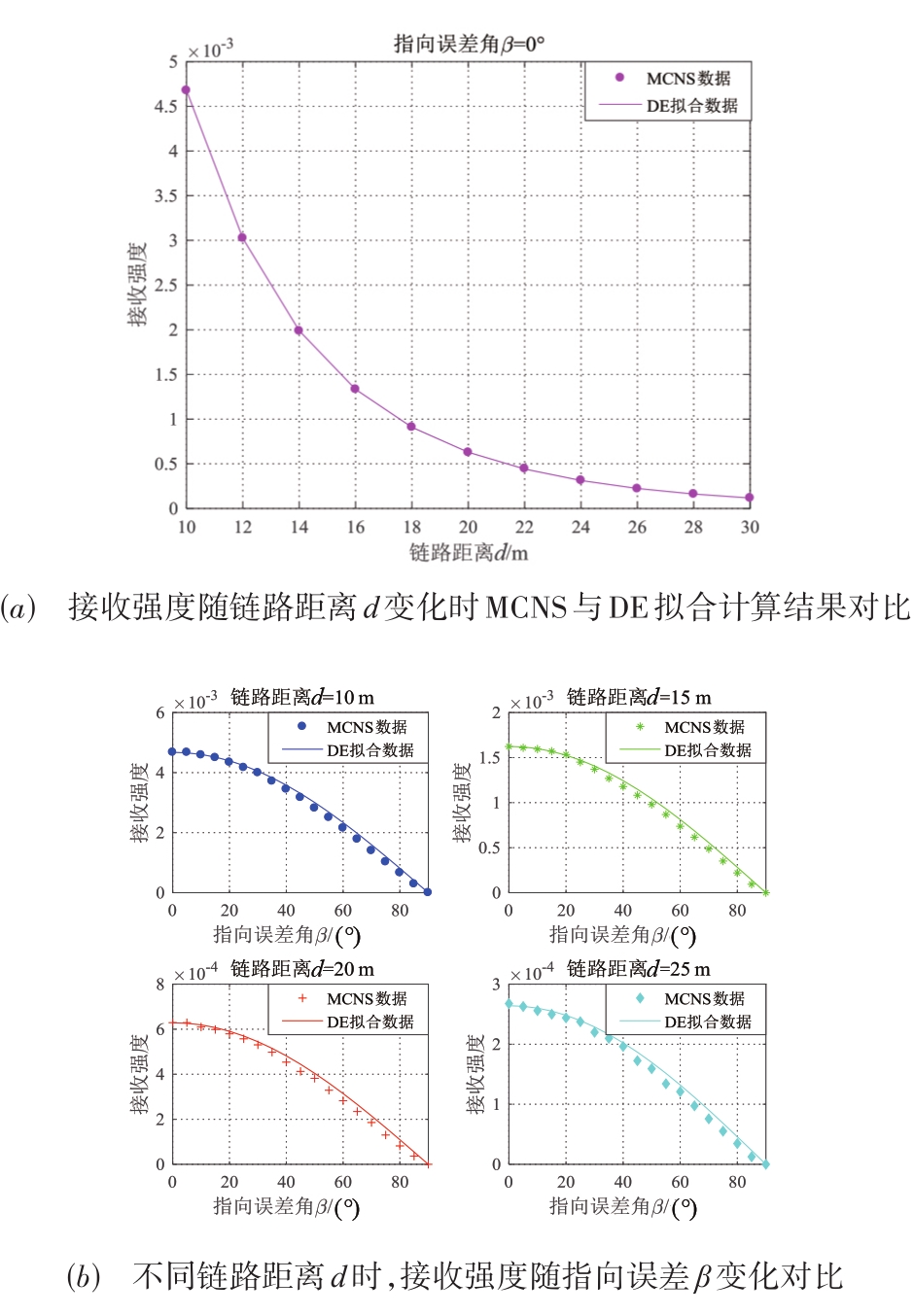

图3 MCNS与双指数拟合对比图

表2 10~30 m清澈海洋水质DE函数拟合系数及拟合误差

拟合系数 $C 1$	0.979 0× $10 - 4$
拟合系数 $C 2$	-0.149 9
拟合系数 $C 3$	4.416 2× $10 - 4$
拟合系数 $C 4$	-0.287 6
拟合误差	2.183 1× $10 - 4$

表2 10~30 m清澈海洋水质DE函数拟合系数及拟合误差

拟合系数 $C 1$	0.979 0× $10 - 4$
拟合系数 $C 2$	-0.149 9
拟合系数 $C 3$	4.416 2× $10 - 4$
拟合系数 $C 4$	-0.287 6
拟合误差	2.183 1× $10 - 4$

表3 APD/PIN接收机BER仿真主要参数

仿真参数	参数取值
发射光功率 $P s$	$0.08 w / 0.6 w$
普朗克常数 $h$	6.6× $10 - 34 J · s$
离子化率 $ξ$	0.06
海水中光速 $c$	2.26 $× 108 m / s$
波尔兹曼常数 $K$	1.38× $10 - 23 J / K$
电子带宽 $B$	100 $M H z$
负载电阻 $R L$	100 $Ω$
等效温度 $T$	290 $K$
系统噪声系数 $F$	4
APD平均增益 $G$	10
量子效率 $η$	0.82
电子电荷q	1.6× $10 - 19 C$

表3 APD/PIN接收机BER仿真主要参数

仿真参数	参数取值
发射光功率 $P s$	$0.08 w / 0.6 w$
普朗克常数 $h$	6.6× $10 - 34 J · s$
离子化率 $ξ$	0.06
海水中光速 $c$	2.26 $× 108 m / s$
波尔兹曼常数 $K$	1.38× $10 - 23 J / K$
电子带宽 $B$	100 $M H z$
负载电阻 $R L$	100 $Ω$
等效温度 $T$	290 $K$
系统噪声系数 $F$	4
APD平均增益 $G$	10
量子效率 $η$	0.82
电子电荷q	1.6× $10 - 19 C$

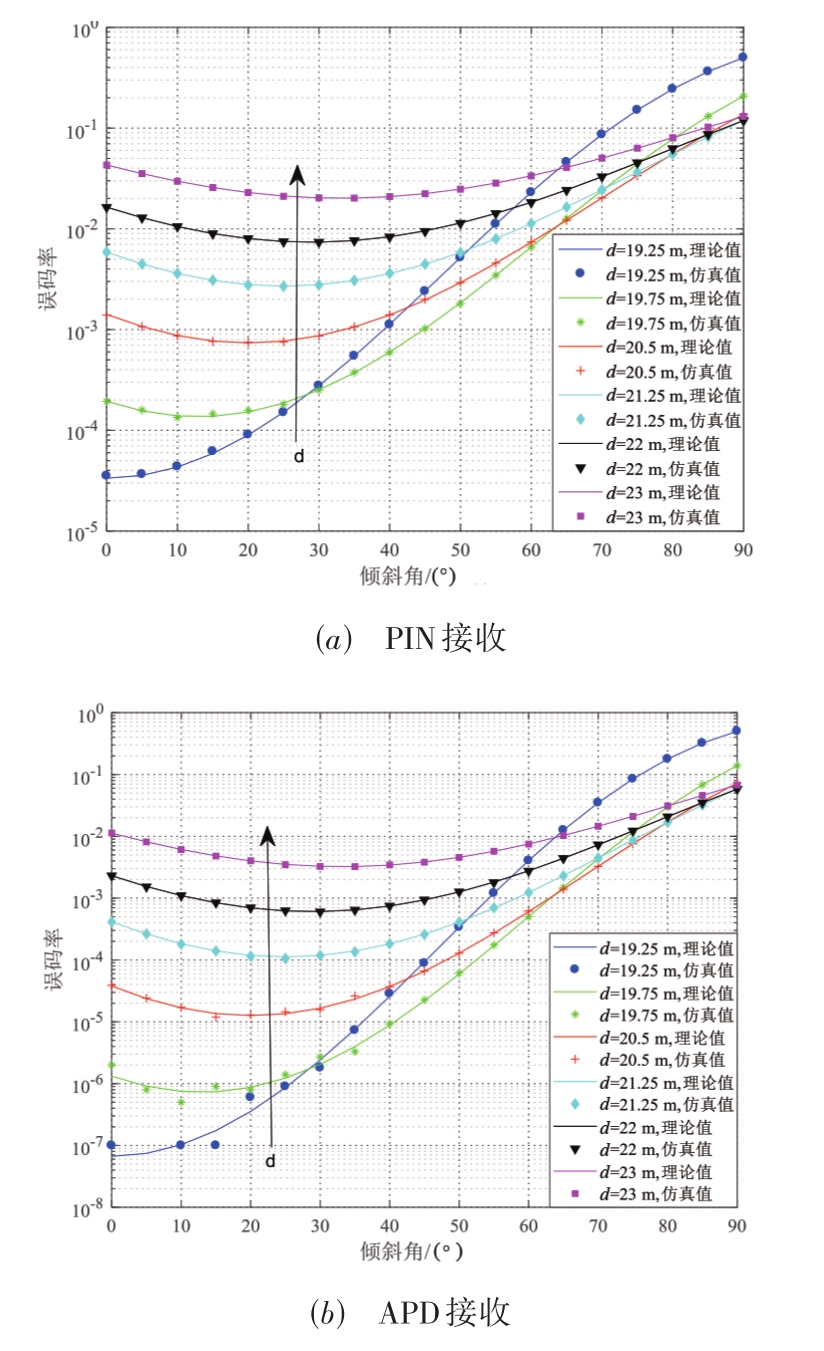

图4 不同链路距离下UWOC系统BER随接收机倾斜角变化曲线

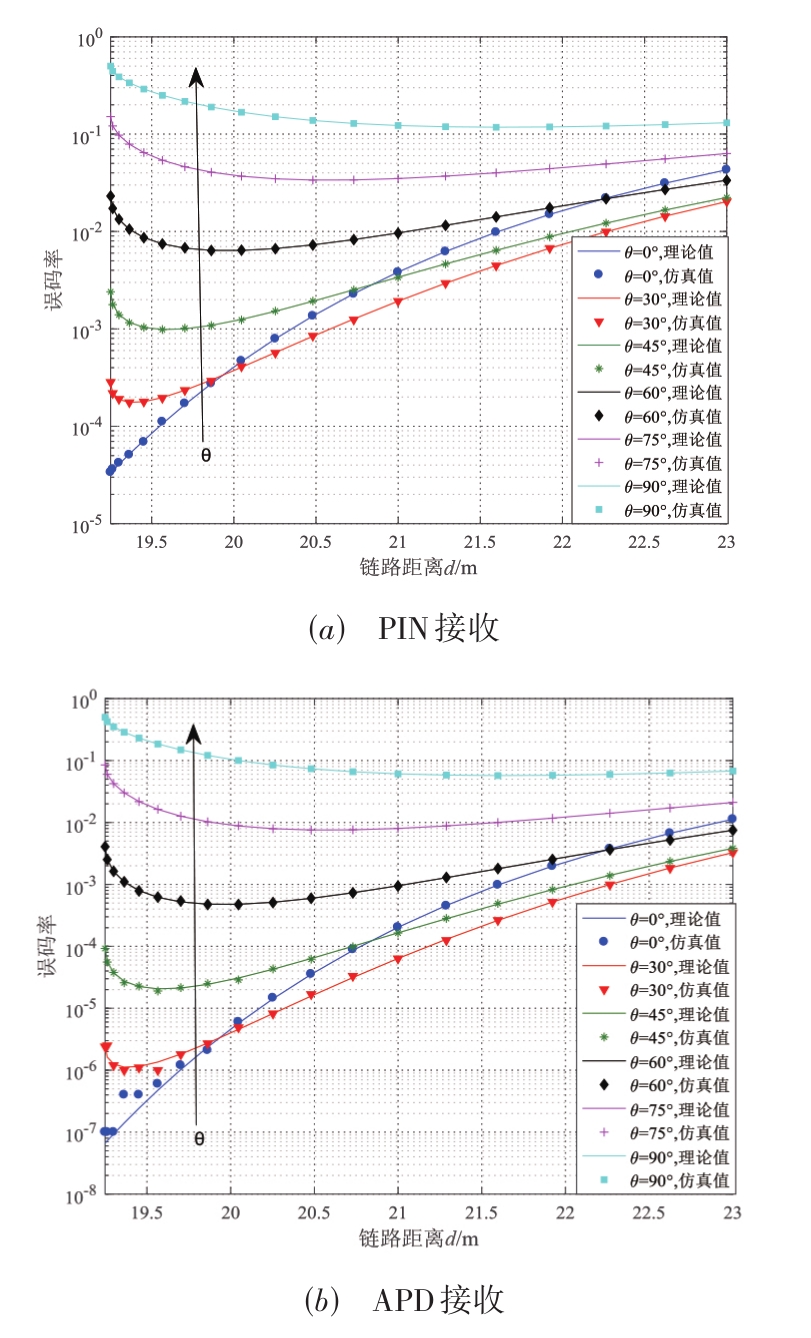

图5 接收机倾斜角一定时UWOC系统BER随距离d变化曲线

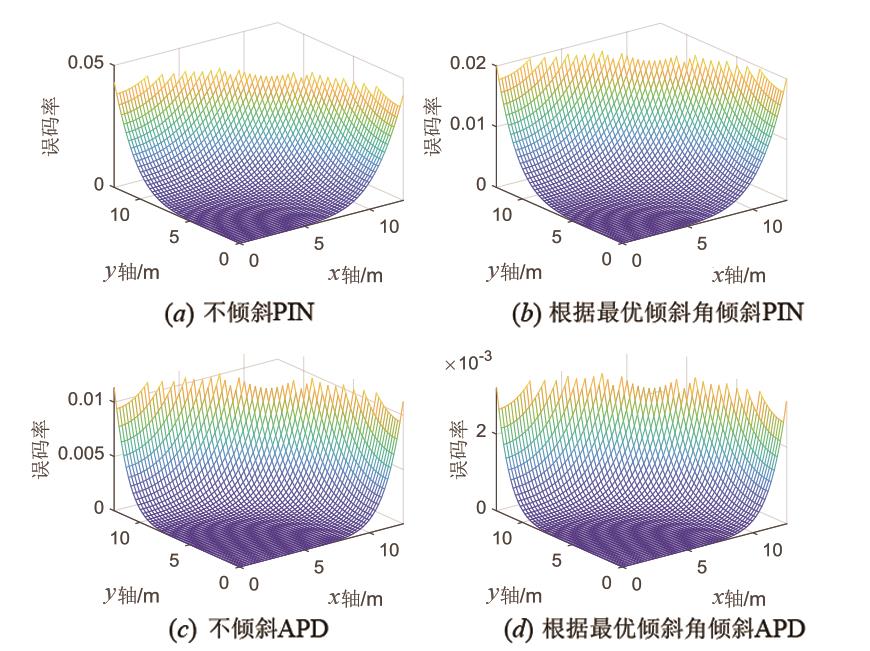

图6 UWOC系统BER随接收机坐标变化曲面

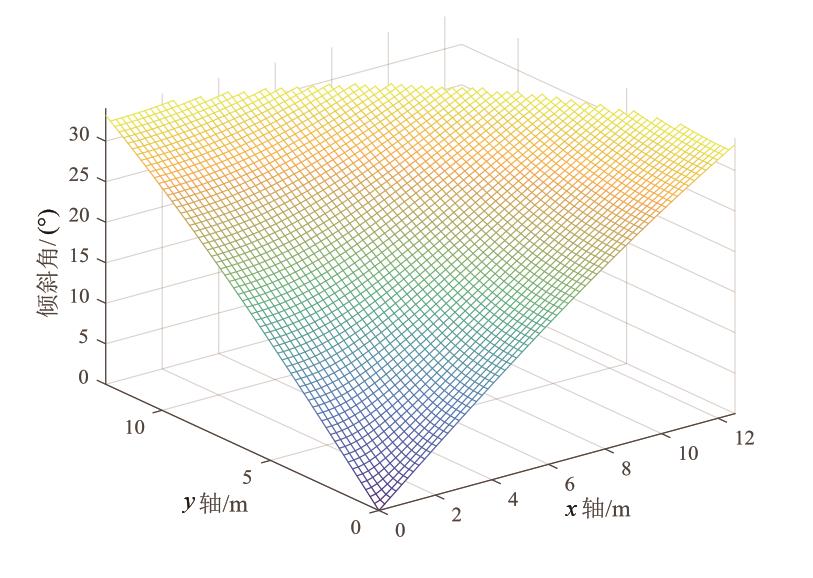

图7 接收机位于x-y平面不同坐标点时最优倾斜角分布曲面图

参考文献 21

1	张行, 常颖, 宋康, 等. 一种新颖的水声信道参数估计算法[J]. 电子学报, 2019, 47(2): 509-512.
	ZHANGX, CHANGY, SONGK, et al. A novel parameter estimation algorithm for underwater acoustic channels[J]. Acta Electronica Sinica, 2019, 47(2): 509-512. (in Chinese)
2	罗文宇, 许丽, 邵霞. 软件定义无线环境: 技术、机遇与挑战[J]. 电子学报, 2020,48(9):1850-1859.
	LUOW Y, XUL, SHAOX. Software-defined wireless environments: Technique, opportunities and challenges[J]. Acta Electronica Sinica, 2020, 48(9): 1850-1859. (in Chinese)
3	SPAGNOLOGS, COZZELLAL, LECCESEF. Underwater optical wireless communications: Overview[J]. Sensors, 2020, 20(8): 1-14.
4	ALIM F, JAYAKODYD N K, CHURSINY A, et al. Recent advances and future directions on underwater wireless communications[J]. Archives of Computational Methods in Engineering, 2019, 26(100): 1-34.
5	陈丹, 雷雨, 柯熙政. 无线光自适应副载波MDPSK调制系统特性分析[J]. 电子学报, 2018, 46(7): 1748-1753.
	CHEND, LEIY, KEX Z. Performance analysis of wireless optical adaptive subcarrier MDPSK modulation system[J]. Acta Electronica Sinica, 2018, 46(7): 1748-1753. (in Chinese)
6	MOBLEYC D. Light and Water: Radiative Transfer in Natural Waters[M]. San Diego, USA: Academic Press, 1994.
7	ILLIE, BOUANANIF E, PARKK H, et al. An improved accurate solver for the time-dependent RTE in underwater optical wireless communications[J]. IEEE Access, 2019, 2019(7): 96478-96494.
8	SimulationCOX W., Modeling, and Design of Underwater Optical Communication Systems[D]. Raleigh, USA: North Carolina State University, 2012.
9	GABRIELC, KHALIGHIM A, BOURENNANES, et al. Monte-Carlo-based channel characterization for underwater optical communication systems[J]. Journal of Optical Communications and Networking, 2013, 5(1): 1-11.
10	RAMAVATHP N, UDUPIS A, KRISHNANP. High-speed and reliable underwater wireless optical communication system using multiple-input multiple-output and channel coding techniques for IoUT applications[J]. Optics Communications, 2020, 461(2020): 125229.
11	NEZAMALHOSSEINIS A, CHENL R. Optimal power allocation for MIMO underwater wireless optical communication systems using channel state information at the transmitter[J]. IEEE Journal of Oceanic Engineering, 2020, 46(1): 319-325.
12	JAMALIM V, SALEHIJ A, AKHOUNDIF. Performance studies of underwater wireless optical communication systems with spatial diversity: MIMO scheme[J]. IEEE Transactions on Communications, 2017, 65(3): 1176-1192.
13	AKHOUNDIF, SALEHIJ A, TASHAKORIA. Cellular underwater wireless optical CDMA network: Performance analysis and implementation concepts[J]. IEEE Transactions on Communications, 2015, 63(3): 882-891.
14	WANGC, YUH Y, ZHUY J. A long distance underwater visible light communication system with single photon avalanche diode[J]. IEEE Photonics Journal, 2017, 8(5): 1-11.
15	AGRAWALG P. Fiber-Optic communications systems(Ch.4)[M]. New Jersey, USA: John Wiley & Sons Inc, 2002.
16	HAMZAT, KHALIGHIM A, BOURENNANES, et al. Investigation of solar noise impact on the performance of underwater wireless optical communication links[J]. Optics Express, 2016, 24(22): 25832-25845.
17	XUJ, SONGY, YUX, et al. Underwater wireless transmission of high-speed QAM-OFDM signals using a compact red light laser[J]. Optics Express, 2016, 24(8): 8097-8109.
18	DASM P A, ARJUNP, BHASKARANA S, et al. Estimation of maximum range for underwater optical communication using PIN and avalanche photodetectors[C]//International Conference on Advances in Computing and Communication Engineering. Sathyamangalam, India: IEEE, 2019: 1-6.
19	MOSERS M. Capacity results of an optical intensity channel with input-dependent gaussian noise[J]. IEEE Transactions on Information Theory, 2012, 58(1): 207-223.
20	FANGX, KHALIGHIM A, BOURENNANE, S. Impact of different noise sources on the performance of PIN- and APD-based FSO receivers[C]//International Conference on Telecommunications. Graz, Austria: IEEE, 2012: 211-218.
21	陈宝林. 最优化理论与算法[M]. 北京：清华大学出版社，1989.
