基于阵列划分的近场DOA估计算法

doi:10.12263/DZXB.20201364

电子学报 ›› 2022, Vol. 50 ›› Issue (9): 2110-2118.DOI: 10.12263/DZXB.20201364

基于阵列划分的近场DOA估计算法

陈光辉¹, 曾孝平¹, 焦爽²

^1.重庆大学微电子与通信工程学院, 重庆 400044
^2.中国大唐集团科学技术研究院有限公司中南电力试验研究院, 河南郑州 450000

收稿日期:2020-12-01 修回日期:2021-08-31 出版日期:2022-09-25
- 通讯作者:
- 曾孝平
- 作者简介:
- 陈光辉男， 1996年生，河南郸城人，现为重庆大学微电子与通信工程学院研究生，主要研究方向：阵列信号处理.E-mail: chenguanghui@cqu.edu.cn
  曾孝平（）男， 1956年生，四川广安人，现为重庆大学微电子与通信工程学院教授，主要研究方向：阵列信号处理，智能通信.E-mail: zxp@cqu.edu.cn
  焦爽女， 1996年生，河南延津人，现为中国大唐集团科学技术研究院有限公司中南电力试验研究院工程师.主要研究方向：阵列信号处理.E-mail: 1415523904@qq.com
- 基金资助:
- 重庆市技术创新与应用发展专项重点项目 (cstc2019jscx-zdztzxX0045)

Near-Field DOA Estimation Algorithm Using Array Partition

CHEN Guang-hui¹, ZENG Xiao-ping¹, JIAO Shuang²

^1.College of Microelectronics and Communication Engineering，Chongqing University，Chongqing 400044，China
^2.Central South Electric Power Test Research Institute，China Datang Group Science and Technology Research Institute Co. ，Ltd. ，Zhengzhou，Henan 450000，China

Received:2020-12-01 Revised:2021-08-31 Online:2022-09-25 Published:2022-10-26
- Corresponding author:
- ZENG Xiao-ping

摘要/Abstract

摘要：

该文提出一种利用阵列划分的近场到达方向（Direction Of Arrival，DOA）估计算法.首先，通过划分阵列和四阶累积量构造一个仅包含DOA信息的托普利兹矩阵；然后，由于多重信号分类（Multiple Signal Classification，MUSIC）算法的空间谱在谱峰处是一个断点、且趋近较大值，因此，为得到高分辨率谱峰，该算法通过求解空间谱的一阶导数构造一个新 “空间谱”；最后，通过一维MUSIC算法估计近场信源的距离.仿真结果表明，该算法在低信噪比下提高了DOA的估计精度，且不需要二维谱峰搜索，只需K+1次一维谱峰搜索.

关键词: DOA估计, 近场, 阵列划分, 四阶累积量, 空间谱, 距离

Abstract:

This paper proposes a near-field direction of arrival(DOA) estimation algorithm by using array partition. Firstly, the fourth-order cumulant and array partition are used to construct a Toeplitz matrix with only DOA information. Secondly, the spatial spectrum of multiple signal classification(MUSIC) algorithm at the spectrum peak is a breakpoint and approaches a larger value. Thus, to obtain high-resolution spectral peak, the first derivative of spatial spectrum is used to construct a new ‘spatial spectrum’. Finally, the range of near-field source is estimated by the one-dimensional MUSIC algorithm. The simulation results show that the proposed algorithm improves the accuracy of DOA estimation at low signal to noise ratio. In addition, the proposed algorithm does not require two-dimensional spectral peak search, and it requires K+1 one-dimensional spectral peak search.

Key words: DOA estimation, near-field, array partition, fourth-order cumulant, spectral peak, range

中图分类号:

TN911.23

陈光辉, 曾孝平, 焦爽. 基于阵列划分的近场DOA估计算法[J]. 电子学报, 2022, 50(9): 2110-2118.

CHEN Guang-hui, ZENG Xiao-ping, JIAO Shuang. Near-Field DOA Estimation Algorithm Using Array Partition[J]. Acta Electronica Sinica, 2022, 50(9): 2110-2118.

图/表 13

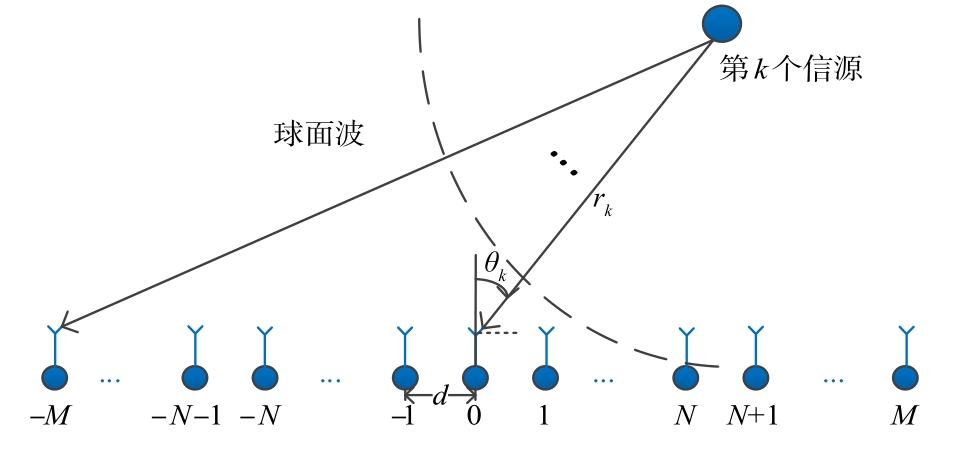

图1 近场模型的接收阵列

表1 本文算法的步骤

第1步	根据式 (10) 计算 $c 1$ , $c 2$ , $c 3$ , $c 4$ , $c 5$
第2步	根据式 (17) 构造向量 $c$
第3步	根据向量 $c$ 构造托普利兹矩阵 $C H$
第4步	根据式(22)和(23)构造空间谱 $P (θ)$
第5步	根据式(25)构造新"空间谱" $y (θ)$ ,并估计近场信源的DOA
第6步	根据式 (28) 估计近场信源的距离

表1 本文算法的步骤

第1步	根据式 (10) 计算 $c 1$ , $c 2$ , $c 3$ , $c 4$ , $c 5$
第2步	根据式 (17) 构造向量 $c$
第3步	根据向量 $c$ 构造托普利兹矩阵 $C H$
第4步	根据式(22)和(23)构造空间谱 $P (θ)$
第5步	根据式(25)构造新"空间谱" $y (θ)$ ,并估计近场信源的DOA
第6步	根据式 (28) 估计近场信源的距离

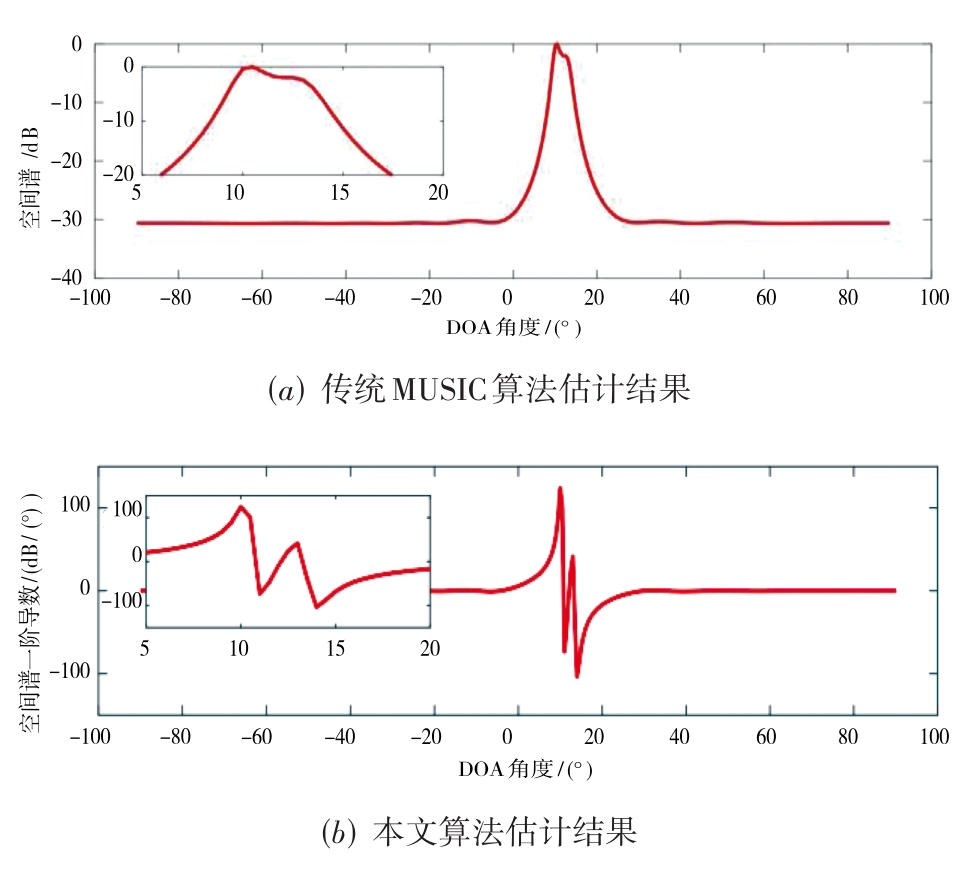

图2 DOA=(10°, 13°), 信噪比SNR=0 dB的对比图

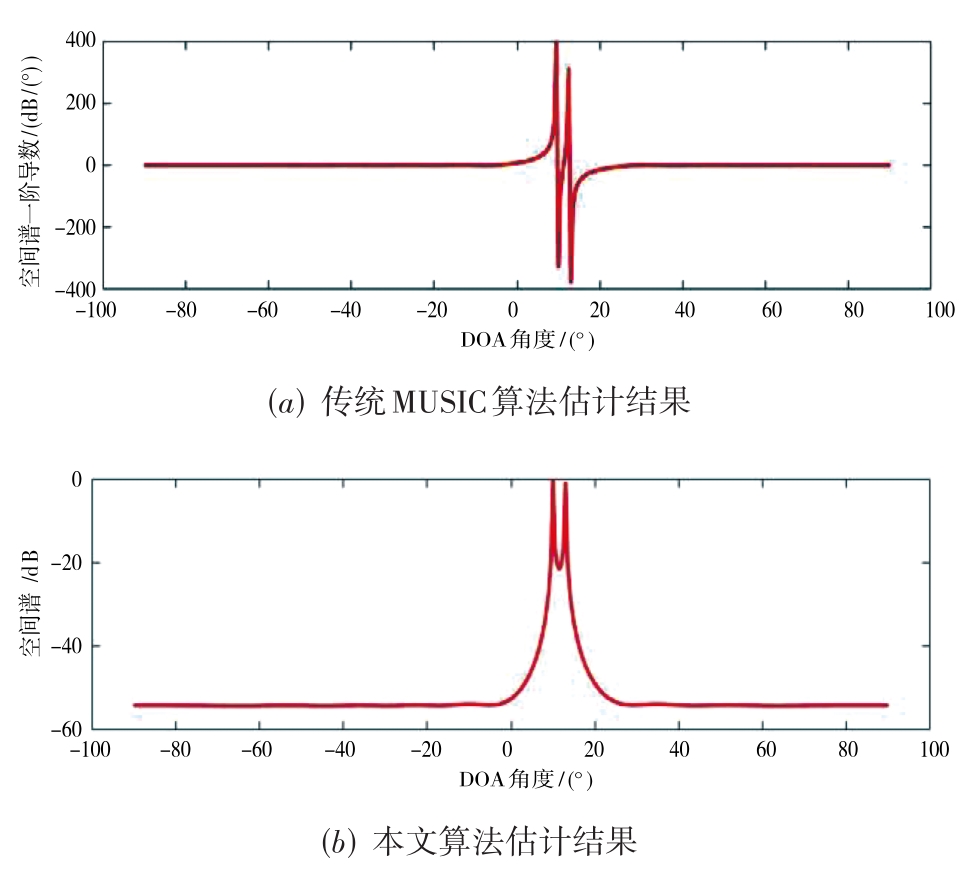

图3 DOA=(10°, 13°), 信噪比SNR=20 dB的对比图

表2 仿真参数表

参数	参数值
接收阵列天线个数 (2M+1)	9
接收阵元天线间距 d	$λ$ /4
采样快拍数 L	100
步长h	0.01
信噪比SNR	0 (dB)

表2 仿真参数表

参数	参数值
接收阵列天线个数 (2M+1)	9
接收阵元天线间距 d	$λ$ /4
采样快拍数 L	100
步长h	0.01
信噪比SNR	0 (dB)

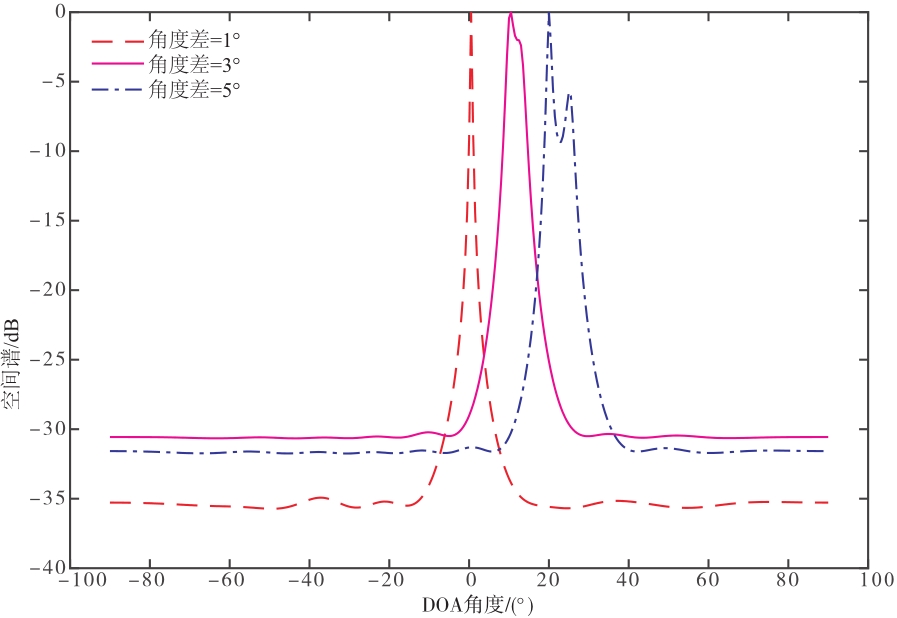

图4 文献 [19] 中DOA估计结果图

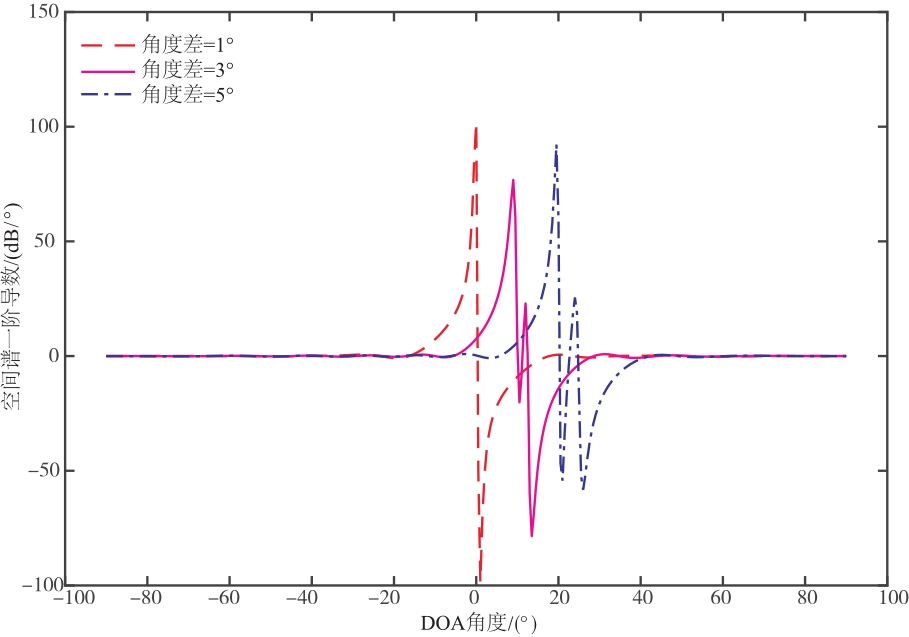

图5 本文算法的DOA估计结果图

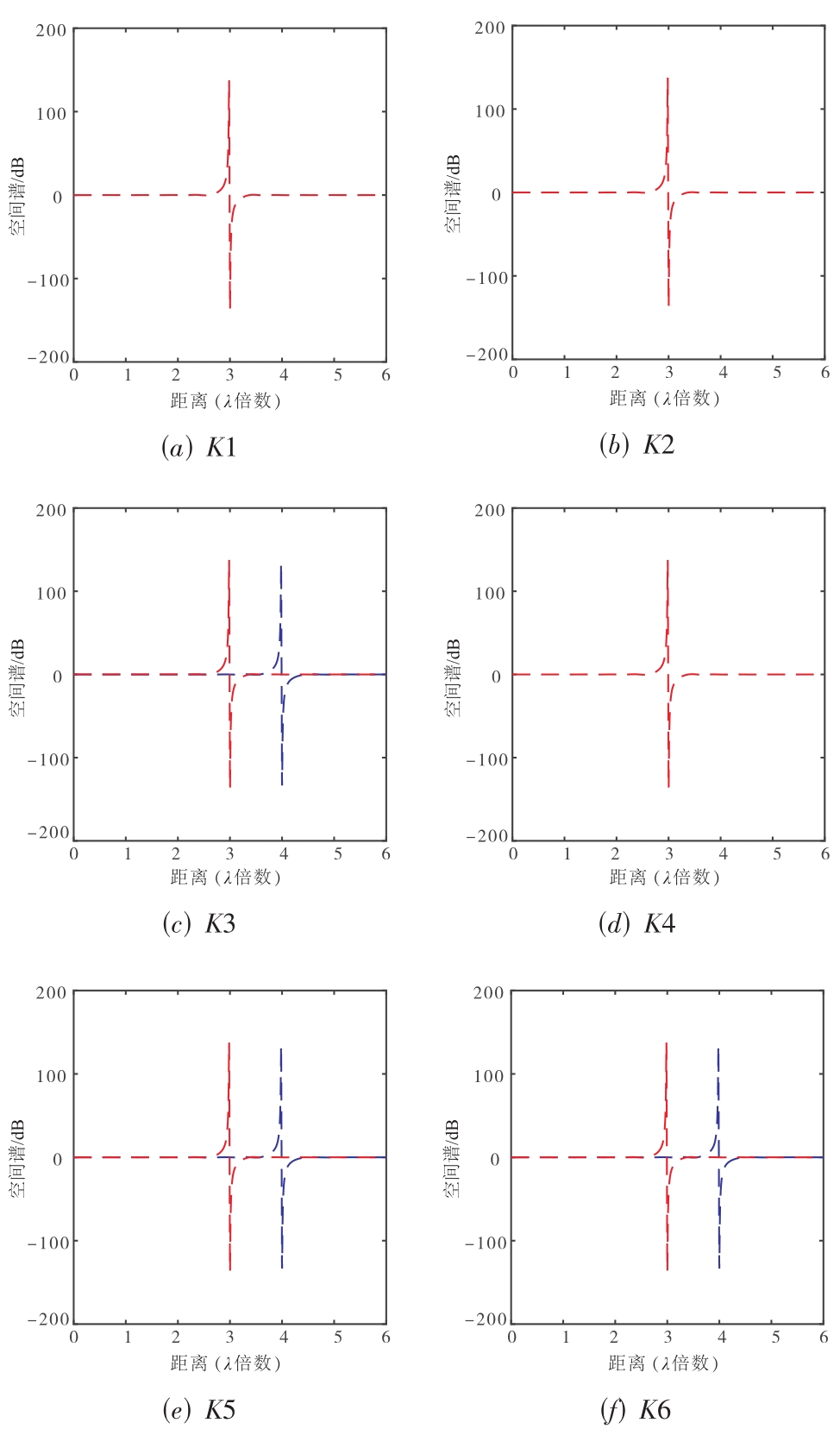

图6 文献 [19] 和本文算法的距离估计结果图

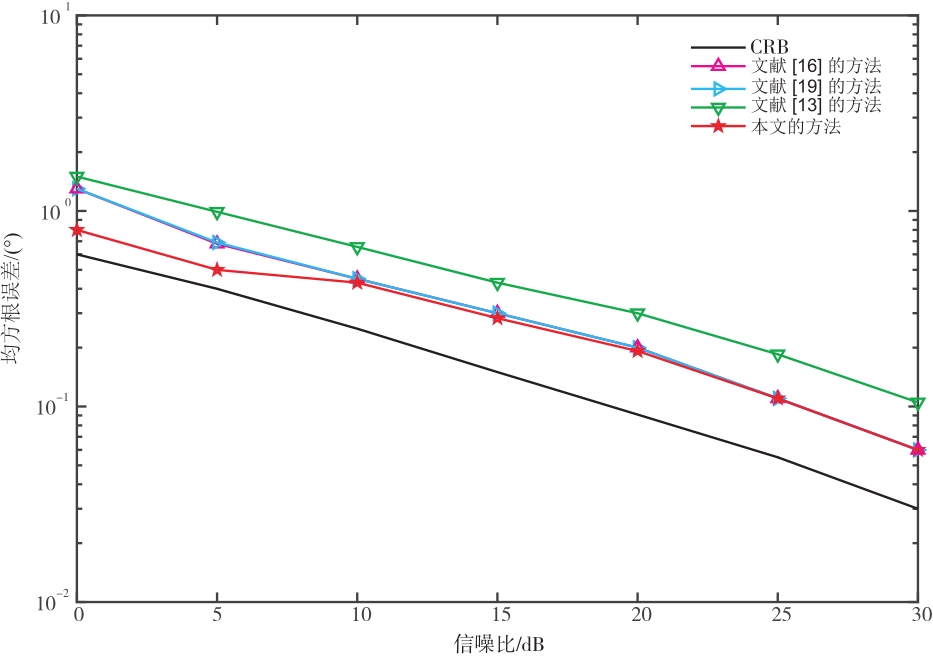

图7 DOA的均方根误差与信噪比关系图

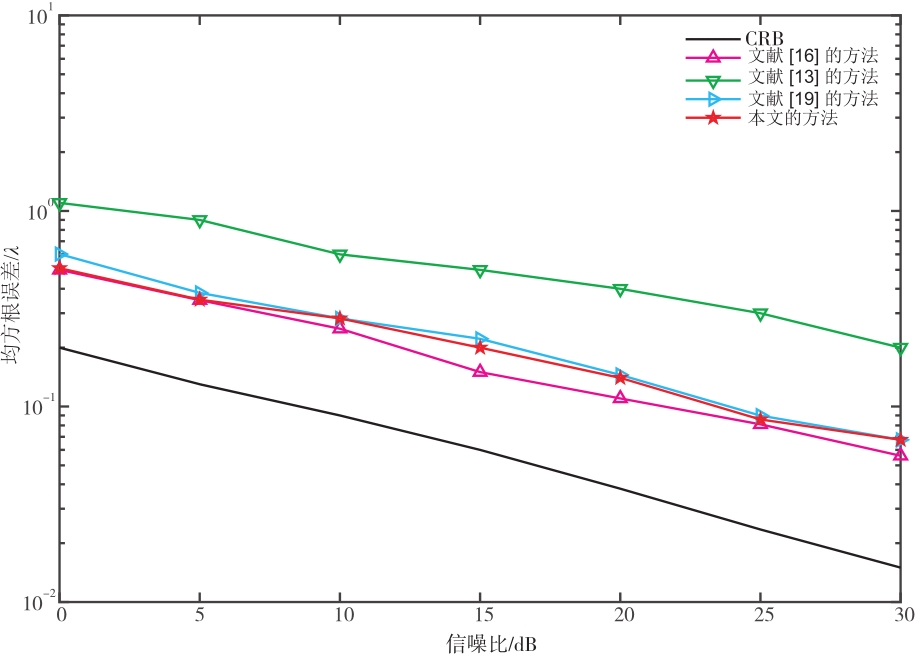

图8 距离的均方根误差与信噪比关系图

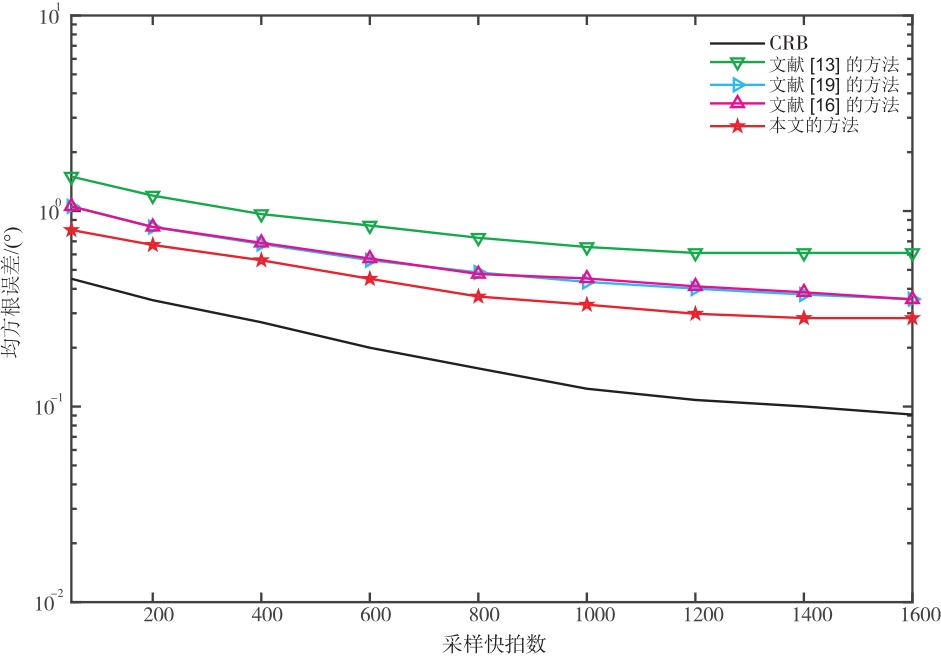

图9 DOA的均方根误差与采样快拍数关系图

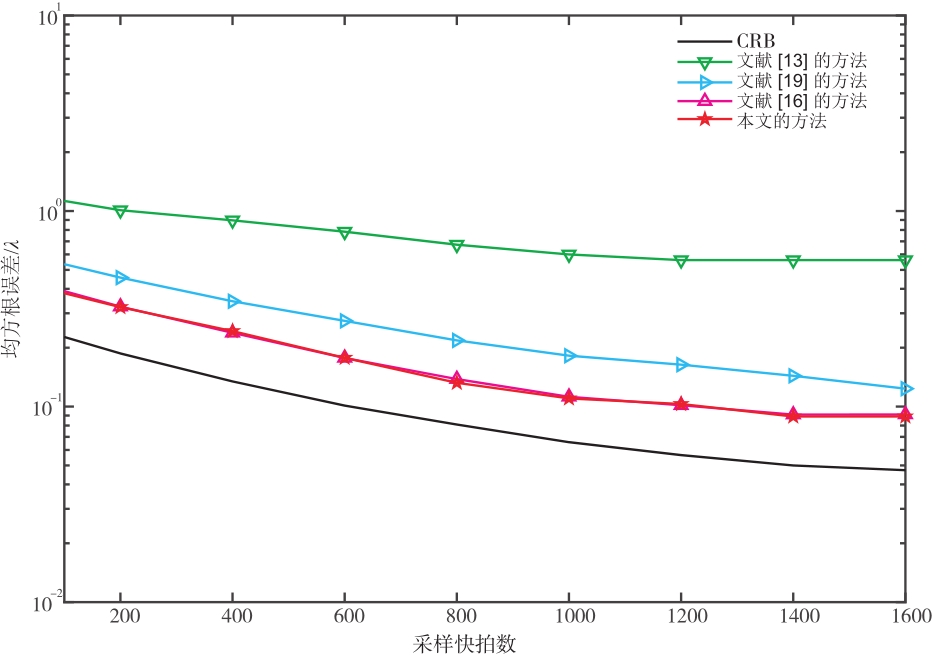

图10 距离的均方根误差与采样快拍数关系图

表3 计算复杂度

方法	计算复杂度
文献 [11]	$O 9 (2 M + 1) 2 L + 4 / 3 (2 M + 1) 3 + n g n l (2 M + 1) 2 K (2 M + 1) 2$
文献 [13]	$O 9 (2 M + 1) 2 L + 4 / 3 (2 M + 1) 3$
文献 [15]	$O 9 (2 M + 1) 2 L + 9 (4 M + 1) 2 L + 4 / 3 (2 M + 1) 3 + 4 / 3 (4 M + 1) 3 + n g (4 M + 1) 2 + n l K (2 M + 1) 2$
文献 [16]	$O 9 (2 M + 1) 2 L + 4 / 3 (2 M + 1) 3 + 1 / 2 (K - 1) K M + n l K (2 M + 1) 2 + n g (M / 2 + 1) 2 + 1 2$
文献 [19]	$O 9 (2 M + 1) 2 L + 9 (4 M + 1) 2 L + 4 / 3 (2 M + 1) 3 + 4 / 3 (4 M + 1) 3 + n g (4 M + 1) 2 + n l K (2 M + 1) 2$
本文算法	$O 9 (M / 2 + 1) 2 + 1 L + 9 (2 M + 1) 2 L + 4 / 3 (M / 2 + 1) 2 + 1 3 + 4 / 3 (2 M + 1) 3 + n l K (2 M + 1) 2 + n g (M / 2 + 1) 2 + 1 2$

表3 计算复杂度

方法	计算复杂度
文献 [11]	$O 9 (2 M + 1) 2 L + 4 / 3 (2 M + 1) 3 + n g n l (2 M + 1) 2 K (2 M + 1) 2$
文献 [13]	$O 9 (2 M + 1) 2 L + 4 / 3 (2 M + 1) 3$
文献 [15]	$O 9 (2 M + 1) 2 L + 9 (4 M + 1) 2 L + 4 / 3 (2 M + 1) 3 + 4 / 3 (4 M + 1) 3 + n g (4 M + 1) 2 + n l K (2 M + 1) 2$
文献 [16]	$O 9 (2 M + 1) 2 L + 4 / 3 (2 M + 1) 3 + 1 / 2 (K - 1) K M + n l K (2 M + 1) 2 + n g (M / 2 + 1) 2 + 1 2$
文献 [19]	$O 9 (2 M + 1) 2 L + 9 (4 M + 1) 2 L + 4 / 3 (2 M + 1) 3 + 4 / 3 (4 M + 1) 3 + n g (4 M + 1) 2 + n l K (2 M + 1) 2$
本文算法	$O 9 (M / 2 + 1) 2 + 1 L + 9 (2 M + 1) 2 L + 4 / 3 (M / 2 + 1) 2 + 1 3 + 4 / 3 (2 M + 1) 3 + n l K (2 M + 1) 2 + n g (M / 2 + 1) 2 + 1 2$

参考文献 21

1	张彦奎, 王大鸣, 耿卫, 等. 基于双向传播算子的互质面阵二维波达方向估计[J]. 电子学报, 2019, 47(3): 576-583.
	ZHANG Y K, WANG D M, GENG W, et al. Two-dimensional DOA estimation with coprime rectangular array using Bi-directional propagator method[J]. Acta Electronica Sinica, 2019, 47(3): 576-583. (in Chinese)
2	ZUO W L, XIN J M, ZHENG N N, et al. Subspace-based near-field source localization in unknown spatially nonuniform noise environment[J]. IEEE Transactions on Signal Processing, 2020, 68: 4713-4726.
3	WEN F Q. Computationally efficient DOA estimation algorithm for MIMO radar with imperfect waveforms[J]. IEEE Communications Letters, 2019, 23(6): 1037-1040.
4	WU X H, YAN J. 3-D mixed far-field and near-field sources localization with cross array[J]. IEEE Transactions on Vehicular Technology, 2020, 69(6): 6833-6837.
5	MOLAEI A M, ZAKERI B, HOSSEINI ANDARGOLI S M. Components separation algorithm for localization and classification of mixed near-field and far-field sources in multipath propagation[J]. IEEE Transactions on Signal Processing, 2020, 68: 404-419.
6	XU J, WANG W Q, GUI R H. Computational efficient DOA, DOD, and Doppler estimation algorithm for MIMO radar[J]. IEEE Signal Processing Letters, 2019, 26(1): 44-48.
7	BARAL A B, TORLAK M. Impact of number of noise eigenvectors used on the resolution probability of MUSIC[J]. IEEE Access, 7: 20023-20039.
8	SCHMIDT R. Multiple emitter location and signal parameter estimation[J]. IEEE Transactions on Antennas and Propagation, 1986, 34(3): 276-280.
9	刘松, 庞育才. 基于扩展ESPRIT的随机阵列高效DoA估计算法[J]. 电子与信息学报, 2019, 41(6): 1324-1329.
	LIU S, PANG Y C. Efficient augmented ESPRIT-based direction-of-arrival estimation algorithm for random arrays[J]. Journal of Electronics & Information Technology, 2019, 41(6): 1324-1329. (in Chinese)
10	陈显舟, 杨旭, 方海, 等. 基于阵列流型盲辨识的MIMO雷达二维DOD和二维DOA联合估计[J]. 电子学报, 2018, 46(9): 2270-2275.
	CHEN X Z, YANG X, FANG H, et al. 2-D DOD and 2-D DOA estimation in bistatic MIMO radar based on blind identification of array manifold[J]. Acta Electronica Sinica, 2018, 46(9): 2270-2275. (in Chinese)
11	HUANG Y D, BARKAT M. Near-field multiple source localization by passive sensor array[J]. IEEE Transactions on Antennas and Propagation, 1991, 39(7): 968-975.
12	ZHANG Y, ZHANG G, WANG X H. Computationally efficient DOA estimation for monostatic MIMO radar based on covariance matrix reconstruction[J]. Electronics Letters, 2017, 53(2): 111-113.
13	CHALLA R N, SHAMSUNDER S. High-order subspace-based algorithms for passive localization of near-field sources[C]//Conference Record of The Twenty-Ninth Asilomar Conference on Signals, Systems and Computers. Piscataway: IEEE, 1995: 777-781.
14	陈广东, 黄海行, 陈智. 电磁矢量传感器阵列相干和独立信号DOA估计[J]. 电子学报, 2017, 45(9): 2296-2301.
	CHEN G D, HUANG H X, CHEN Z. DOA estimation with arrays of electromagnetic vector sensors under the coexistence of both uncorrelated and coherent signals[J]. Acta Electronica Sinica, 2017, 45(9): 2296-2301. (in Chinese)
15	LIANG J L, LIU D. Passive localization of mixed near-field and far-field sources using two-stage MUSIC algorithm[J]. IEEE Transactions on Signal Processing, 2010, 58(1): 108-120.
16	LI J Z, WANG Y D, LE BASTARD C, et al. Simplified high-order DOA and range estimation with linear antenna array[J]. IEEE Communications Letters, 2017, 21(1): 76-79.
17	ZHENG Z, FU M C, WANG W Q, et al. Localization of mixed near-field and far-field sources using symmetric double-nested arrays[J]. IEEE Transactions on Antennas and Propagation, 2019, 67(11): 7059-7070.
18	ZUO W L, XIN J M, LIU W Y, et al. Localization of near-field sources based on linear prediction and oblique projection operator[J]. IEEE Transactions on Signal Processing, 2019, 67(2): 415-430.
19	ZHENG Z, SUN J, WANG W Q, et al. Classification and localization of mixed near-field and far-field sources using mixed-order statistics[J]. Signal Processing, 2018, 143: 134-139.
20	谢坚. 近场复杂源高分辨参数估计算法研究[D]. 西安: 西安电子科技大学, 2015.
	XIE J. High-Resolution Parameters Estimation Algorithms for Near-Field Complex Sources[D]. Xi'an: Xidian University, 2015. (in Chinese)
21	GROSICKI E, ABED-MERAIM K, HUA Y B. A weighted linear prediction method for near-field source localization[J]. IEEE Transactions on Signal Processing, 2005, 53(10): 3651-3660.
