基于三级LLR检测的广义零填充三模OFDM索引调制系统研究

doi:10.12263/DZXB.20201420

电子学报 ›› 2021, Vol. 49 ›› Issue (7): 1291-1297.DOI: 10.12263/DZXB.20201420

基于三级LLR检测的广义零填充三模OFDM索引调制系统研究

王孟依¹, 陈振兴², 陈智慧³

^1.武汉大学电子信息学院, 湖北武汉 430072
^2.中国地质大学（武汉）机械与电子信息学院, 湖北武汉 430074
^3.华北理工大学人工智能学院, 河北唐山 063299

收稿日期:2020-12-11 修回日期:2021-02-14 出版日期:2021-07-25
- 通讯作者:
- 陈振兴
- 作者简介:
- 王孟依　男，1998年6月生，河北唐山人.2020年在中国地质大学（武汉）获学士学位.现为武汉大学电子信息学院硕士研究生.主要研究方向：索引调制、雷达信号处理.E‑mail:2956199566@qq.com
  陈振兴(通讯作者)　男，硕士生导师，1982年10月生，辽宁葫芦岛人.2008和 2012年在韩国国立庆尚大学分别获硕士、博士学位.现就职于中国地质大学（武汉）电子信息工程系.主要研究方向：无线通信、高维信号处理.E‑mail:chenzx@cug.edu.cn
- 基金资助:
- 湖北省自然科学基金 (2020CFB563); 国家自然科学基金 (61771436)

Generalization of Zero‑Padded Tri‑Mode OFDM with Index Modulation Based on Three‑Stage LLR Detection

WANG Meng‑yi¹, CHEN Zhen‑xing², CHEN Zhi-hui³

^1.School of Electronic Information, Wuhan University, Wuhan, Hubei 430072, China
^2.School of Mechanical Engineering and Electronic Information, China University of Geosciences, Wuhan, Hubei 430074, China
^3.School of Artificial Intelligence, North China University of Science and Technology, Tangshan, Hebei 063299, China

Received:2020-12-11 Revised:2021-02-14 Online:2021-07-25 Published:2021-08-11
- Corresponding author:
- CHEN Zhen‑xing
- Supported by:
- Natural Science Foundation of Hubei Province, China (2020CFB563); National Natural Science Foundation of China (61771436)

摘要/Abstract

摘要：

本文提出了一种基于对数似然比（LLR）检测算法的广义零填充三模正交频分复用（OFDM）索引调制（GZTM?OFDM?IM）系统，目的在于提高传统ZTM?OFDM?IM系统的频谱效率（SE）.在提出的系统发送端，更多的OFDM子载波激活样式有效提高了系统的SE，并且一种新的双模信号星座图被采用.为了降低接收端检测过程的复杂度，设计了基于LLR算法的三级检测器.仿真结果表明：利用设计的低复杂度检测器，GZTM?OFDM?IM在实现了高SE的同时，系统的误比特率（BER）性能在高信噪比（SNR）范围与传统ZTM?OFDM?IM相比没有降低，且BER性能与理论差错性能上边界非常接近.

关键词: 索引调制, 正交频分复用, 双模信号星座图, 对数似然比检测, 频谱效率, 误比特率, 计算复杂度

Abstract:

In this paper, we propose a generalization of zero?padded tri?mode orthogonal frequency division multiplexing with index modulation (GZTM?OFDM?IM) system based on the log?likelihood ratio (LLR) detection. In the proposed system, a dual?mode signal constellation is designed and applied, and a three?stage detector based on LLR algorithm is applied for the receiver. Due to more index activation patterns produced in the transmitter, spectral efficiency (SE) of the proposed system is efficiently improved compared with the traditional ZTM?OFDM?IM system. Simulation results show that the GTM?OFDM?IM system has higher SE than the corresponding ZTM?OFDM?IM, and maintains the bit error rate (BER) performance depending on the proposed detection algorithm with low computational complexity. And theoretical BER upper bound of the proposed system is fit to the simulation results at the high signal?to?noise ratio (SNR) region.

Key words: index modulation, orthogonal frequency division multiplexing (OFDM), dual?mode signal constellation, log?likelihood ratio (LLR) detection, spectral efficiency (SE), bit error rate (BER), computational complexity

中图分类号:

TN914.3

王孟依, 陈振兴, 陈智慧. 基于三级LLR检测的广义零填充三模OFDM索引调制系统研究[J]. 电子学报, 2021, 49(7): 1291-1297.

Meng?yi WANG, Zhen?xing CHEN, Zhi-hui CHEN . Generalization of Zero‑Padded Tri‑Mode OFDM with Index Modulation Based on Three‑Stage LLR Detection[J]. Acta Electronica Sinica, 2021, 49(7): 1291-1297.

图/表 8

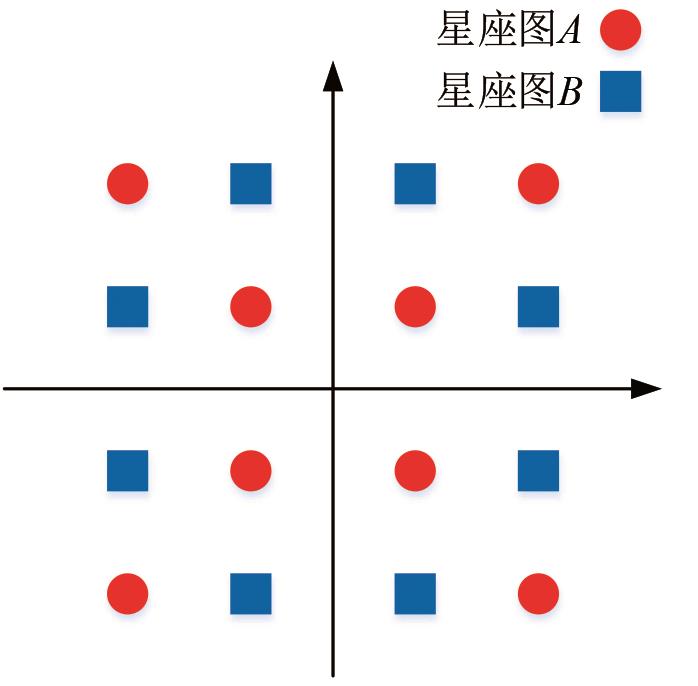

图2 双模信号星座图

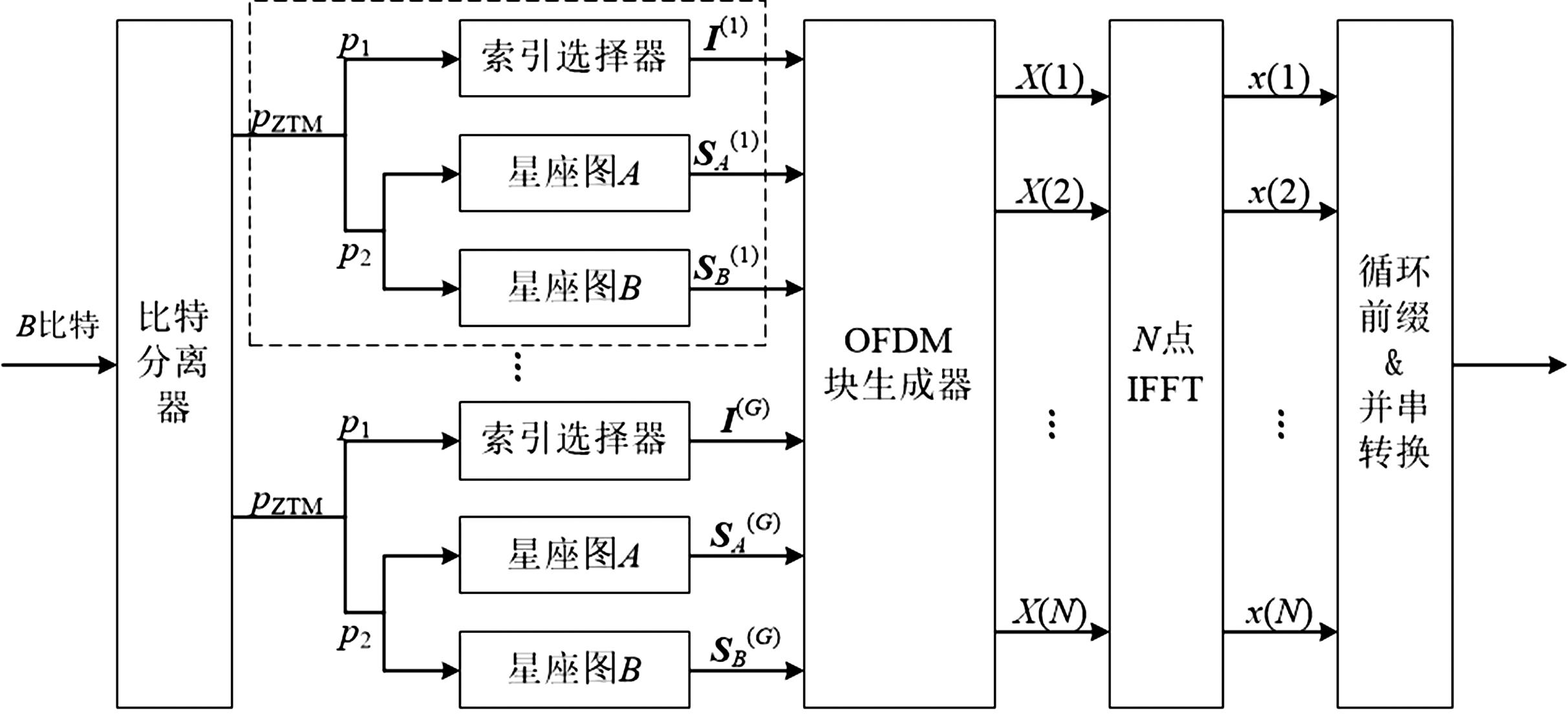

图1 ZTM?OFDM?IM系统发送端框图

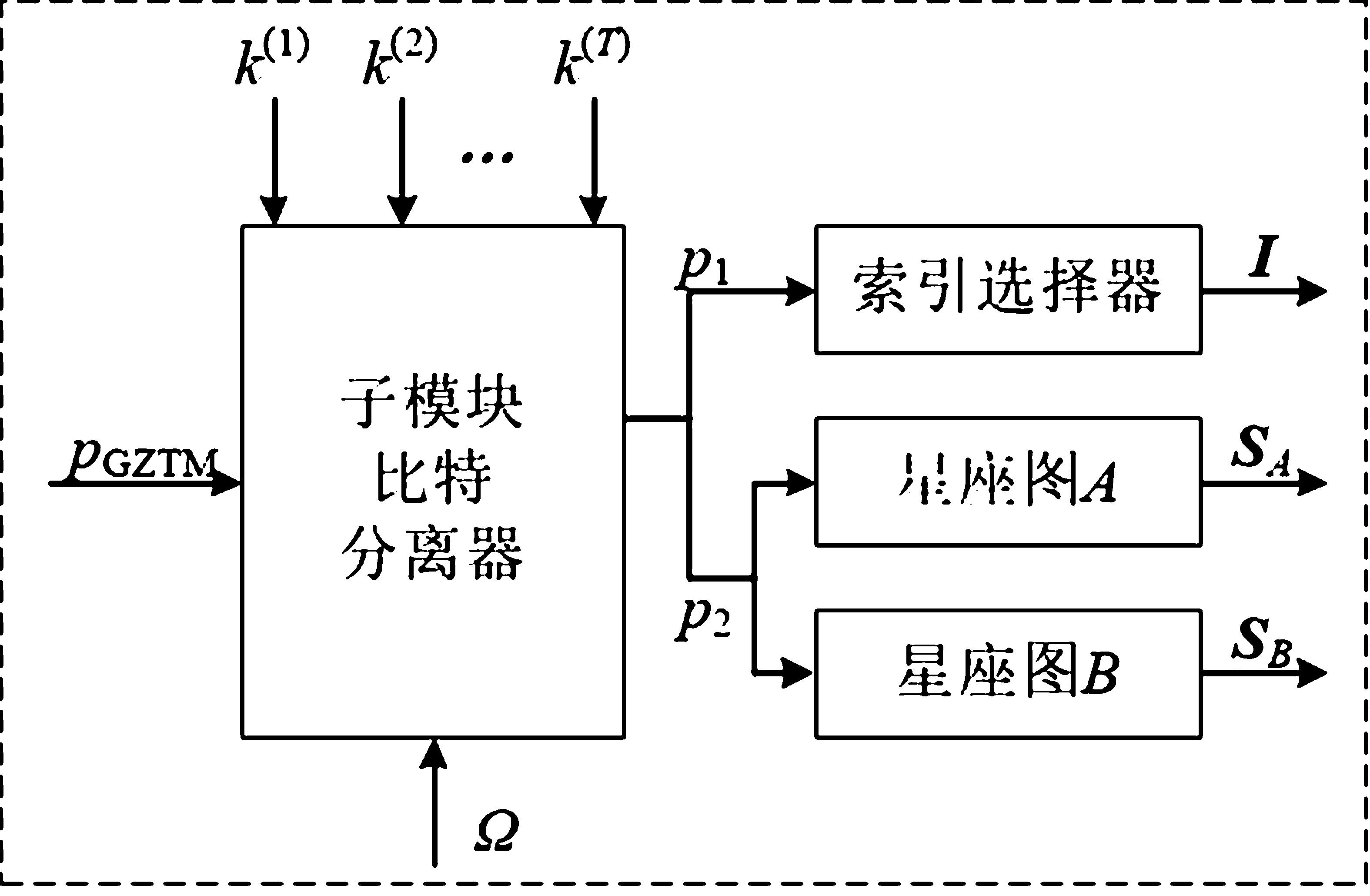

图3 提出的GZTM?OFDM?IM计划映射原理框图

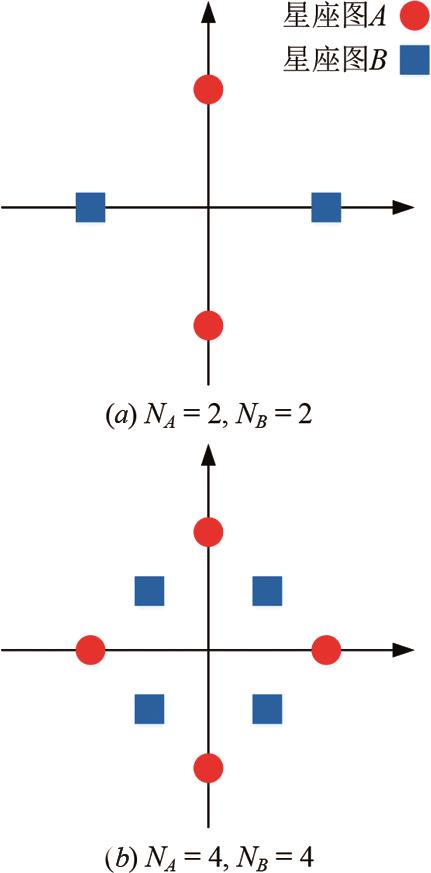

图4 一种新的双模8进制星座图

表1 ML和LLR检测算法复数乘法和加法数对比（l = 4，k(1) = 3，Ω = {1, 2}，NA = NB= NAB ）

	ZTM‑OFDM‑IM				GZTM‑OFDM‑IM
	ML		LLR		ML		LLR
N_AB	乘法	加法	乘法	加法	乘法	加法	乘法	加法
2	2⁹	2⁸	114	38	2¹⁰	2⁹	204	68
4	2¹²	2¹¹	228	76	2¹³	2¹²	376	128
8	2¹⁵	2¹⁴	456	152	2¹⁶	2¹⁵	736	248
16	2¹⁸	2¹⁷	912	304	2¹⁹	2¹⁸	1456	488

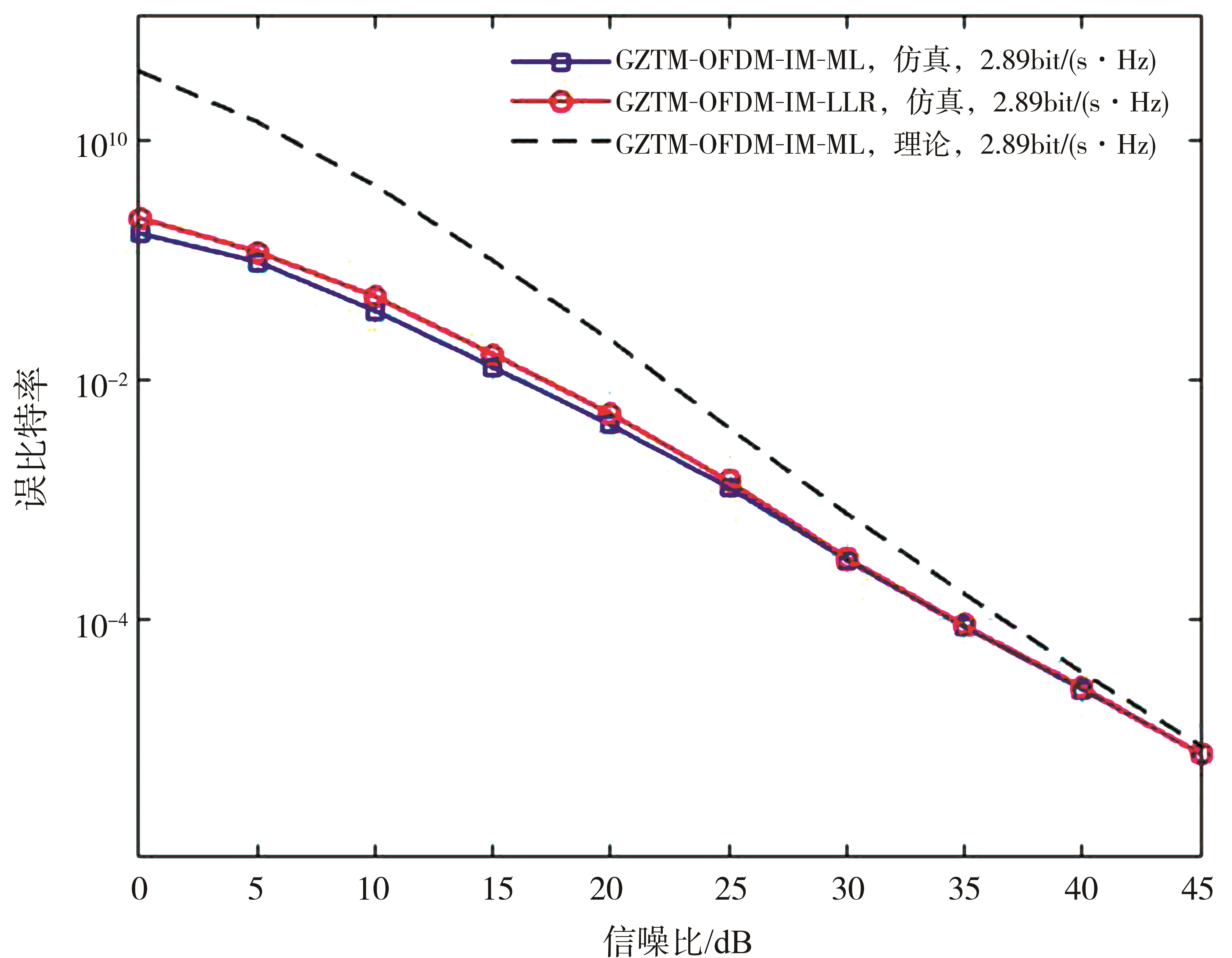

图5 GZTM-OFDM-IM系统ML和LLR检测器BER性能比较

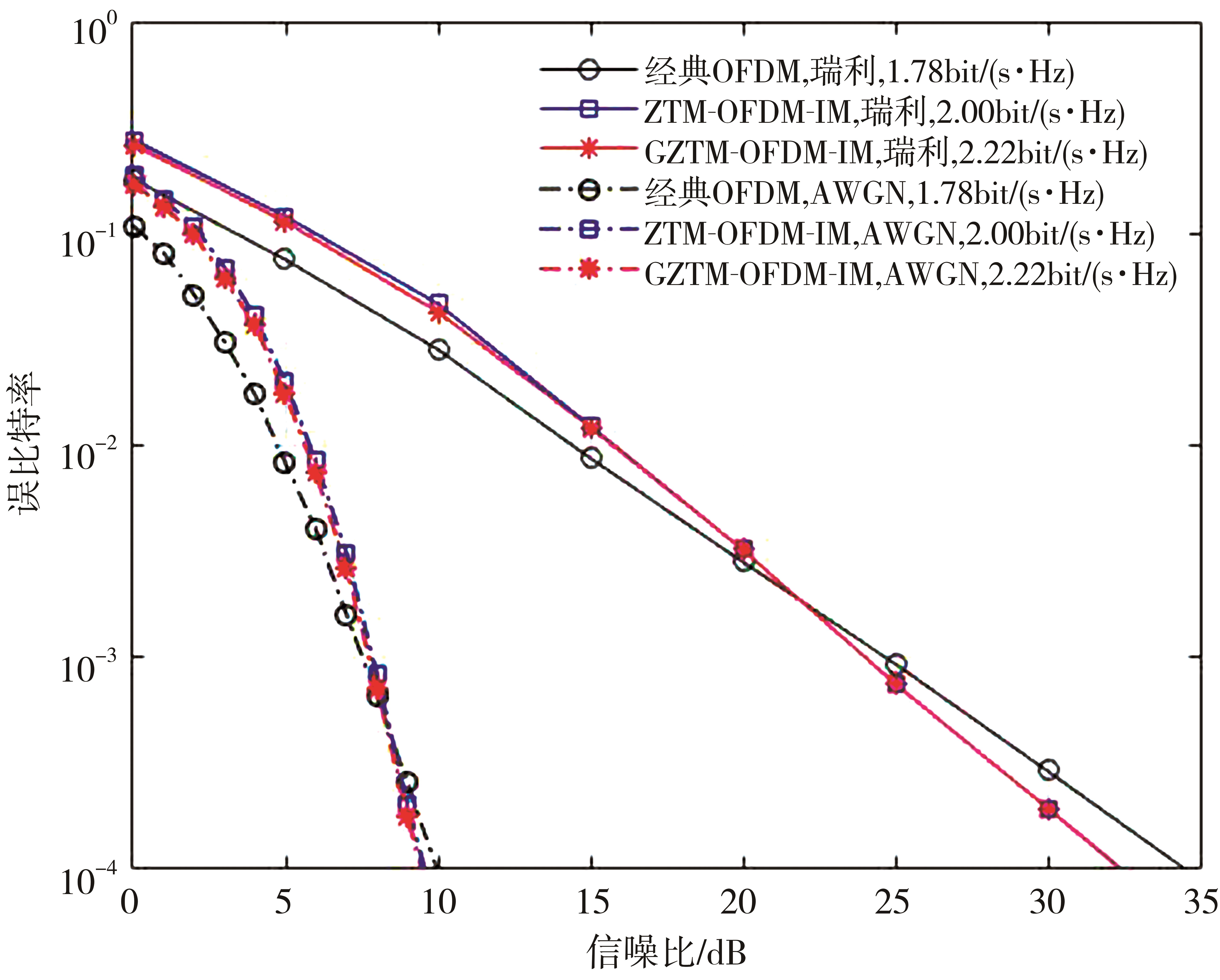

图6 经典OFDM, ZTM?OFDM?IM和GZTM?OFDM?IM系统BER性能比较，信道：加性高斯白噪声和频率选择性瑞利衰落信道

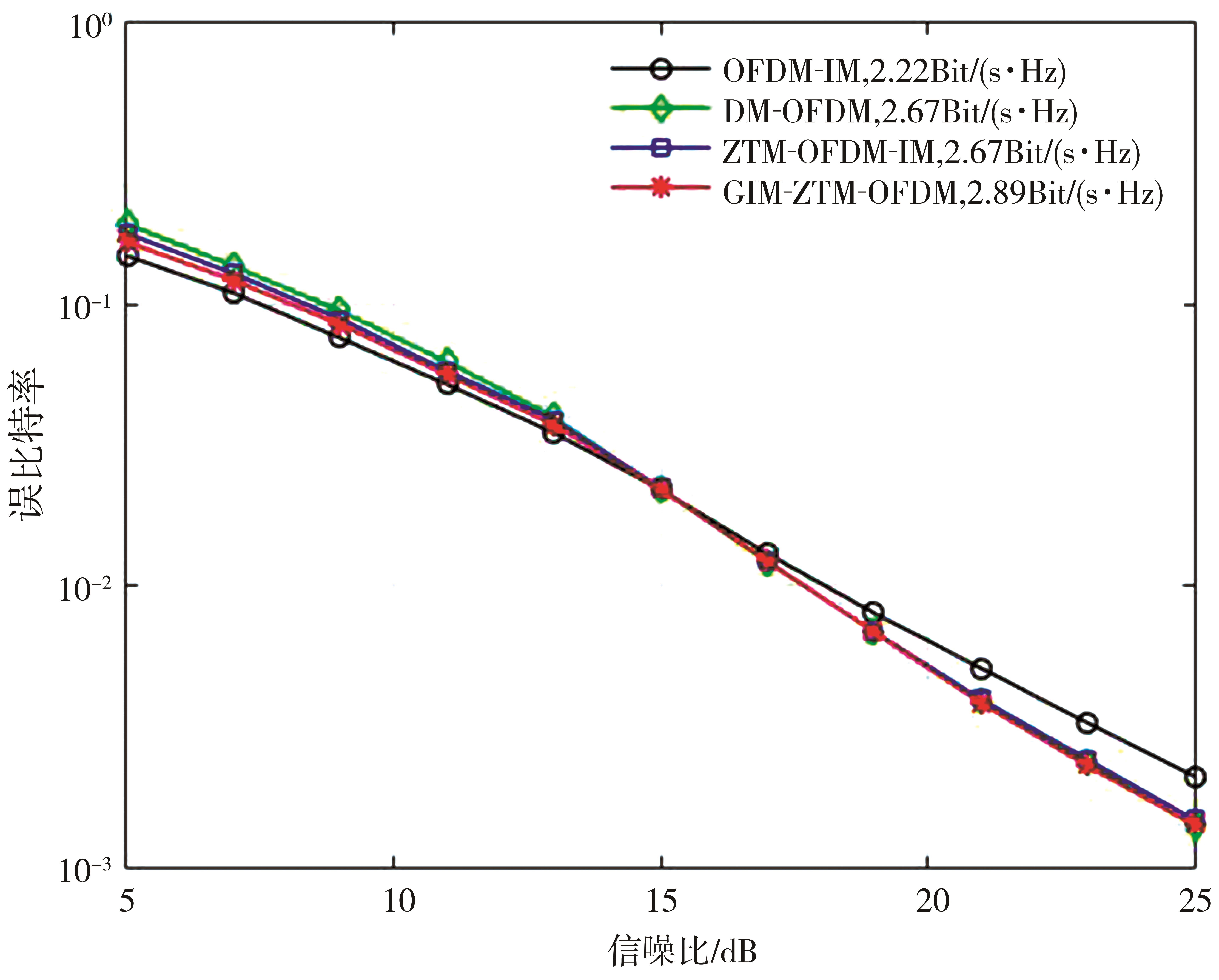

图7 OFDM?IM, DM?OFDM, ZTM?OFDM?IM和GZTM?OFDM?IM系统BER性能比较
