多参数关联的机载系统空战业务可靠性评估方法

doi:10.12263/DZXB.20210116

电子学报 ›› 2022, Vol. 50 ›› Issue (9): 2060-2067.DOI: 10.12263/DZXB.20210116

多参数关联的机载系统空战业务可靠性评估方法

赵静萌¹, 黄宁¹^,², 朱杰¹, 张欣¹

^1.北京航空航天大学可靠性与系统工程学院，北京 100191
^2.北京航空航天大学云南创新研究院，云南昆明 650233

收稿日期:2021-01-17 修回日期:2022-01-14 出版日期:2022-09-25
- 通讯作者:
- 黄宁
- 作者简介:
- 赵静萌　女，1998年3月出生于河南省漯河市.研究生. 主要研究方向为网络可靠性.E-mail: zhaojm0305@buaa.edu.cn
  黄　宁　女，1968年5月出生于云南省普洱市. 现为北京航空航天大学可靠性与系统工程学院教授、博士生导师. 主要研究方向为网络可靠性.
  朱　杰　男， 1996年8月出生于四川省眉山市. 研究生. 主要研究方向为网络可靠性.E-mail: 1434189710@qq.com
  张　欣　女， 1994年4月2日出生于辽宁省凌源市. 博士. 主要研究方向为网络可靠性. E-mail: sy1614222@buaa.edu.cn
- 基金资助:
- 国家自然科学基金 (61872018)

Airborne System Air Combat Application Reliability Evaluation Method Based on Multi-Parameter Coupling

ZHAO Jing-meng¹, HUANG Ning¹^,², ZHU Jie¹, ZHANG Xin¹

^1.School of Reliability and System Engineering of Beihang University，Beijing 100191，China
^2.Yunnan Innovation Institute of Beihang University，Kunming，Yunnan 650233，China

Received:2021-01-17 Revised:2022-01-14 Online:2022-09-25 Published:2022-10-26
- Corresponding author:
- HUANG Ning

摘要/Abstract

摘要：

军用飞机机载系统承载着相互关联的多业务，如空战业务，而当前的机载系统可靠性评估方法仅由子系统可靠度简单组合得出系统可靠度，没有考虑子系统内部、子系统之间的相关关系，无法支持空战业务可靠性准确评估.为此，本文提出“机载系统空战业务可靠性”概念，设计实现多参数关联的机载系统空战业务可靠性评估方法：通过基于业务流程、基于中间件业务的分解方法分层分解业务，并提取各层参数，形成“业务可靠性参数-子业务可靠性参数-感官参数-中间件业务相关参数-具体服务步骤相关参数”的参数体系，并分析参数间关联关系，包括相关关系、依赖关系，建立多参数关联的业务可靠性评估模型，最后针对机载系统部署的空战业务，计算出空战业务可靠度.本文的评估方法有以下创新点和优势，第一，通过基于业务流程、基于中间件业务的分解方法分层分解业务，实现对业务的详细描述.第二，考虑参数间的相关关系、依赖关系，实现机载系统空战业务可靠性的精确评估.

关键词: 机载系统空战业务可靠性, 业务分解, 多参数关联, 可靠性评估

Abstract:

The airborne system of military aircraft carries multiple applications that are interrelated with each other, such as air combat applications.But the current airborne system reliability evaluation methods evaluate system reliability by simply combining the subsystem reliability. The methods don't consider correlation of the internal and between subsystems, which unable to support the accurate evaluation of air combat application reliability. Therefore, this paper proposed the concept of airborne system air combat application reliability and the airborne system air combat application reliability evaluation method based on multi-parameter correlation. The application was decomposed to layers by application process and middleware application decomposition, then the parameters of each layer was extracted to form parameters system including application reliability parameters, sub-application reliability parameters, sensory parameters, middleware application related parameters, and specific service process related parameters. The application reliability evaluation model based on multi-parameters correlation was proposed by analyzing relationships between parameters which includes correlation and dependency. Finally, for airborne system air combat application, the reliability of air combat application is calculated. The innovations and advantages of proposed evaluation method are as follows. Firstly, the application was decomposed to layers by regular application process and middleware application decomposition, which could realize detailed description of application. Secondly, the airborne system air combat application reliability was accurately evaluated by considering correlation and dependency between parameters.

Key words: airborne system air combat application reliability, application decomposition, multi-parameter correlation, reliability evaluation

中图分类号:

赵静萌, 黄宁, 朱杰, 张欣. 多参数关联的机载系统空战业务可靠性评估方法[J]. 电子学报, 2022, 50(9): 2060-2067.

ZHAO Jing-meng, HUANG Ning, ZHU Jie, ZHANG Xin. Airborne System Air Combat Application Reliability Evaluation Method Based on Multi-Parameter Coupling[J]. Acta Electronica Sinica, 2022, 50(9): 2060-2067.

图/表 9

表1 各层参数的符号及含义

符号	含义
$R$	业务可靠性参数
$R i$	第i个子业务可靠性参数, $i ∈ [1, p]$
$F i j$	第i个子业务的第j个感官参数, $j ∈ [1, q i]$
$F i j k$	第i个子业务的第j个感官参数的第k个中间件业务相关参数, $k ∈ [1, m i j]$
$F i j k l$	第i个子业务的第j个感官参数的第k个中间件业务相关参数的第l个具体服务步骤相关参数, $l ∈ [1, n i j k]$

表1 各层参数的符号及含义

符号	含义
$R$	业务可靠性参数
$R i$	第i个子业务可靠性参数, $i ∈ [1, p]$
$F i j$	第i个子业务的第j个感官参数, $j ∈ [1, q i]$
$F i j k$	第i个子业务的第j个感官参数的第k个中间件业务相关参数, $k ∈ [1, m i j]$
$F i j k l$	第i个子业务的第j个感官参数的第k个中间件业务相关参数的第l个具体服务步骤相关参数, $l ∈ [1, n i j k]$

图1 多参数关联的业务可靠性评估模型

图2 业务可靠性参数计算流程

表2 空战业务的分层分解

子业务	中间件业务	具体服务步骤
目标探测子业务	雷达探测业务	信号发射、信号接收、信号处理、数据处理^[14]
目标探测子业务	自动跟踪业务	数据处理、伺服控制^[15]
目标识别子业务	敌我识别业务	询问机信号发射、应答机信号接收及处理、应答机信号发射、询问机信号接收及处理^[16]
目标攻击子业务	自动跟踪业务	数据处理、伺服控制^[15]
	载机参数测量业务	信号接收、信号处理、数据分析^[17]
	投弹业务	火控解算、导弹发射^[13]

表3 子业务的感官参数及阈值

子业务	感官参数	阈值
目标探测子业务	测角精度^[18]	雷达探测 $± 0.5 °$ ^[19]、自动跟踪 $± 0.4 °$ ^[19]
目标探测子业务	测距精度^[20]	雷达探测 $± 5 m$ ^[20]、自动跟踪 $± 4 m$ ^[20]
目标识别子业务	应答延迟^[21]	202 μs^[22]
目标攻击子业务	瞄准精确度^[23]	$± 0.5 m r a d$ ^[23]
目标攻击子业务	命中精度^[24]	$± 2.5 m$ ^[25]

表3 子业务的感官参数及阈值

子业务	感官参数	阈值
目标探测子业务	测角精度^[18]	雷达探测 $± 0.5 °$ ^[19]、自动跟踪 $± 0.4 °$ ^[19]
目标探测子业务	测距精度^[20]	雷达探测 $± 5 m$ ^[20]、自动跟踪 $± 4 m$ ^[20]
目标识别子业务	应答延迟^[21]	202 μs^[22]
目标攻击子业务	瞄准精确度^[23]	$± 0.5 m r a d$ ^[23]
目标攻击子业务	命中精度^[24]	$± 2.5 m$ ^[25]

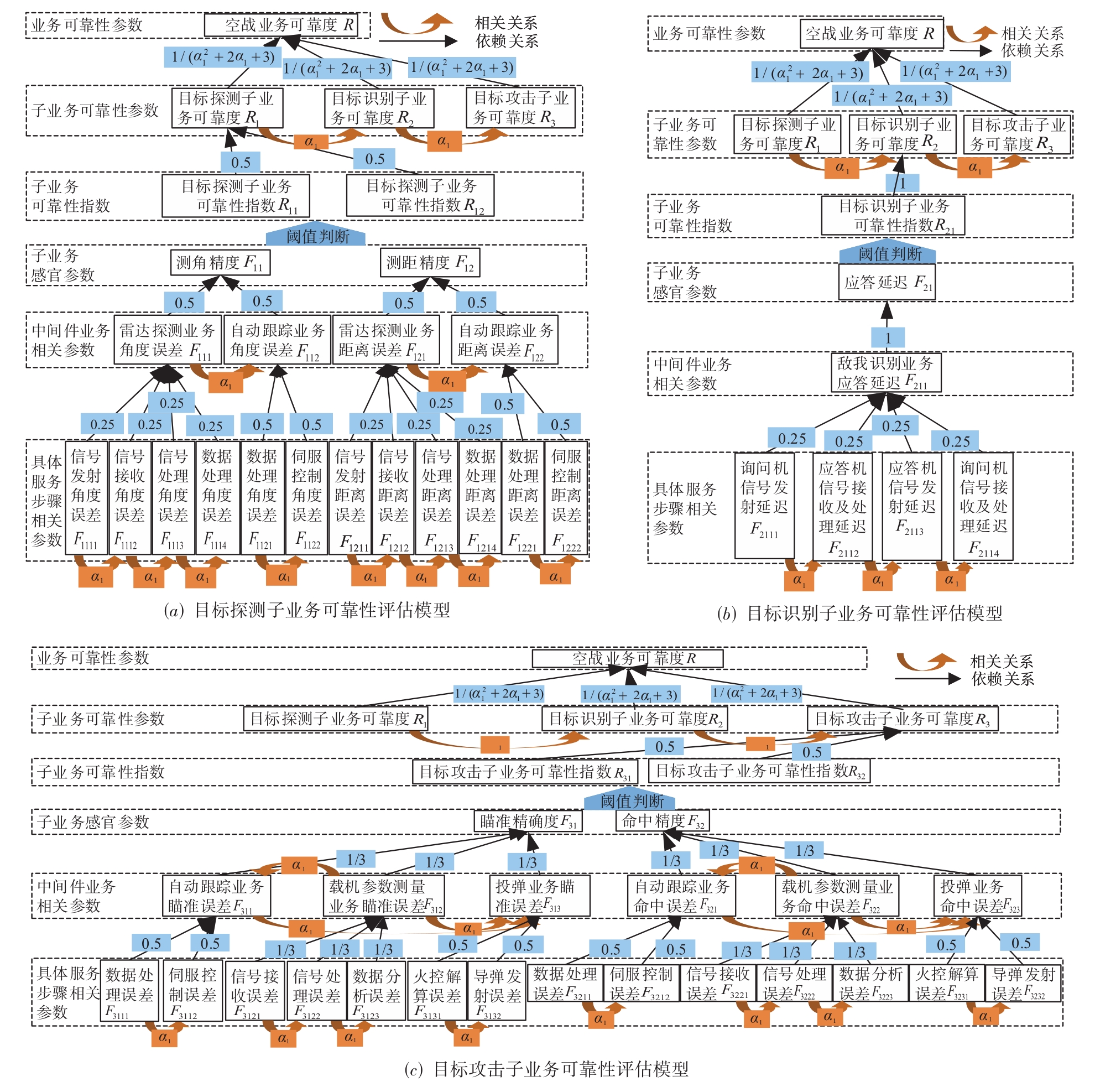

图3 子业务的可靠性评估模型

表4 具体服务步骤相关参数对应的D值

具体服务步骤相关参数 $F i j k l$	D
$F 1111$ , $F 1112$ , $F 1113$ , $F 1114$	0.5°
$F 1121$ , $F 1122$	0.4°
$F 3111$ , $F 3112$ , $F 3121$ , $F 3122$ , $F 3123$ , $F 3131$ , $F 3132$	0.5mrad
$F 3211$ , $F 3212$ , $F 3221$ , $F 3222$ , $F 3223$ , $F 3231$ , $F 3232$	2.5m
$F 2111$ , $F 2112$ , $F 2113$ , $F 2114$	202μs
$F 1211$ , $F 1212$ , $F 1213$ , $F 1214$	5m
$F 1221$ , $F 1222$	4m

表4 具体服务步骤相关参数对应的D值

具体服务步骤相关参数 $F i j k l$	D
$F 1111$ , $F 1112$ , $F 1113$ , $F 1114$	0.5°
$F 1121$ , $F 1122$	0.4°
$F 3111$ , $F 3112$ , $F 3121$ , $F 3122$ , $F 3123$ , $F 3131$ , $F 3132$	0.5mrad
$F 3211$ , $F 3212$ , $F 3221$ , $F 3222$ , $F 3223$ , $F 3231$ , $F 3232$	2.5m
$F 2111$ , $F 2112$ , $F 2113$ , $F 2114$	202μs
$F 1211$ , $F 1212$ , $F 1213$ , $F 1214$	5m
$F 1221$ , $F 1222$	4m

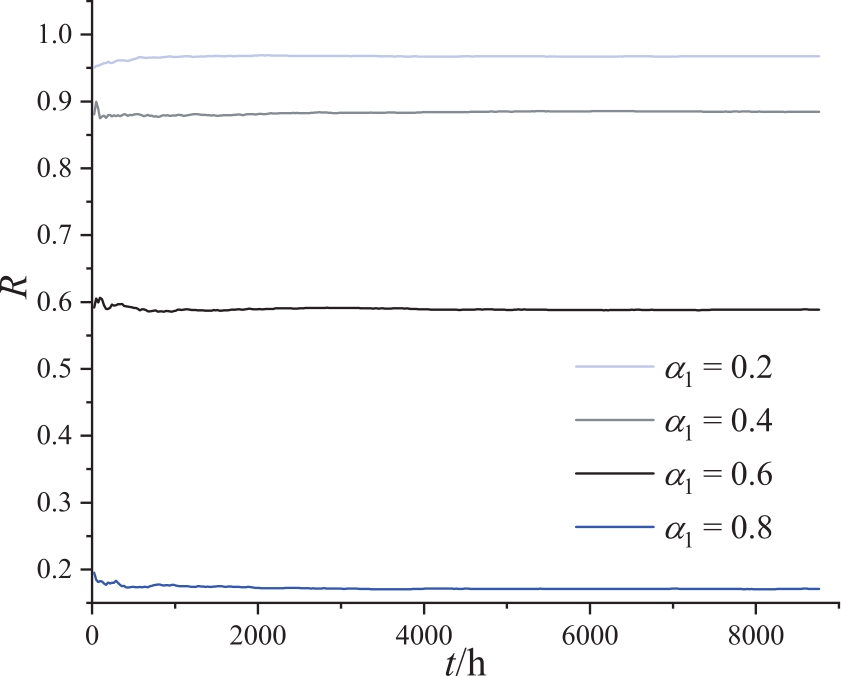

图4 随时间变化的空战业务可靠度

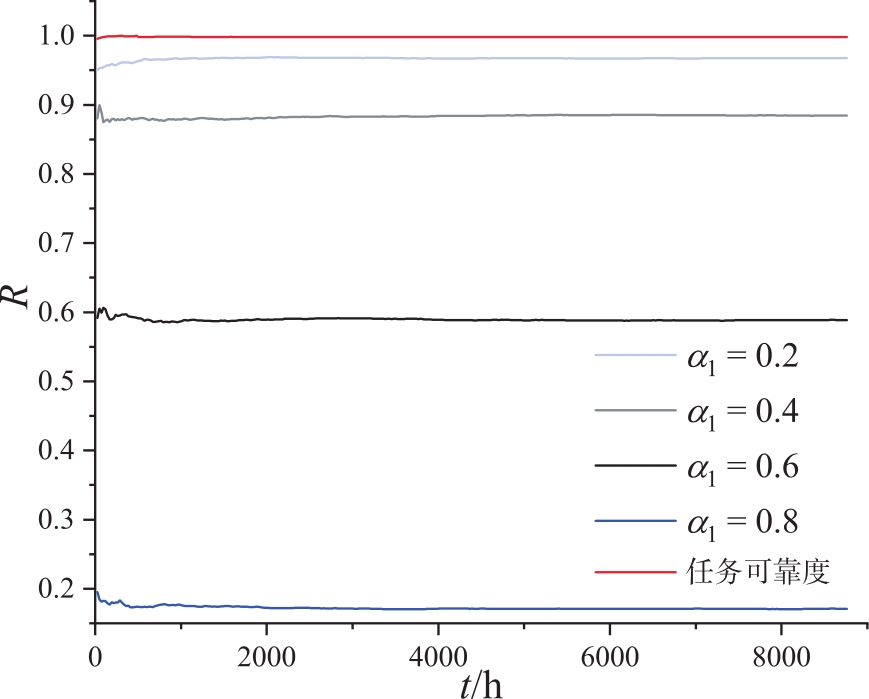

图5 空战业务可靠度与任务可靠度对比结果
