一种基于OAM的FSO误码性能的理论分析方法

doi:10.12263/DZXB.20210261

电子学报 ›› 2021, Vol. 49 ›› Issue (10): 1934-1944.DOI: 10.12263/DZXB.20210261

所属专题：无线光通信及其组网技术

• 无线光通信及其组网技术 • 上一篇下一篇

一种基于OAM的FSO误码性能的理论分析方法

徐东苓, 岳鹏, 易湘

西安电子科技大学通信工程学院，陕西西安 710071

收稿日期:2021-02-22 修回日期:2021-08-02 出版日期:2021-11-30
- 作者简介:
- 徐东苓女，1996年生于山东省济宁市，毕业于西安电子科技大学，获硕士学位，现为西安电子科技大学通信工程学院博士研究生，主要研究方向为无线光通信、涡旋光束和激光在海洋中的传播.
  岳鹏（通信作者）男，1976年生于陕西省西安市，毕业于西安电子科技大学，获博士学位，现为西安电子科技大学通信工程学院副教授、博士生导师，主要研究方向为下一代无线网络、无线光通信和车载自组织网络. E-mail:pengy@xidian.edu.cn
  易湘女，1982年生于陕西省临潼市，毕业于西安电子科技大学，获博士学位，现为西安电子科技大学通信工程学院讲师、硕士生导师，主要研究方向为无线光通信和6G无线光信道建模.
- 基金资助:
- 国家自然科学基金 (61505155); 中央高校基本科研业务费专项资金 (JB160110)

A Theoretical Analysis Method of OAM-Based FSO Error Performance

XU Dong-ling, YUE Peng, YI Xiang

School of Telecommunication Engineering, Xidian University, Xi’an, Shaanxi 710071, China

Received:2021-02-22 Revised:2021-08-02 Online:2021-11-30 Published:2021-10-25
- Supported by:
- National Natural Science Foundation of China (61505155); Fundamental Research Funds for the Central Universities (JB160110)

摘要/Abstract

摘要：

携带轨道角动量的涡旋光束在自由空间光通信信道中传输时，信道中的湍流介质会改变涡旋光束的传播特性，破坏波前螺旋结构，最终直接影响通信的稳定性和可靠性.针对现有实验研究在普适性方面的不足，本文选取基于相干光束合成技术的高功率涡旋光束阵列为研究光源，从理论角度出发，建立一套完备的体系架构，用以分析大气湍流引起的幅度和相位起伏对基于轨道角动量的自由空间光通信系统性能的影响.应用光学外差检测，对湍流条件下信噪比的随机分布进行详细的研究，并基于此得到多进制相移键控调制下符号错误概率的解析表达式，评估不同湍流信道参数、光源参数以及接收机参数对符号错误概率的影响.结果表明，增大阵列子光束束腰半径、阵列子光束个数，减小阵列环状半径，可以提高光束质量，优化系统性能.另外，较小的拓扑荷数、传播距离和湍流强度以及较大的接收孔径直径使得符号错误概率较低，对应的通信性能更佳.

关键词: 轨道角动量, 自由空间光通信, 相干光束合成, 光学外差检测, 符号错误概率

Abstract:

When the vortex beam carrying orbital angular momentum (OAM) is transmitted in the free space optical communication (FSO) channel, the turbulent medium in which will change the propagation characteristics of the vortex beam, destroy the spiral structure of the wave-front, and ultimately directly affect the stability and reliability of communication. To make up the shortcomings of the previously experimental research in the generalization, a high-power vortex beam array based on coherent beam combining (CBC) technology is selected as the research light source, and a complete system architecture is established from a theoretical point of view to analyze the impact of the amplitude and phase fluctuations caused by atmospheric turbulence on the performance of OAM based FSO communication systems. Applying the optical heterodyne detection (OHD), the random distribution of signal-to-noise ratio (SNR) under turbulent conditions is studied in detail. Based on this, the analytical expression of symbol error probability (SEP) under the condition of Mary Phase-Shift Keying (MPSK) has been derived, and the influence of different turbulence channel parameters, beam parameters and receiver parameters on SEP has been investigated. The results suggest that increasing the beam waist radius of the array sub-beams and the number of the array sub-beams, and reducing the ring radius of the array can improve the beam quality and optimize the system performance. In addition, the smaller topological charge, propagation distance and turbulence intensity, and larger receiver aperture diameter can make the symbol error probability lower and the corresponding communication performance better.

Key words: orbital angular momentum, free space optical communication, coherent beam combining, optical heterodyne detection, symbol error probability

中图分类号:

TN929.12

徐东苓, 岳鹏, 易湘. 一种基于OAM的FSO误码性能的理论分析方法[J]. 电子学报, 2021, 49(10): 1934-1944.

XU Dong-ling, YUE Peng, YI Xiang. A Theoretical Analysis Method of OAM-Based FSO Error Performance[J]. Acta Electronica Sinica, 2021, 49(10): 1934-1944.

图/表 9

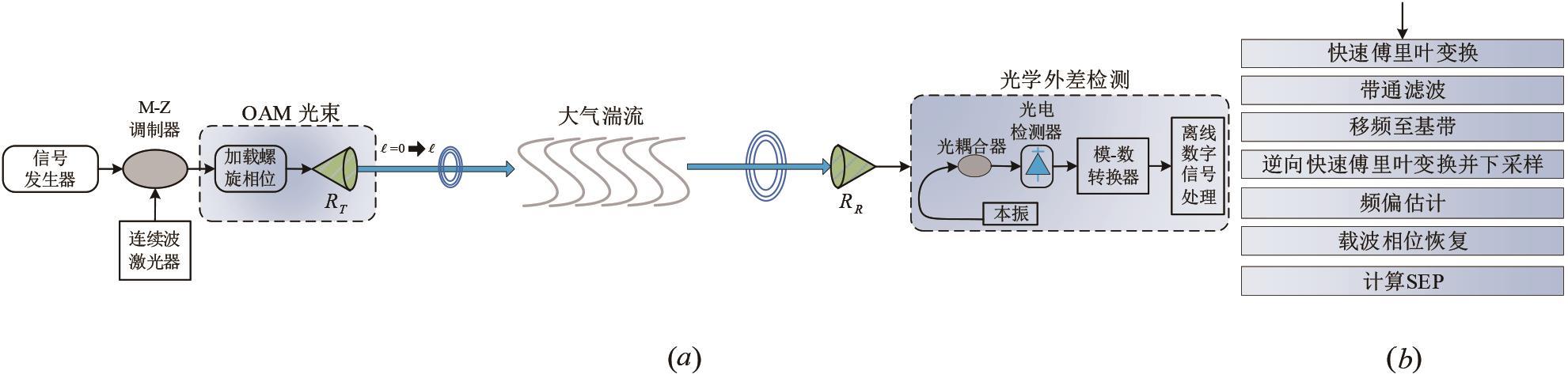

图1 基于OAM的FSO系统结构图

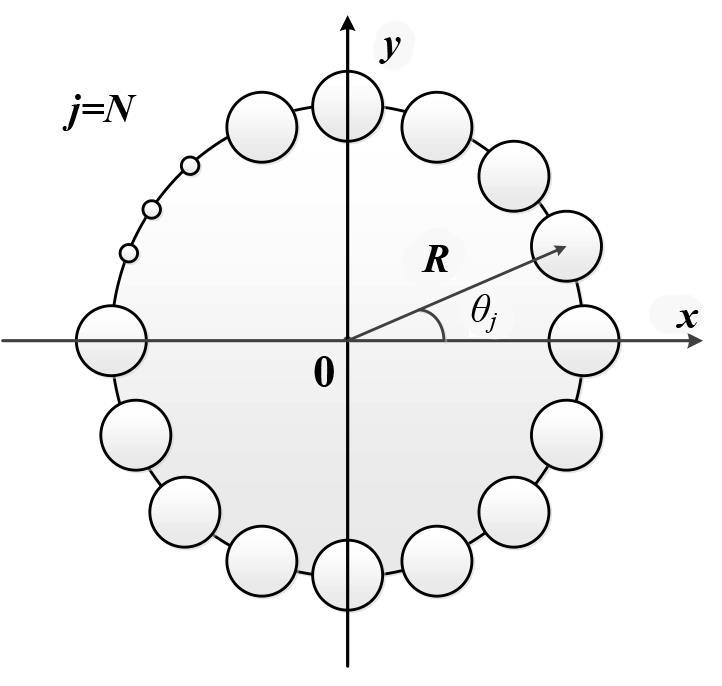

图2 CBC涡旋光束阵列示意图

表1 高斯光束与CBC涡旋光束阵列对应的SEP研究参数设置

参数	数值
光波长 $λ$	1550nm
阵列子光束束腰半径 $w g$	0.5cm
OAM模态 $l$	3
径向距离 $r$	5cm
相位 $φ r$	0°
阵列环状半径 $R$	2.5cm
阵列子光束个数 $N$	25
接收孔径直径 $D$	20cm
传播距离 $L$	1km
内尺度 $l 0$	1mm
外尺度 $L 0$	50m
结构常数 $C n 2$	10^-15m^-2/3
调制阶数 $M$	4

表1 高斯光束与CBC涡旋光束阵列对应的SEP研究参数设置

参数	数值
光波长 $λ$	1550nm
阵列子光束束腰半径 $w g$	0.5cm
OAM模态 $l$	3
径向距离 $r$	5cm
相位 $φ r$	0°
阵列环状半径 $R$	2.5cm
阵列子光束个数 $N$	25
接收孔径直径 $D$	20cm
传播距离 $L$	1km
内尺度 $l 0$	1mm
外尺度 $L 0$	50m
结构常数 $C n 2$	10^-15m^-2/3
调制阶数 $M$	4

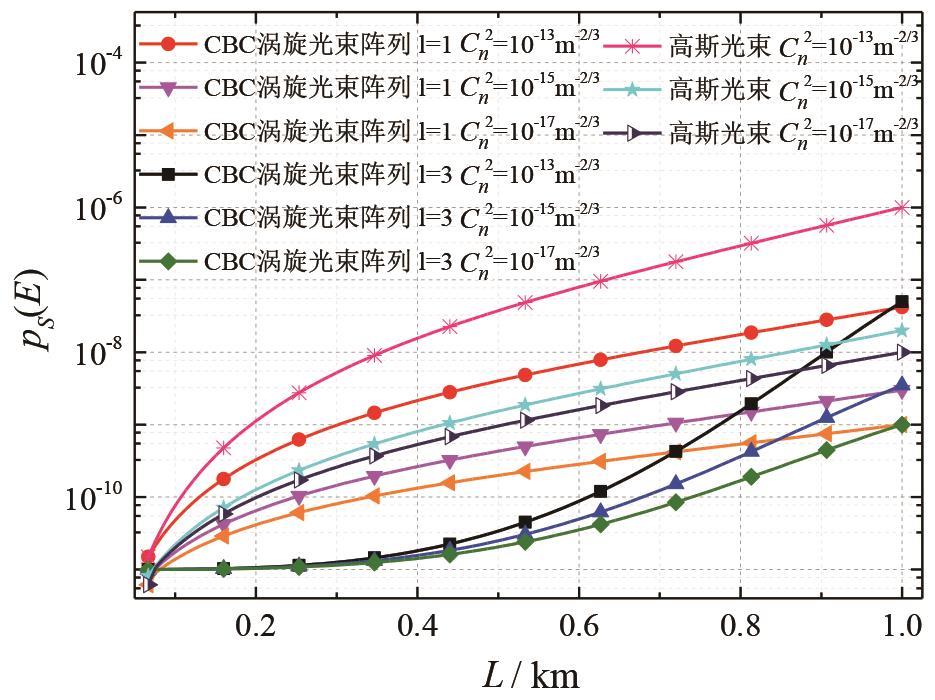

图3 高斯光束与CBC涡旋光束阵列对应的SEP随传播距离L的变化

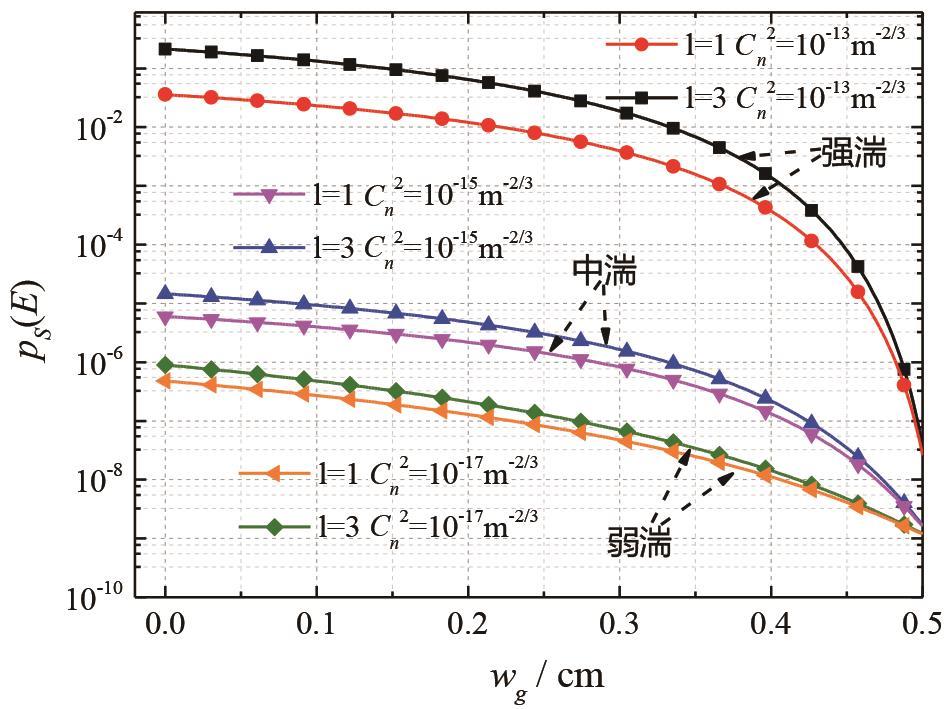

图4 不同湍流强度条件下SEP随CBC涡旋光束阵列子光束束腰半径wg的变化

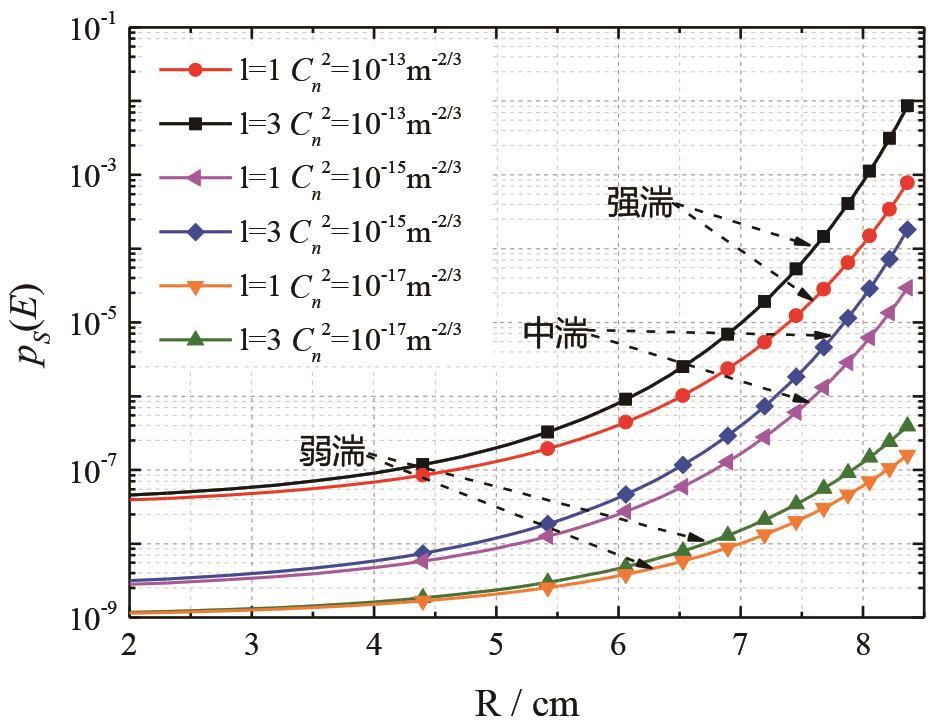

图5 不同湍流条件下SEP随CBC涡旋光束阵列环状半径R的变化

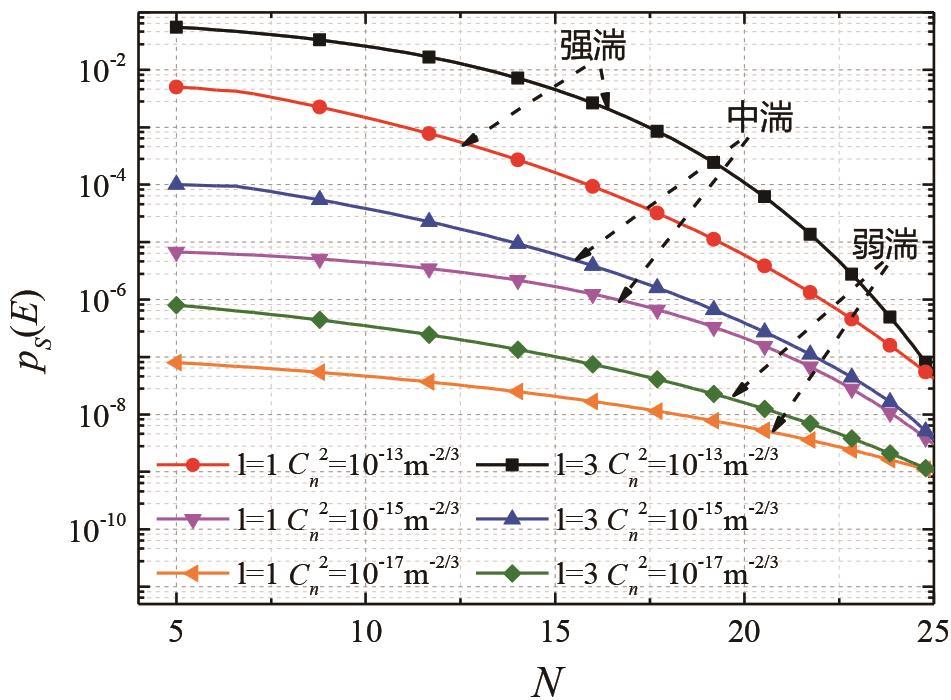

图6 不同湍流条件下SEP随CBC涡旋光束阵列子光束个数N的变化

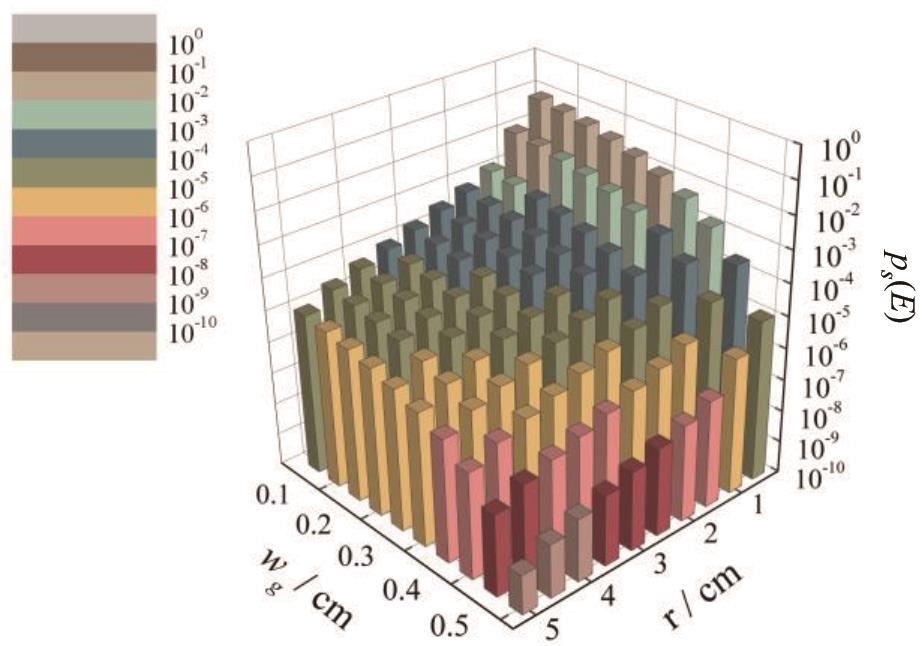

图7 不同CBC涡旋光束阵列束腰半径wg和径向距离r下的SEP

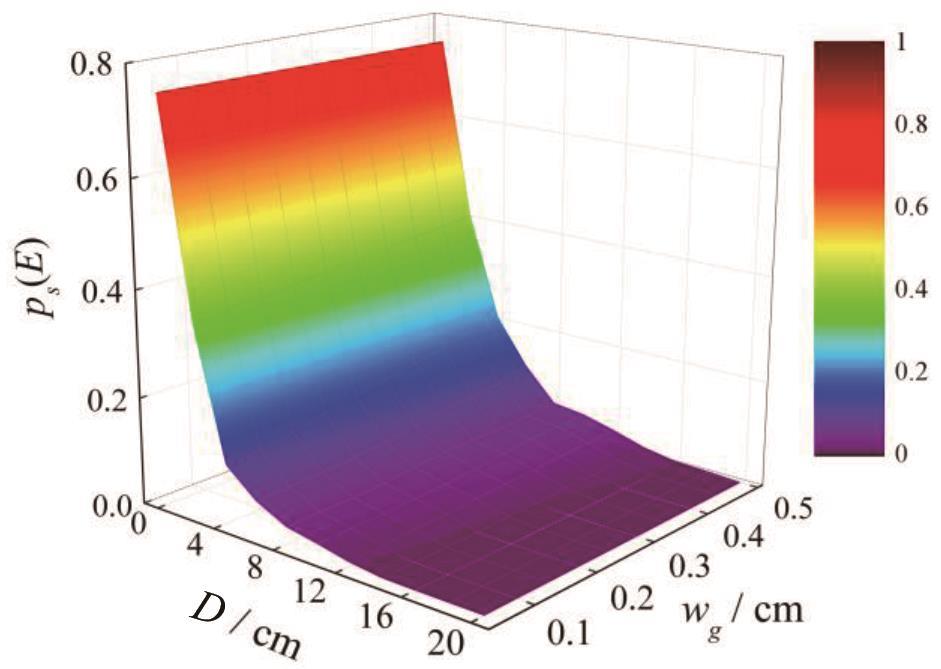

图8 CBC涡旋光束阵列束腰半径wg和接收孔径直径D对FSO系统SEP的影响
