水声通信中极化码的应用研究

doi:10.12263/DZXB.20210317

电子学报 ›› 2022, Vol. 50 ›› Issue (9): 2096-2101.DOI: 10.12263/DZXB.20210317

水声通信中极化码的应用研究

邢莉娟, 李卓, 张泽栋

西安电子科技大学综合业务网国家重点实验室, 陕西西安 710071

收稿日期:2021-03-07 修回日期:2021-12-16 出版日期:2022-09-25
- 通讯作者:
- 李卓
- 作者简介:
- 邢莉娟女， 1982年出生，陕西西安人，博士，西安电子科技大学副教授，主要研究方向为量子信息论、信道编码与调制技术.E-mail: ljxing@mail.xidian.edu.cn
  李卓男， 1980年出生，陕西西安人，博士，西安电子科技大学教授，主要研究方向为量子计算、量子信息论、 5G中的编码调制技术.E-mail: lizhuo@xidian.edu.cn
- 基金资助:
- 国家自然科学基金 (61372072); 111工程基金资助项目 (B08038); 中央高校基本科研业务费专项资金资助项目

Research on the Application of Polar Codes in Underwater Acoustic Communication

XING Li-juan, LI Zhuo, ZHANG Ze-dong

State Key Laboratory of Integrated Service Networks，Xidian University，Xi’an，Shaanxi 710071，China

Received:2021-03-07 Revised:2021-12-16 Online:2022-09-25 Published:2022-10-26
- Corresponding author:
- LI Zhuo

摘要/Abstract

摘要：

针对水声信道复杂多变、强多途和大起伏干扰等特点，本文建立了以极化码作为信道编码方案的水声通信系统，以提高水声数据传输的可靠性.针对声速为常数的均匀介质信道（Invariable Sound Velocity Gradient，ISVG）、负声速梯度信道（Negative Sound Velocity Gradient，NSVG）及正声速梯度信道（Positive Sound Velocity Gradient，PSVG），提出将蒙特卡洛构造作为极化码的构造方案，并在各自信道下进行性能仿真.结果表明，本文所提出的极化码构造方案在三种信道下可行有效. 与码长相近的低密度奇偶校验（Low Density Parity Check， LDPC）码相比，极化码编码结构清晰，编码复杂度较LDPC码更低，在同等信噪比条件下极化码的纠错性能更优，在提高信噪比时其误码率曲线下降速度更快，可以获得更高的编码增益，证明了极化码在水声通信系统中具有很强的竞争力，可以较为明显地提高水声通信系统的性能，在复杂的水声信道中拥有很好的应用前景.

关键词: 信道编码, 极化码, 蒙特卡洛构造, 水声通信, 水声信道

Abstract:

Aiming at the characteristics of the underwater acoustic channel such as complex and changeable, strong multi-path and large fluctuation interference, this paper establishes an underwater acoustic communication system with polar code as the channel coding scheme to improve the reliability of underwater acoustic data transmission. Aiming at the channel with invariable sound velocity gradient(ISVG), negative sound velocity gradient(NSVG) and positive sound velocity gradient(PSVG), a Monte Carlo construction is proposed as a construction scheme of polar code. Performance simulations on each channel show that the polar code construction scheme proposed in this paper is feasible and effective under three channels. Compared with the low density parity check code(LDPC) with similar code length, the comprehensive performance of the polar code is better under the same signal-to-noise ratio(SNR). Relatively speaking, when the SNR of the polarization code is improved, its bit error rate curve drops faster, which means that it can obtain a higher coding gain. The simulation results improve the performance of the underwater acoustic communication system, and show a good application prospect in the complicated underwater acoustic channel.

Key words: channel coding, polar codes, Monte Carlo construction, underwater acoustic communication, underwater acoustic channel

中图分类号:

TN911.22

邢莉娟, 李卓, 张泽栋. 水声通信中极化码的应用研究[J]. 电子学报, 2022, 50(9): 2096-2101.

XING Li-juan, LI Zhuo, ZHANG Ze-dong. Research on the Application of Polar Codes in Underwater Acoustic Communication[J]. Acta Electronica Sinica, 2022, 50(9): 2096-2101.

图/表 5

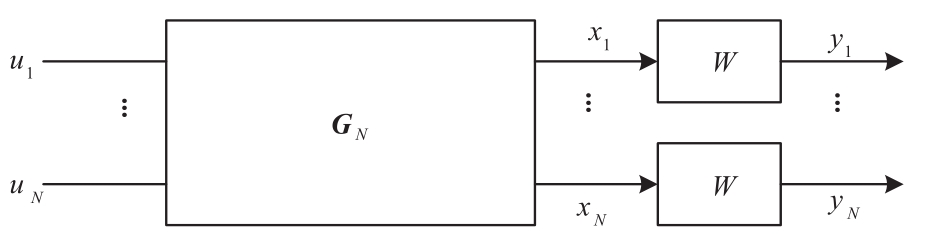

图1 极化码的编码过程

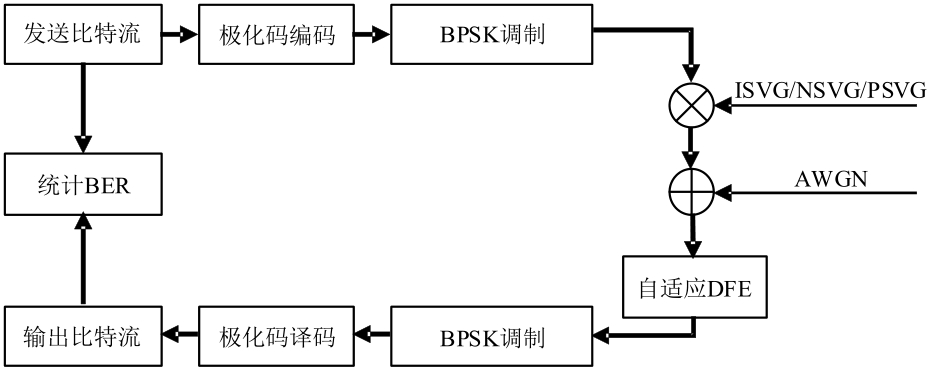

图2 水声通信系统仿真框图

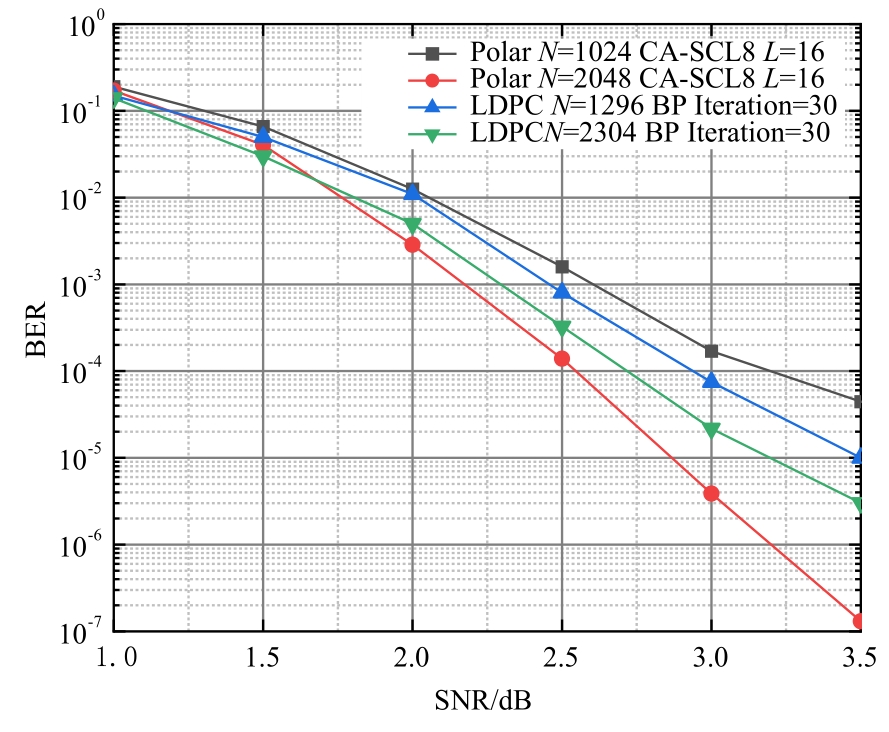

图3 ISVG信道下的性能仿真

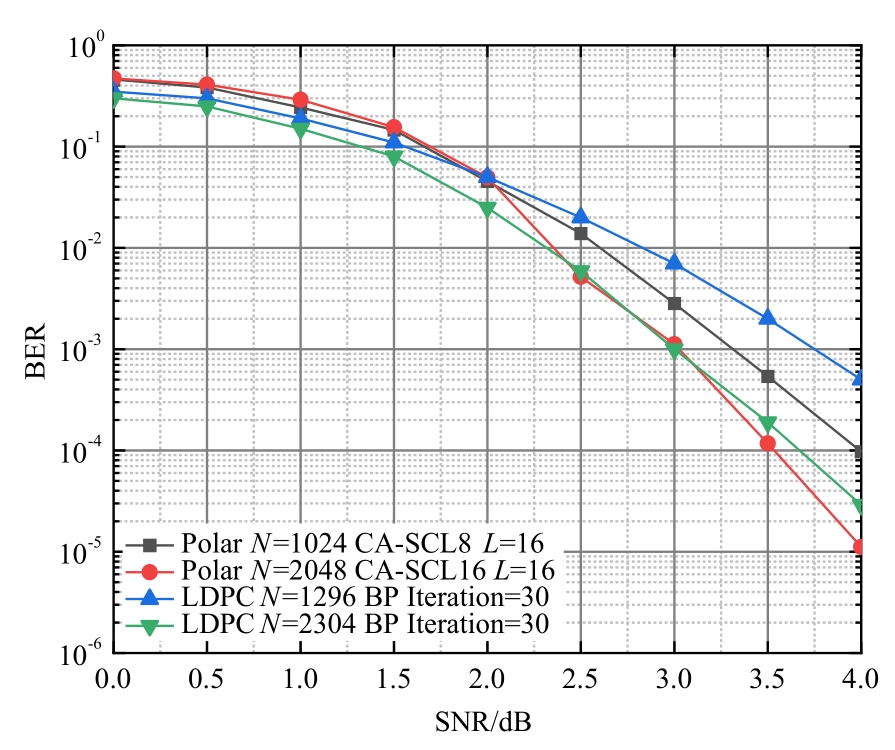

图4 NSVG信道下的性能仿真

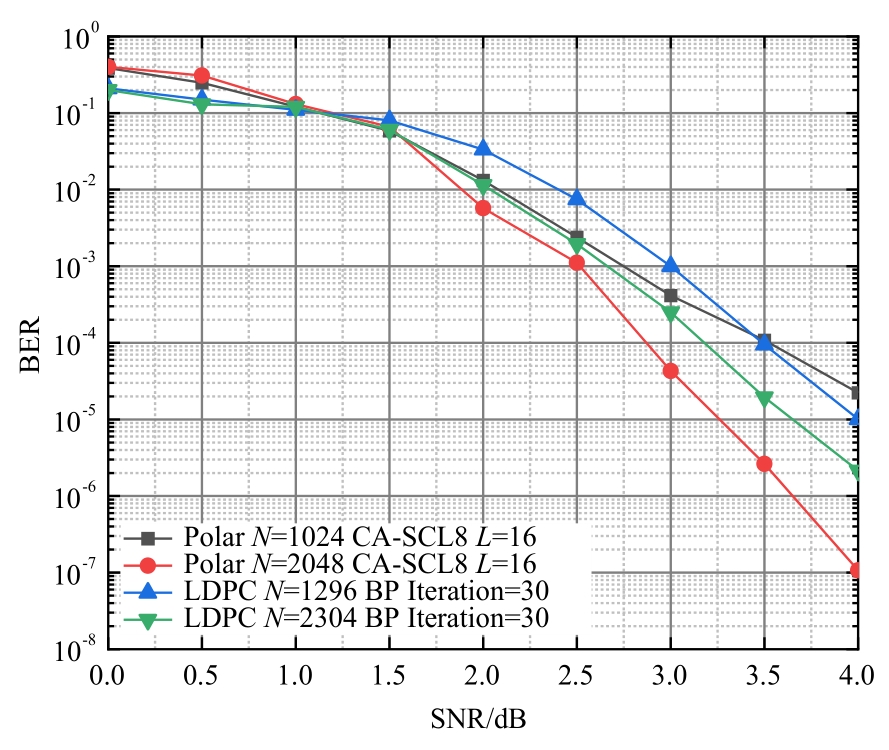

图5 PSVG信道下的性能仿真图

参考文献 15

1	STOJANOVIC M. Retrofocusing techniques for high rate acoustic communications[J]. The Journal of the Acoustical Society of America, 2005, 117(3): 1173-1185.
2	TUCHLER M, KOETTER R, SINGER A C. Turbo equalization: Principles and new results[J]. IEEE Transactions on Communications, 2002, 50(5): 754-767.
3	KOETTER R, SINGER A C, TUCHLER M. Turbo equalization[J]. IEEE Signal Processing Magazine, 2004, 21(1): 67-80.
4	RADOSEVIC A, AHMED R, DUMAN T M, et al. Adaptive OFDM modulation for underwater acoustic communications: Design considerations and experimental results[J]. IEEE Journal of Oceanic Engineering, 2014, 39(2): 357-370.
5	LI B S, HUANG J, ZHOU S L, et al. MIMO-OFDM for high-rate underwater acoustic communications[J]. IEEE Journal of Oceanic Engineering, 2009, 34(4): 634-644.
6	孙慧嵩. 移动水声FH-FSK通信技术研究[D]. 哈尔滨: 哈尔滨工程大学, 2019.
	SUN H S. Mobile Underwater Acoustic Communication Based on FH-FSK[D]. Harbin: Harbin Engineering University, 2019. (in Chinese)
7	翟玉爽, 冯海泓, 李记龙. 极化码在OFDM水声通信中的应用研究[J]. 声学技术, 2021, 40(1): 29-38.
	ZHAI Y S, FENG H H, LI J L. Research on the application of Polar codes to underwater acoustic OFDM communication system[J]. Technical Acoustics, 2021, 40(1): 29-38. (in Chinese)
8	马圣敏. 水声通信中极化码的编解码技术研究[D]. 哈尔滨: 哈尔滨工程大学, 2018.
	MA S M. Research on Coding and Decoding of Polar Code of Underwater Acoustic Networks[D]. Harbin: Harbin Engineering University, 2018. (in Chinese)
9	CUI Y M, QING J, GUAN Q S, et al. Stochastically optimized fountain-based transmissions over underwater acoustic channels[J]. IEEE Transactions on Vehicular Technology, 2015, 64(5): 2108-2112.
10	ARIKAN E. Channel polarization: A method for constructing capacity-achieving codes for symmetric binary-input memoryless channels[J]. IEEE Transactions on Information Theory, 2009, 55(7): 3051-3073.
11	TAL I, VARDY A. List decoding of polar codes[J]. IEEE Transactions on Information Theory, 2015, 61(5): 2213-2226.
12	BABAZADEH A, MORADI KHANSHAN T, ESMAILI A. An improved adaptive DFE structure based on ISI detection[J].Analog Integrated Circuits and Signal Processing, 2019, 100(2): 453-468.
13	KHAN M T, SHAIK R A. High-throughput and improved-convergent design of pipelined adaptive DFE for 5G communication[J]. IEEE Transactions on Circuits and Systems II: Express Briefs, 2021, 68(2): 652-656.
14	XU X M, CHEN Y G, ZHANG L, et al. Comparison of the performance of LDPC codes over different underwater acoustic channels[C]//2010 IEEE 12th International Conference on Communication Technology. Piscataway: IEEE, 2010: 155-158.
15	艾宇慧, 惠俊英, 高静. 水声信道相关均衡器仿真研究[J]. 声学学报, 1999, 24(6): 589-597.
	AI Y H, HUI J Y, GAO J. A simulation study on correlation equalization of underwater acoustic channels[J]. Acta Acustica, 1999, 24(6): 589-597. (in Chinese)
