软件定义主动屏蔽层生成及防护技术研究

doi:10.12263/DZXB.20210957

电子学报 ›› 2022, Vol. 50 ›› Issue (6): 1381-1388.DOI: 10.12263/DZXB.20210957

软件定义主动屏蔽层生成及防护技术研究

赵毅强¹, 高雅¹, 马浩诚¹, 张启智¹, 叶茂¹, 夏显召¹^,²(), 何家骥¹

^1.天津大学微电子学院，天津 300072
^2.中国汽车技术研究中心，天津 300000

收稿日期:2021-07-23 修回日期:2022-01-05 出版日期:2022-06-25
- 通讯作者:
- 夏显召
- 作者简介:
- 赵毅强男，1964年12月出生，河北辛集人.现为天津大学教授，博士生导师，国家重点学科负责人，天津市电子科学与技术示范实验中心主任，天津市成像与传感微电子技术重点实验室副主任，天津市红外成像技术工程中心副主任，科技部、军科委项目、天津市科技项目评审专家.主要研究方向为智能传感处理电路与系统设计、集成电路安全检测、抗物理攻击、侧信道评测与防护等.E-mail: yq_zhao@tju.edu.cn
  高雅女，1998年8月出生，辽宁东港人.2020年6月毕业于天津大学微电子学院，获得工学学士学位.2020年9月就读于天津大学微电子学院，现为硕博连读生.主要研究方向为数字电路安全.E-mail: gaoyaya@tju.edu.cn
  夏显召（通讯作者）男，1988年10月出生，安徽淮北人.2019年毕业于天津大学微电子学院.现为中国汽车技术研究中心与天津大学联合培养博士后.主要研究方向为汽车芯片测评技术.
  何家骥男，1990年9月出生，河北衡水人.博士，天津大学特聘副研究员，IEEE会员.主要研究方向为数字集成电路（全流程）设计、集成电路硬件安全、硬件形式化验证、密码芯片设计与安全分析.E-mail: dochejj@tju.edu.cn
- 基金资助:
- 国家自然科学基金重点基金 (61832018); 国家自然科学基金青年基金 (62004112)

Research on Software-Defined Active Shield Protection Technology

ZHAO Yi-qiang¹, GAO Ya¹, MA Hao-cheng¹, ZHANG Qi-zhi¹, YE Mao¹, XIA Xian-zhao¹^,²(), HE Jia-ji¹

^1.Institute of Microelectronics, Tianjin University, Tianjin 300072, China
^2.China Automotive Technology and Research Center, Tianjin 300000, China

Received:2021-07-23 Revised:2022-01-05 Online:2022-06-25 Published:2022-06-25
- Corresponding author:
- XIA Xian-zhao
- Supported by:
- National Natural Science Foundation of China Key Fund (61832018); Youth Fund of National Natural Science Foundation of China (62004112)

摘要/Abstract

摘要：

由于安全芯片信息泄露事件的频发，提高安全芯片的防护能力刻不容缓.本文提出了一种软件定义主动屏蔽层生成及防护系统构建的方法，无需具有安全背景知识即可在短时间内生成高熵值的顶层金属布线防护网络，有效遮蔽芯片加密模块等关键组件，同时满足合规的相关要求.本文所提出的方法可由软件定义布线的类型、线宽、线间距等参数，能够适用于不同的工艺节点，且相关技术已经在华虹130 nm的工艺下进行了仿真验证，实现了主动屏蔽层与2种屏蔽层完整性检测电路的结合，验证了屏蔽层对聚焦离子束和微探针攻击的检测效果，实现了对侵入式物理攻击的有效感知与防护.

关键词: 集成电路安全, 主动屏蔽层, 哈密顿结构, 检测电路, 抗物理攻击

Abstract:

With the frequent occurrence of security chip information leakage incidents, it is imperative to improve the protection capabilities of security chips. This paper proposes a method of software-defined active shield generation and protection system construction, which can generate a high-entropy top-level metal protection network in a short time without the need for security background knowledge. The active shield can effectively shield key components such as chip encryption modules, and at the same time meet the regulatory requirements. The method proposed in this paper can define wiring type, line width, line space, and other parameters through the software, and can be applied to different process nodes. Relevant technologies have been simulated, and verified under the Hua Hong 130 nm process, realizing the combination of the active shield and two kinds of integrity detection circuits, verifying the detection effect of active shield against focused ion beam and microprobe attacks, and realizing effective perception and protection against intrusive physical attacks.

Key words: integrated circuit safety, active shield, Hamiltonian structure, detection circuit, resistance to physical attack

中图分类号:

TN918

赵毅强, 高雅, 马浩诚, 等. 软件定义主动屏蔽层生成及防护技术研究[J]. 电子学报, 2022, 50(6): 1381-1388.

Yi-qiang ZHAO, Ya GAO, Hao-cheng MA, et al. Research on Software-Defined Active Shield Protection Technology[J]. Acta Electronica Sinica, 2022, 50(6): 1381-1388.

图/表 16

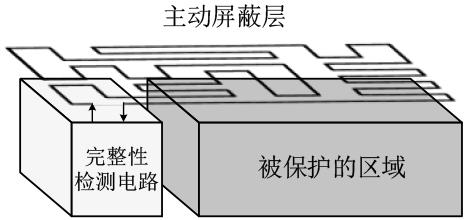

图1 软件定义主动屏蔽层系统整体架构

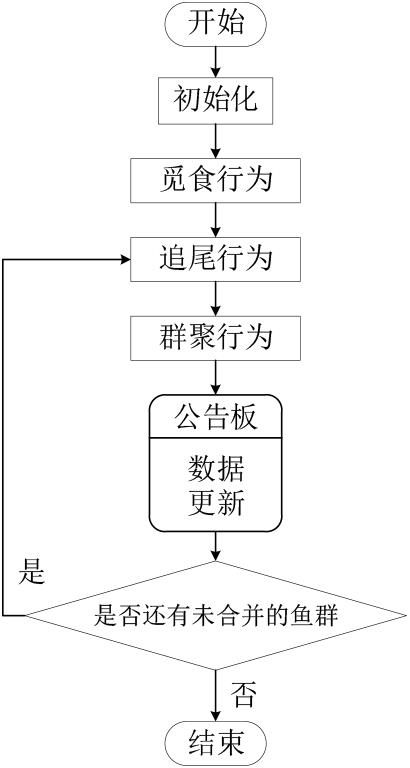

图2 AFSRHA算法流程图

图3 AFSRHA算法步骤图

表1 随机蛇形走线与AFSRHA算法熵值比较

面积大小/ $μ m 2$	随机蛇形线	AFSRHA
面积大小/ $μ m 2$	熵值/bit	熵值/bit
6 400	0.625	0.997
10 000	0.736	0.992
22 500	0.682	0.998
40 000	0.643	0.993

表1 随机蛇形走线与AFSRHA算法熵值比较

面积大小/ $μ m 2$	随机蛇形线	AFSRHA
面积大小/ $μ m 2$	熵值/bit	熵值/bit
6 400	0.625	0.997
10 000	0.736	0.992
22 500	0.682	0.998
40 000	0.643	0.993

表2 CMA与AFSRHA算法运行时间及熵值比较

面积大小/ $μ m 2$	CMA		AFSRHA
面积大小/ $μ m 2$	生成时间/s	熵值/bit	生成时间/s	熵值/bit
400	12.2	0.965	0.9	0.992
900	129.4	0.991	1.3	0.997
1600	697.9	0.988	1.5	0.997
2500	2454.4	0.997	2.1	0.996
3600	7620.3	0.995	2.7	0.995

表2 CMA与AFSRHA算法运行时间及熵值比较

面积大小/ $μ m 2$	CMA		AFSRHA
面积大小/ $μ m 2$	生成时间/s	熵值/bit	生成时间/s	熵值/bit
400	12.2	0.965	0.9	0.992
900	129.4	0.991	1.3	0.997
1600	697.9	0.988	1.5	0.997
2500	2454.4	0.997	2.1	0.996
3600	7620.3	0.995	2.7	0.995

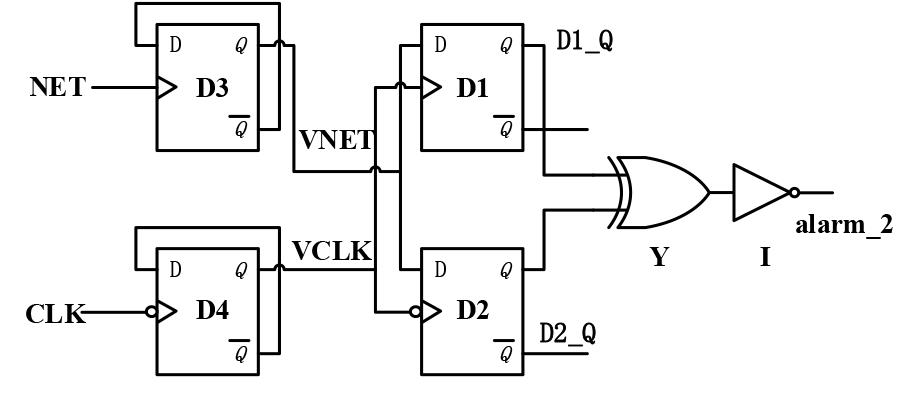

图4 通断检测电路模块

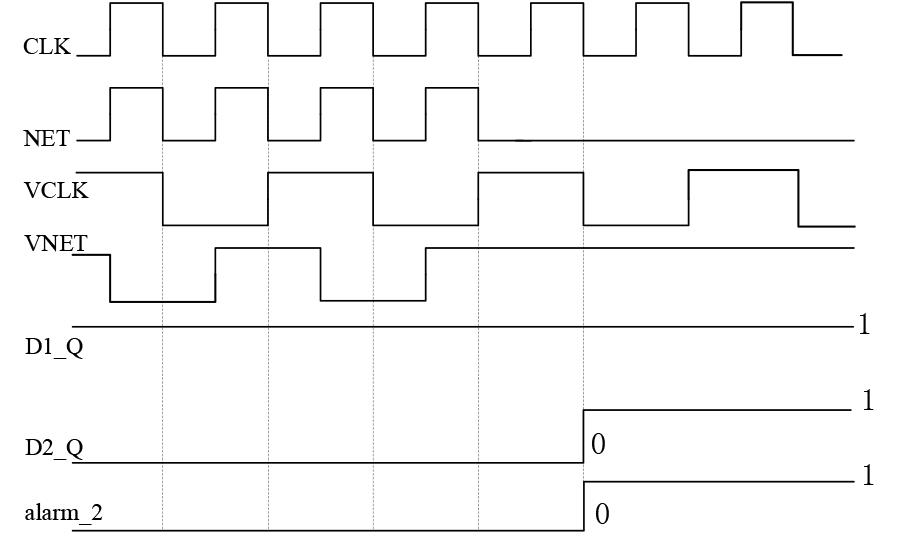

图5 通断检测电路时序图

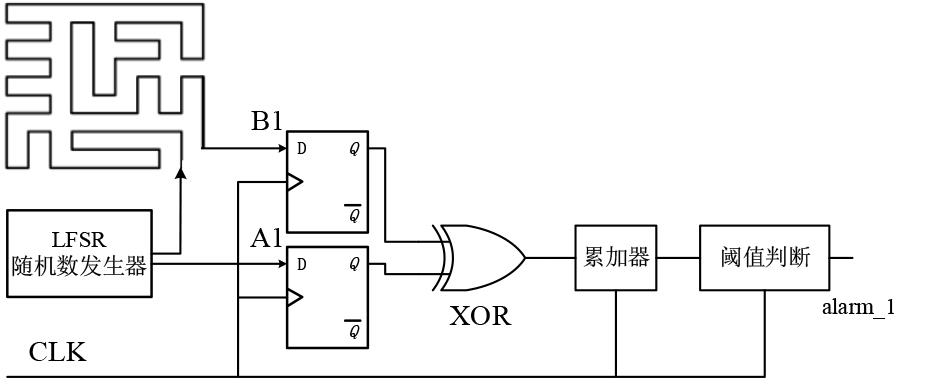

图6 比对电路模块图

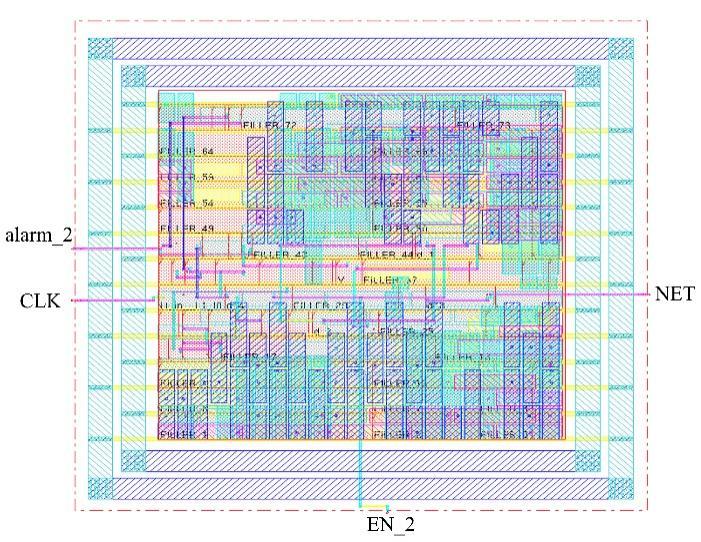

图7 通断检测电路数字版图

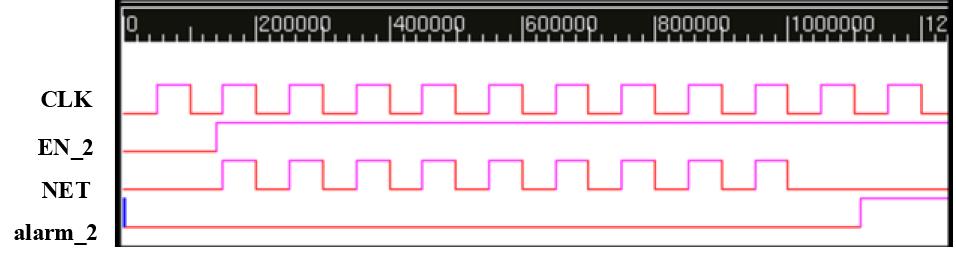

图8 通断检测电路仿真波形

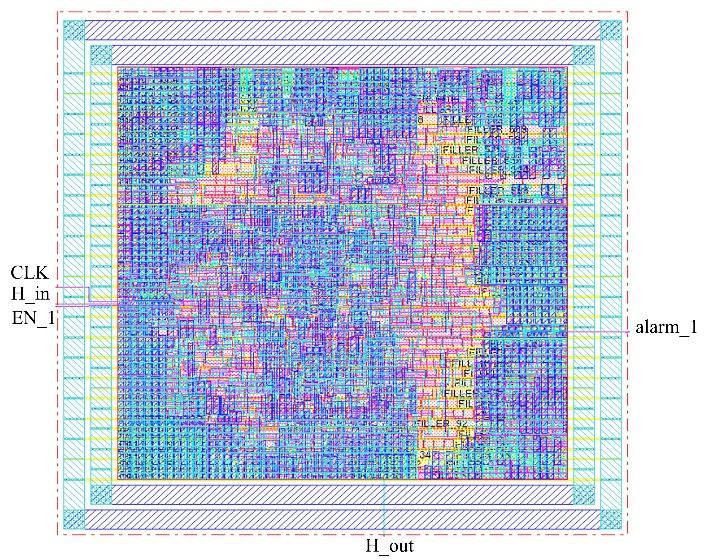

图9 随机码流型检测电路数字版图

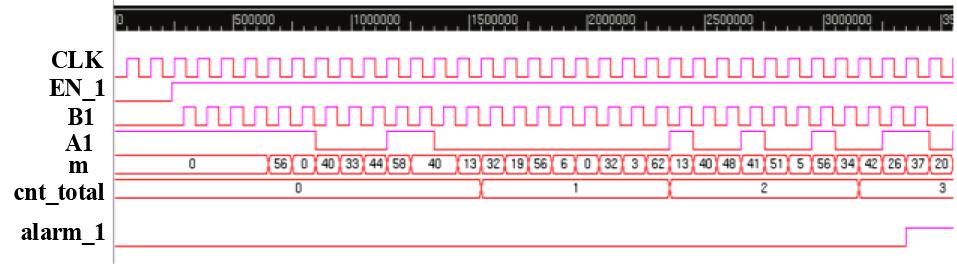

图10 随机码流型检测电路仿真波形

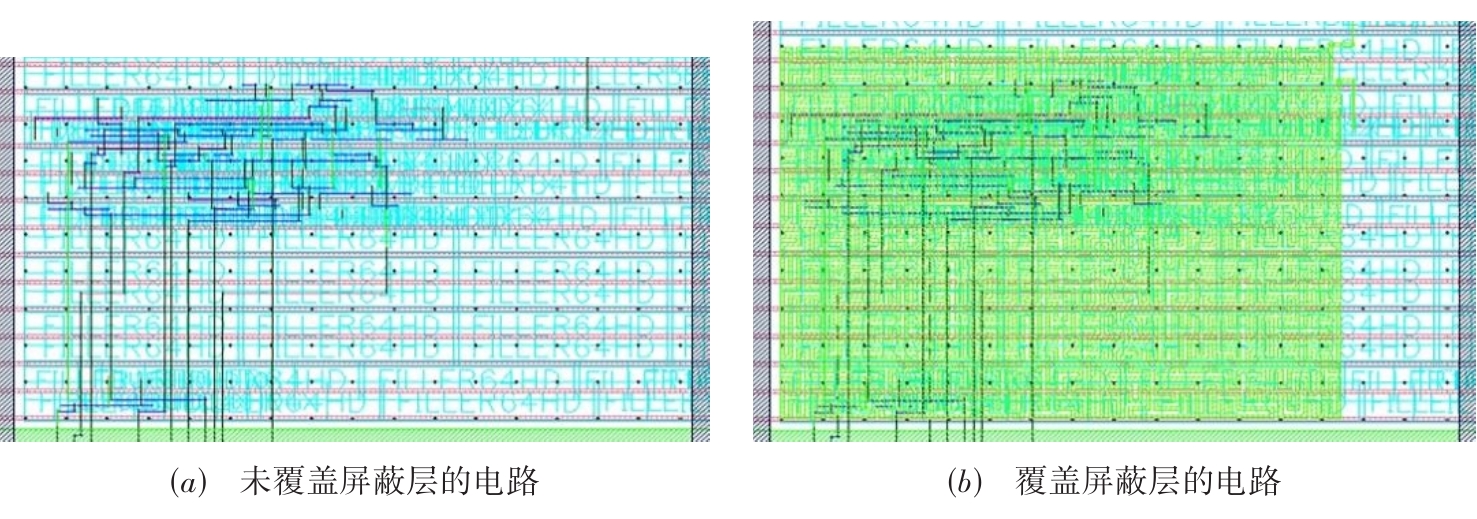

图11 主动屏蔽层与电路版图的连接

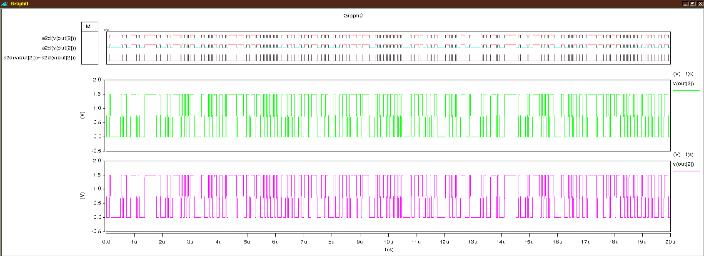

图12 有覆盖（上）和无覆盖（下）主动屏蔽层的电路out[2]信号输出的仿真波形比较

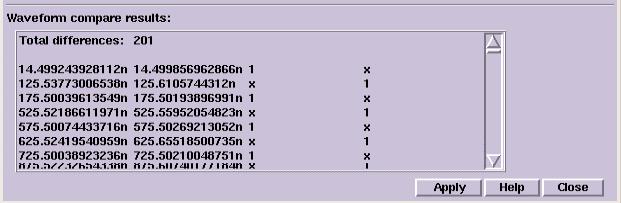

图13 有无覆盖主动屏蔽层的电路out[2]信号输出的仿真波形比较结果

表3 检测电路测试结果表

	通断检测电路	随机码流型检测电路
面积	$70 × 70 μ m 2$	$180 × 180 μ m 2$
面积占比	0.16%	10.5%
端口	NET, CLK, EN_2, alarm_2	A1, B1, CLK, EN_1, alarm_1
单元数	91	1455
功耗	$6.26 × 10 - 6 ~ 9.63 × 10 - 6 W$	$1.28 × 10 - 4 ~ 1.98 × 10 - 4 W$

表3 检测电路测试结果表

	通断检测电路	随机码流型检测电路
面积	$70 × 70 μ m 2$	$180 × 180 μ m 2$
面积占比	0.16%	10.5%
端口	NET, CLK, EN_2, alarm_2	A1, B1, CLK, EN_1, alarm_1
单元数	91	1455
功耗	$6.26 × 10 - 6 ~ 9.63 × 10 - 6 W$	$1.28 × 10 - 4 ~ 1.98 × 10 - 4 W$
