电子学报 ›› 2022, Vol. 50 ›› Issue (11): 2584-2592.DOI: 10.12263/DZXB.20220041
魏志超, 杨春玲
收稿日期:
2022-01-05
修回日期:
2022-04-01
出版日期:
2022-11-25
通讯作者:
作者简介:
基金资助:
WEI Zhi-chao, YANG Chun-ling
Received:
2022-01-05
Revised:
2022-04-01
Online:
2022-11-25
Published:
2022-11-19
Corresponding author:
摘要:
现有视频压缩感知神经网络重构算法采用的光流对齐和可变形卷积对齐的运动补偿方式存在误差积聚、信息感知范围有限等问题,极大地限制了其有效性和实用性.为了在不引入额外参数的条件下自适应提取参考帧的全局信息,本文提出了利用注意力机制实现视频压缩感知重构过程中运动估计/运动补偿的创新思想,并设计了时域注意力特征对齐网络(Temporal-Attention Feature Alignment Network,TAFA-Net)进行实现.在此基础上,提出了联合深度重构网络(Joint Deep Reconstruction Network Based on TAFA-Net,JDR-TAFA-Net),实现非关键帧的高性能重构.先利用本文所提的TAFA-Net获得参考帧到当前帧的对齐帧;然后,利用基于自编码器架构的融合网络充分提取已有帧信息,增强非关键帧的重构质量.仿真结果表明,与最优的迭代优化算法SSIM-InterF-GSR相比,所提算法重构帧的峰值信噪比(Peak Signal to Noise Ratio,PSNR)最高提升了4.74dB;与最优的深度学习算法STM-Net相比,所提算法重构帧的PSNR最高提升了0.64dB.
中图分类号:
魏志超, 杨春玲. 时域注意力特征对齐的视频压缩感知重构网络[J]. 电子学报, 2022, 50(11): 2584-2592.
WEI Zhi-chao, YANG Chun-ling. Video Compressed Sensing Reconstruction Network Based on Temporal-Attention Feature Alignment[J]. Acta Electronica Sinica, 2022, 50(11): 2584-2592.
层序 | 5个级联卷积层输出通道数 | ||||
---|---|---|---|---|---|
l1 | 128 | 96 | 64 | 32 | 16 |
l2 | 128 | 128 | 96 | 64 | 32 |
l3 | 128 | 128 | 128 | 96 | 64 |
l4 | 128 | 128 | 128 | 128 | 96 |

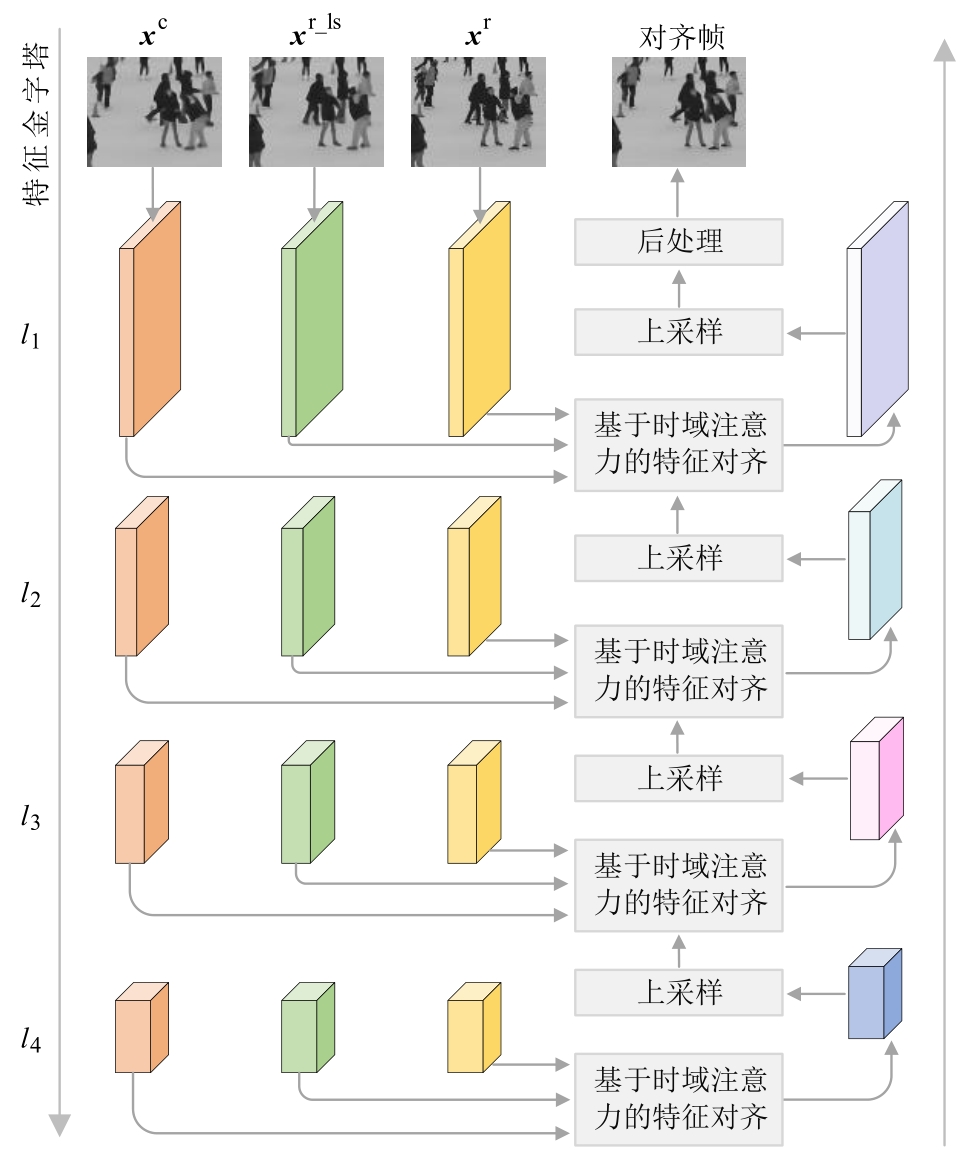

表1 不同金字塔层g(?)所表示级联卷积层输出通道数
层序 | 5个级联卷积层输出通道数 | ||||
---|---|---|---|---|---|
l1 | 128 | 96 | 64 | 32 | 16 |
l2 | 128 | 128 | 96 | 64 | 32 |
l3 | 128 | 128 | 128 | 96 | 64 |
l4 | 128 | 128 | 128 | 128 | 96 |
算法 | Coastguard | Football | Hall | Ice | Soccer |
---|---|---|---|---|---|
SRK=0.5, SRN=0.1 | |||||
Video-MH[ | 29.83 / 0.85 | 26.25 / 0.72 | 31.85 / 0.95 | 30.07 / 0.92 | 28.75 / 0.84 |
2sMHR[ | 30.17 / 0.86 | 26.77 / 0.74 | 32.24 / 0.95 | 30.92 / 0.94 | 29.71 / 0.86 |
SSIM-InterF-GSR[ | 30.25 / 0.87 | 27.22 / 0.76 | 34.46 / 0.97 | 31.74 / 0.95 | 30.34 / 0.87 |
JDR-TAFA-Net | 32.98 / 0.93 | 29.68 / 0.86 | 38.25 / 0.98 | 36.23 / 0.98 | 34.79 / 0.93 |
SRK=0.5, SRN=0.05 | |||||
Video-MH[ | 28.14 / 0.79 | 24.59 / 0.63 | 30.97 / 0.94 | 28.42 / 0.90 | 26.81 / 0.77 |
2sMHR[ | 28.68 / 0.81 | 25.12 / 0.66 | 31.37 / 0.94 | 29.08 / 0.91 | 27.53 / 0.80 |
SSIM-InterF-GSR[ | 28.09 / 0.81 | 25.57 / 0.68 | 33.21 / 0.96 | 28.80 / 0.92 | 27.59 / 0.80 |
JDR-TAFA-Net | 32.23 / 0.91 | 27.78 / 0.79 | 37.26 / 0.98 | 34.83 / 0.97 | 32.25 / 0.90 |
SRK=0.5, SRN=0.01 | |||||
Video-MH[ | 21.07 / 0.44 | 20.09 / 0.43 | 23.43 / 0.78 | 21.96 / 0.73 | 21.19 / 0.52 |
2sMHR[ | 21.57 / 0.47 | 20.76 / 0.46 | 24.04 / 0.81 | 22.33 / 0.75 | 21.78 / 0.56 |
SSIM-InterF-GSR[ | 25.09 / 0.68 | 22.96 / 0.54 | 28.44 / 0.93 | 24.57 / 0.82 | 23.44 / 0.63 |
JDR-TAFA-Net | 30.45 / 0.88 | 24.78 / 0.63 | 35.39 / 0.98 | 30.03 / 0.94 | 27.56 / 0.78 |
表2 JDR?TAFA?Net与迭代优化VCS算法重构PSNR(dB)/SSIM对比
算法 | Coastguard | Football | Hall | Ice | Soccer |
---|---|---|---|---|---|
SRK=0.5, SRN=0.1 | |||||
Video-MH[ | 29.83 / 0.85 | 26.25 / 0.72 | 31.85 / 0.95 | 30.07 / 0.92 | 28.75 / 0.84 |
2sMHR[ | 30.17 / 0.86 | 26.77 / 0.74 | 32.24 / 0.95 | 30.92 / 0.94 | 29.71 / 0.86 |
SSIM-InterF-GSR[ | 30.25 / 0.87 | 27.22 / 0.76 | 34.46 / 0.97 | 31.74 / 0.95 | 30.34 / 0.87 |
JDR-TAFA-Net | 32.98 / 0.93 | 29.68 / 0.86 | 38.25 / 0.98 | 36.23 / 0.98 | 34.79 / 0.93 |
SRK=0.5, SRN=0.05 | |||||
Video-MH[ | 28.14 / 0.79 | 24.59 / 0.63 | 30.97 / 0.94 | 28.42 / 0.90 | 26.81 / 0.77 |
2sMHR[ | 28.68 / 0.81 | 25.12 / 0.66 | 31.37 / 0.94 | 29.08 / 0.91 | 27.53 / 0.80 |
SSIM-InterF-GSR[ | 28.09 / 0.81 | 25.57 / 0.68 | 33.21 / 0.96 | 28.80 / 0.92 | 27.59 / 0.80 |
JDR-TAFA-Net | 32.23 / 0.91 | 27.78 / 0.79 | 37.26 / 0.98 | 34.83 / 0.97 | 32.25 / 0.90 |
SRK=0.5, SRN=0.01 | |||||
Video-MH[ | 21.07 / 0.44 | 20.09 / 0.43 | 23.43 / 0.78 | 21.96 / 0.73 | 21.19 / 0.52 |
2sMHR[ | 21.57 / 0.47 | 20.76 / 0.46 | 24.04 / 0.81 | 22.33 / 0.75 | 21.78 / 0.56 |
SSIM-InterF-GSR[ | 25.09 / 0.68 | 22.96 / 0.54 | 28.44 / 0.93 | 24.57 / 0.82 | 23.44 / 0.63 |
JDR-TAFA-Net | 30.45 / 0.88 | 24.78 / 0.63 | 35.39 / 0.98 | 30.03 / 0.94 | 27.56 / 0.78 |
算法 | SRN=0.037 | SRN=0.018 | SRN=0.009 |
---|---|---|---|
CSVideoNet[ | 26.87 / 0.81 | 25.09 / 0.77 | 24.23 / 0.74 |
2sRER-VGSR-Net[ | 31.52 / 0.89 | 29.87 / 0.86 | 28.60 / 0.83 |
PRCVSNet[ | 31.09 / - | 28.93 / - | 26.86 / - |
STM-Net[ | 32.50 / 0.93 | 31.14 / 0.91 | 29.98 / 0.89 |
JDR-TAFA-Net | 33.14 / 0.94 | 31.63 / 0.91 | 30.33 / 0.89 |
表3 JDR?TAFA?Net与深度学习VCS算法重构PSNR(dB)/SSIM对比
算法 | SRN=0.037 | SRN=0.018 | SRN=0.009 |
---|---|---|---|
CSVideoNet[ | 26.87 / 0.81 | 25.09 / 0.77 | 24.23 / 0.74 |
2sRER-VGSR-Net[ | 31.52 / 0.89 | 29.87 / 0.86 | 28.60 / 0.83 |
PRCVSNet[ | 31.09 / - | 28.93 / - | 26.86 / - |
STM-Net[ | 32.50 / 0.93 | 31.14 / 0.91 | 29.98 / 0.89 |
JDR-TAFA-Net | 33.14 / 0.94 | 31.63 / 0.91 | 30.33 / 0.89 |
算法 | SRN=0.037 | SRN=0.018 | SRN=0.009 |
---|---|---|---|
CSVideoNet[ | 0.0094 | 0.0085 | 0.0080 |
2sRER-VGSR-Net[ | 0.0152 | 0.0153 | 0.0156 |
PRCVSNet[ | - | - | - |
STM-Net[ | 0.0087 | 0.0087 | 0.0086 |
JDR-TAFA-Net | 0.0169 | 0.0169 | 0.0169 |
表4 JDR?TAFA?Net与深度学习VCS算法重构时间对比 (s)
算法 | SRN=0.037 | SRN=0.018 | SRN=0.009 |
---|---|---|---|
CSVideoNet[ | 0.0094 | 0.0085 | 0.0080 |
2sRER-VGSR-Net[ | 0.0152 | 0.0153 | 0.0156 |
PRCVSNet[ | - | - | - |
STM-Net[ | 0.0087 | 0.0087 | 0.0086 |
JDR-TAFA-Net | 0.0169 | 0.0169 | 0.0169 |
算法 | BasketballDrive | Cactus | ParkScene |
---|---|---|---|
SRK=0.2, SRN=0.037 | |||
STM-Net[ | 33.48 / 0.87 | 32.01 / 0.88 | 32.57 / 0.88 |
JDR-TAFA-Net | 33.84 / 0.88 | 32.62 / 0.88 | 32.71 / 0.89 |
SRK=0.2, SRN=0.018 | |||
STM-Net[ | 31.01 / 0.85 | 31.04 / 0.86 | 31.38 / 0.86 |
JDR-TAFA-Net | 31.87 / 0.86 | 31.57 / 0.87 | 32.04 / 0.88 |
SRK=0.2, SRN=0.009 | |||
STM-Net[ | 29.16 / 0.81 | 29.83 / 0.83 | 30.07 / 0.83 |
JDR-TAFA-Net | 29.46 / 0.81 | 29.95 / 0.84 | 30.33 / 0.84 |
表5 JDR?TAFA?Net与STM?Net在高清序列上重构PSNR(dB)/SSIM对比
算法 | BasketballDrive | Cactus | ParkScene |
---|---|---|---|
SRK=0.2, SRN=0.037 | |||
STM-Net[ | 33.48 / 0.87 | 32.01 / 0.88 | 32.57 / 0.88 |
JDR-TAFA-Net | 33.84 / 0.88 | 32.62 / 0.88 | 32.71 / 0.89 |
SRK=0.2, SRN=0.018 | |||
STM-Net[ | 31.01 / 0.85 | 31.04 / 0.86 | 31.38 / 0.86 |
JDR-TAFA-Net | 31.87 / 0.86 | 31.57 / 0.87 | 32.04 / 0.88 |
SRK=0.2, SRN=0.009 | |||
STM-Net[ | 29.16 / 0.81 | 29.83 / 0.83 | 30.07 / 0.83 |
JDR-TAFA-Net | 29.46 / 0.81 | 29.95 / 0.84 | 30.33 / 0.84 |
设置 | FT-1 | FT-2 | FF | PP | MFE | PSNR / SSIM |
---|---|---|---|---|---|---|
Base | × | × | × | × | × | 27.75 / 0.82 |
① | √ | × | × | × | × | 31.82 / 0.91 |
② | × | √ | × | × | × | 32.04 / 0.92 |
③ | × | √ | √ | × | × | 32.14 / 0.93 |
④ | × | √ | √ | √ | × | 32.26 / 0.93 |
⑤ | × | √ | √ | √ | √ | 32.47 / 0.93 |
表6 不同网络设置对TAFA?Net重构PSNR(dB)/SSIM的影响
设置 | FT-1 | FT-2 | FF | PP | MFE | PSNR / SSIM |
---|---|---|---|---|---|---|
Base | × | × | × | × | × | 27.75 / 0.82 |
① | √ | × | × | × | × | 31.82 / 0.91 |
② | × | √ | × | × | × | 32.04 / 0.92 |
③ | × | √ | √ | × | × | 32.14 / 0.93 |
④ | × | √ | √ | √ | × | 32.26 / 0.93 |
⑤ | × | √ | √ | √ | √ | 32.47 / 0.93 |
Base | TAFA-Net | 融合网络 | 观测损失 | PSNR / SSIM |
---|---|---|---|---|
√ | × | × | × | 27.75 / 0.82 |
√ | √ | × | × | 32.47 / 0.93 |
√ | √ | √ | × | 33.00 / 0.93 |
√ | √ | √ | √ | 33.14 / 0.94 |
表7 融合网络及观测损失对重构PSNR(dB)/SSIM的影响
Base | TAFA-Net | 融合网络 | 观测损失 | PSNR / SSIM |
---|---|---|---|---|
√ | × | × | × | 27.75 / 0.82 |
√ | √ | × | × | 32.47 / 0.93 |
√ | √ | √ | × | 33.00 / 0.93 |
√ | √ | √ | √ | 33.14 / 0.94 |
1 | DONOHO D L. Compressed sensing[J]. IEEE Transactions on Information Theory, 2006, 52(4): 1289-1306. |
2 | TRAMEL E W, FOWLER J E. Video compressed sensing with multihypothesis[C]//2011 Data Compression Conference. Snowbird: IEEE, 2011: 193-202. |
3 | OU W, YANG C, LI W, et al. A two-stage multihypothesis reconstruction scheme in compressed video sensing[C]//2016 IEEE International Conference on Image Processing. Phoenix: IEEE, 2016: 2494-2498. |
4 | LI W, YANG C, MA L. A multihypothesis-based residual reconstruction scheme in compressed video sensing[C]//2017 IEEE International Conference on Image Processing. Beijing: IEEE, 2017: 2766-2770. |
5 | 和志杰, 杨春玲, 汤瑞东. 视频压缩感知中基于结构相似的帧间组稀疏表示重构算法研究[J]. 电子学报, 2018, 46(3): 544-553. |
HE Zhi-jie, YANG Chun-ling, TANG Rui-dong. Research on structural similarity based inter-frame group sparse representation for compressed video sensing[J]. Acta Electronica Sinica, 2018, 46(3): 544-553. (in Chinese) | |
6 | XU K, REN F. CSVideoNet: A real-time end-to end learning framework for high-frame-rate video compressive sensing[C]//2018 IEEE Winter Conference on Applications of Computer Vision. Lake Tahoe: IEEE, 2018: 1680-1688. |
7 | 禤韵怡, 杨春玲. 基于帧间组稀疏的两阶段递归增强视频压缩感知重构网络[J]. 电子学报, 2021, 49(3): 435-442. |
XUAN Yun-yi, YANG Chun-ling. Two-stage recursive enhancement reconstruction based on video inter-frame group sparse representation in compressed video sensing[J]. Acta Electronica Sinica, 2021, 49(3): 435-442. (in Chinese) | |
8 | LING X, YANG C, PEI H. Compressed video sensing network based on alignment prediction and residual reconstruction[C]//2020 IEEE International Conference on Multimedia and Expo. London: IEEE, 2020: 1-6. |
9 | WEI Z, YANG C, XUAN Y. Efficient video compressed sensing reconstruction via exploiting spatial-temporal correlation with measurement constraint[C]//2021 IEEE International Conference on Multimedia and Expo. Shenzhen: IEEE, 2021: 1-6. |
10 | DAI J, QI H, XIONG Y, et al. Deformable convolutional networks[C]//2017 IEEE International Conference on Computer Vision. Venice: IEEE, 2017: 764-773. |
11 | CARION N, MASSA F, SYNNAEVE G, et al. End-to-end object detection with transformers[C]//European Conference on Computer Vision. Virtual: Springer, 2020: 213-229. |
12 | CHEN H, WANG Y, GUO T, et al. Pre-trained image processing transformer[C]//2021 IEEE Conference on Computer Vision and Pattern Recognition. Nashville: IEEE, 2021: 12299-12310. |
13 | LIU Z, LIN Y, CAO Y, et al. Swin transformer: Hierarchical vision transformer using shifted windows[C]//2021 IEEE International Conference on Computer Vision. Virtual: IEEE, 2021: 10012-10022. |
14 | HUANG Z, WANG X, HUANG L, et al. CCNet: Criss-cross attention for semantic segmentation[C]//2019 IEEE International Conference on Computer Vision. Seoul: IEEE, 2019: 603-612. |
15 | SHI W, JIANG F, ZHANG S, et al. Deep networks for compressed image sensing[C]//2017 IEEE International Conference on Multimedia and Expo. Hong Kong: IEEE, 2017: 877-882. |
16 | 裴翰奇, 杨春玲, 魏志超, 曹燕. 基于SPL迭代思想的图像压缩感知重构神经网络[J]. 电子学报, 2021, 49(6): 1195-1203. |
PEI Han-qi, YANG Chun-ling, WEI Zhi-chao, CAO Yan. Image compressive sensing reconstruction network based on iterative SPL theory[J]. Acta Electronica Sinica, 2021, 49(6): 1195-1203. (in Chinese) | |
17 | GAN L. Block compressed sensing of natural images[C]//2007 International Conference on Digital Signal Processing. Cardiff: IEEE, 2007: 403-406. |
18 | WANG P, CHEN P, YUAN Y, et al. Understanding convolution for semantic segmentation[C]//2018 IEEE Winter Conference on Applications of Computer Vision. Lake Tahoe: IEEE, 2018: 1451-1460. |
19 | ARBELAEZ P, MAIRE M, FOWLKES C, et al. Contour detection and hierarchical image segmentation[J]. IEEE Transactions on Pattern Analysis and Machine Intelligence, 2010, 33(5): 898-916. |
20 | SOOMRO K, ZAMIR A R, SHAH M. UCF101: A dataset of 101 human actions classes from videos in the wild[EB/OL]. [2022-04-01]. . |
21 | KINGMA D P, BA J. Adam: A method for stochastic optimization[EB/OL]. [2022-04-01]. |
1412. 6980. | |
22 | SULLIVAN G J, OHM J R, HAN W J, et al. Overview of the high efficiency video coding(HEVC) standard[J]. IEEE Transactions on Circuits and Systems for Video Technology, 2012, 22(12): 1649-1668. |
