外界干扰下车对车2×2 MIMO-VLC系统研究

作者信息 +

Research of Vehicle-to-Vehicle 2×2 MIMO-VLC System Based on External Interference

Author information +

文章历史 +

摘要

为了研究干扰车辆和穿越道路行人对车对车可见光通信系统的影响，本文提出了带有外界干扰的车对车2×2 MIMO可见光通信模型.该模型以基于市场加权灯束模型的汽车前照灯作为2个发射器，以光电探测器作为2个接收器，考虑了间隔车道车辆和过道行人对系统性能的影响.研究结果表明：当误码率小于为10^-4时，同道、邻道和间隔车道车辆的纵向通信距离分别为：28 m、5~18 m、0 m；间隔车道的两车不能直接通信，但其前照灯发射光线会进入信号接收车辆从而对正常通信两车产生影响；行人穿越道路会使正常通信两车的误码率产生较大波动且存在积极影响，正常通信两车横向距离越大积极影响占比越高；本文提出的模型考虑了行人和车辆的干扰，为改善可见光通信在复杂交通网的应用效果提供了理论依据.

Abstract

In order to study the effects of interfering vehicles and crossing pedestrians on vehicle-to-vehicle visible light communication system, a vehicle-to-vehicle 2×2 MIMO visible light communication model with external interference is proposed in the paper. In this model, the automotive headlights based on the market-weighted model are considered as two transmitters and the photodetectors as two receivers. The effects of vehicles in the spaced lanes and pedestrians are considered. The results show that when the bit error rate is less than 10^-4, the longitudinal communication distances of vehicles in the same lane, adjacent lane and spacing lane are 28 m, 5~18 m and 0 m, respectively. The two vehicles in the separate lane cannot communicate directly, but the light emitted by the headlights will enter the signal receiving vehicle and affect the normal communication between the two vehicles. Pedestrian crossing the road will make the bit error rate of normal communication vehicles fluctuate greatly and have a positive effect. The larger the lateral distance between normal communication vehicles, the higher the positive effect proportion. The model proposed in this paper takes into account the interference of pedestrians and vehicles, and provides theoretical basis for the application of visible light communication in complex traffic networks.

导出引用

尹荣荣 , 沈兴悦 , 桑军 , 秦豪 , 翟萌发 , 贾宽宽. 外界干扰下车对车2×2 MIMO-VLC系统研究[J]. 电子学报, 2024, 52(4): 1269-1281. https://doi.org/10.12263/DZXB.20231145

YIN Rong-rong , SHEN Xing-yue , SANG Jun , QIN Hao , ZHAI Meng-fa , JIA Kuan-kuan. Research of Vehicle-to-Vehicle 2×2 MIMO-VLC System Based on External Interference[J]. Acta Electronica Sinica, 2024, 52(4): 1269-1281. https://doi.org/10.12263/DZXB.20231145

1 引言

可见光通信（Visible Light Communication， VLC）系统应用在车对车（Vehicle to Vehicle， V2V）通信时存在众多挑战，诸如：（1）不同天气条件对传输信道的影响；（2）系统模型与实际交通环境的差异^［1］.研究者针对V2V-VLC系统存在的问题开展了一系列的工作.在文献［2，3］中，研究者在V2V-VLC系统中引入了多输入多输出（Multiple Input Multiple Output， MIMO）系统以达到降低V2V-VLC系统误码率（Bit Error Rate， BER）的目的.文献［4~6］中，研究者通过在路灯杆的合适位置安装反射装置，解决了相邻车道两车因纵向距离过小引发通信中断的问题.在文献［7，8］中，研究者基于转弯道路建立了V2V-VLC模型，并使用路边基础设施以及安装在基础设施上的中继装置实现了处于弯道路两车之间的通信，文献［9~11］在不同天气条件下对V2V-VLC系统的性能指标进行了分析.在文献［12］中，研究者打破常规乘用车的限制，基于重型卡车提出了一个考虑了横向距离和车身振荡影响的路径损耗模型，分析了不同信道参数对V2V-VLC性能的影响.以上的文献中，研究者基于真实交通环境对V2V-VLC系统进行了分析，提高了通信系统的质量并解决了部分交通环境中使用VLC潜在的问题.文献［13~15］通过改进路由协议提高V2V长距离VLC的质量，但是在研究过程中允许两车直接跨越多个车道进行通信，且没有考虑两车通信时其他车道经过车辆对系统性能的影响.文献［16］研究了车辆密度对VLC系统性能的影响，研究结果表明：当相邻车道和间隔车道有车辆经过时由车辆表面引入的反射光线会改善正常通信两车的BER性能.在建模的过程中研究者认为干扰车辆表面绝对光滑且平整，然而车辆表面是有弧度的且不绝对光滑，且没有考虑正常通信两车旁边经过车辆前照灯发出光线对系统性能的影响.文献［17］指出车辆前照灯所发出的光线会到达光线发射车辆所在车道相邻的车道以及间隔车道，并对到达每个车道的光线覆盖范围进行了分析，但是没有对前照灯光线对其他通信车辆的影响进行量化分析.以上研究均没有考虑行人穿越道路的交通场景对V2V-VLC系统的影响以及间隔车道干扰车辆发出光线对正常通信两车通信质量的影响.然而在城市交通环境中行人和车辆同时处于道路上的交通场景以及两车正常通信时有干扰车辆经过的交通场景是十分常见的.

为了弥补行人穿越道路的交通环境和干扰车辆经过的交通环境对正常通信两车通信质量影响的研究缺陷，从而降低系统模型与实际交通环境的差距.本研究首先对外界干扰下2×2 MIMO-VLC系统进行了建模，然后分别对存在行人干扰和间隔车道干扰的交通环境V2V-VLC的BER性能进行了分析，这些研究结果对于改善V2V-VLC系统在复杂交通网中的通信性能提供了理论依据.

2 外界干扰下2×2 MIMO-VLC系统模型

本节首先对外界干扰下2×2 MIMO-VLC系统的干扰来源（行人和干扰车辆）以及信号传递流程进行了分析，然后基于行人和间隔车道车辆建立了外界干扰模型和系统BER波动程度的评价指标，最后对系统的LOS链路、NLOS链路以及噪声部分进行了分析.

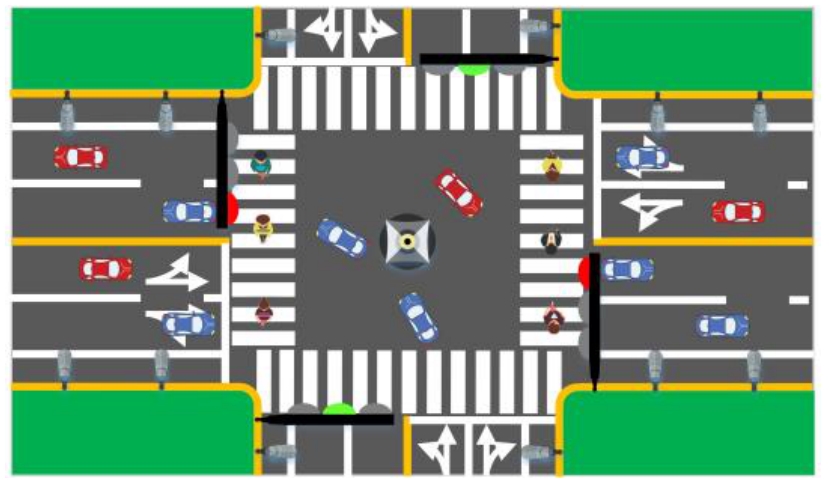

在多车道的城市交通环境中，正常通信的两车会受到非通信车辆发出光线的干扰.如图1所示，潜在的干扰情况包括：同车道两车进行通信时受间隔车道经过车辆的干扰（车道3的两车进行通信，车道1和车道5有车辆经过），相邻车道的两车进行通信时受间隔车道经过车辆的影响（车道2和车道3的两车进行通信，车道1和车道5有车辆经过）.为了方便推导，两车进行正常通信时隔车道经过的车辆被定义为干扰车辆.

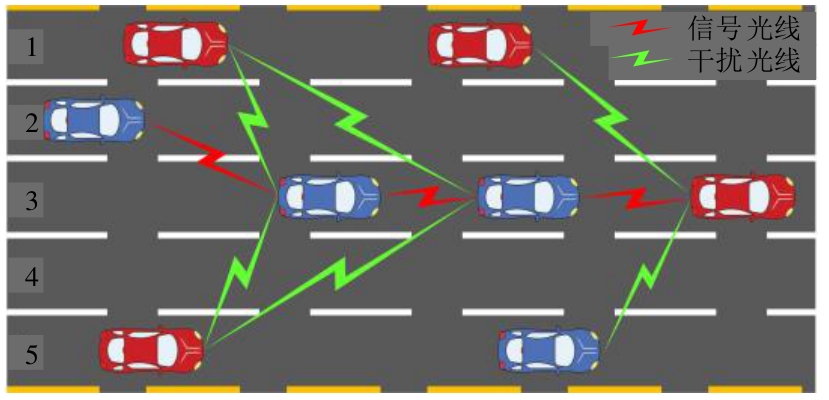

图1 城市交通路况图

Full size|PPT slide

在城市交通路口和直线道路上的人行横道，会出现行人和车辆同时处于道路上的交通场景，由于城市交通路口的通信环境完全包括具有人行横道直线道路交通环境，所以本研究只对路口的交通场景进行了分析.图2展示了双向四车道城市路口的交通场景，当前时刻交通信号灯左右方向为红灯，上下方向为绿灯.根据交通规则，当前时刻左侧和右侧的人行横道允许行人经过，上侧和下侧的人行横道禁止行人通过；左侧车道和右侧车道允许车辆右转，但是不允许车辆直行；上方车道和下方车道允许车辆直行、右转以及左转.因此在城市交通路口是车辆和行人同时处于道路上的交通情形是十分常见的.

图2 行人过道路场景

Full size|PPT slide

车对车2×2 MIMO-VLC系统模型中的汽车前照灯采用了市场加权灯束模型，市场加权灯束模型是通过测量市场上主流型号汽车前照灯的光照强度分布特性，然后根据不同型号车辆在市场上的份额占比对其进行加权，从而获得最符合市场上主流车型光照强度分布特性的前照灯模型^［2］.本研究将车辆干扰和行人干扰统称为外界干扰.存在外界干扰的车对车2×2 MIMO-VLC系统模型的系统框图如图3所示.信号发射车辆的两个前照灯（LED1和LED2）与安装在信号接收车辆尾部的两个光电探测器（PD1和PD2）进行通信.所需发送的数据经过开关键控的方法同时调制LED1和LED2上，两个前照灯同时发出带有调制信息的光线.光线经过传输信道到达光电探测器（PhotoDetector， PD）后，对PD接收的信噪比（Signal to Noise Ratio， SNR）进行最大比合并，再使用计算标准高斯分布的尾部概率函数对SNR进行处理，最终完成数据的接收以及分析.

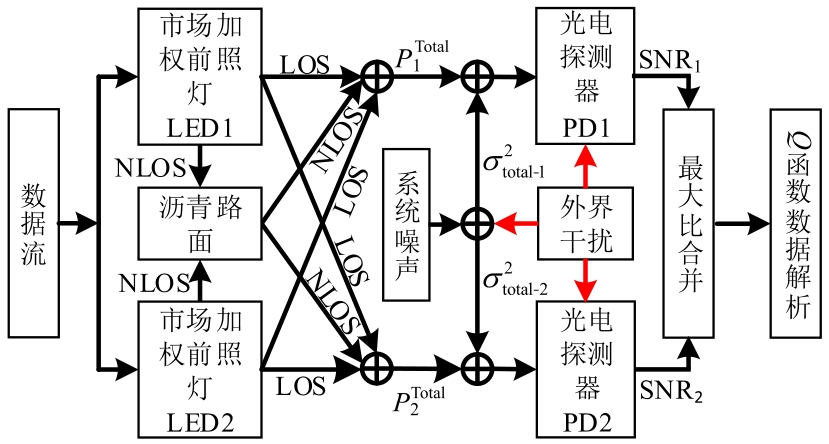

图3 外界干扰下2×2 MIMO的V2V-VLC系统框图

Full size|PPT slide

通过图3可以得到外界干扰下2×2 MIMO的V2V-VLC系统模型的信道传输矩阵为

H_{(h_{i j}^{L O S} + h_{i j}^{N L O S})} = [\begin{matrix} h_{11}^{L O S} + h_{11}^{N L O S}, h_{21}^{L O S} + h_{21}^{N L O S} \\ h_{12}^{L O S} + h_{12}^{N L O S}, h_{22}^{L O S} + h_{22}^{N L O S} \end{matrix}] \begin{matrix} , \end{matrix} \begin{matrix} i = {1,2} \\ j = {1,2} \end{matrix}

（1）

其中，

h_{i j}^{L O S}

为信号发射车辆和干扰车辆第i个前照灯到信号接收车辆第j个PD的LOS链路信道增益，其表达式为：

h_{i j (1)}^{L O S} + \cdot \cdot \cdot + h_{i j (n)}^{L O S}

，式中n为信号发射车辆和干扰车辆之和；

h_{i j}^{N L O S}

为信号发射车辆和干扰车辆第i个前照灯到信号接收车辆第j个PD的NLOS链路增益之和，其表达式为：

h_{i j (1)}^{N L O S} + \cdot \cdot \cdot + h_{i j (n)}^{N L O S}

，

h_{i j (n)}^{N L O S}

为第n辆车的第i个前照灯到信号接收车辆的第j个PD的信道增益，其表达式为：

h_{i A (n)} \cdot h_{i A j (n)} + \cdot \cdot \cdot + h_{i A^{'} (n)} \cdot h_{i A^{'} j (n)}

.式中：

h_{i A (n)}

为第n辆车的第i个前照灯到反射点A的信道增益；

h_{i A j (n)}

为由第n辆车的第i个前照灯引起的在反射点A到第j个PD的信道增益.A为第n辆车的第i个前照灯引起的信道内可以发生反射的任意点.所以，外界干扰下2×2 MIMO系统PD接收的来自n辆车前照灯的总功率为

[\begin{matrix} P_{1}^{T o t a l} \\ P_{2}^{T o t a l} \end{matrix}] = H_{(h_{i j}^{L O S} + h_{i j}^{N L O S})} \cdot [\begin{matrix} I_{T} (ζ_{1 j}, ξ_{1 j}) / L E R \\ I_{T} (ζ_{2 j}, ξ_{2 j}) / L E R \end{matrix}]

（2）

其中，

P_{j}^{T o t a l}

为第j个PD从n辆车前照灯接收的总功率（j=｛1，2｝）；

I_{T} (ζ_{i j}, ξ_{i j})

为市场加权灯束模型的发光强度（cd），

ζ_{i j}

和

ξ_{i j}

为第i个前照灯和第j个PD组成的LOS链路或第i个前照灯出射光线经过反射面反射进入第j个PD光线组成NLOS链路的前照灯出射部分与前照灯灯轴方向的水平夹角和垂直夹角；LER为前照灯的发光效能.所以，外界干扰下2×2 MIMO-VLC系统信号接收车辆第j个PD的SNR可以表示为

S N R_{j} = \frac{(R \cdot P_{j}^{S i g n a l})^{2}}{σ_{T o t a l ‐ j}^{2}}

（3）

其中，

S N R_{j}

为信号接收车辆第j个PD接收信号的信噪比；R为PD的响应度；

P_{j}^{S i g n a l}

为第j个PD从信号发射车辆接收的总功率；

σ_{T o t a l ‐ j}^{2}

为第j个PD噪声方差的总和.所以，使用最大比合并的方法合并后外界干扰下2×2 MIMO-VLC系统的BER为

B E R = Q (\sqrt[]{S N R^{T o t a l}}) = Q (\sqrt[]{\frac{S N R_{1}^{2} + S N R_{2}^{2}}{S N R_{1} + S N R_{2}}})

（4）

其中，BER为外界干扰下2×2 MIMO-VLC系统的误码率；

Q (x)

为用于计算标准高斯分布的尾部概率的函数.在本节的其余部分将对系统的主要部分进行详细说明.

2.1 外界干扰模型

本节首先基于城市交通环境对行人穿越道路的交通场景进行了分类以及数学表示，进而推导了行人穿越道路的过程中PD有效感光面积和NLOS链路反射面积的变化情况；然后对干扰车辆对正常通信两车的影响进行了表述，最后使用类方差的方法（Similarity Variance， SV）对系统BER性能的波动程度进行了定义.

如图4所示，行人对V2V-VLC系统的影响是通过遮挡LOS链路和改变NLOS链路的反射面积实现的.对于十字路口交通场景和直线道路上存在人行横道的交通场景，行人对V2V-VLC的干扰可以归纳为两类：（1）正常通信的两车车身平行（即：直行状态），处于相同车道或不同车道，信道中有一条或两条人行横道.如图4（a）所示，车1、2和3为处于不同车道的信号接收车辆，车4为信号发射车.其中车1和车4、车3和车4为邻道通信，车2和车4为同道通信；（2）正常通信的两车车身具有一定角度（即转弯状态），信道中有一条人行横道.如图4（b）所示，车1为信号接收车辆，车2信号发射车辆.

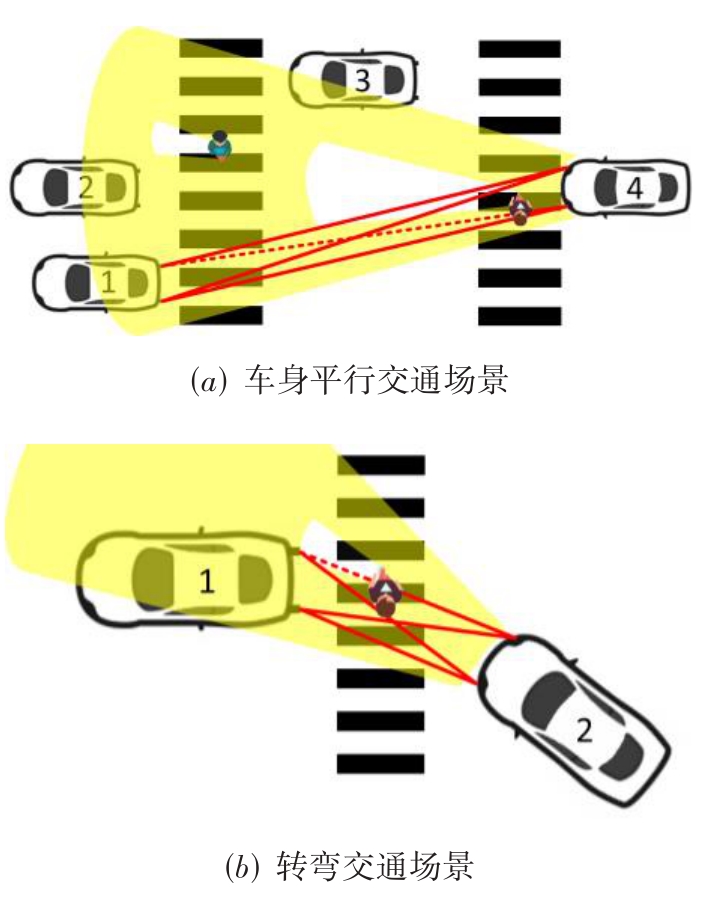

图4 不同交通环境行人干扰示意图

Full size|PPT slide

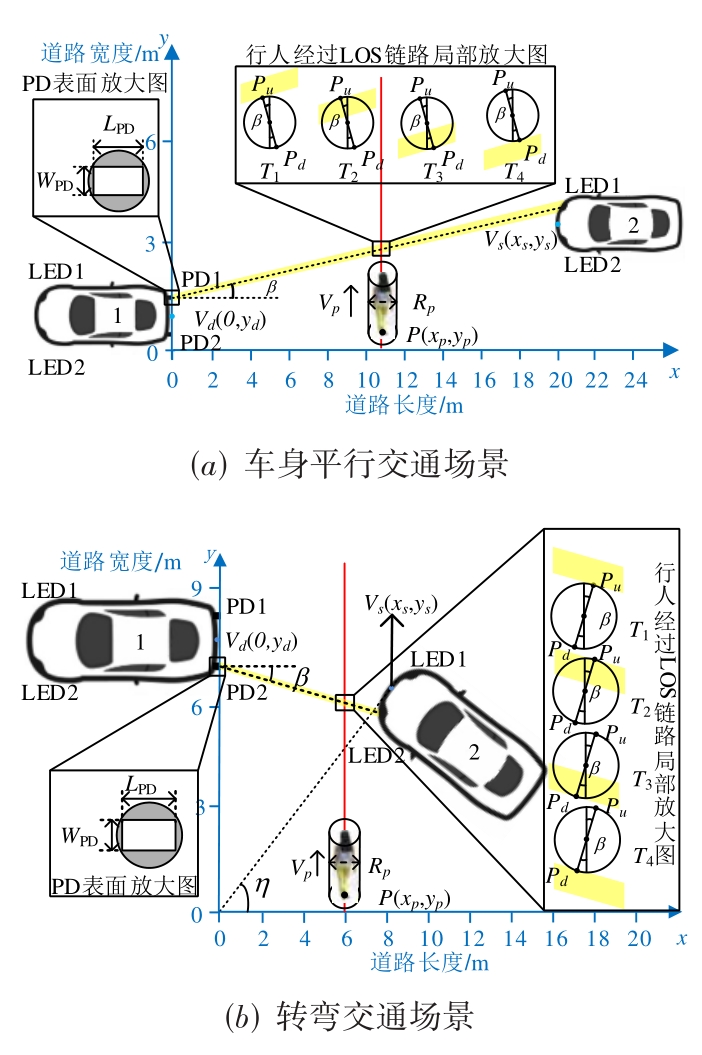

为了量化行人对V2V-VLC系统LOS链路的影响，在图5中对城市交通场景的两种情况进行了数学具体化.具体操作如下：（1）以信号接收车辆尾部的PD为纵轴，路边为横轴建立适用于动态交通环境的直角坐标系；（2）在车上相对位置标示出了车辆前照灯、PD以及其他计算所需的位置；（3）由于车灯发出的光线具有较强的方向性，当两个行人左右并行穿越道路时，对通信系统的影响近似与一个人穿越道路时相同.所以，研究中假设行人前后依次顺序穿越道路，并将行人经过人行横道时的运动轨迹描述为从x轴出发沿y轴正方向的直线（图中红色线）；（4）由于人体形态的描述较为复杂所以使用了圆柱体进行简化，并在圆柱体底部中心位置定义了行人的中心位置坐标^［18］；（5）对PD表面进行了放大并表示出了其无遮挡时有效感光面积的计算方法，即L _PD×W _PD；（6）在图5（a）中，以LED1入射到PD1的LOS光线为例，在图5（b）中，以LED2入射到PD2的LOS光线为例，将行人影响PD有效感光面积的4个特殊时刻点进行了放大（T ₁、T ₂、T ₃和T ₄）.由于车辆和行人处于运动状态，因此不同时刻车辆和行人相对位置不同.

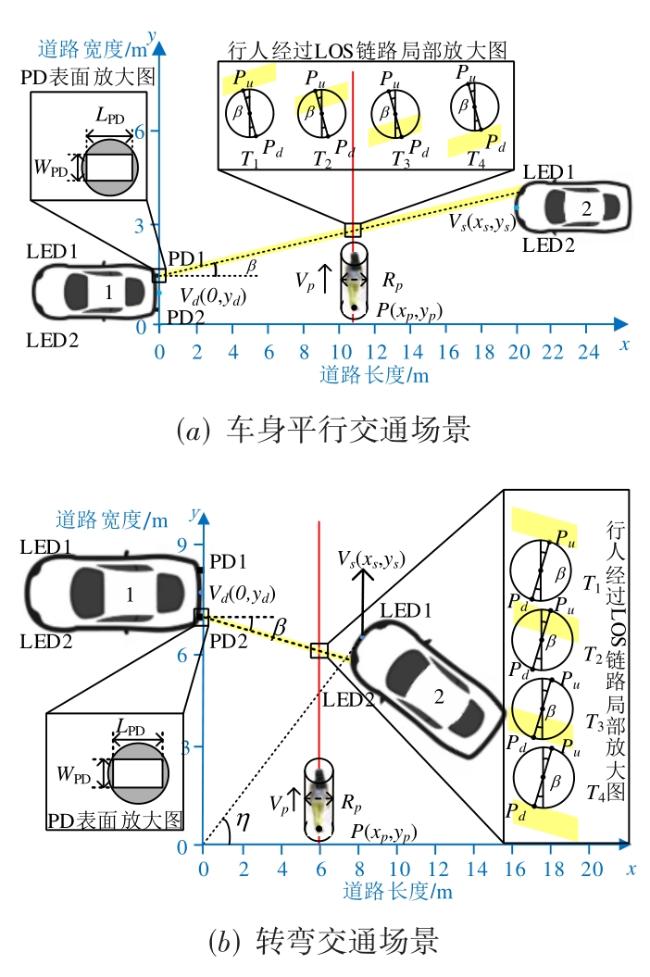

图5 行人干扰LOS链路的示意图

Full size|PPT slide

如图5所示，设信号发射车辆车头中心位置坐标为

V_{s} (x_{s}, y_{s})

，接收车辆车尾中心位置坐标为

V_{d} (0, y_{d})

，则车身平行时信号发射车辆LED1和LED2的位置可以表示为

\{\begin{matrix} x_{L E D i} = x_{s} \\ y_{L E D i} = y_{s} \pm \frac{1}{2} d_{T X} \end{matrix}

（5）

其中，

d_{T X}

为两个前照灯的间距；当i为1时式中的符号取正，反之取负（i=｛1，2｝）.当两车处于转弯交通情形时，信号发射车辆的前照灯的位置可以表示为

\{\begin{matrix} x_{L E D i} = x_{s} \pm \frac{1}{2} d_{T X} \cdot c o s η \\ y_{L E D i} = y_{s} \pm \frac{1}{2} d_{T X} \cdot s i n η \end{matrix}

（6）

其中，i为1时式中的符号取正，反之取负（i=｛1，2｝）；

η

为信号发射车辆车身法线方向与x轴正方向的夹角.两种交通场景接收车辆PD位置表示为

\{\begin{matrix} x_{P D i} = 0 \\ y_{P D i} = y_{d} \pm \frac{1}{2} d_{P D} \end{matrix}

（7）

其中，

d_{P D}

为两个PD的间距，当i为1时式中的符号取正，反之取负（i=｛1，2｝）.行人在信道中运动时会对PD接收的LOS链路产生遮挡，被遮挡的LOS链路光线将不会被PD接收.由于行人穿越道路的轨迹和PD感光面是平行的，所以行人对LOS链路光线的遮挡程度可以等比例转化为PD有效感光面积的变化.图5中行人遮挡LOS链路放大图展示了行人经过LOS链路的过程与LOS链路相切的4个特殊时刻（PD有效感光面积表达式转变的时刻）.行人运动过程中与LOS链路的切点坐标

P_{u}

和

P_{d}

可以表示为

\begin{array}{l} P_{u} (x_{P_{u}}, y_{P_{u}}) = (x_{p} \pm R_{p} \cdot s i n β, y_{p} + R_{p} \cdot c o s β) \\ P_{d} (x_{P_{d}}, y_{P_{d}}) = (x_{p} \pm R_{p} \cdot s i n β, y_{p} - R_{p} \cdot c o s β) \end{array}

（8）

其中，

R_{p}

为圆柱体的半径；

β

为信号发射车辆前照灯LOS链路光线和PD法线方向的夹角.若前照灯和PD之间的LOS链路斜率为正，则

P_{u}

和

P_{d}

分别位于行人运动方向（y轴方向）逆时针旋转

β

的圆柱体表面的上方和下方，反之

P_{u}

和

P_{d}

位于行人运动方向顺时针旋转

β

的圆柱体表面的上方和下方.因此，当信号发射车辆前照灯LOS光线斜率为正时，式中

x_{P_{u}}

表达式中符号取负，

x_{P_{d}}

表达式中符号取正；当信号发射车辆前照灯LOS光线斜率为负时，

x_{P_{u}}

表达式中符号取正，

x_{P_{d}}

表达式中符号取负.由于y轴方向LOS链路光柱的横截面和PD感光面相同，所以LEDx到PDx的LOS链路光束的边界函数可以表示为（x=｛1，2｝）

y_{i}^{l o s} (x) = \frac{y_{L E D x} - y_{P D x}}{x_{L E D x}} x + y_{P D x} \pm \frac{1}{2} L_{P D}

（9）

其中，i为1时式中的符号取负，此函数为LOS链路光柱的下边界函数；i取2时符号取正，此函数为LOS链路光柱的上边界函数；

L_{P D}

为PD有效感光面的长度.设t=0时，行人开始穿越道路，4个特殊时刻的物理意义分别为：T ₁是

P_{u}

到达LOS链路下边界的时刻，T ₂为

P_{u}

到达LOS链路上边界的时刻，T ₃为

P_{d}

到达LOS链路下边界的时刻，T ₄为

P_{d}

到达LOS链路上边界的时刻.将

P_{u}

带入式（9）可得时刻T ₁和T ₂的表达式为

T_{i} = \frac{y_{i}^{l o s} (x_{P_{u}})}{V_{p}} = \frac{x_{P_{u}} (y_{L E D x} - y_{P D x})}{x_{L E D x} \cdot V_{p}} + \frac{2 \cdot y_{P D x} \mp L_{P D}}{2 \cdot V_{p}}

（10）

其中，

V_{p}

为行人穿越道路的速度；当i为1时，符号取负；反之取正（i=｛1，2｝）.将

P_{d}

带入式（9）可得时刻T ₃和T ₄时刻的表达式为

T_{i + 2} = \frac{y_{i}^{l o s} (x_{P_{d}})}{V_{p}} = \frac{x_{P_{d}} (y_{L E D x} - y_{P D x})}{x_{L E D x} \cdot V_{p}} + \frac{2 \cdot y_{P D x} \mp L_{P D}}{2 \cdot V_{p}}

（11）

其中，当i为1时，符号取负；反之符号取正（i=｛1，2｝）.因此，当一个行人经过路口时，PD有效感光面积随时间变化的表达式如下

A r_{i j} = \{\begin{matrix} L_{P D} \cdot W_{P D}, & 0 \leq t \leq T_{1} ⋃ t > T_{4} \\ W_{P D} \cdot (L_{P D} - (t - T_{1}) \cdot V_{p}), & T_{1} < t \leq T_{2} \\ 0, & T_{2} < t \leq T_{3} \\ W_{P D} \cdot (t - T_{3}) \cdot V_{p}, & T_{3} < t \leq T_{4} \end{matrix}

（12）

其中，

A r_{i j}

为第i个前照灯到第j个PD所对应LOS链路PD的有效感光面积.

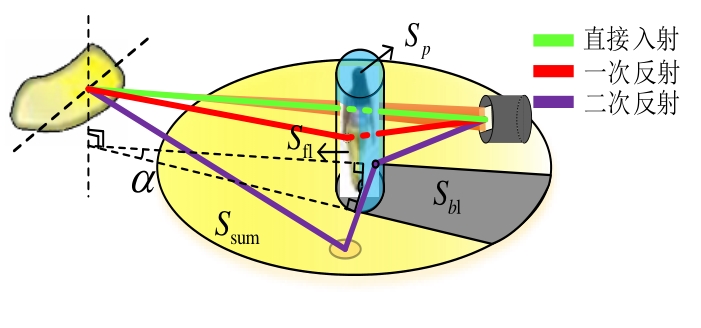

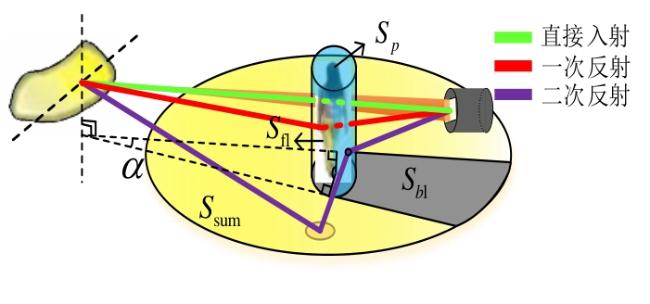

行人对正常通信两车的NLOS链路的影响是通过改变反射面积实现的.由于行人身高远大于汽车前照灯的安装高度，且近光模式下的前照灯垂直光线分布在前照灯灯轴线-10°~5°（沿轴线向上为正）的范围内，所以在V2V-VLC的有效范围内，前照灯发射光线不会超过行人身高^［2］.如图6所示，由于车辆前照灯具有较强的方向性，当行人经过时会在其背光处产生阴影，从而减少前照灯光线在路面的反射面积，阴影位于前照灯LOS链路与行人侧面相切光线在路面上的投影和行人背光处所围成的面积.由于行人的立体性，会引入经过人体表面的一次反射光线和二次反射光线.一次反射光线为前照灯照射到人体表面后反射进入PD的光线，二次反射光线为前照灯光线照射在路面反射到人体表面进而反射到PD感光面的部分.

图6 行人干扰NLOS链路示意图

Full size|PPT slide

根据图6可知，前照灯发出光线在路面的照射面积表达式为

S_{r o a d} = S_{s u m} - S_{b l} - S_{p}

（13）

其中，

S_{r o a d}

为行人经过时前照灯引起的路面上有光线照射的面积；

S_{s u m}

为没有行人经过时前照灯在路面上照射面积，其值可根据市场加权灯束模型的出射光线路面照度分布图获得^［2］；

S_{b l}

为前照灯光线与行人侧面切线在路面上的投影和行人被光面所围成的面积；

S_{p}

为行人圆柱体的底面积，其表达式为

π R_{p}^{2}

.由于前照灯是恒低于人的身高的所以不可能有光线越过行人的头部，所以前照灯在人体表面照射的面积可以表示为

S_{f l} = L_{f l} \cdot H_{f l}

（14）

其中，

S_{f l}

为前照灯照射在人体表面光线的面积；

L_{f l}

为行人向光面圆弧的周长，其表达式为：

L_{f l} = \frac{2 π R_{p} (180 - α)}{360}

；

H_{f l}

为前照灯在人体表面照射光线的高度，其表达式为

H_{f l} = t a n (m a x (ξ)) \cdot (d_{T ‐ R} - R_{p}) + h_{T X}

（15）

其中，

d_{T ‐ R}

为前照灯至行人坐标点构成直线在路面上的投影的长度；

h_{T X}

为前照灯安装高度.由于路面上发生的是漫反射，其反射光线可以到达行人的表面任何位置，从而形成二次反射.因此，二次反射面积为整个圆柱体的侧面积.

车辆干扰在城市交通道路上十分常见，当正常通信的两车边有干扰车辆经过时，在一定道路范围内其前照灯发出的LOS链路光线和经过路面反射的NLOS链路光线会射入到信号接收车辆的PD内，从而增加PD接收的噪声.由于PD接收干扰车辆发出的LOS链路和NLOS链路光线和正常通信的两车LOS和NLOS链路光线的推导方法一致.所以本节不对信号接收车辆接收来自干扰车辆的光线进行计算，在2.2节和2.3节进行分析.

外界干扰存在时V2V-VLC系统的BER性能会产生较大波动，为了反映存在外界干扰时V2V-VLC系统BER性能和正常通信时V2V-VLC系统BER性能的差异（即外界干扰对系统BER的影响程度），本研究提出了类方差的方法，其表达式如下

S V = \sum_{t = 0}^{T_{m a x}} \frac{(B E R (t) - B E R_{n o r m a l})^{2}}{T_{m a x} - T_{n o r m a l}}

（16）

其中，

S V

为类方差；BER（t）为t时刻系统的误码率；BER_normal为没有外界干扰时两车正常通信的误码率；

T_{m a x}

为干扰持续的总时间；

T_{n o r m a l}

为干扰持续时间内系统BER与没有干扰的情况相同的时刻总和，因为SV与采样频率有关，所以只有在相同采样频率下其值才具有可比性.

2.2 2×2 MIMO-VLC系统LOS链路

近光灯模式下市场加权灯束模型前照灯光线任意照射位置的照度可以表示为^［2］

E = \frac{d ϕ}{d S} = \frac{d ϕ}{d ω} \cdot \frac{d ω}{d S} = \frac{I_{T} (ζ, ξ) \cdot c o s θ}{r^{2}}

（17）

其中，

ϕ

为光通量（lm）；

S

为被光线照射的面积（m²）；

ω

为光线立体角（sr）；

r

为光线出射点与被照射点的直线距离（m）；

θ

为汽车前照灯出射光线与光线照射面法线方向的夹角.

外界干扰下2×2 MIMO-VLC系统PD接收的LOS链路光线由信号发射车辆LOS链路光线和干扰车辆LOS链路光线共同组成.根据式（17）可知，信号接收车辆的第j个PD从任意单一前照灯接收的LOS功率可以表示为

P_{j}^{L O S} = \{\begin{matrix} \frac{E \cdot A r_{i j}}{L E R} = \frac{I_{T} (ζ_{i j}, ξ_{i j}) \cdot c o s θ \cdot A r_{i j}}{d^{2} \cdot L E R}, 0 \leq θ \leq ψ \\ \begin{matrix}  \end{matrix} 0, \begin{matrix}  \end{matrix} \begin{matrix}  \end{matrix} \begin{matrix}  \end{matrix} \begin{matrix} θ > ψ \end{matrix} \end{matrix}

（18）

其中，

P_{j}^{L O S}

为第j个PD接收的来自信号发射车辆或干扰车辆前照灯的LOS功率（W）；d为前照灯到PD的直线距离；

ψ

为PD接收光线的视场半角.当仅存在干扰车辆时

A r_{i j}

为常数，其数值为PD感光部分的总面积，在外界干扰下2×2 MIMO-VLC模型中，若干扰车辆数量为1时，每个PD最多可以接收到来自信号发射车辆和干扰车辆各2条LOS链路光线，当干扰车辆数量增加1辆，则每个PD接收的LOS光线最多增加2条.信号接收车辆任意PD接收来自信号发射车辆的LOS链路功率为^［19］

P_{j}^{L O S C} = \{\begin{matrix} \frac{A r_{1 j} \cdot I_{T} (ζ_{1 j}, ξ_{1 j}) \cdot c o s θ_{1 j}}{L E R \cdot {d_{1 j}}^{2}}, 0 \leq θ_{1 j} \leq ψ ⋂ θ_{2 j} > ψ \\ \frac{A r_{2 j} \cdot I_{T} (ζ_{2 j}, ξ_{2 j}) \cdot c o s θ_{2 j}}{L E R \cdot {d_{2 j}}^{2}}, θ_{1 j} > ψ ⋂ 0 \leq θ_{2 j} \leq ψ \\ \sum_{i = 1}^{2} \frac{A r_{i j} \cdot I_{T} (ζ_{i j}, ξ_{i j}) \cdot c o s θ_{i j}}{L E R \cdot {d_{i j}}^{2}}, \begin{matrix}  \end{matrix} 0 \leq θ_{i j} \leq ψ \begin{matrix}  \end{matrix} \\ \begin{matrix}  \end{matrix} 0, \begin{matrix}  \end{matrix} \begin{matrix}  \end{matrix} \begin{matrix}  \end{matrix} \begin{matrix}  \end{matrix} θ_{i j} > ψ \begin{matrix}  \end{matrix} \end{matrix}

（19）

其中，

P_{j}^{L O S C}

为第

j

个PD从信号发射车辆LOS链路接收的总功率（j=｛1，2｝），

θ_{i j}

为第

i

个前照灯和第

j

个PD组成的LOS链路与PD表面法线的夹角；

d_{i j}

为第

i

个前照灯到第

j

个PD之间的直线距离.信号接收车辆任意PD接收来自单一干扰车辆的LOS链路功率为

P_{j}^{L O S D} = P_{j}^{L O S C}

（20）

其中，

P_{j}^{L O S D}

为第

j

个PD从一个干扰车辆LOS链路接收的总功率（与PD接收来自信号发出车辆LOS链路功率相比，改变的是

A r_{i j}

）；当干扰车辆增加时，信号接收车辆任意PD接收的来自干扰车辆的LOS链路总功率为

P_{j}^{L O S D}

的叠加.所以信号接收车辆第j个PD接收的总LOS链路功率为

P_{j}^{L O S S} = P_{j}^{L O S C} + (n - 1) \cdot P_{j}^{L O S D}

（21）

其中，

P_{j}^{L O S S}

为信号接收车辆接收LOS链路的总和.

2.3 外界干扰下2×2 MIMO-VLC系统NLOS链路

通过镜面反射和漫反射可以产生V2V-VLC系统的NLOS链路.在V2V-VLC系统性能进行研究时，NLOS链路光线对系统性能的影响是不可忽略的^［2］.实际交通环境中，潜在发生镜面反射的反射面包括：车辆表面的喷漆、车窗玻璃以及道路附近建筑表面等；潜在发生漫反射的反射面为：道路表面.相比于漫反射光线的光照强度，镜面反射光线的光照强度更高，但是镜面反射光线的方向较为单一（符合镜面反射定律），且与反射面相对于入射光线的角度高度相关.车辆或路边设施存在反射面且反射面的角度合适时，反射光线才能够入射到PD感光面.因为PD的感光面积相对较小，所以由镜面反射引入的反射光线进入PD感光面的概率较小.因此，外界干扰下2×2 MIMO-VLC系统NLOS链路光线主要由信号发射车辆照射在路面区域反射光线、干扰车辆照射在路面区域反射光线、行人表面反射光线以及经过路面和人表面的二次反射光线组成.单一前照灯在路面或人体表面的反射点A处的发光强度为^［2］

d I_{A}^{N L O S} = \frac{r (β_{A}, t a n γ_{A}) \cdot d I_{T} (ζ_{A}, ξ_{A}) d S_{A}}{h_{T X}^{2}}

（22）

其中，

I_{A}^{N L O S}

为反射点A处的发光强度；

S_{A}

为反射点A对应面积；

r (β_{A}, t a n γ_{A})

为计算反射特性的r表^［20］.将路面反射点A作为发光强度为

I_{A}^{N L O S}

的二次点光源，再根据公式（17）从而推导出第j个PD从反射点A点获得的来自单一前照灯的照度为

d E_{A ‐ R X ‐ j}^{N L O S} = \frac{d I_{A}^{N L O S} \cdot c o s θ_{A ‐ j}}{d_{A ‐ R X ‐ j}^{2}}

（23）

其中，

d_{A ‐ R X ‐ j}

为反射点A到第

j

个PD的直线距离；

θ_{A ‐ j}

为反射点A和第

j

个PD组成的NLOS链路与PD表面法线方向的夹角.因此，第j个PD从路面反射点A接收到的由单一前照灯引入的NLOS链路功率表示为

d P_{A ‐ R X ‐ j}^{N L O S} = \{\begin{matrix} \frac{d I_{A}^{N L O S} \cdot c o s θ_{A ‐ j} \cdot A r}{d_{A ‐ R X ‐ j}^{2} \cdot L E R}, 0 \leq θ_{A ‐ j} \leq ψ \\ \begin{matrix}  \end{matrix} 0, \begin{matrix}  \end{matrix} \begin{matrix}  \end{matrix} θ_{A ‐ j} > ψ \end{matrix}

（24）

其中，

A r

为第j个PD接收来自路面反射点A光线时的有效感光面积.由文献［20］可知，与一次反射引入的NLOS链路功率相比，二次反射引入的NLOS链路功率很小，可以忽略不计.因此本文不对前照灯经过路面和行人表面两次反射的光线功率进行推导.将信号发射车辆两个前照灯在路面发生反射的区域分别记为

S_{r o a d}^{(1)}

和

S_{r o a d}^{(2)}

，

A

、

A'

分别为

S_{r o a d}^{(1)}

、

S_{r o a d}^{(2)}

内的反射点.外界干扰下2×2 MIMO-VLC系统信号接收车辆的第j个PD从信号发射车辆两个前照灯在路面的反射范围内接收的NLOS链路功率计算式如下：

P_{j}^{N L O S R} = \{\begin{matrix} \begin{matrix}  \end{matrix} P_{S_{r o a d}^{(1)}}^{N L O S R}, \begin{matrix}  \end{matrix} 0 \leq θ_{A ‐ j} \leq ψ ⋂ θ_{A' ‐ j} > ψ \\ \begin{matrix} \begin{matrix}  \end{matrix} P_{S_{r o a d}^{(2)}}^{N L O S R}, \begin{matrix}  \end{matrix} \end{matrix} θ_{A ‐ j} > ψ ⋂ 0 \leq θ_{A' ‐ j} \leq ψ \\ P_{S_{r o a d}^{(1)}}^{N L O S R} + P_{S_{r o a d}^{(2)}}^{N L O S R}, \begin{matrix}  \end{matrix} 0 \leq θ_{A - j} \leq ψ ⋂ 0 \leq θ_{A' ‐ j} \leq ψ \\ 0, \begin{matrix}  \end{matrix} \begin{matrix}  \end{matrix} θ_{A ‐ j} > ψ ⋂ θ_{A' ‐ j} > ψ \end{matrix}

（25）

其中，

P_{j}^{N L O S R}

为第j个PD接收的由信号发射车辆发出的经路面反射进入PD的总NLOS功率；

P_{S_{r o a d}^{(1)}}^{N L O S R}

为PD通过反射区域

S_{r o a d}^{(1)}

接收到的NLOS链路总功率，其计算式为：

\iint_{S_{r o a d}^{(1)}} d P_{A ‐ R X ‐ j}^{N L O S} d S

；

P_{S_{r o a d}^{(2)}}^{N L O S R}

为PD通过反射区域

S_{r o a d}^{(2)}

接收到的NLOS链路总功率，其计算式为：

\iint_{S_{r o a d}^{(2)}}^{} d P_{^{A^{'} ‐ R X ‐ j}}^{N L O S} d S

.由于PD接收的来自干扰车辆前照灯在路面的反射范围和行人表面反射范围功率的计算方式与正常两车的路面反射NLOS链路功率的计算方式相同，区别在于发生反射的区域，所以使用式（25）更换反射区域即可获得干扰车辆和行人表面引入的NLOS链路功率.记第j个PD接收的由单一干扰车辆反射引入的NLOS链路功率为：

P_{j}^{N L O S C}

，记第j个PD接收的由单一车辆在行人表面反射引入的NLOS链路功率为：

P_{j}^{N L O S P}

.所以外界干扰下2×2 MIMO-VLC系统第j个PD接收的NLOS链路总功率可以表示为

P_{j}^{N L O S S} = P_{j}^{N L O S R} + n \cdot P_{j}^{N L O S P} + (n - 1) \cdot P_{j}^{N L O S C}

（26）

其中，

P_{j}^{N L O S S}

为第j个PD接收的NLOS链路总功率.信号接收车辆第j个PD接收的由信号发射车辆引入的功率为

P_{j}^{^{S i g n a l}} = P_{j}^{L O S C} + P_{j}^{N L O S R} + P_{j}^{N L O S P}

（27）

信号接收车辆第j个PD接收的总功率为

P_{j}^{^{T o t a l}} = P_{j}^{L O S S} + P_{j}^{N L O S S}

（28）

2.4 外界干扰下2×2 MIMO-VLC总噪声分析

根据文献［22，23］可知，外界干扰下2×2 MIMO-VLC系统的散粒噪声、码间干扰噪声方差和热噪声方差的计算式分别如下：

σ_{s h o t ‐ j}^{2} = 2 q R P_{j}^{T o t a l} B + 2 q I_{b g} I_{2} B

（29）

其中，

σ_{s h o t ‐ j}^{2}

为第j个PD散粒噪声的方差；

q

为电子电荷量；

B

为系统带宽；

I_{b g}

为接收到的背景噪声电流；

I_{2}

为背景噪声的噪声带宽因子.

σ_{I S I ‐ j}^{2} = (R P_{j}^{D S U M})^{2}

（30）

其中，

σ_{I S I ‐ j}^{2}

为第j个PD码间干扰噪声的方差；

P_{j}^{D S U M}

为第j个PD接收的干扰功率之和，其表达式为

(n - 1) \cdot P_{j}^{L O S D} + P_{j}^{N L O S S}

σ_{t h e r m a l}^{2} = \frac{8 π k T_{k}}{G} η A r I_{2} B^{2} + \frac{16 π^{2} k T_{k} Γ}{g_{m}} η^{2} A r^{2} I_{3} B^{3}

（31）

其中，

σ_{t h e r m a l}^{2}

为热噪声的方差；

k

为玻尔兹曼常数；

T_{k}

为绝对温度；

G

为开环电压增益；

η

为单位面积PD的固定电容；

Γ

为晶体管信道噪声因子；

g_{m}

为晶体管反电导率；

I_{3}

为热噪声的晶体管信道噪声电流.

根据式（29）~（31）可以得出信号接收车辆第j个PD的总噪声方差表示为

σ_{t o t a l ‐ j}^{2} = σ_{s h o t ‐ j}^{2} + σ_{t h e r m a l}^{2} + σ_{S I S ‐ j}^{2}

（32）

其中，

σ_{t o t a l ‐ j}^{2}

为信号接收车辆第j个PD噪声方差的总和.

3 外界干扰下2×2 MIMO-VLC系统性能分析

本节基于提出的外界干扰下2×2 MIMO-VLC系统模型，首先讨论了相同车道、相邻车道以及间隔车道两车系统BER性能和车间纵向距离的之间的关系，证明了间隔车道两车直接使用VLC是不现实的；然后分析了干扰车辆对正常通信两车BER性能的影响；最后分析了行人干扰对正常通信两车BER性能的影响.

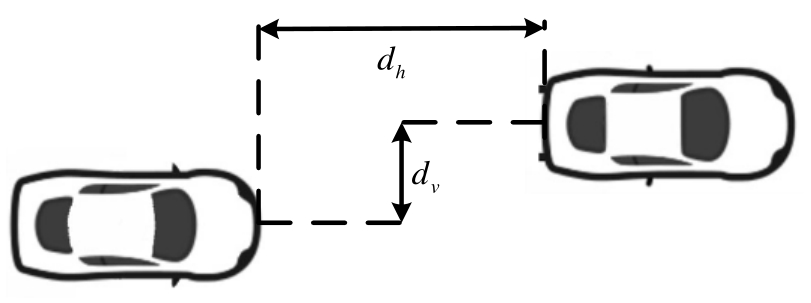

由于存在不同车道两车通信的交通场景，为了在不同交通场景下对系统的性能进行分析，模型将两车相对位置表示方法进行了如图7所示的定义，其中

d_{v}

为两车中心线之间的距离，即横向距离；

d_{h}

为两车在车道长度方向的距离，即纵向距离.

图7 车辆相对位置表示图

Full size|PPT slide

外界干扰下2×2 MIMO-VLC系统模型的数据调制方式为开关键控，系统带宽为5 MHz.其他关键建模参数配置如表1所示.

表1 外界干扰下2×2 MIMO⁃VLC建模参数

变量名称	符号	数值	文献来源
前照灯高度/m	$h_{T X}$	0.66	文献[21]
前照灯间距/m	$d_{T X}$	1.2	文献[21]
模拟行人圆柱体的半径/m	$R_{p}$	0.3	文献[18]
模拟行人圆柱体的高度/m	$H_{p}$	1.8	文献[18]
行人过路速度/(m/s)	$V_{p}$	1.2	文献[20]
PD感光片长度/m	L _PD	0.015	文献[2]
PD感光片宽度/m	W _PD	0.01	文献[2]
车道宽度/m	W _road	3.5	文献[24]
电子电荷/C	$q$	1.602×10^-19	文献[25]
开环电压增益/dB	$G$	10	文献[25]
散粒噪声的背景电流/A	$I_{b g}$	0.0051	文献[25]
PD视场半角/(°)	$ψ$	30	文献[25]
热噪声的FET信道噪声电流/A	$I_{3}$	0.0868	文献[26]
PD响应度/(A/W)	$R$	0.45	文献[19]
玻尔兹曼常数/(J/K)	$k$	1.381×10^-23	文献[25]
信道噪声因子	$Γ$	1.5	文献[25]
跨导/(mS)	g_m	30	文献[25]
单位面积PD的固定电容/(pF/cm²)	$η$	112	文献[25]
发光效能/(lm/W)	LER	250.3	文献[25]
热噪声反馈电阻噪声电流/A	$I_{2}$	0.562	文献[25]
绝对温度/K	T_k	298	文献[25]
系统带宽/Hz	$B$	5M	文献[3]

3.1 不同车道VLC纵向距离和BER性能的关系

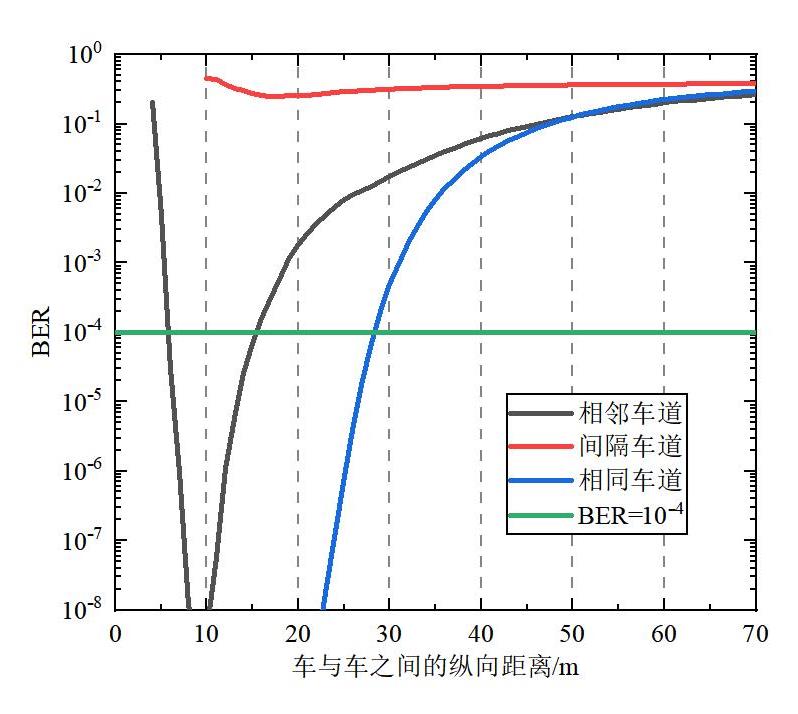

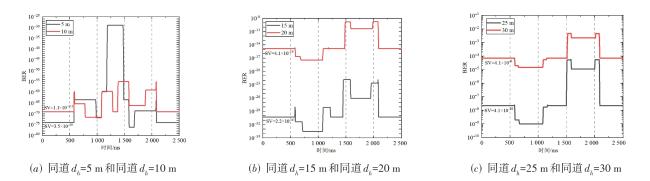

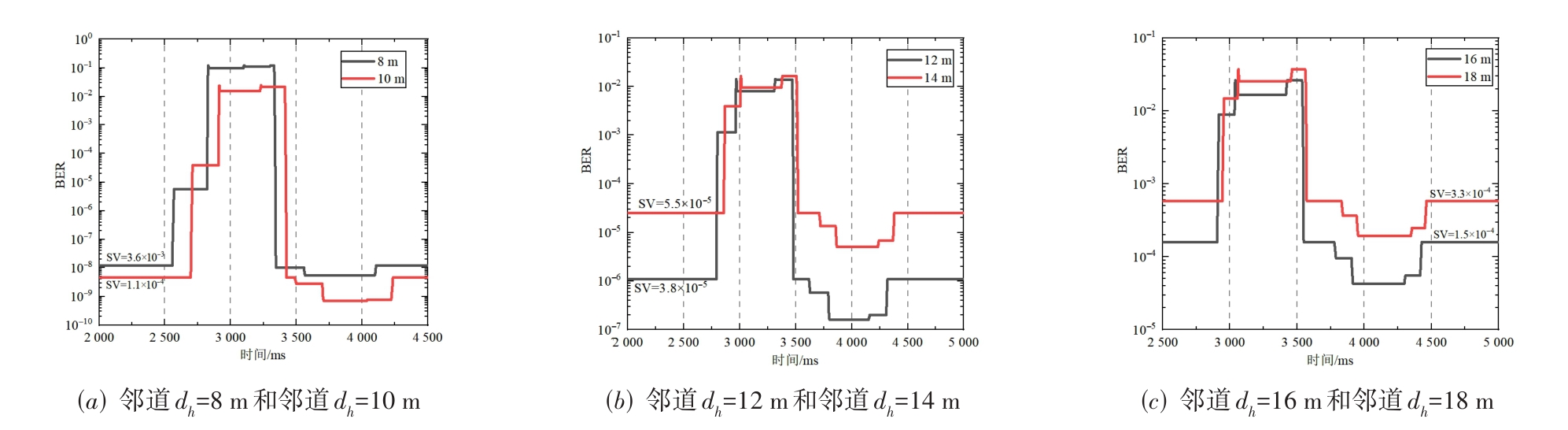

基于2×2 MIMO-VLC系统的两车处于相同车道、相邻车道以及间隔车道时（即两车间的纵向距离分别为0、W _road和2W _road），两车间纵向距离和BER之间的关系如图8所示.

图8 不同车道车辆通信质量和车间纵向距离之间的关系

Full size|PPT slide

当2×2 MIMO-VLC系统的BER小于10^-4时，两车间的纵向通信距离由远到近依次是：相同车道车辆、相邻车道车辆、间隔车道车辆.相同车道车辆纵向通信距离约为28 m、相邻车道车辆纵向通信距离约为5~18 m、间隔车道车辆的通信质量始终没有达到正常通信所需满足的最低要求.相邻车道车辆纵向距离过近时不能满足正常通信的最低BER的要求，这是因为纵向距离过近时仅有较少部分光线可以入射到信号接收车辆PD感光面，且LOS链路的入射角过大，从而导致PD接收来自信号发射车辆功率过低；间隔车道车辆始终不能满足正常通信的最低BER的要求，这是因为间隔车道的两辆车的横向距离过大，信号发射车辆发出的光线到达接收车辆PD的光照强度很小，且LOS链路的入射角度一直很大，PD接收来自信号发射车辆光线的功率一直很低.由于处于间隔车道的两车始终不能满足正常通信的最低BER的要求，所以采用市场加权灯束模型的2×2 MIMO-VLC系统在间隔车道的两车使用VLC是不符合实际的.由文献［27~29］可知，间隔车道车辆可以通过中继车辆、路旁的基础设施（如：路灯）、小型无人机以及射频进行通信，因此间隔车道车辆直接使用VLC是不必要的.

3.2 干扰车辆经过对两车间通信BER的影响

当相同车道的两车使用VLC时，如果不使用车以外的中继（路旁基础设施、无人机、射频技术等）则被传输的信息将只能在此车道上传递.此时通信范围是一条线（一个车道），而不是一张网（多个车道），信息只在一个车道上进行传输是不符合智能交通网的最低要求的.为了扩大信息的传输范围，邻道车辆进行通信十分必要，且相邻车道车辆纵向距离过近时可以使用安装在路灯杆上的反射装置进行通信，从而解决纵向距离为0~5 m系统BER高的问题^［6］.在外界干扰下2×2 MIMO-VLC系统中，汽车前照灯发出的光线可以被其所在车道、相邻车道以及间隔车道合适位置的车辆接收.因此不同车道合适位置的车辆会出现相互干扰的现象.本节研究了干扰车辆对正常通信两车BER的影响.在实验中，干扰车辆速度被设置为10 m/s，在其位置处于信号接收车辆后方纵向距离250 m处开始计时，SV的采样频率为10 Hz.

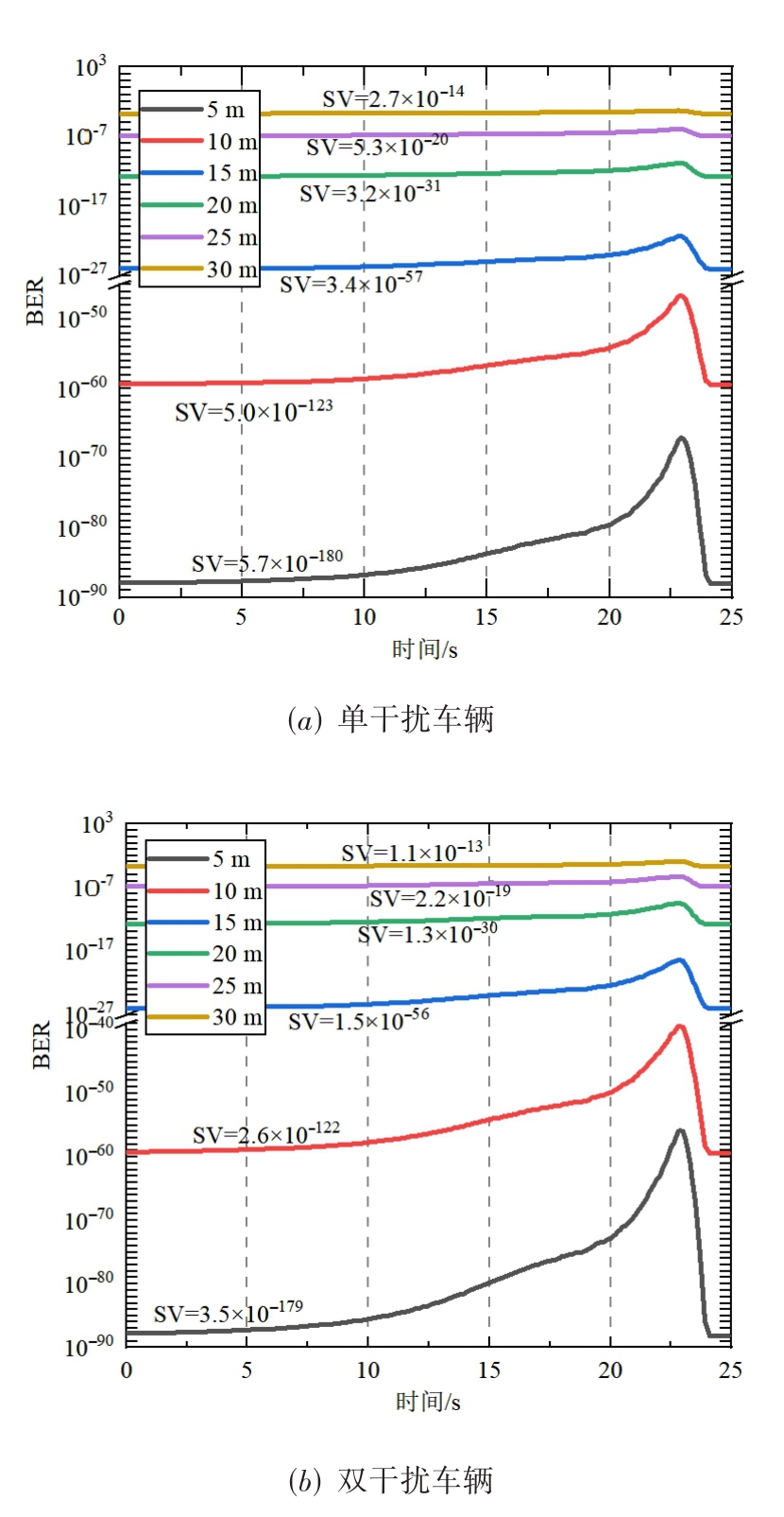

相同车道两车进行通信单一干扰车辆从间隔车道经过时，正常通信两车的BER性能和干扰车辆运行时间的关系如图9（a）所示.干扰车辆对同道两车的干扰程度随其运行时间呈现出先增加后减小至恢复正常的趋势.当干扰车辆运行到第23 s时对信号接收车辆的干扰程度最大（干扰车辆和信号接收车辆的纵向距离约为20 m），然后开始下降，第24 s干扰降至0（车间纵向距离10 m），此时BER恢复到没有干扰车辆的水平；单一干扰车辆对系统BER的影响随正常通信两车之间纵向距离的增大而减小.当正常通信的两车纵向距离为5 m时，单一干扰车辆经过时BER最大提高约21个数量级，当正常通信的两车纵向距离为30 m时，单一干扰车辆经过时BER提高约0.5个数量级；干扰车辆存在时正常通信两车的波动程度随两车纵向距离的增大呈现出上升的趋势，最大波动程度和最小波动程度相差约166个数量级.相同车道两车进行通信双干扰车辆在双侧间隔车道同时经过时，正常通信两车的BER性能和干扰车辆运行时间的关系如图9（b）所示.相比于单一干扰车辆经过，双侧间隔车道同时经过干扰车辆对同道正常通信的两车的BER性能影响更大.当正常通信的两车纵向距离为5 m时，双干扰车辆经过时BER最大提高约33个数量级，当正常通信的两车纵向距离为30 m时，双干扰车辆经过时BER提高约1个数量级；相比于单一干扰车辆在间隔车道经过的交通场景，双干扰车辆同时经过时相同交通环境两车系统波动程度提高约1个数量级.因此，干扰车辆对同车道进行正常通信两车的通信性能影响极大，当同时有多个干扰车辆经过时，对同车道进行正常通信两车的通信性能影响更大.

图9 干扰车辆对同道不同车间纵向距离两车BER性能的影响

Full size|PPT slide

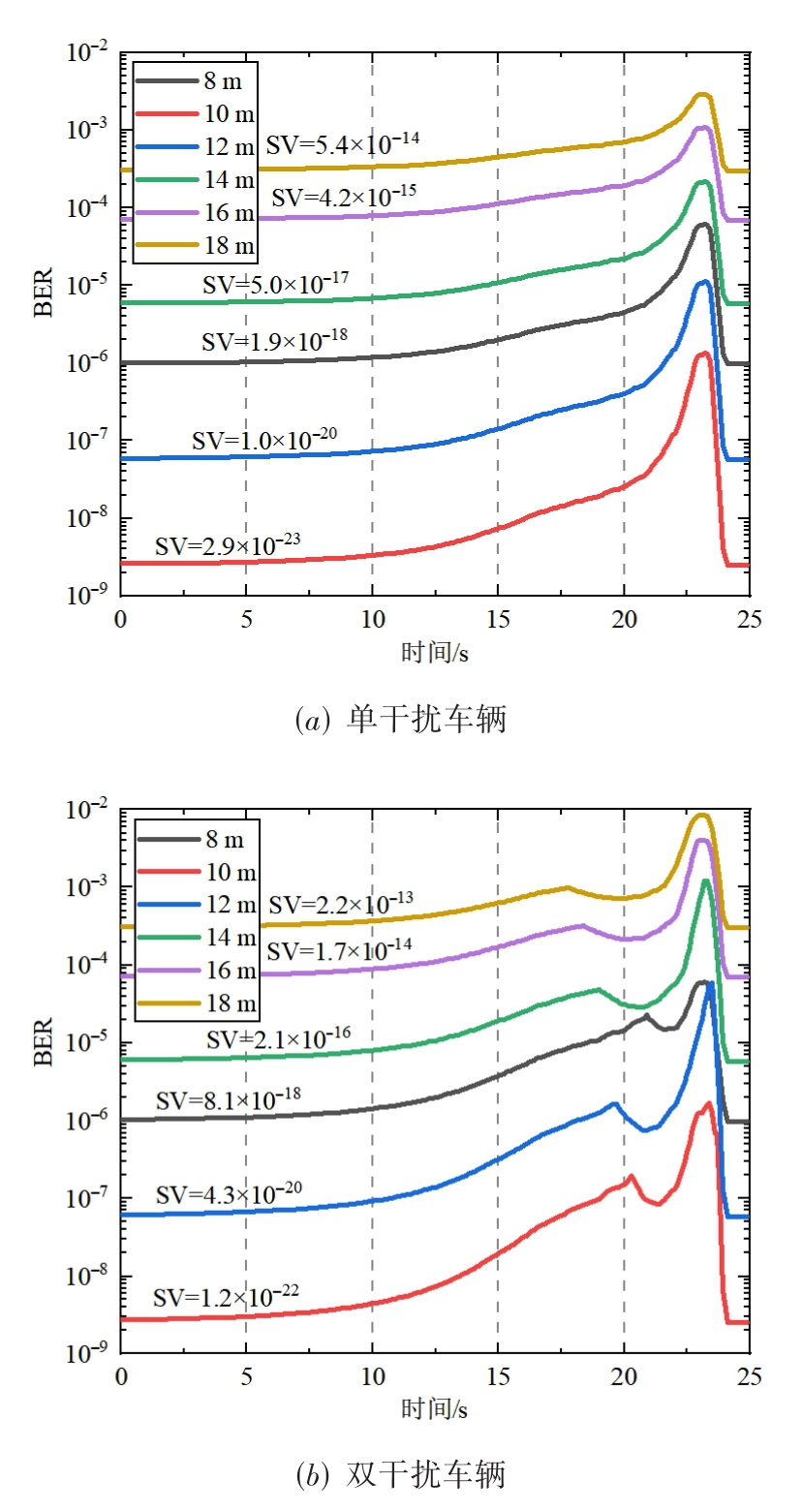

相邻车道两车进行通信单一干扰车辆从间隔车道经过时，正常通信两车的BER性能和干扰车辆运行时间的关系如图10（a）所示.干扰车辆对邻道两车的干扰程度随其运行时间呈现出先增加后减小至恢复正常的趋势.当干扰车辆运行到第23 s时对信号接收车辆的干扰程度最大（干扰车辆和信号接收车辆的纵向距离约为20 m），然后开始下降，第24 s干扰降至0（车间纵向距离10 m），此时BER恢复到没有干扰车辆的水平；单一干扰车辆对系统BER的影响随正常通信两车之间纵向距离的增大呈现出先增大后减小的趋势.在邻道正常通信两车的纵向距离约为10 m时对系统BER的干扰最大，最大可使系统BER提高约3个数量级，当正常通信的两车纵向距离为18 m时对系统BER的干扰最小，最小使系统BER提高约1个数量级.这是因为当两车处于相邻车道时，系统BER性能随车间纵向通信距离的增大先提高后下降，在车间纵向距离约为8 m时系统BER最低；干扰车辆存在时正常通信两车的波动程度随两车纵向距离的增大呈现出先下降后上升的趋势，最大波动程度和最小波动程度相差约9个数量级.相邻车道两车进行通信双干扰车辆在双侧间隔车道同时经过时，正常通信两车的BER性能和干扰车辆运行时间的关系如图10（b）所示.干扰车辆对邻道两车的干扰程度随其运行时间呈现出先增加后回落再上升至顶峰最终恢复正常的趋势.出现回落的原因是在合适道路距离干扰车辆发出的干扰光线会被信号发射车辆遮挡，所以对信号接收车辆BER性能的影响有所下降；双干扰车辆经过时系统BER回落出现的时刻随正常通信两车的纵向距离的增大而提前.这是因为在干扰车辆出发位置不变的条件下，相邻车道正常通信两车的纵向距离越大其遮挡干扰车辆发出光线的时刻越早；相比于同道单干扰和双干扰的系统波动程度差异，邻道单干扰和双干扰的系统波动程度差异较低.这是因为邻道正常通信两车存在双干扰车辆时，部分时刻信号发射车辆会遮挡干扰车辆光线从而降低了系统的波动程度.

图10 干扰车辆对邻道不同车间纵向距离两车BER性能的影响

Full size|PPT slide

3.3 行人穿越道路对两车间通信BER的影响

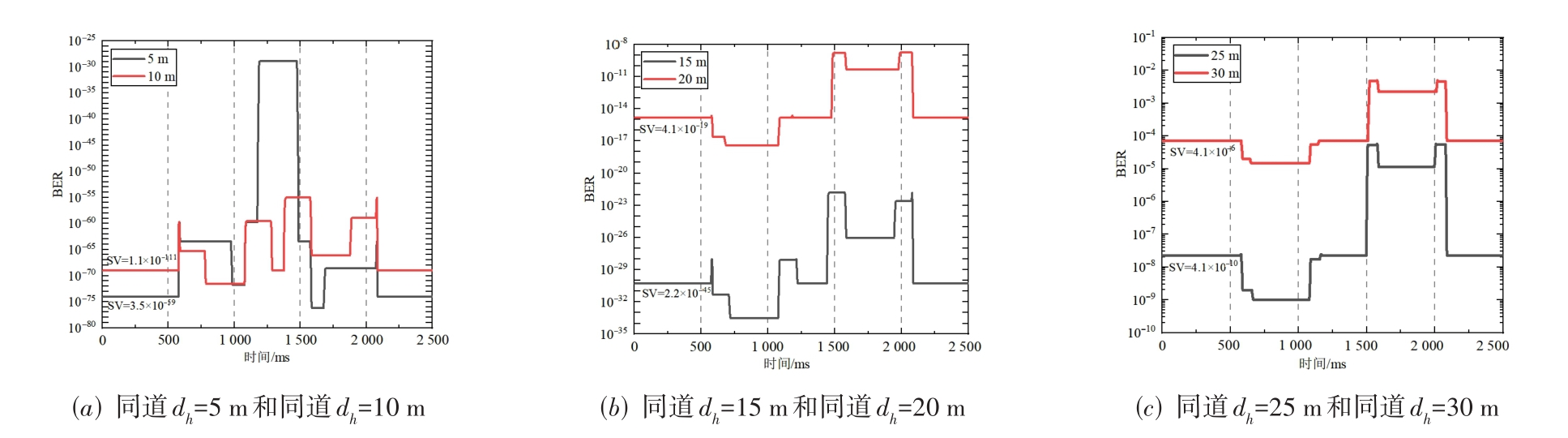

在实验中，行人的速度被设置为1.2 m/s，在路边处开始计时，SV的采样频率为1 kHz.车身处于平行交通场景同道通信两车行人在距离信号接收车辆PD端2 m处经过时，不同车间纵向距离系统BER随时间的变化趋势如图11所示.车间不同纵向距离时行人穿越道路会使系统BER性能出现大范围跳动，最大可使系统BER提高46个数量级或降低2个数量级.这是因为行人穿越道路的过程中会对LOS链路光线对应PD有效感光面积和NLOS链路反射面积产生较大影响；行人穿越道路对正常通信两车BER存在积极影响，这是因为系统SNR是通过最大比合并的方法获得的，最大比合并方法具有动态特性.由式（4）可知系统SNR^Total不仅取决于SNR _j 还与SNR _j 在SNR₁+SNR₂的占比有关.因此没有行人经过时系统的SNR^Total不一定是最好的.这是因为当行人遮挡链路的SNR较差时，行人经过道路在降低链路SNR的同时也会降低其在SNR^Total中所占的比例.因此行人穿越道路过程中对系统的贡献存在积极影响，所以存在行人穿越道路时存在改善系统BER的情况；系统的波动程度随车间纵向距离的增大先减小后增大，在车间纵向距离为10 m时出现最小值，此时行人穿越道路的过成引起系统BER性能的波动最小.

图11 行人经过时同道两车系统BER与车间纵向距离之间的关系

Full size|PPT slide

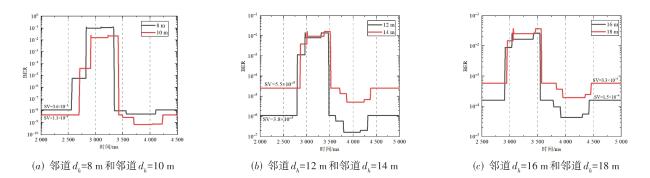

车身处于平行交通场景邻道通信两车行人在距离信号接收车辆PD端2 m处经过时，不同车间纵向距离系统BER随时间的变化趋势如图12所示.相比于行人对同道通信两车BER影响开始出现的时刻，行人对邻道通信两车影响开始出现时刻更靠后，两车处于同道时约第600 ms开始出现干扰，两车处于邻道时约2 500 ms后出现干扰，且两车处于邻道时行人干扰出现的时刻随两车纵向距离的增大而后延.这是因为两车纵向通信距离越大，LOS链路光线纵向位置沿横向距离的变化率越小，相同过道路径行人遮挡LOS光线出现的时刻越晚；与行人对同道两车BER性能产生有利影响的比例相比，行人对邻道通信两车BER性能产生有利影响的比例有所提高.这是因为邻道两车由于相对位置的变化，不同LOS链路的SNR差异大于同道两车LOS链路的差异，因此行人穿越道路时遮挡较低通信质量的LOS链路比例有所提高；随邻道两车纵向距离的增加，系统BER的波动程度变化相对平稳.

图12 行人经过时邻道两车系统BER与车间纵向距离之间的关系

Full size|PPT slide

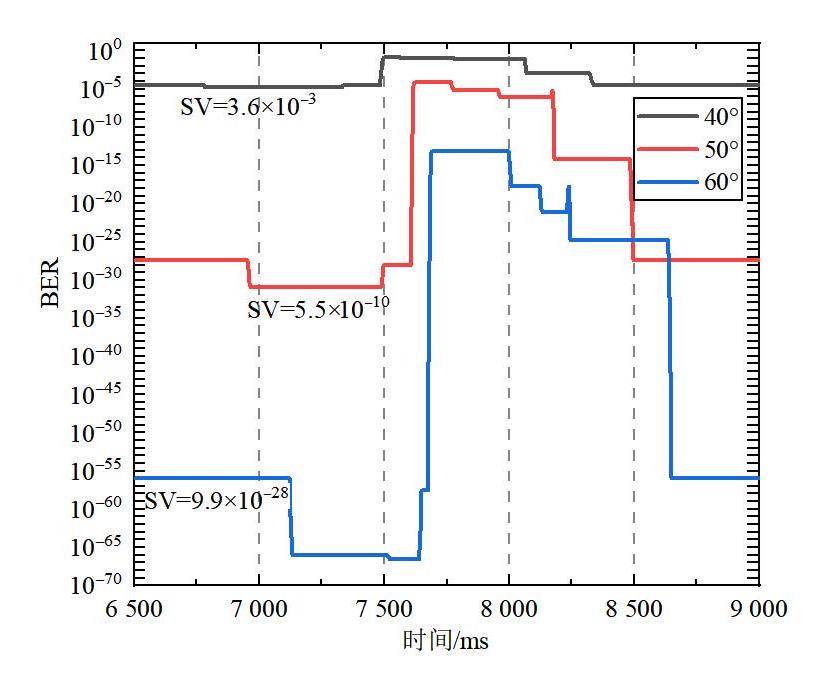

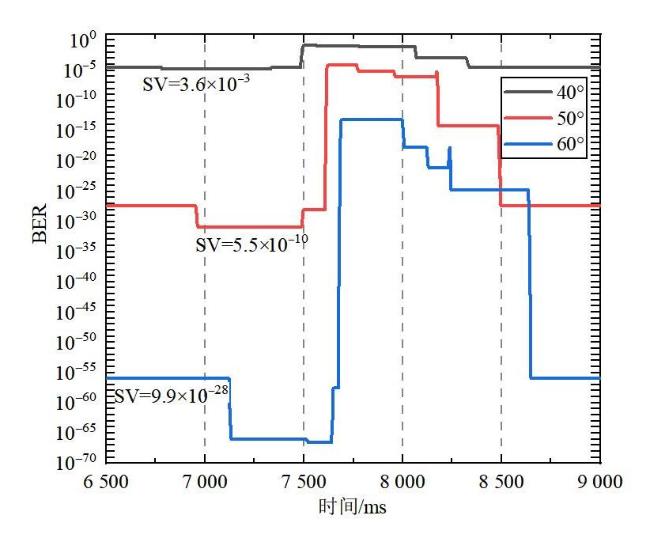

转弯半径为10 m行人在距离信号接收车辆PD端2 m处穿越道路时，不同转弯角度系统BER随时间的变化趋势如图13所示.行人对处于转弯状态两车系统BER的影响随转弯角度的增大而增大.当转弯角度为60°时行人最大可使处于转弯状态的两车系统BER升高约41个数量级或降低约10个数量级；处于转弯交通场景的两车系统BER的波动程度随转弯角度的增大而减小.

图13 行人经过时转弯两车系统BER与转弯角度之间的关系

Full size|PPT slide

4 结论

本研究从实际交通中存在的问题出发，基于车辆干扰和行人干扰提出了带有外界干扰的2×2 MIMO-VLC系统模型，降低了系统模型与实际交通环境的差异.通过研究不同相对位置车辆的BER性能，发现处于间隔车道的两车不能直接通信.将间隔车道经过的车辆作为干扰车辆，发现干扰车辆对正常通信两车的影响极大.最后分析了行人在正常通信的两车之间经过时系统BER性能的变化情况，发现行人会使系统BER产生较大波动，且存在正面影响.在未来的工作中，我们将建立综合考虑反射面干净程度、不同行驶方向车辆表面反射以及路边建筑反射等因素的2×2 MIMO-VLC系统模型，并研究提高V2V-VLC系统的抗干扰能力的方法.

参考文献

原文顺序 | 文献年度倒序 | 文中引用次数倒序

1	TURAN, COLERI S. Machine learning based channel modeling for vehicular visible light communication[J]. IEEE Transactions on Vehicular Technology, 2021, 70(7): 9659-9672. 本文引用 [1]

2	尹荣荣, 沈兴悦, 赵朋程, 等. 车间2×2 MIMO可见光通信模型优化研究[J]. 电子学报, 2023, 51(4): 933-943. YIN R R, SHEN X Y, ZHAO P C, et al. Optimization of 2×2 MIMO vehicular visible light commonications model[J]. Acta Electronica Sinica, 2023, 51(4): 933-943. (in Chinese) 本文引用 [9]

3	YAHIA S, MERAIHI Y, REFAS S, et al. Performance study and analysis of MIMO visible light communication-based V2V systems[J]. Optical and Quantum Electronics, 2022, 575: 1-22. 本文引用 [2]

4	ZHANG L, ZHAO H, ZHANG W, et al. Performance analysis and node selection of intelligent reflecting surface-aided visible light communication for parallel vehicles[J]. Wireless Communications and. Mobile Computing, 2022, 2022: 1-11. 本文引用 [1]

5	ZHAN L, ZHAO H, ZHANG W, et al. An optimal scheme for the number of mirrors in vehicular visible light communication via mirror array-based intelligent reflecting surfaces[J]. Photonics, 2022, 9(3): 129.

6	ELDEEB H B, NASER S, BARIAH L, et al. Energy and spectral efficiency analysis for RIS-aided V2V-visible light communication[J]. IEEE Communications Letters, 2023, 27(9): 2376-2377. 本文引用 [2]

7	CHEN Q, WANG C X, SUN J, et al. A non-stationary VVLC MIMO channel model for street corner scenarios[C]//2020 International Wireless Communications and Mobile Computing. Piscataway: IEEE, 2020: 15-19. 本文引用 [1]

8	SINGH G, SRIVASTAVA A, BOHARA V A, et al. Visible light and reconfigurable intelligent surfaces for beyond 5G V2X communication networks at road intersections[J]. IEEE Transactions on Vehicular Technology, 2022, 71(8): 8137-8151. 本文引用 [1]

9	ESO E, BURTON A, HASSAN N B, et al. Experimental investigation of the effects of fog on optical camera-based VLC for a vehicular environment[C]//2019 15th International Conference on Telecommunications. Piscataway: IEEE, 2019: 19013743. 本文引用 [1]

10	CERVINKA D, AHMAD Z, SALIH O, et al. A study of yearly sunlight variance effect on vehicular visible light communication for emergency service vehicles[C]//2020 12th International Symposium on Communication Systems, Networks and Digital Signal Processing (CSNDSP). Piscataway: IEEE, 2020: 1-6.

11	ELDEEB H B, UYSAL M. Visible light communicationbased outdoor broadcasting[C]//2021 17th International Symposium on Wireless Communication Systems (ISWCS). Piscataway: IEEE, 2021: 1-6. 本文引用 [1]

12	ALY B, ELAMASSIE M, UYSAL M, et al. Vehicular visible light communication with low beam transmitters in the presence of vertical oscillation[J]. IEEE Transactions on Vehicular Technology, 2023, 72(8): 9692-9703. 本文引用 [1]

13	ZUNIGA D C, MAFRA A B, SALAZAR R M. Cooperative full-duplex V2V-VLC in rectilinear and curved roadway scenarios[J]. Sensors, 2020, 20(13): 1-13. 本文引用 [1]

14	CARAI M, SLITI M, BOUDRIGA N. Access and resource reservation in vehicular visible light communication networks[C]//2016 18th International Conference on Transparent Optical Networks (ICTON). Piscataway: IEEE, 2016: 2161-2064.

15	MATHEUS L M, VIEIRA A B, VIEIRA M A M, et al. DYRP-VLC: A dynamic routing protocol for wireless ad-hoc visible light communication networks[J]. Ad Hoc Networks, 2019, 94(C): 101941. 本文引用 [1]

16	ALSALAMI F M, HAAS O C L, AI-KINANI A, et al. Impact of dynamic traffic on vehicle-to-vehicle visible light communication systems[J]. IEEE Systems Journal, 2022, 16(3): 3512-3521. 本文引用 [1]

17	PLASCENCIA E, GUAN H, CHASSAGNE L, et al. A comprehensive investigation on multi-user interference effects in vehicular visible light communications[J]. Sensors, 2023, 23(5): 2553. 本文引用 [1]

18	蔡欧洋. 室内存在阴影遮挡的可见光通信系统性能研究[D]. 西安: 西安理工大学, 2023. CAI O Y. Study on Performance of Visible Light Communication System with Indoor Shadow Occlusion[D]. Xi'an: Xi'an University of Technology, 2023. (in Chinese) 本文引用 [3]

19	LUO P F, GHASSEMLOOY Z, LEMINH H, et al. Fundamental analysis of a car to car visible light communication system[C]//2014 9th International Symposium on Communication Systems, Networks & Digital Sign (CSNDSP). Piscataway: IEEE, 2014: 1011-1016. 本文引用 [2]

20	AL-KINANI A, SUN J, WANG C H, et al. A 2-D non-Stationary GBSM for vehicular visible light communication channels[J]. IEEE Transactions on Wireless Communications, 2018, 17(12): 7981-7992. 本文引用 [3]

21	LIU W, HE X X. Performance analysis of MIMO visible light based V2V communications[C]//2019 IEEE 89th Vehicular Technology Conference (VTC2019-Spring). Piscataway: IEEE, 2019: 1-4. 本文引用 [2]

22	VIRIYASITAVAT W, YU S H, TSAI H M. Short paper: Channel model for visible light communications using off-the-shelf scooter taillight[C]//2013 IEEE Vehicular Networking Conference. Piscataway: IEEE, 2013: 170-173. 本文引用 [1]

23	KOMINE T, NAKAGAWA M. Performance evaluation of visible-light wireless communication system using white LED lightings[C]//Proceedings of ISCC 2004: Ninth International Symposium on Computers and Communications. Piscataway: IEEE, 2004: 258-263. 本文引用 [1]

24	杨睿. 基于信号交叉口行人二次过街设置方法的行人延误研究[D]. 成都: 西南交通大学, 2017. YANG R. The Study of Pedestrian Delay Based on Setting Method of Pedesxian Twice Crossing at Signalized Intersection[D]. Chengdu: Southwest Jiaotong University, 2017. (in Chinese) 本文引用 [1]

25	ELDEEB H B, MIRAMIRKHANI F, UYSAL M. A path loss model for vehicle-to-vehicle visible light communications[C]//2019 15th International Conference on Telecommunications (ConTEL). Piscataway: IEEE, 2019: 1-5. 本文引用 [11]

26	LEE I E, SIM M L, KUNG F W L. Performance enhancement of outdoor visible-light communication system using selective combining receiver[J]. IET Optoelectronics, 2009, 3(1): 30-39. 本文引用 [1]

27	WANG L, ZHAUNG F, CUI Y, et al. Stochastic velocity prediction for connected vehicles considering V2V communication interruption[J]. IEEE Transactions on Intelligent Transportation Systems, 2023, 24(11): 11654-11667. 本文引用 [1]

28	CESPEDES M M, GUZMAN B G, GIL JIMENEZ V P, et al. Aligning the light for vehicular visible light communications: High data rate and low-latency vehicular visible light communications implementing blind interference alignment[J]. IEEE Vehicular Technology Magazine, 2023, 18(1): 59-69.

29	BAZZI A, MASINI B M, ZANELLA A, et al. Visible light communications as a complementary technology for the internet of vehicles[J]. Computer Communications, 2016, 93(1): 39-51 . 本文引用 [1]

基金

国家留学基金(201808130258)

PDF(2201 KB)

1638

Accesses

Citation

Detail

段落导航

摘要
Abstract
关键词
Key words
引用本文
1 引言
2 外界干扰下2×2 MIMO-VLC系统模型
图1 城市交通路况图
图2 行人过道路场景
图3 外界干扰下2×2 MIMO的V2V-VLC系统框图
2.1 外界干扰模型
图4 不同交通环境行人干扰示意图
图5 行人干扰LOS链路的示意图
图6 行人干扰NLOS链路示意图
2.2 2×2 MIMO-VLC系统LOS链路
2.3 外界干扰下2×2 MIMO-VLC系统NLOS链路
2.4 外界干扰下2×2 MIMO-VLC总噪声分析
3 外界干扰下2×2 MIMO-VLC系统性能分析
图7 车辆相对位置表示图
表1 外界干扰下2×2 MIMO⁃VLC建模参数
3.1 不同车道VLC纵向距离和BER性能的关系
图8 不同车道车辆通信质量和车间纵向距离之间的关系
3.2 干扰车辆经过对两车间通信BER的影响
图9 干扰车辆对同道不同车间纵向距离两车BER性能的影响
图10 干扰车辆对邻道不同车间纵向距离两车BER性能的影响
3.3 行人穿越道路对两车间通信BER的影响
图11 行人经过时同道两车系统BER与车间纵向距离之间的关系
图12 行人经过时邻道两车系统BER与车间纵向距离之间的关系
图13 行人经过时转弯两车系统BER与转弯角度之间的关系
4 结论
参考文献
基金

收稿日期	修回日期	出版日期
2023-12-08	2024-02-22	2024-04-25
在线预览日期	发布日期
2024-03-04	2024-05-30

选择文件类型/文献管理软件名称

选择包含的内容

摘要

Abstract

关键词

Key words

引用本文

1 引言

2 外界干扰下2×2 MIMO-VLC系统模型

图1 城市交通路况图

图2 行人过道路场景

图3 外界干扰下2×2 MIMO的V2V-VLC系统框图

2.1 外界干扰模型

图4 不同交通环境行人干扰示意图

图5 行人干扰LOS链路的示意图

图6 行人干扰NLOS链路示意图

2.2 2×2 MIMO-VLC系统LOS链路

2.3 外界干扰下2×2 MIMO-VLC系统NLOS链路

2.4 外界干扰下2×2 MIMO-VLC总噪声分析

3 外界干扰下2×2 MIMO-VLC系统性能分析

图7 车辆相对位置表示图

表1 外界干扰下2×2 MIMO⁃VLC建模参数

3.1 不同车道VLC纵向距离和BER性能的关系

图8 不同车道车辆通信质量和车间纵向距离之间的关系

3.2 干扰车辆经过对两车间通信BER的影响

图9 干扰车辆对同道不同车间纵向距离两车BER性能的影响

图10 干扰车辆对邻道不同车间纵向距离两车BER性能的影响

3.3 行人穿越道路对两车间通信BER的影响

图11 行人经过时同道两车系统BER与车间纵向距离之间的关系

图12 行人经过时邻道两车系统BER与车间纵向距离之间的关系

图13 行人经过时转弯两车系统BER与转弯角度之间的关系

4 结论

{{custom_sec.title}}

{{custom_sec.title}}

参考文献

{{custom_fnGroup.title_cn}}

脚注

基金

模态框（Modal）标题

选择文件类型/文献管理软件名称

选择包含的内容

摘要

Abstract

关键词

Key words

引用本文

1 引言

2 外界干扰下2×2 MIMO-VLC系统模型

图1 城市交通路况图

图2 行人过道路场景

图3 外界干扰下2×2 MIMO的V2V-VLC系统框图

2.1 外界干扰模型

图4 不同交通环境行人干扰示意图

图5 行人干扰LOS链路的示意图

图6 行人干扰NLOS链路示意图

2.2 2×2 MIMO-VLC系统LOS链路

2.3 外界干扰下2×2 MIMO-VLC系统NLOS链路

2.4 外界干扰下2×2 MIMO-VLC总噪声分析

3 外界干扰下2×2 MIMO-VLC系统性能分析

图7 车辆相对位置表示图

表1 外界干扰下2×2 MIMO⁃VLC建模参数

3.1 不同车道VLC纵向距离和BER性能的关系

图8 不同车道车辆通信质量和车间纵向距离之间的关系

3.2 干扰车辆经过对两车间通信BER的影响

图9 干扰车辆对同道不同车间纵向距离两车BER性能的影响

图10 干扰车辆对邻道不同车间纵向距离两车BER性能的影响

3.3 行人穿越道路对两车间通信BER的影响

图11 行人经过时同道两车系统BER与车间纵向距离之间的关系

图12 行人经过时邻道两车系统BER与车间纵向距离之间的关系

图13 行人经过时转弯两车系统BER与转弯角度之间的关系

4 结论

{{custom_sec.title}}

{{custom_sec.title}}

参考文献

{{custom_fnGroup.title_cn}}

脚注

基金
