基于相关性传输模型的无线链路质量估计方法及路由优化算法

doi:10.12263/DZXB.20200119

电子学报 ›› 2022, Vol. 50 ›› Issue (10): 2409-2424.DOI: 10.12263/DZXB.20200119

基于相关性传输模型的无线链路质量估计方法及路由优化算法

孟超¹^,²^,³, 周倩¹^,²^,³, 郭林¹^,²^,³, 王攀¹^,²^,³, 孙知信¹^,²^,³

^1.南京邮电大学江苏省邮政大数据技术与应用工程研究中心，江苏南京 210003
^2.南京邮电大学国家邮政局邮政行业技术研发中心(物联网技术)，江苏南京 210003
^3.南京邮电大学宽带无线通信技术教育部工程研究中心，江苏南京 210003

收稿日期:2020-01-17 修回日期:2021-11-12 出版日期:2022-10-25
- 作者简介:
- 孟超男，1977年出生，江苏镇江人.博士.主要研究方向为计算机网络安全技术、无线传感器网络、启发式优化算法等.
  周倩女，1983年出生，江苏南京人.博士.主要研究方向为密码学、网络安全和隐私、物联网技术，以及数据库等基础理论和应用.
  郭林男，1985年出生，江苏南京人.博士.主要研究方向为无线通信技术、微波、毫米波、太赫兹及纳光子学.
  王攀男，1979年出生，江苏南京人.博士，研究员.主要研究方向为新一代通信网络、人工智能与网络空间安全、大数据分析与深度学习等.
  孙知信（通讯作者）男，1963年出生，江苏南京人.博士，教授，博士生导师.主要研究方向为物联网技术与应用、邮政快递大数据技术及应用、区块链技术及应用、计算机网络及安全等.
- 基金资助:
- 国家自然科学基金 (61972208); 国家重点研发计划 (2020YFB1804701); 南京邮电大学引进人才项目 (NY219142); 江苏省高校自然科学基金面上项目 (19KJB510048)

Estimation Method of Wireless Link Quality and Routing Optimization Algorithm Based on Correlation Transmission Model

MENG Chao¹^,²^,³, ZHOU Qian¹^,²^,³, GUO Lin¹^,²^,³, WANG Pan¹^,²^,³, SUN Zhi-xin¹^,²^,³

^1.Engineering Research Center of Post Big Data Technology and Application of Jiangsu Province，Nanjing University of;Posts and Telecommunications，Nanjing，Jiangsu 210003，China
^2.Research and Development Center of Post Industry Technology of the State Posts Bureau（Internet of Things Technology），Nanjing University of Posts and Telecommunications，Nanjing，Jiangsu 210003，China
^3.Engineering Research Center of Broadband Wireless Communication Technology of the Ministry of Education，Nanjing University of;Posts and Telecommunications，Nanjing，Jiangsu 210003，China

Received:2020-01-17 Revised:2021-11-12 Online:2022-10-25 Published:2022-10-11

摘要/Abstract

摘要：

在无线传感网中，无线链路数据传输不是独立的，而是存在较强的相关性.在链路相关性条件下，无线链路传输质量往往依靠直接测量法获取结果，但是直接测量的结果不够精确，存在较大误差，而路由算法总是依据链路传输质量选择最优的传输路径，因此直接导致路由选择算法的结果错误.本文基于无线链路数据相关性传输提出改进架构，该架构利用贝努利采样理论，确保对无线链路传输质量的精确估计，使得链路质量估计能够达到高精度的要求.在此基础上，本文提出了路由选择优化算法，该算法依据无线链路的传输质量，找出从所有的感知节点到sink的最优数据传输路径，确保无线链路的数据传输所消耗的能量达到最小值.实验结果表明，本文提出的架构在精确度和能量消耗等方面，都要优于已有的优化算法.

关键词: 物联网, 无线传感网, 优化算法, 链路质量

Abstract:

In wireless sensor networks(WSNs), data transmission in wireless link is not independent, but there is a strong correlation. Under the condition of link correlation, the transmission quality of wireless link often depends on the direct measurement method to obtain the results. However, the results of the direct measurement are not accurate enough and there are large errors. In addition, the routing algorithm always selects the optimal transmission path according to the link quality. The imprecise link quality ultimately leads to the wrong results of routing algorithm in the end. In this paper, according to data correlation transmission for wireless link, the improvement scheme is proposed by the authors, which uses Bernoulli sampling theory to estimate link quality in order to meet the requirements of high precision. On this basis, a routing optimization algorithm is proposed, which can find the optimal data transmission paths from all sensing nodes to sink according to quality of wireless link. The optimal transmission path can ensure the minimum energy consumption of data transmission in wireless link. Finally, the extensive experiment results indicate that the proposed algorithms have high performance in terms of the total transmission energy cost and algorithm precision, compared with the existing algorithms.

Key words: Internet of things, WSNs, optimization algorithm, link quality

中图分类号:

TP393

孟超, 周倩, 郭林, 等. 基于相关性传输模型的无线链路质量估计方法及路由优化算法[J]. 电子学报, 2022, 50(10): 2409-2424.

Chao MENG, Qian ZHOU, Lin GUO, et al. Estimation Method of Wireless Link Quality and Routing Optimization Algorithm Based on Correlation Transmission Model[J]. Acta Electronica Sinica, 2022, 50(10): 2409-2424.

图/表 16

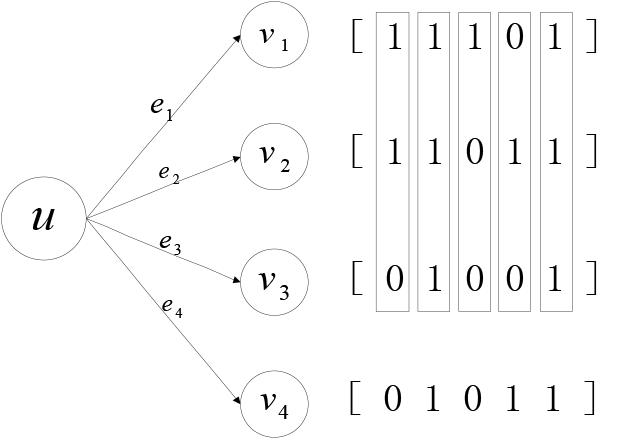

图1 链路JPAP的位图数据

表1 符号说明

符号	描述
$e m$	节点u到邻居 $v m$ 的无线传输链路, $1 ≤ m ≤ M$
$p (e m)$ (PRR)	传输链路 $e m$ 的数据包接受率
$p ̂ (e m)$	$p (e m)$ 的估计值
ETX	期望传输次数
$D$	总的传输数据的个数
d	需要传输的样本数据个数
$S N m (u)$	节点u的非空邻居节点子集 $S N m (u) = {v 1, v 2, ⋯, v m}$ ,u到这些节点链路满足 $p (e 1) ≥ p (e 2) ≥ ⋯ ≥ p (e m)$
$p (S N m (u))$ (JPAP)	节点u的非空子集的 $S N m (u)$ 的联合数据包接受率
$p ̂ (S N m (u))$	$p (S N m (u))$ 的估计值
$S N m - 1 (u)$	$S N m - 1 (u) = {v 1, v 2, ⋯, v m - 1}$
$X v m (k)$	邻居节点 $v m$ 是否成功接收节点u发送的第k个数据
$N (u)$	节点u的邻居节点集合
$X ̂ v m (k)$	邻居节点 $v m$ 是否成功接收节点u所发送的第k个采样数据
$E T X (e m)$	节点u到邻居节点 $v m$ 的链路 $e m$ 的期望传输次数
$P r Y$	随机事件Y发生的概率
$ω S N m (u) (u)$	节点u成功传输数据包到 $S N m (u)$ 中节点的总期望传输次数
$q$	贝努利采样概率
$r$	链路PRR的下界,低于此值表示链路不连通
$e c s$	感知节点发送数据包的能量消耗
$e c r$	感知节点接收数据包的能量消耗
$w (e m)$	链路 $e m$ 的权重或是链路ETX
n	无线传感网的节点总数
$N m a x$	传感网中,最大的邻居节点个数

表1 符号说明

符号	描述
$e m$	节点u到邻居 $v m$ 的无线传输链路, $1 ≤ m ≤ M$
$p (e m)$ (PRR)	传输链路 $e m$ 的数据包接受率
$p ̂ (e m)$	$p (e m)$ 的估计值
ETX	期望传输次数
$D$	总的传输数据的个数
d	需要传输的样本数据个数
$S N m (u)$	节点u的非空邻居节点子集 $S N m (u) = {v 1, v 2, ⋯, v m}$ ,u到这些节点链路满足 $p (e 1) ≥ p (e 2) ≥ ⋯ ≥ p (e m)$
$p (S N m (u))$ (JPAP)	节点u的非空子集的 $S N m (u)$ 的联合数据包接受率
$p ̂ (S N m (u))$	$p (S N m (u))$ 的估计值
$S N m - 1 (u)$	$S N m - 1 (u) = {v 1, v 2, ⋯, v m - 1}$
$X v m (k)$	邻居节点 $v m$ 是否成功接收节点u发送的第k个数据
$N (u)$	节点u的邻居节点集合
$X ̂ v m (k)$	邻居节点 $v m$ 是否成功接收节点u所发送的第k个采样数据
$E T X (e m)$	节点u到邻居节点 $v m$ 的链路 $e m$ 的期望传输次数
$P r Y$	随机事件Y发生的概率
$ω S N m (u) (u)$	节点u成功传输数据包到 $S N m (u)$ 中节点的总期望传输次数
$q$	贝努利采样概率
$r$	链路PRR的下界,低于此值表示链路不连通
$e c s$	感知节点发送数据包的能量消耗
$e c r$	感知节点接收数据包的能量消耗
$w (e m)$	链路 $e m$ 的权重或是链路ETX
n	无线传感网的节点总数
$N m a x$	传感网中,最大的邻居节点个数

表1 列出了本文的所有符号的定义.

输入:

① $ε$ ( $ε ≥ 0$ ) and $δ$ ( $0 ≤ δ ≤ 1$ )

② 样本数据集和贝努利采样概率q

③ $X ̂ v m = {X ̂ v m (1), X ̂ v m (2), ⋯, X ̂ v m (d)}$ , 其中 $1 ≤ m ≤ M$

输出: 从感知节点 $u$ 到其邻居节点的链路 $ε, δ$ -近似值 $p ̂ (S N m (u))$ 和 $p ̂ (e m)$ $(1 ≤ m ≤ M)$ , 且近似值满足定义3. 在定义中, 只要 $ε$ 和 $δ$ 是取得足够的小的值, 就可以保证近似值满足高精度要求.

表1 列出了本文的所有符号的定义.

输入:

① $ε$ ( $ε ≥ 0$ ) and $δ$ ( $0 ≤ δ ≤ 1$ )

② 样本数据集和贝努利采样概率q

③ $X ̂ v m = {X ̂ v m (1), X ̂ v m (2), ⋯, X ̂ v m (d)}$ , 其中 $1 ≤ m ≤ M$

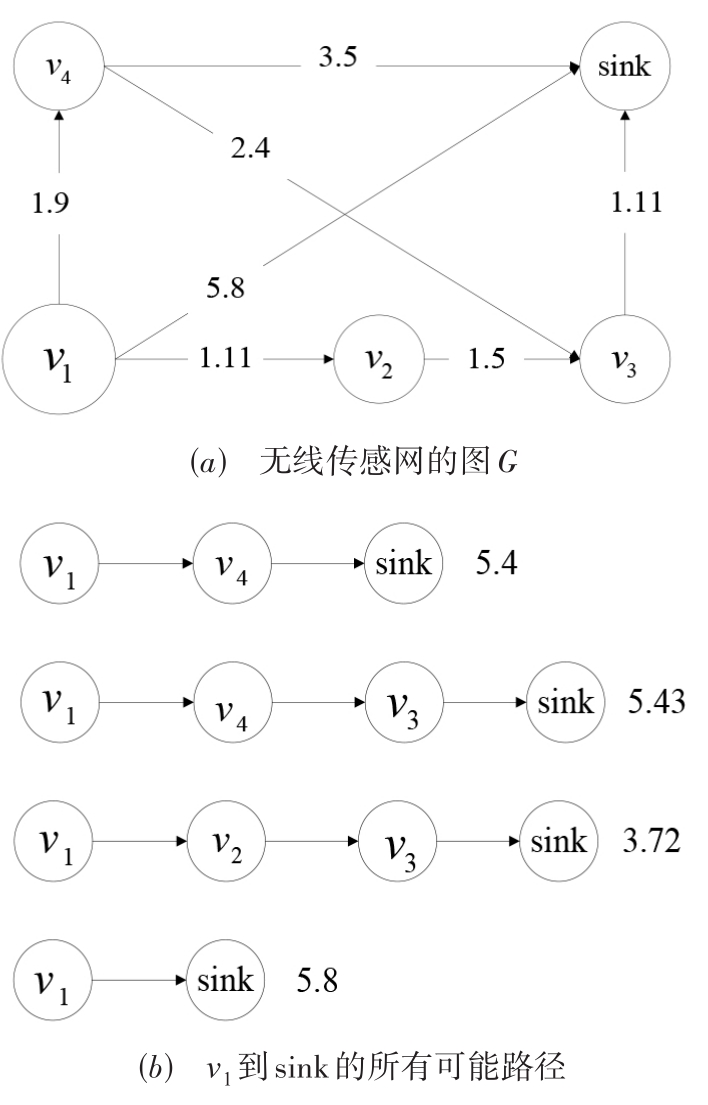

图2 优化路径算法实例

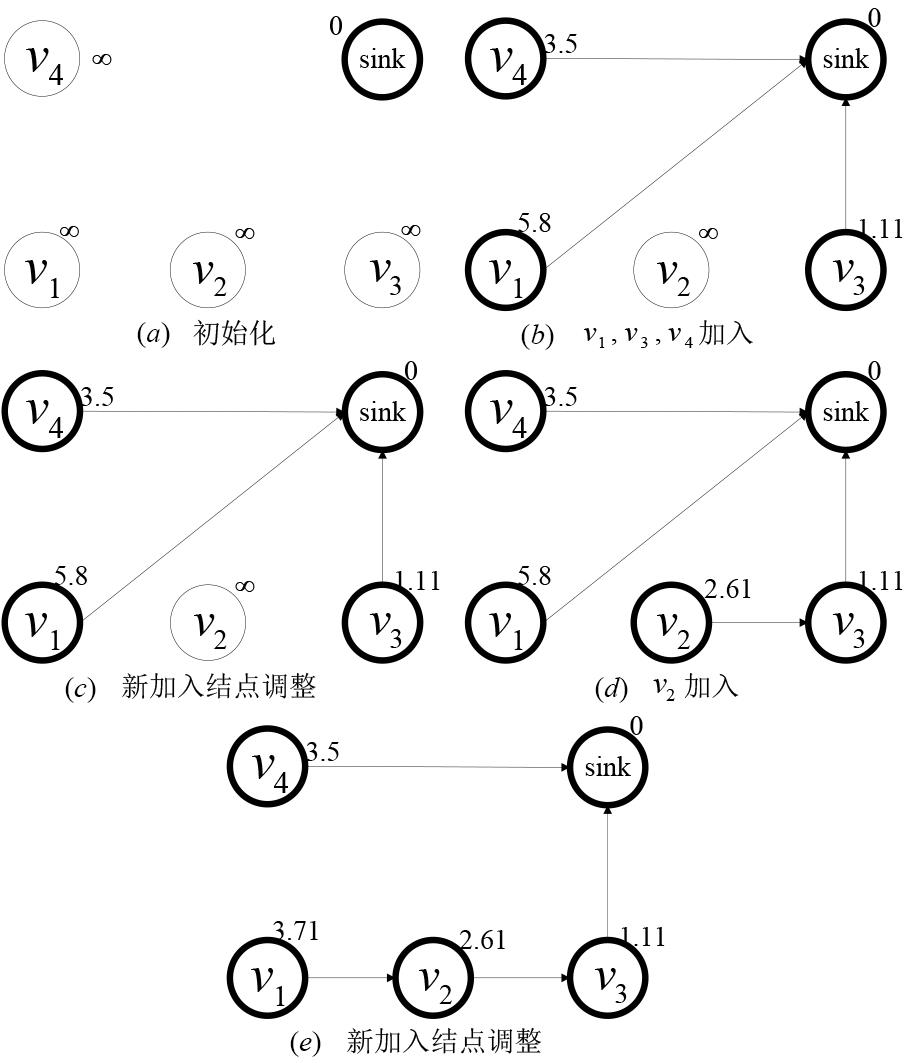

图3 算法的执行过程

表2 实验环境和相关参数

实验平台	实验环境	节点	信道	传输范围/m²
Lord	实验箱	10	Ch16	0.8×0.8
MICAz	大楼楼道	20	Ch26	20×2
TelosB	室外大棚	60	Ch16	50×50

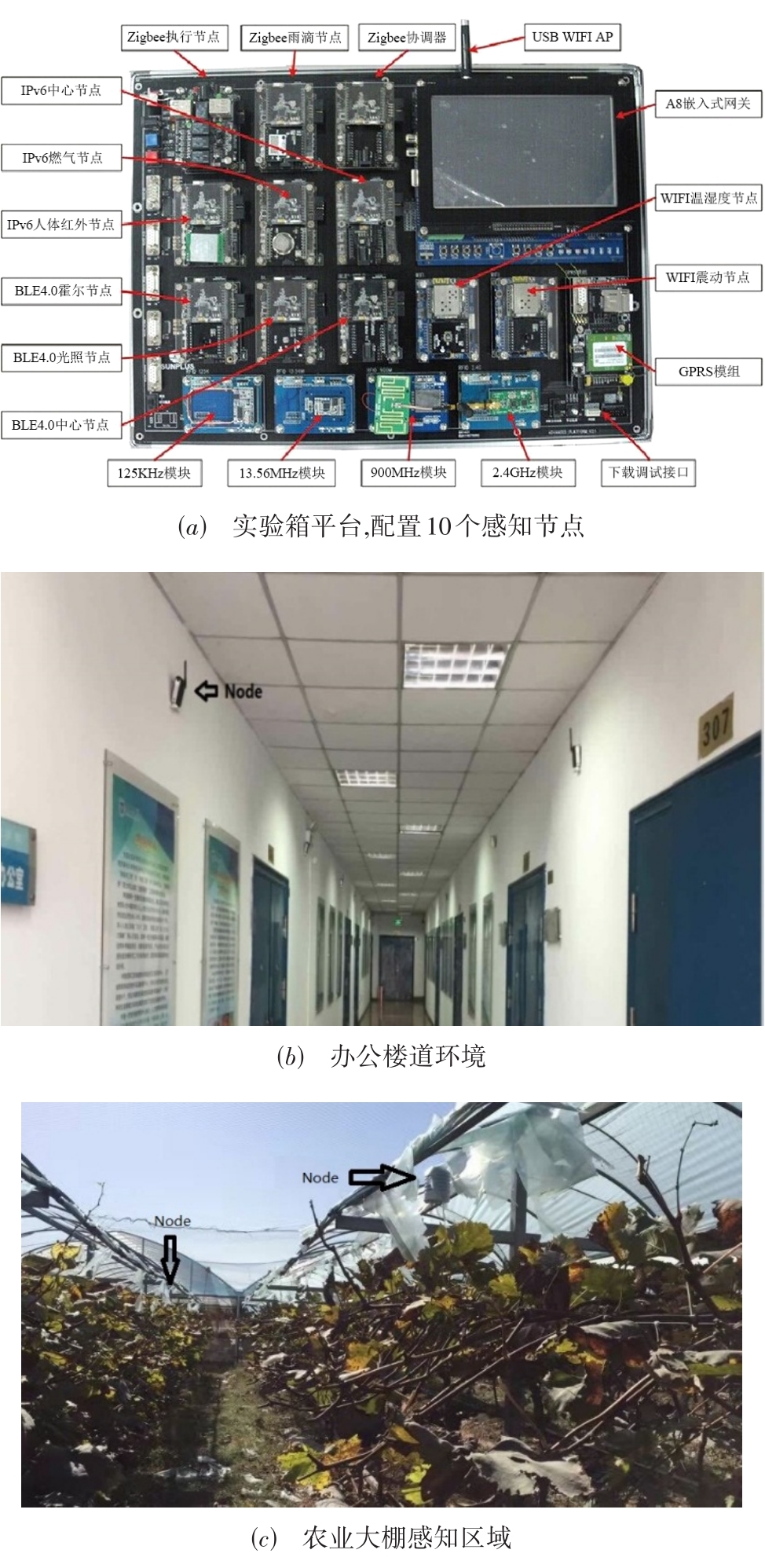

图4 实验环境

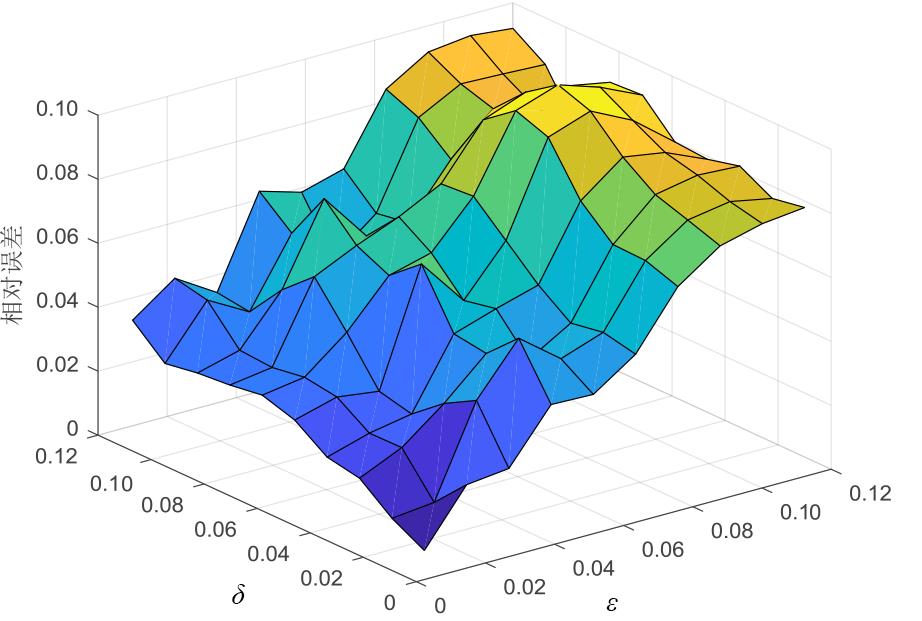

图5 JPAP的估计误差

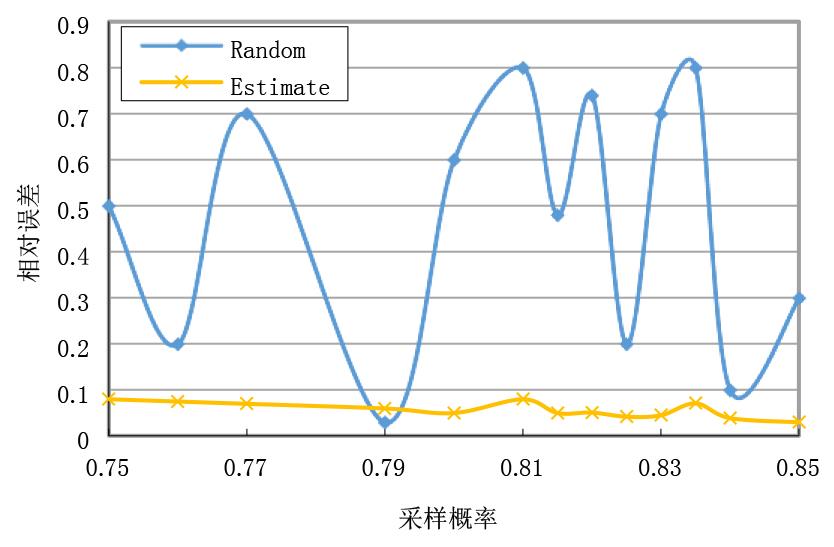

图6 随机获取和本文估计法的比较

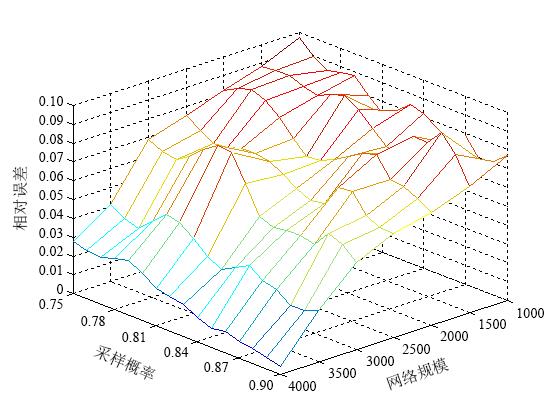

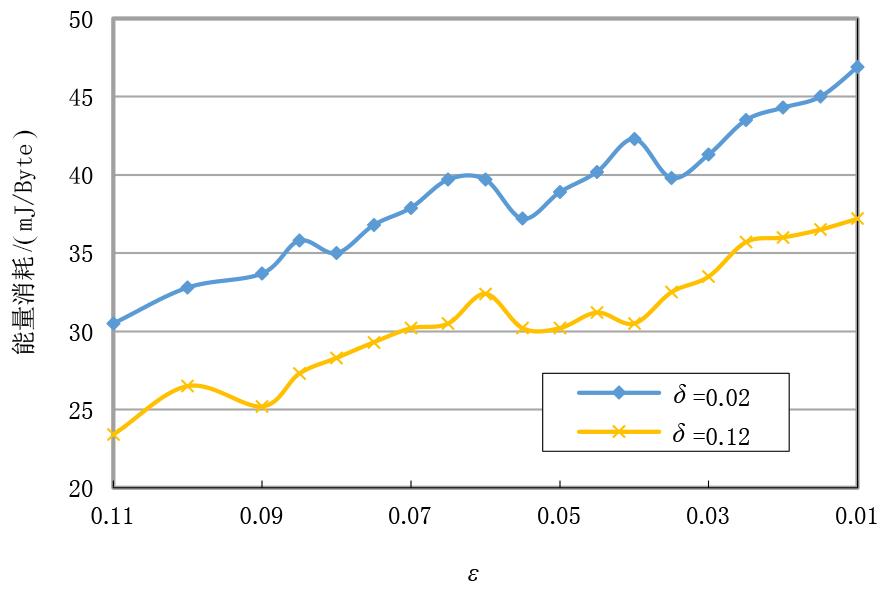

图7 采样概率与误差分析

图8 能量消耗分析

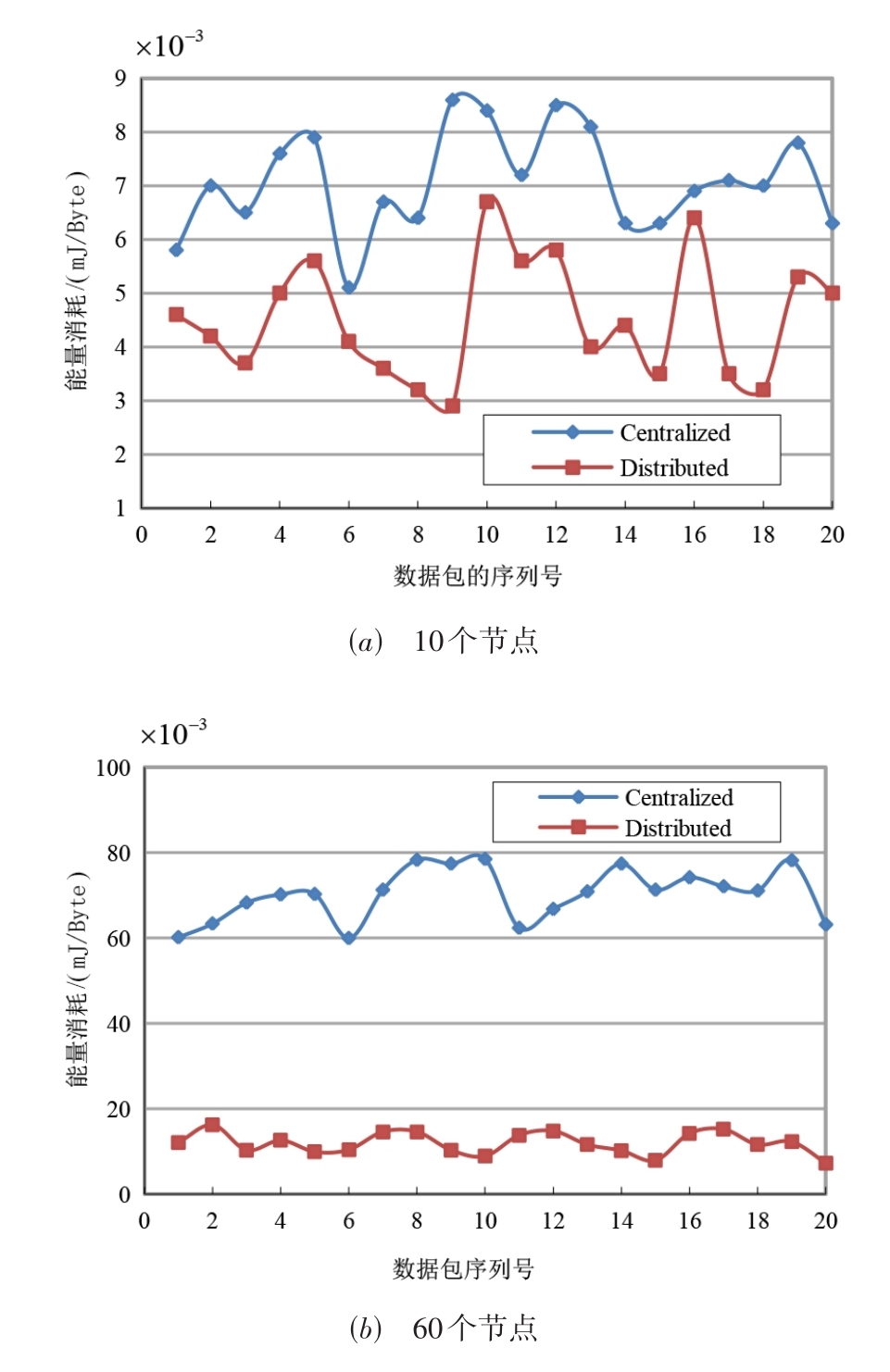

图9 最优路径算法的能量消耗

图10 几个算法的能量消耗比较

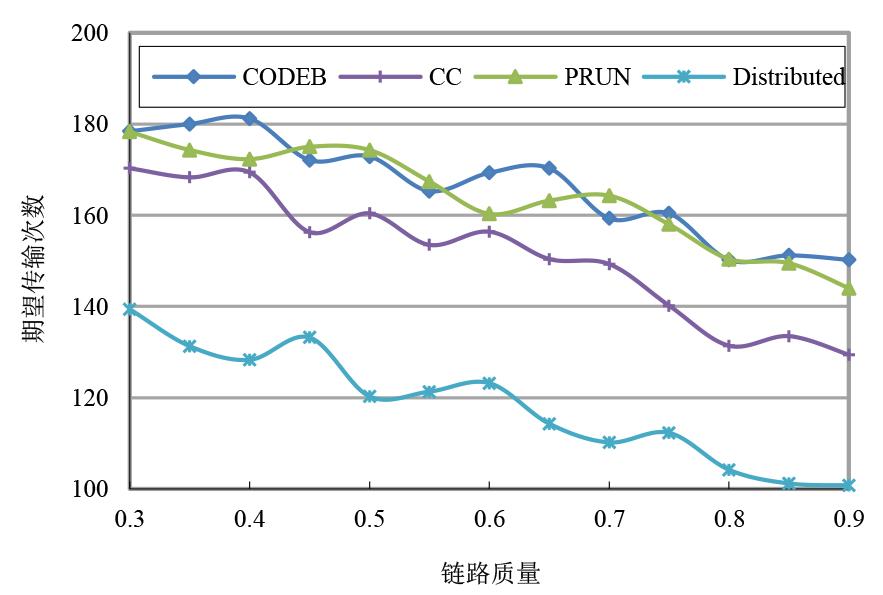

图11 算法精度分析

图12 链路质量与传输次数的关系

图13 网络密度的影响
