Advances and breakthroughs in radars and phased-arrays
1
2016

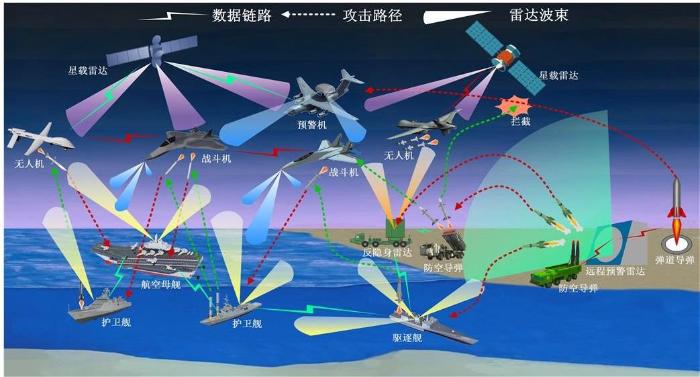

... 20世纪60年代,有源相控阵技术的问世,彻底改变了各国观察世界的方式,先进的有源相控阵雷达(Active Phased Array Radar,APAR)成为世界的主流[1~3].APAR具备扫描速度快、多功能、多目标跟踪、可靠性高、抗干扰能力强等优势,已经成为战机预警和火控、卫星成像、战略导弹预警等国防领域中的核心装备[4~7].然而,复杂的服役环境载荷会导致有源相控阵天线(Active Phased Array Antenna,APAA)整体性能下降,同时,随着APAA向高性能、高频段、高集成化等方向发展,其结构设计、器件热功耗与电磁性能之间的耦合关系更为紧密,机电热多场耦合问题已成为制约APAA发展的关键问题之一[8~11]. ...
Some new trends in phased antenna array designing
0
2019
The evolution to modern phased array architectures
1
2016
... 20世纪60年代,有源相控阵技术的问世,彻底改变了各国观察世界的方式,先进的有源相控阵雷达(Active Phased Array Radar,APAR)成为世界的主流[1~3].APAR具备扫描速度快、多功能、多目标跟踪、可靠性高、抗干扰能力强等优势,已经成为战机预警和火控、卫星成像、战略导弹预警等国防领域中的核心装备[4~7].然而,复杂的服役环境载荷会导致有源相控阵天线(Active Phased Array Antenna,APAA)整体性能下降,同时,随着APAA向高性能、高频段、高集成化等方向发展,其结构设计、器件热功耗与电磁性能之间的耦合关系更为紧密,机电热多场耦合问题已成为制约APAA发展的关键问题之一[8~11]. ...
Phased arrays - part 1: Theory and architectures
1
2002
... 20世纪60年代,有源相控阵技术的问世,彻底改变了各国观察世界的方式,先进的有源相控阵雷达(Active Phased Array Radar,APAR)成为世界的主流[1~3].APAR具备扫描速度快、多功能、多目标跟踪、可靠性高、抗干扰能力强等优势,已经成为战机预警和火控、卫星成像、战略导弹预警等国防领域中的核心装备[4~7].然而,复杂的服役环境载荷会导致有源相控阵天线(Active Phased Array Antenna,APAA)整体性能下降,同时,随着APAA向高性能、高频段、高集成化等方向发展,其结构设计、器件热功耗与电磁性能之间的耦合关系更为紧密,机电热多场耦合问题已成为制约APAA发展的关键问题之一[8~11]. ...
基于阵面变形误差的有源相控阵天线电性能分析
0
2014
基于阵面变形误差的有源相控阵天线电性能分析
0
2014
The past, present, and future of electronically-steerable phased arrays in defense applications
1
... 20世纪60年代,有源相控阵技术的问世,彻底改变了各国观察世界的方式,先进的有源相控阵雷达(Active Phased Array Radar,APAR)成为世界的主流[1~3].APAR具备扫描速度快、多功能、多目标跟踪、可靠性高、抗干扰能力强等优势,已经成为战机预警和火控、卫星成像、战略导弹预警等国防领域中的核心装备[4~7].然而,复杂的服役环境载荷会导致有源相控阵天线(Active Phased Array Antenna,APAA)整体性能下降,同时,随着APAA向高性能、高频段、高集成化等方向发展,其结构设计、器件热功耗与电磁性能之间的耦合关系更为紧密,机电热多场耦合问题已成为制约APAA发展的关键问题之一[8~11]. ...
Analysis of performance of active phased array antennas with distorted plane error
1
2009
... 20世纪60年代,有源相控阵技术的问世,彻底改变了各国观察世界的方式,先进的有源相控阵雷达(Active Phased Array Radar,APAR)成为世界的主流[1~3].APAR具备扫描速度快、多功能、多目标跟踪、可靠性高、抗干扰能力强等优势,已经成为战机预警和火控、卫星成像、战略导弹预警等国防领域中的核心装备[4~7].然而,复杂的服役环境载荷会导致有源相控阵天线(Active Phased Array Antenna,APAA)整体性能下降,同时,随着APAA向高性能、高频段、高集成化等方向发展,其结构设计、器件热功耗与电磁性能之间的耦合关系更为紧密,机电热多场耦合问题已成为制约APAA发展的关键问题之一[8~11]. ...
微波天线多场耦合理论模型与多学科优化设计的研究
0
2013
微波天线多场耦合理论模型与多学科优化设计的研究
0
2013
Effects of vibration on a wing-mounted ice-sounding antenna array
0
2014
Performance prediction for array antennas with element position error based on coupled structural-electromagnetic model
1
2015
... 20世纪60年代,有源相控阵技术的问世,彻底改变了各国观察世界的方式,先进的有源相控阵雷达(Active Phased Array Radar,APAR)成为世界的主流[1~3].APAR具备扫描速度快、多功能、多目标跟踪、可靠性高、抗干扰能力强等优势,已经成为战机预警和火控、卫星成像、战略导弹预警等国防领域中的核心装备[4~7].然而,复杂的服役环境载荷会导致有源相控阵天线(Active Phased Array Antenna,APAA)整体性能下降,同时,随着APAA向高性能、高频段、高集成化等方向发展,其结构设计、器件热功耗与电磁性能之间的耦合关系更为紧密,机电热多场耦合问题已成为制约APAA发展的关键问题之一[8~11]. ...
Radar-communication integration: An overview
2
2014

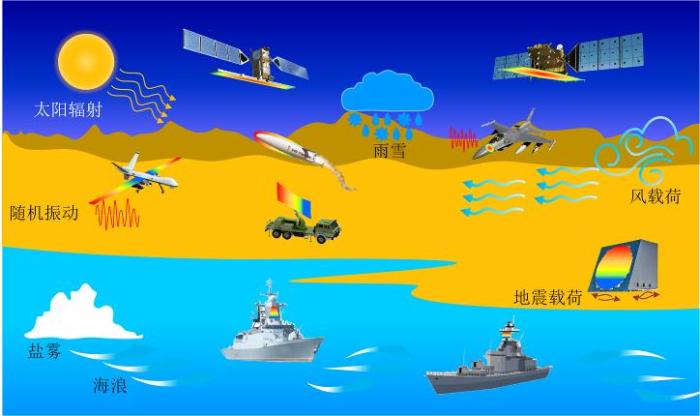

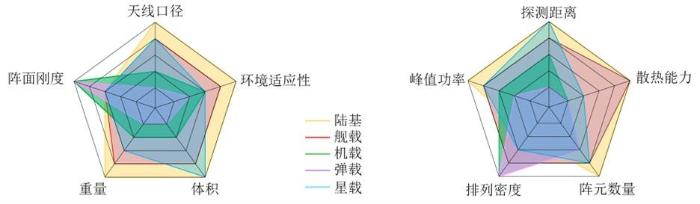

... 已有学者对服役载荷下各平台APAA的性能保障做了大量的研究工作[12~16],并进行了相关的实验验证,取得了显著的成果,同时也有学者对不同平台APAA的研究进展作了很好的总结.但是,不同军事电子装备的应用领域有很大的差异,对其所搭载的APAA提出了不同的需求,亟需围绕不同平台的APAA的特点,开展对比分析[17~21].因此本文首先阐述了不同载体平台上世界上先进APAA的主要性能指标与技术特点,然后分析了不同平台服役环境载荷的特点及造成的影响,又介绍机电热耦合理论及其在APAA设计制造与服役性能调控技术的应用,最后探讨APAA的技术发展趋势与机电热耦合技术的未来研究目标. ...
... 相控阵技术最早出现在20世纪30年代后期,美国率先开始了这项研究工作.20世纪60年代,美国和前苏联相继研制和装备了多部相控阵雷达,多用于弹道导弹防御系统.20世纪70年代,相控阵雷达得到了迅速发展,除美苏两国外,又有很多国家研制和装备了相控阵雷达,如中、英、法、日、意、德等.这一时期的相控阵雷达具有机动性高、天线小型化、天线扫描体制多样化、应用范围广等特点.20世纪80年代,相控阵雷达因其具备的很多独特优点,得到了更进一步的应用.在已装备和正在研制的新一代中、远程防空导弹武器系统中多采用多功能相控阵雷达,它已成为第三代中、远程防空导弹武器系统的一个重要标志.20世纪90年代至今,世界各国不断加深对APAA的研究,在战斗机、军舰、导弹、卫星等平台不断发展,满足了现代战争对武器系统“态势感知、远程打击、精细打击”等需求.如图2所示,高技术的APAA在海陆空天电五维现代战争中发挥了巨大的作用,时至今日世界各国都在不断发展新技术来提升雷达的探测威力与战场生存和适应能力[12]. ...
A Compensation Method for Active Phased Array Antennas: Using a strain-electromagnetic coupling model
0
2021
Real-time thermal deformation compensation method for active phased array antenna panels
0
2019
Studies of thermal deformation and shape control of a space planar phased array antenna
0
2019
GA-based approach to phase compensation of large phased array antennas
1
2018
... 已有学者对服役载荷下各平台APAA的性能保障做了大量的研究工作[12~16],并进行了相关的实验验证,取得了显著的成果,同时也有学者对不同平台APAA的研究进展作了很好的总结.但是,不同军事电子装备的应用领域有很大的差异,对其所搭载的APAA提出了不同的需求,亟需围绕不同平台的APAA的特点,开展对比分析[17~21].因此本文首先阐述了不同载体平台上世界上先进APAA的主要性能指标与技术特点,然后分析了不同平台服役环境载荷的特点及造成的影响,又介绍机电热耦合理论及其在APAA设计制造与服役性能调控技术的应用,最后探讨APAA的技术发展趋势与机电热耦合技术的未来研究目标. ...
Progress in phased-array radar applications
1
2004
... 已有学者对服役载荷下各平台APAA的性能保障做了大量的研究工作[12~16],并进行了相关的实验验证,取得了显著的成果,同时也有学者对不同平台APAA的研究进展作了很好的总结.但是,不同军事电子装备的应用领域有很大的差异,对其所搭载的APAA提出了不同的需求,亟需围绕不同平台的APAA的特点,开展对比分析[17~21].因此本文首先阐述了不同载体平台上世界上先进APAA的主要性能指标与技术特点,然后分析了不同平台服役环境载荷的特点及造成的影响,又介绍机电热耦合理论及其在APAA设计制造与服役性能调控技术的应用,最后探讨APAA的技术发展趋势与机电热耦合技术的未来研究目标. ...
Space phased array antenna developments: A perspective on structural design
0
2020
Status and trends for space-borne phased array radar
0
2005
Current status of airborne active phased array(AESA) radar systems and future trends
0
2005
State of the active phased array technology
1
2007
... 已有学者对服役载荷下各平台APAA的性能保障做了大量的研究工作[12~16],并进行了相关的实验验证,取得了显著的成果,同时也有学者对不同平台APAA的研究进展作了很好的总结.但是,不同军事电子装备的应用领域有很大的差异,对其所搭载的APAA提出了不同的需求,亟需围绕不同平台的APAA的特点,开展对比分析[17~21].因此本文首先阐述了不同载体平台上世界上先进APAA的主要性能指标与技术特点,然后分析了不同平台服役环境载荷的特点及造成的影响,又介绍机电热耦合理论及其在APAA设计制造与服役性能调控技术的应用,最后探讨APAA的技术发展趋势与机电热耦合技术的未来研究目标. ...
U.S. space surveillance
3
1993

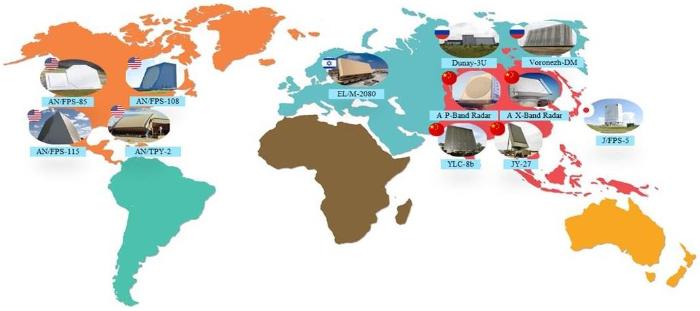

... AN/FPS-85[22]是世界上第一台大型相控阵雷达,20世纪60年代建造于埃格林空军基地,主要用于太空监视.工作频段为UHF波段,雷达包含5 134个发射器和4 660个接收器,总输出功率为32 MW,是唯一能够跟踪深空轨道卫星的相控阵雷达,可以同时检测、跟踪和识别多达200颗卫星.雷达阵面总长度97 m,总高度43.5 m,总建筑面积23 225.76 m2,钢结构重量达1 250 t.AN/FPS-108[22]大型固定相控阵直径约为30 m,工作频段为L波段,由34 768个天线单元组成,其中15 360个是有源元件,峰值功率可达920 kW.AN/FPS-115是Raytheon于20世纪80年代首次部署,该雷达用于海基发射弹道导弹、探测和预警以及卫星跟踪系统,工作频率为420~450 MHz,探测距离可达4 800 km.由两面直径约30 m的圆形平面相控阵组成,安装在高约32 m建筑物的相邻侧面,阵面倾角20°.每个面有1 792个T/R组件,两个阵列的波束组合覆盖范围为俯仰角85º和方位角240º,每个阵面的峰值功率为580 kW[22].AN/TPY-2[23]雷达被称为目前世界功能最强的陆基X波段APAR.作为“萨德之眼”在整个THAAD系统中处于相当关键的地位.AN/TPY-2 APAA面积为9.2 m2,拥有25 334个T/R组件,单个阵元峰值功率可达16 W,雷达平均功率约60~80 kW.该雷达的探测距离最远可达2 300 km,对1 m2雷达散射截面积(Radar Cross Section,RCS)的目标探测距离达1 700 km.高分辨率和超远的探测距离使AN/TPY-2雷达成为世界上性能最强的陆基移动弹道导弹预警雷达. ...
... [22]大型固定相控阵直径约为30 m,工作频段为L波段,由34 768个天线单元组成,其中15 360个是有源元件,峰值功率可达920 kW.AN/FPS-115是Raytheon于20世纪80年代首次部署,该雷达用于海基发射弹道导弹、探测和预警以及卫星跟踪系统,工作频率为420~450 MHz,探测距离可达4 800 km.由两面直径约30 m的圆形平面相控阵组成,安装在高约32 m建筑物的相邻侧面,阵面倾角20°.每个面有1 792个T/R组件,两个阵列的波束组合覆盖范围为俯仰角85º和方位角240º,每个阵面的峰值功率为580 kW[22].AN/TPY-2[23]雷达被称为目前世界功能最强的陆基X波段APAR.作为“萨德之眼”在整个THAAD系统中处于相当关键的地位.AN/TPY-2 APAA面积为9.2 m2,拥有25 334个T/R组件,单个阵元峰值功率可达16 W,雷达平均功率约60~80 kW.该雷达的探测距离最远可达2 300 km,对1 m2雷达散射截面积(Radar Cross Section,RCS)的目标探测距离达1 700 km.高分辨率和超远的探测距离使AN/TPY-2雷达成为世界上性能最强的陆基移动弹道导弹预警雷达. ...
... [22].AN/TPY-2[23]雷达被称为目前世界功能最强的陆基X波段APAR.作为“萨德之眼”在整个THAAD系统中处于相当关键的地位.AN/TPY-2 APAA面积为9.2 m2,拥有25 334个T/R组件,单个阵元峰值功率可达16 W,雷达平均功率约60~80 kW.该雷达的探测距离最远可达2 300 km,对1 m2雷达散射截面积(Radar Cross Section,RCS)的目标探测距离达1 700 km.高分辨率和超远的探测距离使AN/TPY-2雷达成为世界上性能最强的陆基移动弹道导弹预警雷达. ...
Research on jamming effect evaluation method of AN/TPY-2 radar using set pair approach degree
1
2019
... AN/FPS-85[22]是世界上第一台大型相控阵雷达,20世纪60年代建造于埃格林空军基地,主要用于太空监视.工作频段为UHF波段,雷达包含5 134个发射器和4 660个接收器,总输出功率为32 MW,是唯一能够跟踪深空轨道卫星的相控阵雷达,可以同时检测、跟踪和识别多达200颗卫星.雷达阵面总长度97 m,总高度43.5 m,总建筑面积23 225.76 m2,钢结构重量达1 250 t.AN/FPS-108[22]大型固定相控阵直径约为30 m,工作频段为L波段,由34 768个天线单元组成,其中15 360个是有源元件,峰值功率可达920 kW.AN/FPS-115是Raytheon于20世纪80年代首次部署,该雷达用于海基发射弹道导弹、探测和预警以及卫星跟踪系统,工作频率为420~450 MHz,探测距离可达4 800 km.由两面直径约30 m的圆形平面相控阵组成,安装在高约32 m建筑物的相邻侧面,阵面倾角20°.每个面有1 792个T/R组件,两个阵列的波束组合覆盖范围为俯仰角85º和方位角240º,每个阵面的峰值功率为580 kW[22].AN/TPY-2[23]雷达被称为目前世界功能最强的陆基X波段APAR.作为“萨德之眼”在整个THAAD系统中处于相当关键的地位.AN/TPY-2 APAA面积为9.2 m2,拥有25 334个T/R组件,单个阵元峰值功率可达16 W,雷达平均功率约60~80 kW.该雷达的探测距离最远可达2 300 km,对1 m2雷达散射截面积(Radar Cross Section,RCS)的目标探测距离达1 700 km.高分辨率和超远的探测距离使AN/TPY-2雷达成为世界上性能最强的陆基移动弹道导弹预警雷达. ...
History and the current status of the Russian early-warning system
2
2002
... Dunay-3U雷达[24]建于1978年,工作波段为UHF,发射器有30个波导,每个波导由100 kW的发射器激发.Dunay-3U雷达连续运行了三十多年,仍然是俄罗斯海军最重要的信息设施之一.Voronezh-DM Radar是俄罗斯最新一代的预警雷达,可对空域远程监控,防止弹道导弹攻击和飞机监控,于2009年投入使用.它由NPK NIIDAR设计,工作于UHF频段,它的射程可达10 000 km,能够同时跟踪500个目标[24]. ...
... [24]. ...
Dual-Use system architecture for a space situational awareness system in Japan
1
2013
... 日本J/FPS-5[25]雷达由三菱电机制造,为了探知与追踪飞机、巡航导弹、弹道导弹.外观为高度约34 m的六角形建筑,其中面积较大的三面上装备了APAA,三个包覆体中最大的一面内为直径约18 m的雷达,工作在S波段.此面APAA的主要功能为对飞机以及弹道导弹的警戒与情报处理,通常面向需要高度警戒的目标.剩余的两面雷达直径约12 m,工作在L波段,主要任务是警戒各式飞机以作情报处理与应对.建筑物本体可以旋转,可以视情况需要让雷达指向高威胁性的方向. ...
EL/M 2080 ATBM early warning and fire control radar system
1
1996
... EL/M-2080[26]是Elta生产的以色列陆基导弹防御雷达,工作在UHF波段,包含2 000~2 300个T/R组件,重约60 t,能同时在搜索、探测、跟踪和导弹制导模式下工作,探测范围约500 km,并且能够以3 000 m/s的速度跟踪30多个目标,并将导弹引导至距离目标4 m的范围内.YLC-8B[27]机动式预警相控阵雷达是中国自行研制的第4代防空预警探测雷达.YLC-8B工作在UHF波段,在研制过程中重点考虑了现代战场中隐身飞机威胁.JY-27雷达是中国的VHF波段远程监视雷达,能够发现美国隐形战机,其探测空中目标距离为500 km. ...
Optimal path planning with modified A-Star algorithm for stealth unmanned aerial vehicles in 3D network radar environment
1
2022
... EL/M-2080[26]是Elta生产的以色列陆基导弹防御雷达,工作在UHF波段,包含2 000~2 300个T/R组件,重约60 t,能同时在搜索、探测、跟踪和导弹制导模式下工作,探测范围约500 km,并且能够以3 000 m/s的速度跟踪30多个目标,并将导弹引导至距离目标4 m的范围内.YLC-8B[27]机动式预警相控阵雷达是中国自行研制的第4代防空预警探测雷达.YLC-8B工作在UHF波段,在研制过程中重点考虑了现代战场中隐身飞机威胁.JY-27雷达是中国的VHF波段远程监视雷达,能够发现美国隐形战机,其探测空中目标距离为500 km. ...
Coherent data collection and analysis capability for the AN/SPS-48E radar
1
1997

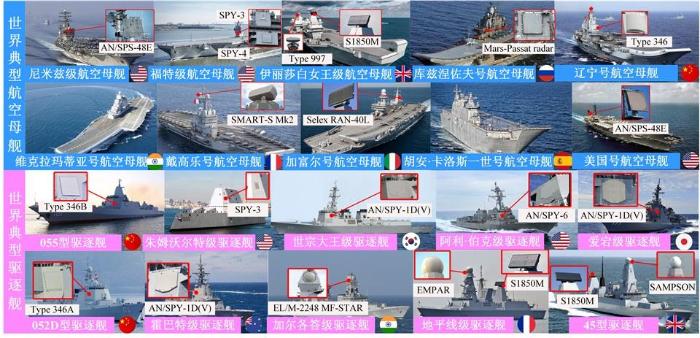

... 美国海军隶下的尼米兹级航空母舰(Nimitz Class)与美国号航空母舰(USS America)都装备了AN/SPS-48E[28],它是一种大型远程三坐标防空雷达,具有强大的对空搜索及追踪能力,可以应付可能面对的空中威胁.该雷达由ITT Exelis制造.APAA工作于S波段或E/F波段,峰值功率2.4 MW,天线尺寸:5.48*5.33 m2..最大探测距离426 km.天线由95个直线阵列单元排列而成,重量约2 578 kg,能在极端恶劣的环境中工作. ...
Practical phased-array antenna systems
1
1992
... 美国海军宙斯盾系统是当今世界上最先进的舰载作战系统之一.宙斯盾系统的心脏,是它强大的雷达系统AN/SPY-1[29].AN/SPY-1工作于S波段,由4个分别覆盖90°的天线阵面组成,每个阵面大小约为3.65×3.65 m2,总发射功率为4~6 MW,空域探测距离为320~480 km.目前,韩国研发的世宗大王级大型驱逐舰(Sejong the Great-class),日本海上自卫队隶下的爱宕级(Atago class)重型防空导弹驱逐舰以及皇家澳大利亚海军的第一种霍巴特级(Hobart class)专用防空驱逐舰均装备了宙斯盾系统. ...
AN/SPY-3: The navy's next-generation force protection radar system
1
2003
... 美国Raytheon设计的AN/SPY-3是美国海军首部舰载多功能APAR[30].AN/SPY-3是一种先进的X波段雷达,包含3部天线,每面天线尺寸为2.72*2.08 m2,厚度0.635 m,3部天线总重2.5 t,每部天线阵列由5 000个T/R组件构成,最大搜索距离约320 km.朱姆沃尔特级驱逐舰(DDG1000)是美国海军新一代多用途对地打击宙斯盾舰,装备了AN/SPY-3,其采用先进而全面的隐身设计,使其拥有潜艇般的隐身性——在海上作业时被发现的概率远低于10%.AN/SPY-4是Raytheon公司设计的另一部APAR[31],由3个天线阵面构成,每面阵列天线尺寸为4.06*3.86 m2,厚度0.76 m,3具天线总重10.215 t,有效侦测距离大于463 km.福特级航空母舰(Gerald R Ford Class)由纽波特纽斯造船公司设计和建造,并于2017年正式服役,同时装备了AN/SPY-3与AN/SPY-4两种雷达,提高了它的海洋中的生存与打击能力.AN/SPY-6[32]跟AN/SPY-3/4一样,由多个T/R组件组成一个雷达模块组件(Radar Module Assembly,RMA),通过增加RMA,组成各种不同尺寸、不同功率的雷达.阿利·伯克级驱逐舰(Arleigh Burke class)装备的AN/SPY-6工作于S波段,共有4个天线阵面,每面阵列由37个雷达模块构成,T/R组件大于5 000个,采用了GaN材料,价格和尺寸重量都比目前的GaAs更低,而且能承受高数倍的击穿电压,意味着每个T/R组件的功率都能得到大幅提升,雷达的探测威力更强. ...
Radar development for air and missile defense
1
2018
... 美国Raytheon设计的AN/SPY-3是美国海军首部舰载多功能APAR[30].AN/SPY-3是一种先进的X波段雷达,包含3部天线,每面天线尺寸为2.72*2.08 m2,厚度0.635 m,3部天线总重2.5 t,每部天线阵列由5 000个T/R组件构成,最大搜索距离约320 km.朱姆沃尔特级驱逐舰(DDG1000)是美国海军新一代多用途对地打击宙斯盾舰,装备了AN/SPY-3,其采用先进而全面的隐身设计,使其拥有潜艇般的隐身性——在海上作业时被发现的概率远低于10%.AN/SPY-4是Raytheon公司设计的另一部APAR[31],由3个天线阵面构成,每面阵列天线尺寸为4.06*3.86 m2,厚度0.76 m,3具天线总重10.215 t,有效侦测距离大于463 km.福特级航空母舰(Gerald R Ford Class)由纽波特纽斯造船公司设计和建造,并于2017年正式服役,同时装备了AN/SPY-3与AN/SPY-4两种雷达,提高了它的海洋中的生存与打击能力.AN/SPY-6[32]跟AN/SPY-3/4一样,由多个T/R组件组成一个雷达模块组件(Radar Module Assembly,RMA),通过增加RMA,组成各种不同尺寸、不同功率的雷达.阿利·伯克级驱逐舰(Arleigh Burke class)装备的AN/SPY-6工作于S波段,共有4个天线阵面,每面阵列由37个雷达模块构成,T/R组件大于5 000个,采用了GaN材料,价格和尺寸重量都比目前的GaAs更低,而且能承受高数倍的击穿电压,意味着每个T/R组件的功率都能得到大幅提升,雷达的探测威力更强. ...
3D modeling could speed procurement of navy destroyer
1
2018
... 美国Raytheon设计的AN/SPY-3是美国海军首部舰载多功能APAR[30].AN/SPY-3是一种先进的X波段雷达,包含3部天线,每面天线尺寸为2.72*2.08 m2,厚度0.635 m,3部天线总重2.5 t,每部天线阵列由5 000个T/R组件构成,最大搜索距离约320 km.朱姆沃尔特级驱逐舰(DDG1000)是美国海军新一代多用途对地打击宙斯盾舰,装备了AN/SPY-3,其采用先进而全面的隐身设计,使其拥有潜艇般的隐身性——在海上作业时被发现的概率远低于10%.AN/SPY-4是Raytheon公司设计的另一部APAR[31],由3个天线阵面构成,每面阵列天线尺寸为4.06*3.86 m2,厚度0.76 m,3具天线总重10.215 t,有效侦测距离大于463 km.福特级航空母舰(Gerald R Ford Class)由纽波特纽斯造船公司设计和建造,并于2017年正式服役,同时装备了AN/SPY-3与AN/SPY-4两种雷达,提高了它的海洋中的生存与打击能力.AN/SPY-6[32]跟AN/SPY-3/4一样,由多个T/R组件组成一个雷达模块组件(Radar Module Assembly,RMA),通过增加RMA,组成各种不同尺寸、不同功率的雷达.阿利·伯克级驱逐舰(Arleigh Burke class)装备的AN/SPY-6工作于S波段,共有4个天线阵面,每面阵列由37个雷达模块构成,T/R组件大于5 000个,采用了GaN材料,价格和尺寸重量都比目前的GaAs更低,而且能承受高数倍的击穿电压,意味着每个T/R组件的功率都能得到大幅提升,雷达的探测威力更强. ...
Radar in the Soviet Union and Russia: A brief historical outline
1
2003
... 库兹涅佐夫号航空母舰(Admiral Kuznetsov)是俄罗斯海军隶下的一艘常规动力航空母舰,是俄罗斯海军主力舰艇,于1989年进行海上试验[33].主力雷达为1部4面“Sky Watch”多功能相控阵雷达,工作频率为0.20~4 GHz,从UHF波段一直跨到S波段,每个阵面有5 100个T/R组件,具有很强的探测能力. ...
SMART-L multibeam radar
1
2004
... 欧洲主流护卫舰上装备的远程搜索雷达为SMART-L[34],由Thales公司研制,已经成为欧洲北约国家海基反导的“眼睛”.该雷达安装于一个长度为8 m的大型框架,共有24个天线阵列,工作频段为L波段,峰值功率132 kW,能够在400 km范围内全自动检测、跟踪启动和跟踪多达1 000个目标.英国皇家海军最新型的伊丽莎白女王级航空母舰(Queen Elizabeth class),法国的地平线级大型驱逐舰(Horizon class)以及英国的45型驱逐舰(Type-45 Daring class)均搭载了SMART-L雷达. ...
The PLA Navy's Capability Profile
1
2015
... 辽宁号航空母舰是中国第一艘服役的航空母舰,搭载了346型“海之星”APAA[35],该雷达是一款高度数字化的多功能APAR,其大型S波段的主力天线阵列夹在两排C波段阵列之间,利用空气冷却系统散热.该雷达每一面安装有5 000个T/R组件,探测距离超过了450 km,能够探测跟踪约100个目标.052C驱逐舰是中国海军中第一艘装备四面阵相控阵雷达的国产舰艇,装备346型APAR,在舰桥上有4面弧形雷达天线阵面.346型雷达总共诞生了4种改型,分别为原型、第一海基版本、346A与346B.其中,346A采用了更高效的液冷方式,雷达的探测距离、抗干扰与功率得到大幅加强.目前,346A主要安装在中国的主力军舰052D上.346B则是346A的放大版本,主要安装在最新列装的055驱逐舰上,搭载了该型雷达后,055驱逐舰探测距离跃升到了400多公里,整体作战能力上升了一个大台阶. ...
Current status of airborne active phased array (AESA) radar systems and future trends
1
2004

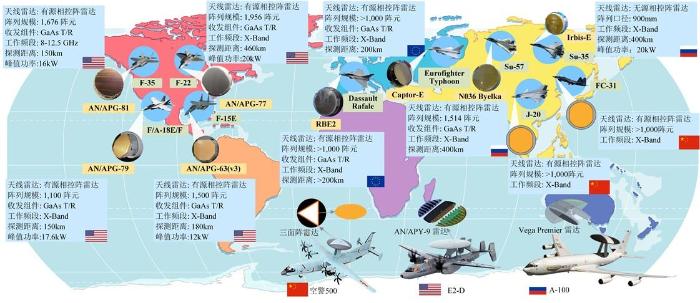

... 先进战斗机具有飞行性能优良、机动灵活、火力强大等优势,对于国家的领空防御具有重大意义[36].机载APAR作为战斗机的“千里眼”,是其夺取空中优势的关键,本文列举了现役世界十大最先进的战斗机,以及其匹配的先进APAR,如图5所示. ...
The development status and trend of airborne multifunctional radar
3
2021
... F-35[37]是一款由C设计及生产的单座单发战斗机,装备有AN/APG-81 APAA,F-35主要用于前线支援、目标轰炸、防空截击等多种任务,属于第五代战斗机,具备较高的隐身能力以及一定的超音速巡航能力.LMT和Boeing联合开发的F-22[37]是一种极其先进的第五代单座双发战斗机,装备有AN/APG-77 APAA,F-22的隐身性能、灵活性、精确性和态势感知能力的结合,使得它成为当今世界综合性能最佳的战斗机.F/A-18E/F是Boeing为美国海军研制的舰载单座双发超音速多用途战斗机,装备有AN/APG-79 APAA,它主要用于海上防空,也可用于对地攻击.拥有新一代电子对抗设备,先进的设计使得其无论在航空母舰的飞行甲板上还是在陆地上都能较好地遂行攻击任务.F-15E[37]是McDonnell Douglas以对地攻击为主要任务的双座双发超音速战斗轰炸机,装备有AN/APG-63(V3) APAA,兼具对地攻击和空中优势能力,称为双重任务战斗机. ...
... [37]是一种极其先进的第五代单座双发战斗机,装备有AN/APG-77 APAA,F-22的隐身性能、灵活性、精确性和态势感知能力的结合,使得它成为当今世界综合性能最佳的战斗机.F/A-18E/F是Boeing为美国海军研制的舰载单座双发超音速多用途战斗机,装备有AN/APG-79 APAA,它主要用于海上防空,也可用于对地攻击.拥有新一代电子对抗设备,先进的设计使得其无论在航空母舰的飞行甲板上还是在陆地上都能较好地遂行攻击任务.F-15E[37]是McDonnell Douglas以对地攻击为主要任务的双座双发超音速战斗轰炸机,装备有AN/APG-63(V3) APAA,兼具对地攻击和空中优势能力,称为双重任务战斗机. ...
... [37]是McDonnell Douglas以对地攻击为主要任务的双座双发超音速战斗轰炸机,装备有AN/APG-63(V3) APAA,兼具对地攻击和空中优势能力,称为双重任务战斗机. ...
Flying combat in the 21st century
2
2000
... Eurofighter Typhoon[38]是由Eurofighter GmbH设计的双发、三角翼、鸭式布局、高机动性的多用途第四代半战斗机.装备有Captor-E APAA,灵活的电子波束扫描与优异的雷达资源管理相结合,确保其同时进行多目标跟踪、导弹制导和态势感知.Rafale[38]是法国的一型双发、三角翼、高机动性、多用途第四代半战斗机,装备有RBE-2 APAR,可同时跟踪8个目标,能自动评估目标威胁程度,排定优先顺序. ...
... [38]是法国的一型双发、三角翼、高机动性、多用途第四代半战斗机,装备有RBE-2 APAR,可同时跟踪8个目标,能自动评估目标威胁程度,排定优先顺序. ...
The Russian aerospace force
2
2018
... Su-57[39]是俄罗斯空军单座双发隐形多功能重型战斗机.Su-57的航电设备有了质的改善,不再是俄制战斗机的“软肋”.Su-57的主力雷达为N036 Byelka,能发现400 km以外的目标,同时跟踪30个空中目标并向其中8个发起攻击.Su-35[39]是采用第五代技术的4代飞机,装备有Irbis-E无源相控阵雷达,它能够探测最远400 km的空中目标;此外,多功能雷达能够使用合成孔径模式提供高分辨率的地面图像. ...
... [39]是采用第五代技术的4代飞机,装备有Irbis-E无源相控阵雷达,它能够探测最远400 km的空中目标;此外,多功能雷达能够使用合成孔径模式提供高分辨率的地面图像. ...
Fifth-generation fighter options
2
2020
... 成都J-20[40]是成都飞机工业集团制造的第五代单座双发隐形战斗机,装备有先进的APAR,具备高隐身性、高态势感知、高机动性等能力.FC-31[40]是中国航空工业集团公司沈阳飞机工业集团公司,研制的第五代单座双发隐形战斗机.飞机具有高生存力:低RCS、低红外辐射特性、优异的电子对抗性能、低易损性设计;多任务能力:强大的目标探测和外部信息综合能力、优异的态势感知和信息共享能力、超视距多目标攻击和大离轴角全向攻击格斗空战能力、对地和海面目标精确打击能力、适应复杂气象条件和广地域使用能力;优异的综合保障能力. ...
... [40]是中国航空工业集团公司沈阳飞机工业集团公司,研制的第五代单座双发隐形战斗机.飞机具有高生存力:低RCS、低红外辐射特性、优异的电子对抗性能、低易损性设计;多任务能力:强大的目标探测和外部信息综合能力、优异的态势感知和信息共享能力、超视距多目标攻击和大离轴角全向攻击格斗空战能力、对地和海面目标精确打击能力、适应复杂气象条件和广地域使用能力;优异的综合保障能力. ...
FAR VISION" for the dragon: China's indigenous AWACS projects
1
2018
... 我国自主研制的空警-500[41],是以运输机为载体,集空中预警和指挥控制于一体的全天候预警机,承担空中巡逻警戒及指挥控制任务.采用数字阵列三面阵有源相控阵雷达,每一个阵面覆盖120°的范围,三个阵面实现了全向覆盖,由于在各个方向都实现了电子扫描,目标数据更新速率高,探测性能好,尤其对抗隐身、饱和攻击、高超声速和高机动目标性能更好.在全球预警机中,空警-500预警机是在探测精度,同等载机平台与天线尺寸中的探测距离最远,对RCS为1 m2目标的探测距离达到了480 km,配合我军战机以在远距离上以高隐身前突,抢占发射阵位;在中距离上以中隐身接敌,先敌开火、多重打击. ...
Avionics system of E-2D and its roles in future network-centric operation
1
2014
... E-2D预警机[42]是美国海军的一种新型舰载预警机,执行预警指挥、作战管理、战区一体化防空反导、信息分发等任务.E-2D预警机装备了新型有源相控阵AN/APY-9预警雷达系统,该雷达采用了机械扫描和电子扫描共同工作的体制,大大提高了对小型高机动目标的探测跟踪能力,增强了在濒海地区、陆地上空和电子干扰环境中的探测威力.AN/APY-9雷达采用了低频UHF波段,强化了对隐身战机的探测能力,同时采用了碳化硅技术和数字接收机技术,单一发射模组的功率从原先的800 W提高到1 350 W,还大大提高了雷达的可靠性、灵活性和通用性.对RCS在3~5 m2的目标探测距离可达500 km. ...
E3A/D Airborne Warning and Control Systems(AWACS) Component
1
2021
... A-100预警机[43]是俄罗斯研制的新一代预警机,主要用于对空中、陆基和海基目标进行远程监视和探测.在军事行动中,为战斗机和攻击机提供空中情报、监视、侦察以及指挥和控制.其搭载的Vega Premier有源相控阵雷达采用了独特的双面阵列设计:其中一面为S波段,主要用于远距离的搜索预警和目标跟踪锁定;另一面则为专门优化过的UHF波段反隐身雷达,主要用于在高科技战争中探测诸如F22等五代战机以及B2等隐身战机.雷达每5 s旋转一周,提高了跟踪快速移动目标的能力,对小型空中目标的探测距离达到600 km,对海探测距离达到40 km,能够同时跟踪300个目标,并对其中50个目标进行中继攻击. ...
Multicriteria choice of a carrier aircraft and main design parameters of an air launcher decoy
2
2011

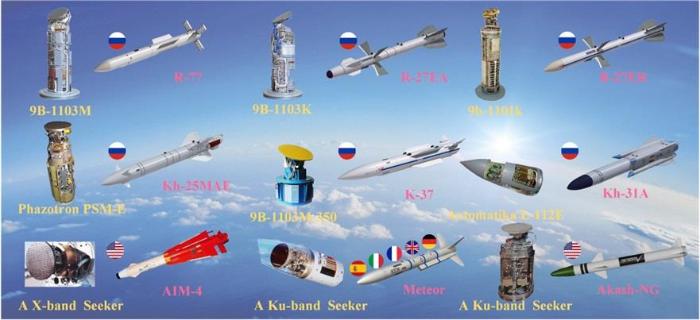

... 俄罗斯的R-77[44]空空导弹是俄罗斯的一型主动雷达制导全向全天候中距空空导弹,最大飞行速度4马赫,可打击战斗机、轰炸机、直升机、运输机和巡航导弹等各种空中目标,R-77导弹的主动雷达引导头9B-1103M-350,工作于X/Ku双波段,天线阵面直径为350 mm,对5 m2 RCS目标探测距离为15~20 km.R-27EA空空导弹,装备有9B-1103K的主动制导雷达,工作于Ku波段,最大飞行速度4.5马赫,最大射程130 km.R-27ER[44]是R27中程空空导弹的变体,搭载了9b-1101k双平面单脉冲半主动雷达导引头,最大射程同样为130 km.Kh-25MAE[45]是俄罗斯的一种轻型空对地导弹,由俄罗斯最大导弹制造商Zvezda-Strela生产,采用惯性导航系统和Phazotron PSM-E主动雷达导引头,用于在白天、夜间和夜间攻击各种地面目标.Phazotron PSM-E[45]主动导引头工作于Ka波段,扫描角度:方位角±30°,俯仰角±20°.导弹的射程为2.5~40 km,最高飞行速度2.4马赫.K-37是俄罗斯高超音速空对空导弹,最大飞行速度可达5~6 M.K-37是俄罗斯高超音速空对空导弹,直接攻击时射程为148 km,以巡航滑行剖面飞行时射程为398 km,装备有9B-1103M-350主动雷达导引头,该雷达工作于X/Ku双波段,天线阵面直径为350 mm,对于5 m2 RCS的目标,探测距离大于40 km.Kh-31A是一种俄罗斯超音速反舰导弹[45],由MiG-29或Su-27等飞机携带,飞行速度为3.5马赫,是第一款可由战术飞机发射的超音速反舰导弹,用于对付高达4 500 t的舰船.该导弹的最小射程为7.5 km,最大射程为70 km.搭载了Avtomatika L-112E反辐射主动制导雷达,雷达直径约为360 mm,工作波段为D~F,该天线是典型的框架式多基线干涉设计,由7个宽带半圆球螺旋天线组成,用于导弹俯仰/方位角的测量.由Hughes Aircraft公司研制的AIM-4 Falcon[45]是美国研制的第一种雷达制导空空导弹,也是世界上第一种正式服役的空空导弹.该导弹于1956年在美国空军服役,飞行速度3马赫,射程为9.7 km.雷达导引头工作频段为X波段,天线阵面直径40 cm,采用双极化的工作方式.Meteor[45]是欧洲跨国导弹开发制造商MBDA开发的一种主动雷达制导超视距空空导弹(BVRAAM),它拥有150 km的有效射程,能够以4马赫的飞行速度接近目标并将其摧毁.雷达导引头工作于Ku波段,能够在高度的电子干扰下,对远距离目标发起精准的打击.Akash-NG[46]是由美国国防研究与发展组织参与研制的中程地对空导弹,该导弹使用Ku波段有源雷达导引头,跟踪误差小于0.1°,对0.1 m2 RCS目标探测距离为10 km,最大飞行速度为2.5马赫,总射程为70 km,拦截范围为25 km.此外俄罗斯的R-27EA空空导弹,装备有9B-1103K主动雷达导引头;R-27ER空空导弹,装备有9B-1101k主动雷达导引头;R-77-1空空导弹,装备有9B-1348E;RVV-BD空空导弹,装备有9B-1103M-350.中国的DF-21、DF-25、DF-26、PL-12空空导弹、PL-15空空导弹、HQ-9防空导弹均采用主动雷达导引头.Boeing Harpoon反舰导弹、LMT AGM-114L Hellfire Longbow空对地导弹、MIM-104 Patriot地对空导弹、Raytheon AIM-54 Phoenix远程空空导弹也均采用了主动雷达导引头.相控阵雷达导引头的出现,是制衡隐身技术的主要技术途径,重新定义了隐身时代的战场“游戏”.当前国际上主要军事强国相继突破了相控阵雷达导引头的关键技术,争先应用在精确制导武器上,相控阵雷达导引头正处于快速发展的阶段,后续发展方向拥有巨大的潜力的广阔的应用前景. ...
... [44]是R27中程空空导弹的变体,搭载了9b-1101k双平面单脉冲半主动雷达导引头,最大射程同样为130 km.Kh-25MAE[45]是俄罗斯的一种轻型空对地导弹,由俄罗斯最大导弹制造商Zvezda-Strela生产,采用惯性导航系统和Phazotron PSM-E主动雷达导引头,用于在白天、夜间和夜间攻击各种地面目标.Phazotron PSM-E[45]主动导引头工作于Ka波段,扫描角度:方位角±30°,俯仰角±20°.导弹的射程为2.5~40 km,最高飞行速度2.4马赫.K-37是俄罗斯高超音速空对空导弹,最大飞行速度可达5~6 M.K-37是俄罗斯高超音速空对空导弹,直接攻击时射程为148 km,以巡航滑行剖面飞行时射程为398 km,装备有9B-1103M-350主动雷达导引头,该雷达工作于X/Ku双波段,天线阵面直径为350 mm,对于5 m2 RCS的目标,探测距离大于40 km.Kh-31A是一种俄罗斯超音速反舰导弹[45],由MiG-29或Su-27等飞机携带,飞行速度为3.5马赫,是第一款可由战术飞机发射的超音速反舰导弹,用于对付高达4 500 t的舰船.该导弹的最小射程为7.5 km,最大射程为70 km.搭载了Avtomatika L-112E反辐射主动制导雷达,雷达直径约为360 mm,工作波段为D~F,该天线是典型的框架式多基线干涉设计,由7个宽带半圆球螺旋天线组成,用于导弹俯仰/方位角的测量.由Hughes Aircraft公司研制的AIM-4 Falcon[45]是美国研制的第一种雷达制导空空导弹,也是世界上第一种正式服役的空空导弹.该导弹于1956年在美国空军服役,飞行速度3马赫,射程为9.7 km.雷达导引头工作频段为X波段,天线阵面直径40 cm,采用双极化的工作方式.Meteor[45]是欧洲跨国导弹开发制造商MBDA开发的一种主动雷达制导超视距空空导弹(BVRAAM),它拥有150 km的有效射程,能够以4马赫的飞行速度接近目标并将其摧毁.雷达导引头工作于Ku波段,能够在高度的电子干扰下,对远距离目标发起精准的打击.Akash-NG[46]是由美国国防研究与发展组织参与研制的中程地对空导弹,该导弹使用Ku波段有源雷达导引头,跟踪误差小于0.1°,对0.1 m2 RCS目标探测距离为10 km,最大飞行速度为2.5马赫,总射程为70 km,拦截范围为25 km.此外俄罗斯的R-27EA空空导弹,装备有9B-1103K主动雷达导引头;R-27ER空空导弹,装备有9B-1101k主动雷达导引头;R-77-1空空导弹,装备有9B-1348E;RVV-BD空空导弹,装备有9B-1103M-350.中国的DF-21、DF-25、DF-26、PL-12空空导弹、PL-15空空导弹、HQ-9防空导弹均采用主动雷达导引头.Boeing Harpoon反舰导弹、LMT AGM-114L Hellfire Longbow空对地导弹、MIM-104 Patriot地对空导弹、Raytheon AIM-54 Phoenix远程空空导弹也均采用了主动雷达导引头.相控阵雷达导引头的出现,是制衡隐身技术的主要技术途径,重新定义了隐身时代的战场“游戏”.当前国际上主要军事强国相继突破了相控阵雷达导引头的关键技术,争先应用在精确制导武器上,相控阵雷达导引头正处于快速发展的阶段,后续发展方向拥有巨大的潜力的广阔的应用前景. ...
New generation air-to-air missiles(AAMs)
5
2015
... 俄罗斯的R-77[44]空空导弹是俄罗斯的一型主动雷达制导全向全天候中距空空导弹,最大飞行速度4马赫,可打击战斗机、轰炸机、直升机、运输机和巡航导弹等各种空中目标,R-77导弹的主动雷达引导头9B-1103M-350,工作于X/Ku双波段,天线阵面直径为350 mm,对5 m2 RCS目标探测距离为15~20 km.R-27EA空空导弹,装备有9B-1103K的主动制导雷达,工作于Ku波段,最大飞行速度4.5马赫,最大射程130 km.R-27ER[44]是R27中程空空导弹的变体,搭载了9b-1101k双平面单脉冲半主动雷达导引头,最大射程同样为130 km.Kh-25MAE[45]是俄罗斯的一种轻型空对地导弹,由俄罗斯最大导弹制造商Zvezda-Strela生产,采用惯性导航系统和Phazotron PSM-E主动雷达导引头,用于在白天、夜间和夜间攻击各种地面目标.Phazotron PSM-E[45]主动导引头工作于Ka波段,扫描角度:方位角±30°,俯仰角±20°.导弹的射程为2.5~40 km,最高飞行速度2.4马赫.K-37是俄罗斯高超音速空对空导弹,最大飞行速度可达5~6 M.K-37是俄罗斯高超音速空对空导弹,直接攻击时射程为148 km,以巡航滑行剖面飞行时射程为398 km,装备有9B-1103M-350主动雷达导引头,该雷达工作于X/Ku双波段,天线阵面直径为350 mm,对于5 m2 RCS的目标,探测距离大于40 km.Kh-31A是一种俄罗斯超音速反舰导弹[45],由MiG-29或Su-27等飞机携带,飞行速度为3.5马赫,是第一款可由战术飞机发射的超音速反舰导弹,用于对付高达4 500 t的舰船.该导弹的最小射程为7.5 km,最大射程为70 km.搭载了Avtomatika L-112E反辐射主动制导雷达,雷达直径约为360 mm,工作波段为D~F,该天线是典型的框架式多基线干涉设计,由7个宽带半圆球螺旋天线组成,用于导弹俯仰/方位角的测量.由Hughes Aircraft公司研制的AIM-4 Falcon[45]是美国研制的第一种雷达制导空空导弹,也是世界上第一种正式服役的空空导弹.该导弹于1956年在美国空军服役,飞行速度3马赫,射程为9.7 km.雷达导引头工作频段为X波段,天线阵面直径40 cm,采用双极化的工作方式.Meteor[45]是欧洲跨国导弹开发制造商MBDA开发的一种主动雷达制导超视距空空导弹(BVRAAM),它拥有150 km的有效射程,能够以4马赫的飞行速度接近目标并将其摧毁.雷达导引头工作于Ku波段,能够在高度的电子干扰下,对远距离目标发起精准的打击.Akash-NG[46]是由美国国防研究与发展组织参与研制的中程地对空导弹,该导弹使用Ku波段有源雷达导引头,跟踪误差小于0.1°,对0.1 m2 RCS目标探测距离为10 km,最大飞行速度为2.5马赫,总射程为70 km,拦截范围为25 km.此外俄罗斯的R-27EA空空导弹,装备有9B-1103K主动雷达导引头;R-27ER空空导弹,装备有9B-1101k主动雷达导引头;R-77-1空空导弹,装备有9B-1348E;RVV-BD空空导弹,装备有9B-1103M-350.中国的DF-21、DF-25、DF-26、PL-12空空导弹、PL-15空空导弹、HQ-9防空导弹均采用主动雷达导引头.Boeing Harpoon反舰导弹、LMT AGM-114L Hellfire Longbow空对地导弹、MIM-104 Patriot地对空导弹、Raytheon AIM-54 Phoenix远程空空导弹也均采用了主动雷达导引头.相控阵雷达导引头的出现,是制衡隐身技术的主要技术途径,重新定义了隐身时代的战场“游戏”.当前国际上主要军事强国相继突破了相控阵雷达导引头的关键技术,争先应用在精确制导武器上,相控阵雷达导引头正处于快速发展的阶段,后续发展方向拥有巨大的潜力的广阔的应用前景. ...
... [45]主动导引头工作于Ka波段,扫描角度:方位角±30°,俯仰角±20°.导弹的射程为2.5~40 km,最高飞行速度2.4马赫.K-37是俄罗斯高超音速空对空导弹,最大飞行速度可达5~6 M.K-37是俄罗斯高超音速空对空导弹,直接攻击时射程为148 km,以巡航滑行剖面飞行时射程为398 km,装备有9B-1103M-350主动雷达导引头,该雷达工作于X/Ku双波段,天线阵面直径为350 mm,对于5 m2 RCS的目标,探测距离大于40 km.Kh-31A是一种俄罗斯超音速反舰导弹[45],由MiG-29或Su-27等飞机携带,飞行速度为3.5马赫,是第一款可由战术飞机发射的超音速反舰导弹,用于对付高达4 500 t的舰船.该导弹的最小射程为7.5 km,最大射程为70 km.搭载了Avtomatika L-112E反辐射主动制导雷达,雷达直径约为360 mm,工作波段为D~F,该天线是典型的框架式多基线干涉设计,由7个宽带半圆球螺旋天线组成,用于导弹俯仰/方位角的测量.由Hughes Aircraft公司研制的AIM-4 Falcon[45]是美国研制的第一种雷达制导空空导弹,也是世界上第一种正式服役的空空导弹.该导弹于1956年在美国空军服役,飞行速度3马赫,射程为9.7 km.雷达导引头工作频段为X波段,天线阵面直径40 cm,采用双极化的工作方式.Meteor[45]是欧洲跨国导弹开发制造商MBDA开发的一种主动雷达制导超视距空空导弹(BVRAAM),它拥有150 km的有效射程,能够以4马赫的飞行速度接近目标并将其摧毁.雷达导引头工作于Ku波段,能够在高度的电子干扰下,对远距离目标发起精准的打击.Akash-NG[46]是由美国国防研究与发展组织参与研制的中程地对空导弹,该导弹使用Ku波段有源雷达导引头,跟踪误差小于0.1°,对0.1 m2 RCS目标探测距离为10 km,最大飞行速度为2.5马赫,总射程为70 km,拦截范围为25 km.此外俄罗斯的R-27EA空空导弹,装备有9B-1103K主动雷达导引头;R-27ER空空导弹,装备有9B-1101k主动雷达导引头;R-77-1空空导弹,装备有9B-1348E;RVV-BD空空导弹,装备有9B-1103M-350.中国的DF-21、DF-25、DF-26、PL-12空空导弹、PL-15空空导弹、HQ-9防空导弹均采用主动雷达导引头.Boeing Harpoon反舰导弹、LMT AGM-114L Hellfire Longbow空对地导弹、MIM-104 Patriot地对空导弹、Raytheon AIM-54 Phoenix远程空空导弹也均采用了主动雷达导引头.相控阵雷达导引头的出现,是制衡隐身技术的主要技术途径,重新定义了隐身时代的战场“游戏”.当前国际上主要军事强国相继突破了相控阵雷达导引头的关键技术,争先应用在精确制导武器上,相控阵雷达导引头正处于快速发展的阶段,后续发展方向拥有巨大的潜力的广阔的应用前景. ...
... [45],由MiG-29或Su-27等飞机携带,飞行速度为3.5马赫,是第一款可由战术飞机发射的超音速反舰导弹,用于对付高达4 500 t的舰船.该导弹的最小射程为7.5 km,最大射程为70 km.搭载了Avtomatika L-112E反辐射主动制导雷达,雷达直径约为360 mm,工作波段为D~F,该天线是典型的框架式多基线干涉设计,由7个宽带半圆球螺旋天线组成,用于导弹俯仰/方位角的测量.由Hughes Aircraft公司研制的AIM-4 Falcon[45]是美国研制的第一种雷达制导空空导弹,也是世界上第一种正式服役的空空导弹.该导弹于1956年在美国空军服役,飞行速度3马赫,射程为9.7 km.雷达导引头工作频段为X波段,天线阵面直径40 cm,采用双极化的工作方式.Meteor[45]是欧洲跨国导弹开发制造商MBDA开发的一种主动雷达制导超视距空空导弹(BVRAAM),它拥有150 km的有效射程,能够以4马赫的飞行速度接近目标并将其摧毁.雷达导引头工作于Ku波段,能够在高度的电子干扰下,对远距离目标发起精准的打击.Akash-NG[46]是由美国国防研究与发展组织参与研制的中程地对空导弹,该导弹使用Ku波段有源雷达导引头,跟踪误差小于0.1°,对0.1 m2 RCS目标探测距离为10 km,最大飞行速度为2.5马赫,总射程为70 km,拦截范围为25 km.此外俄罗斯的R-27EA空空导弹,装备有9B-1103K主动雷达导引头;R-27ER空空导弹,装备有9B-1101k主动雷达导引头;R-77-1空空导弹,装备有9B-1348E;RVV-BD空空导弹,装备有9B-1103M-350.中国的DF-21、DF-25、DF-26、PL-12空空导弹、PL-15空空导弹、HQ-9防空导弹均采用主动雷达导引头.Boeing Harpoon反舰导弹、LMT AGM-114L Hellfire Longbow空对地导弹、MIM-104 Patriot地对空导弹、Raytheon AIM-54 Phoenix远程空空导弹也均采用了主动雷达导引头.相控阵雷达导引头的出现,是制衡隐身技术的主要技术途径,重新定义了隐身时代的战场“游戏”.当前国际上主要军事强国相继突破了相控阵雷达导引头的关键技术,争先应用在精确制导武器上,相控阵雷达导引头正处于快速发展的阶段,后续发展方向拥有巨大的潜力的广阔的应用前景. ...
... [45]是美国研制的第一种雷达制导空空导弹,也是世界上第一种正式服役的空空导弹.该导弹于1956年在美国空军服役,飞行速度3马赫,射程为9.7 km.雷达导引头工作频段为X波段,天线阵面直径40 cm,采用双极化的工作方式.Meteor[45]是欧洲跨国导弹开发制造商MBDA开发的一种主动雷达制导超视距空空导弹(BVRAAM),它拥有150 km的有效射程,能够以4马赫的飞行速度接近目标并将其摧毁.雷达导引头工作于Ku波段,能够在高度的电子干扰下,对远距离目标发起精准的打击.Akash-NG[46]是由美国国防研究与发展组织参与研制的中程地对空导弹,该导弹使用Ku波段有源雷达导引头,跟踪误差小于0.1°,对0.1 m2 RCS目标探测距离为10 km,最大飞行速度为2.5马赫,总射程为70 km,拦截范围为25 km.此外俄罗斯的R-27EA空空导弹,装备有9B-1103K主动雷达导引头;R-27ER空空导弹,装备有9B-1101k主动雷达导引头;R-77-1空空导弹,装备有9B-1348E;RVV-BD空空导弹,装备有9B-1103M-350.中国的DF-21、DF-25、DF-26、PL-12空空导弹、PL-15空空导弹、HQ-9防空导弹均采用主动雷达导引头.Boeing Harpoon反舰导弹、LMT AGM-114L Hellfire Longbow空对地导弹、MIM-104 Patriot地对空导弹、Raytheon AIM-54 Phoenix远程空空导弹也均采用了主动雷达导引头.相控阵雷达导引头的出现,是制衡隐身技术的主要技术途径,重新定义了隐身时代的战场“游戏”.当前国际上主要军事强国相继突破了相控阵雷达导引头的关键技术,争先应用在精确制导武器上,相控阵雷达导引头正处于快速发展的阶段,后续发展方向拥有巨大的潜力的广阔的应用前景. ...
... [45]是欧洲跨国导弹开发制造商MBDA开发的一种主动雷达制导超视距空空导弹(BVRAAM),它拥有150 km的有效射程,能够以4马赫的飞行速度接近目标并将其摧毁.雷达导引头工作于Ku波段,能够在高度的电子干扰下,对远距离目标发起精准的打击.Akash-NG[46]是由美国国防研究与发展组织参与研制的中程地对空导弹,该导弹使用Ku波段有源雷达导引头,跟踪误差小于0.1°,对0.1 m2 RCS目标探测距离为10 km,最大飞行速度为2.5马赫,总射程为70 km,拦截范围为25 km.此外俄罗斯的R-27EA空空导弹,装备有9B-1103K主动雷达导引头;R-27ER空空导弹,装备有9B-1101k主动雷达导引头;R-77-1空空导弹,装备有9B-1348E;RVV-BD空空导弹,装备有9B-1103M-350.中国的DF-21、DF-25、DF-26、PL-12空空导弹、PL-15空空导弹、HQ-9防空导弹均采用主动雷达导引头.Boeing Harpoon反舰导弹、LMT AGM-114L Hellfire Longbow空对地导弹、MIM-104 Patriot地对空导弹、Raytheon AIM-54 Phoenix远程空空导弹也均采用了主动雷达导引头.相控阵雷达导引头的出现,是制衡隐身技术的主要技术途径,重新定义了隐身时代的战场“游戏”.当前国际上主要军事强国相继突破了相控阵雷达导引头的关键技术,争先应用在精确制导武器上,相控阵雷达导引头正处于快速发展的阶段,后续发展方向拥有巨大的潜力的广阔的应用前景. ...
Indigenous missiles augment Indian Army firepower
1
2020
... 俄罗斯的R-77[44]空空导弹是俄罗斯的一型主动雷达制导全向全天候中距空空导弹,最大飞行速度4马赫,可打击战斗机、轰炸机、直升机、运输机和巡航导弹等各种空中目标,R-77导弹的主动雷达引导头9B-1103M-350,工作于X/Ku双波段,天线阵面直径为350 mm,对5 m2 RCS目标探测距离为15~20 km.R-27EA空空导弹,装备有9B-1103K的主动制导雷达,工作于Ku波段,最大飞行速度4.5马赫,最大射程130 km.R-27ER[44]是R27中程空空导弹的变体,搭载了9b-1101k双平面单脉冲半主动雷达导引头,最大射程同样为130 km.Kh-25MAE[45]是俄罗斯的一种轻型空对地导弹,由俄罗斯最大导弹制造商Zvezda-Strela生产,采用惯性导航系统和Phazotron PSM-E主动雷达导引头,用于在白天、夜间和夜间攻击各种地面目标.Phazotron PSM-E[45]主动导引头工作于Ka波段,扫描角度:方位角±30°,俯仰角±20°.导弹的射程为2.5~40 km,最高飞行速度2.4马赫.K-37是俄罗斯高超音速空对空导弹,最大飞行速度可达5~6 M.K-37是俄罗斯高超音速空对空导弹,直接攻击时射程为148 km,以巡航滑行剖面飞行时射程为398 km,装备有9B-1103M-350主动雷达导引头,该雷达工作于X/Ku双波段,天线阵面直径为350 mm,对于5 m2 RCS的目标,探测距离大于40 km.Kh-31A是一种俄罗斯超音速反舰导弹[45],由MiG-29或Su-27等飞机携带,飞行速度为3.5马赫,是第一款可由战术飞机发射的超音速反舰导弹,用于对付高达4 500 t的舰船.该导弹的最小射程为7.5 km,最大射程为70 km.搭载了Avtomatika L-112E反辐射主动制导雷达,雷达直径约为360 mm,工作波段为D~F,该天线是典型的框架式多基线干涉设计,由7个宽带半圆球螺旋天线组成,用于导弹俯仰/方位角的测量.由Hughes Aircraft公司研制的AIM-4 Falcon[45]是美国研制的第一种雷达制导空空导弹,也是世界上第一种正式服役的空空导弹.该导弹于1956年在美国空军服役,飞行速度3马赫,射程为9.7 km.雷达导引头工作频段为X波段,天线阵面直径40 cm,采用双极化的工作方式.Meteor[45]是欧洲跨国导弹开发制造商MBDA开发的一种主动雷达制导超视距空空导弹(BVRAAM),它拥有150 km的有效射程,能够以4马赫的飞行速度接近目标并将其摧毁.雷达导引头工作于Ku波段,能够在高度的电子干扰下,对远距离目标发起精准的打击.Akash-NG[46]是由美国国防研究与发展组织参与研制的中程地对空导弹,该导弹使用Ku波段有源雷达导引头,跟踪误差小于0.1°,对0.1 m2 RCS目标探测距离为10 km,最大飞行速度为2.5马赫,总射程为70 km,拦截范围为25 km.此外俄罗斯的R-27EA空空导弹,装备有9B-1103K主动雷达导引头;R-27ER空空导弹,装备有9B-1101k主动雷达导引头;R-77-1空空导弹,装备有9B-1348E;RVV-BD空空导弹,装备有9B-1103M-350.中国的DF-21、DF-25、DF-26、PL-12空空导弹、PL-15空空导弹、HQ-9防空导弹均采用主动雷达导引头.Boeing Harpoon反舰导弹、LMT AGM-114L Hellfire Longbow空对地导弹、MIM-104 Patriot地对空导弹、Raytheon AIM-54 Phoenix远程空空导弹也均采用了主动雷达导引头.相控阵雷达导引头的出现,是制衡隐身技术的主要技术途径,重新定义了隐身时代的战场“游戏”.当前国际上主要军事强国相继突破了相控阵雷达导引头的关键技术,争先应用在精确制导武器上,相控阵雷达导引头正处于快速发展的阶段,后续发展方向拥有巨大的潜力的广阔的应用前景. ...
4
2018

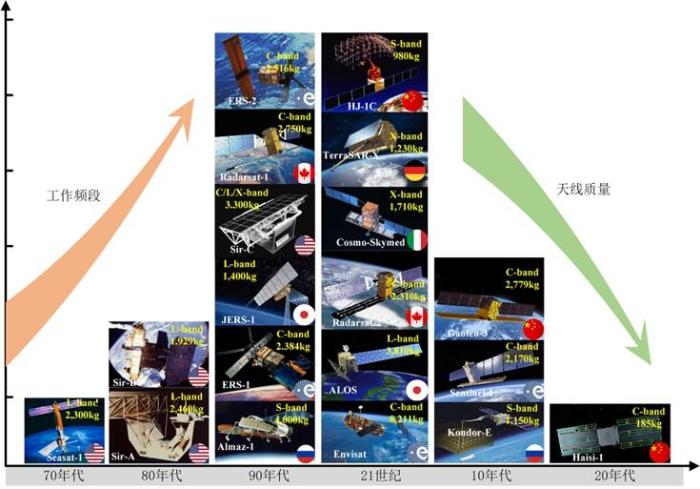

... 1978年,美国宇航局发射了世界上第一颗SAR卫星Seasat-A[47],这标志着合成孔径雷达进入了对地观测的时代.在此之后,美国宇航局利用航天飞机分别于1981年、1984年和1994年将SIR-A、SIR-B、SIR-C成像雷达送入太空.合成孔径雷达由最初的HH单极化、L波段SAR卫星,逐渐发展到具有4种极化方式(HH、HV、VV、VH)、多波段(L、C、X)的雷达系统.1991年,俄罗斯发射了Almaz-1卫星[47],用于提供地球物理、农业、地质和环境应用的雷达成像,主力雷达是一个S波段合成孔径雷达,分辨率为10~15 m.在雷达成像侦察卫星方面,俄罗斯于2013年发射了新型SAR卫星Kondor-E,聚束模式分辨率1 m,幅宽10~20 km;条带模式分辨率1~3 m,幅宽10~20 km;扫描SAR模式分辨率5 m~30 m,幅宽20~150 km,并具备一定的立体观测和干涉测量能力.1991年和1995年,欧空局分别发射了欧洲遥感卫星系列民用雷达成像卫星:ERS-1和ERS-2[47],主要用于对陆地、海洋、冰川、海岸线等成像,该系列卫星采用了C波段、VV极化的工作方式,可以获得30 m空间分辨率和100 km观测带宽的高质量图像.Envisat[47]卫星是欧空局的对地观测卫星系列之一,于2002年发射升空.该卫星是欧洲迄今建造的最大的环境卫星,所载最大设备是先进的合成孔径雷达,可生成海洋、海岸、极地冰冠和陆地的高质量高分辨率图像.Envisat-1主要用于监视环境,对地球表面和大气层进行连续的观测.Sentinel-1[48]地球监测卫星在2014年发射,携带一个12 m长的C波段合成孔径雷达天线,卫星可以进行长达400 km的扫描.RadarSat-1[48]是加拿大的第1颗商业对地观测卫星,主要监测地球环境和自然资源变化.工作在C波段(5.3 GHz),采用HH极化方式,具有7种波束模式、25种成像方式.首次采用了可变视角的ScanSAR工作模式.RadarSat-2[48]是加拿大继RadarSat-1之后的新一代商用合成孔径雷达卫星,它继承了RadarSat-1所有的工作模式,并在原有的基础上增加了多极化成像,3 m分辨率成像,但是比RadarSat-1滞后30 min,缩短了对同一地区的重复观测周期,提高了动态信息的获取能力.JERS-1[48]卫星于1992年在Tanegashima空间中心被发射升空,主要用于地质研究、农林业应用、海洋观测、地理测绘、环境灾害监测等.该卫星载有源SAR,入射角固定、单一极化(HH),工作在L波段,分辨率为18 m.ALOS[48]于2006年被送入准太阳同步回归轨道.ALOS采用高分辨率和微波扫描,主要用于陆地测图、区域性观测、灾害监测、资源调查等.该卫星携带相控阵型L波段合成孔径雷达.该卫星具有多入射角、多极化、多工作模式及多种分辨率的特性,最高分辨率能达到7 m. ...
... [47],用于提供地球物理、农业、地质和环境应用的雷达成像,主力雷达是一个S波段合成孔径雷达,分辨率为10~15 m.在雷达成像侦察卫星方面,俄罗斯于2013年发射了新型SAR卫星Kondor-E,聚束模式分辨率1 m,幅宽10~20 km;条带模式分辨率1~3 m,幅宽10~20 km;扫描SAR模式分辨率5 m~30 m,幅宽20~150 km,并具备一定的立体观测和干涉测量能力.1991年和1995年,欧空局分别发射了欧洲遥感卫星系列民用雷达成像卫星:ERS-1和ERS-2[47],主要用于对陆地、海洋、冰川、海岸线等成像,该系列卫星采用了C波段、VV极化的工作方式,可以获得30 m空间分辨率和100 km观测带宽的高质量图像.Envisat[47]卫星是欧空局的对地观测卫星系列之一,于2002年发射升空.该卫星是欧洲迄今建造的最大的环境卫星,所载最大设备是先进的合成孔径雷达,可生成海洋、海岸、极地冰冠和陆地的高质量高分辨率图像.Envisat-1主要用于监视环境,对地球表面和大气层进行连续的观测.Sentinel-1[48]地球监测卫星在2014年发射,携带一个12 m长的C波段合成孔径雷达天线,卫星可以进行长达400 km的扫描.RadarSat-1[48]是加拿大的第1颗商业对地观测卫星,主要监测地球环境和自然资源变化.工作在C波段(5.3 GHz),采用HH极化方式,具有7种波束模式、25种成像方式.首次采用了可变视角的ScanSAR工作模式.RadarSat-2[48]是加拿大继RadarSat-1之后的新一代商用合成孔径雷达卫星,它继承了RadarSat-1所有的工作模式,并在原有的基础上增加了多极化成像,3 m分辨率成像,但是比RadarSat-1滞后30 min,缩短了对同一地区的重复观测周期,提高了动态信息的获取能力.JERS-1[48]卫星于1992年在Tanegashima空间中心被发射升空,主要用于地质研究、农林业应用、海洋观测、地理测绘、环境灾害监测等.该卫星载有源SAR,入射角固定、单一极化(HH),工作在L波段,分辨率为18 m.ALOS[48]于2006年被送入准太阳同步回归轨道.ALOS采用高分辨率和微波扫描,主要用于陆地测图、区域性观测、灾害监测、资源调查等.该卫星携带相控阵型L波段合成孔径雷达.该卫星具有多入射角、多极化、多工作模式及多种分辨率的特性,最高分辨率能达到7 m. ...
... [47],主要用于对陆地、海洋、冰川、海岸线等成像,该系列卫星采用了C波段、VV极化的工作方式,可以获得30 m空间分辨率和100 km观测带宽的高质量图像.Envisat[47]卫星是欧空局的对地观测卫星系列之一,于2002年发射升空.该卫星是欧洲迄今建造的最大的环境卫星,所载最大设备是先进的合成孔径雷达,可生成海洋、海岸、极地冰冠和陆地的高质量高分辨率图像.Envisat-1主要用于监视环境,对地球表面和大气层进行连续的观测.Sentinel-1[48]地球监测卫星在2014年发射,携带一个12 m长的C波段合成孔径雷达天线,卫星可以进行长达400 km的扫描.RadarSat-1[48]是加拿大的第1颗商业对地观测卫星,主要监测地球环境和自然资源变化.工作在C波段(5.3 GHz),采用HH极化方式,具有7种波束模式、25种成像方式.首次采用了可变视角的ScanSAR工作模式.RadarSat-2[48]是加拿大继RadarSat-1之后的新一代商用合成孔径雷达卫星,它继承了RadarSat-1所有的工作模式,并在原有的基础上增加了多极化成像,3 m分辨率成像,但是比RadarSat-1滞后30 min,缩短了对同一地区的重复观测周期,提高了动态信息的获取能力.JERS-1[48]卫星于1992年在Tanegashima空间中心被发射升空,主要用于地质研究、农林业应用、海洋观测、地理测绘、环境灾害监测等.该卫星载有源SAR,入射角固定、单一极化(HH),工作在L波段,分辨率为18 m.ALOS[48]于2006年被送入准太阳同步回归轨道.ALOS采用高分辨率和微波扫描,主要用于陆地测图、区域性观测、灾害监测、资源调查等.该卫星携带相控阵型L波段合成孔径雷达.该卫星具有多入射角、多极化、多工作模式及多种分辨率的特性,最高分辨率能达到7 m. ...
... [47]卫星是欧空局的对地观测卫星系列之一,于2002年发射升空.该卫星是欧洲迄今建造的最大的环境卫星,所载最大设备是先进的合成孔径雷达,可生成海洋、海岸、极地冰冠和陆地的高质量高分辨率图像.Envisat-1主要用于监视环境,对地球表面和大气层进行连续的观测.Sentinel-1[48]地球监测卫星在2014年发射,携带一个12 m长的C波段合成孔径雷达天线,卫星可以进行长达400 km的扫描.RadarSat-1[48]是加拿大的第1颗商业对地观测卫星,主要监测地球环境和自然资源变化.工作在C波段(5.3 GHz),采用HH极化方式,具有7种波束模式、25种成像方式.首次采用了可变视角的ScanSAR工作模式.RadarSat-2[48]是加拿大继RadarSat-1之后的新一代商用合成孔径雷达卫星,它继承了RadarSat-1所有的工作模式,并在原有的基础上增加了多极化成像,3 m分辨率成像,但是比RadarSat-1滞后30 min,缩短了对同一地区的重复观测周期,提高了动态信息的获取能力.JERS-1[48]卫星于1992年在Tanegashima空间中心被发射升空,主要用于地质研究、农林业应用、海洋观测、地理测绘、环境灾害监测等.该卫星载有源SAR,入射角固定、单一极化(HH),工作在L波段,分辨率为18 m.ALOS[48]于2006年被送入准太阳同步回归轨道.ALOS采用高分辨率和微波扫描,主要用于陆地测图、区域性观测、灾害监测、资源调查等.该卫星携带相控阵型L波段合成孔径雷达.该卫星具有多入射角、多极化、多工作模式及多种分辨率的特性,最高分辨率能达到7 m. ...
Satellite radar interferometry for monitoring subsidence induced by longwall mining activity using Radarsat-2, Sentinel-1 and ALOS-2 data
5
2017
... 1978年,美国宇航局发射了世界上第一颗SAR卫星Seasat-A[47],这标志着合成孔径雷达进入了对地观测的时代.在此之后,美国宇航局利用航天飞机分别于1981年、1984年和1994年将SIR-A、SIR-B、SIR-C成像雷达送入太空.合成孔径雷达由最初的HH单极化、L波段SAR卫星,逐渐发展到具有4种极化方式(HH、HV、VV、VH)、多波段(L、C、X)的雷达系统.1991年,俄罗斯发射了Almaz-1卫星[47],用于提供地球物理、农业、地质和环境应用的雷达成像,主力雷达是一个S波段合成孔径雷达,分辨率为10~15 m.在雷达成像侦察卫星方面,俄罗斯于2013年发射了新型SAR卫星Kondor-E,聚束模式分辨率1 m,幅宽10~20 km;条带模式分辨率1~3 m,幅宽10~20 km;扫描SAR模式分辨率5 m~30 m,幅宽20~150 km,并具备一定的立体观测和干涉测量能力.1991年和1995年,欧空局分别发射了欧洲遥感卫星系列民用雷达成像卫星:ERS-1和ERS-2[47],主要用于对陆地、海洋、冰川、海岸线等成像,该系列卫星采用了C波段、VV极化的工作方式,可以获得30 m空间分辨率和100 km观测带宽的高质量图像.Envisat[47]卫星是欧空局的对地观测卫星系列之一,于2002年发射升空.该卫星是欧洲迄今建造的最大的环境卫星,所载最大设备是先进的合成孔径雷达,可生成海洋、海岸、极地冰冠和陆地的高质量高分辨率图像.Envisat-1主要用于监视环境,对地球表面和大气层进行连续的观测.Sentinel-1[48]地球监测卫星在2014年发射,携带一个12 m长的C波段合成孔径雷达天线,卫星可以进行长达400 km的扫描.RadarSat-1[48]是加拿大的第1颗商业对地观测卫星,主要监测地球环境和自然资源变化.工作在C波段(5.3 GHz),采用HH极化方式,具有7种波束模式、25种成像方式.首次采用了可变视角的ScanSAR工作模式.RadarSat-2[48]是加拿大继RadarSat-1之后的新一代商用合成孔径雷达卫星,它继承了RadarSat-1所有的工作模式,并在原有的基础上增加了多极化成像,3 m分辨率成像,但是比RadarSat-1滞后30 min,缩短了对同一地区的重复观测周期,提高了动态信息的获取能力.JERS-1[48]卫星于1992年在Tanegashima空间中心被发射升空,主要用于地质研究、农林业应用、海洋观测、地理测绘、环境灾害监测等.该卫星载有源SAR,入射角固定、单一极化(HH),工作在L波段,分辨率为18 m.ALOS[48]于2006年被送入准太阳同步回归轨道.ALOS采用高分辨率和微波扫描,主要用于陆地测图、区域性观测、灾害监测、资源调查等.该卫星携带相控阵型L波段合成孔径雷达.该卫星具有多入射角、多极化、多工作模式及多种分辨率的特性,最高分辨率能达到7 m. ...
... [48]是加拿大的第1颗商业对地观测卫星,主要监测地球环境和自然资源变化.工作在C波段(5.3 GHz),采用HH极化方式,具有7种波束模式、25种成像方式.首次采用了可变视角的ScanSAR工作模式.RadarSat-2[48]是加拿大继RadarSat-1之后的新一代商用合成孔径雷达卫星,它继承了RadarSat-1所有的工作模式,并在原有的基础上增加了多极化成像,3 m分辨率成像,但是比RadarSat-1滞后30 min,缩短了对同一地区的重复观测周期,提高了动态信息的获取能力.JERS-1[48]卫星于1992年在Tanegashima空间中心被发射升空,主要用于地质研究、农林业应用、海洋观测、地理测绘、环境灾害监测等.该卫星载有源SAR,入射角固定、单一极化(HH),工作在L波段,分辨率为18 m.ALOS[48]于2006年被送入准太阳同步回归轨道.ALOS采用高分辨率和微波扫描,主要用于陆地测图、区域性观测、灾害监测、资源调查等.该卫星携带相控阵型L波段合成孔径雷达.该卫星具有多入射角、多极化、多工作模式及多种分辨率的特性,最高分辨率能达到7 m. ...
... [48]是加拿大继RadarSat-1之后的新一代商用合成孔径雷达卫星,它继承了RadarSat-1所有的工作模式,并在原有的基础上增加了多极化成像,3 m分辨率成像,但是比RadarSat-1滞后30 min,缩短了对同一地区的重复观测周期,提高了动态信息的获取能力.JERS-1[48]卫星于1992年在Tanegashima空间中心被发射升空,主要用于地质研究、农林业应用、海洋观测、地理测绘、环境灾害监测等.该卫星载有源SAR,入射角固定、单一极化(HH),工作在L波段,分辨率为18 m.ALOS[48]于2006年被送入准太阳同步回归轨道.ALOS采用高分辨率和微波扫描,主要用于陆地测图、区域性观测、灾害监测、资源调查等.该卫星携带相控阵型L波段合成孔径雷达.该卫星具有多入射角、多极化、多工作模式及多种分辨率的特性,最高分辨率能达到7 m. ...
... [48]卫星于1992年在Tanegashima空间中心被发射升空,主要用于地质研究、农林业应用、海洋观测、地理测绘、环境灾害监测等.该卫星载有源SAR,入射角固定、单一极化(HH),工作在L波段,分辨率为18 m.ALOS[48]于2006年被送入准太阳同步回归轨道.ALOS采用高分辨率和微波扫描,主要用于陆地测图、区域性观测、灾害监测、资源调查等.该卫星携带相控阵型L波段合成孔径雷达.该卫星具有多入射角、多极化、多工作模式及多种分辨率的特性,最高分辨率能达到7 m. ...
... [48]于2006年被送入准太阳同步回归轨道.ALOS采用高分辨率和微波扫描,主要用于陆地测图、区域性观测、灾害监测、资源调查等.该卫星携带相控阵型L波段合成孔径雷达.该卫星具有多入射角、多极化、多工作模式及多种分辨率的特性,最高分辨率能达到7 m. ...
SAR tomography: Application examples
2
2010
... OSMO-SkyMed[49]卫星是意大利航天局和意大利国防部共同研发的COSMO-SkyMed高分辨率雷达卫星星座的第二颗卫星,COSMO-SkyMed卫星的分辨率为1 m,扫描带宽为10 km,具有雷达干涉测量地形的能力.COSMO-SkyMed系统是一个可服务于民间、公共机构、军事和商业的两用对地观测系统,其目的是提供民防、战略用途、科学与商业用途.TerraSAR-X[49]雷达卫星是德国第一颗卫星,由德国政府和工业界共同研制,工作于X波段,中心频率为9.6 GHz.TerraSAR-X可在514 km高的极轨道上环绕地球,利用有源天线昼夜搜集雷达数据,无论是气象环境还是云层覆盖的分辨率精度均可达到1 m.HJ-1C[50]卫星是环境与灾害监测预报小卫星的1颗雷达卫星,于2008年发射,也是中国首颗S波段合成孔径雷达卫星,质量890 kg,将与已经发射的HJ-1A卫星、HJ-1B卫星形成第一阶段的卫星星座.2016年,Gaofen-3[50]在太原卫星发射中心用长征四号丙运载火箭成功发射升空.Gaofen-3是中国高分专项工程的一颗遥感卫星,为1 m分辨率雷达遥感卫星,也是中国首颗分辨率达到1 m的C频段多极化合成孔径雷达成像卫星.Gaofen-3有12种工作模式,是世界上工作模式最多的合成孔径雷达卫星.它不但能够大范围地扫描,也能够对特定的目标进行仔细勘测,具有全天候、全天时、全方位的特点.2020年,中国发射了Haisi-1,是国内首颗对标国际先进指标的、基于APAA的百公斤级(整星<185 kg)、1 m分辨率、C波段商业SAR遥感卫星,可以穿透云层,不受时间和恶劣条件限制,获取全天时、全天候的二维高分辨雷达数据,将为海洋动力环境参数的遥感反演、海洋灾害监测、洪水监测和地表形变分析等提供支持. ...
... [49]雷达卫星是德国第一颗卫星,由德国政府和工业界共同研制,工作于X波段,中心频率为9.6 GHz.TerraSAR-X可在514 km高的极轨道上环绕地球,利用有源天线昼夜搜集雷达数据,无论是气象环境还是云层覆盖的分辨率精度均可达到1 m.HJ-1C[50]卫星是环境与灾害监测预报小卫星的1颗雷达卫星,于2008年发射,也是中国首颗S波段合成孔径雷达卫星,质量890 kg,将与已经发射的HJ-1A卫星、HJ-1B卫星形成第一阶段的卫星星座.2016年,Gaofen-3[50]在太原卫星发射中心用长征四号丙运载火箭成功发射升空.Gaofen-3是中国高分专项工程的一颗遥感卫星,为1 m分辨率雷达遥感卫星,也是中国首颗分辨率达到1 m的C频段多极化合成孔径雷达成像卫星.Gaofen-3有12种工作模式,是世界上工作模式最多的合成孔径雷达卫星.它不但能够大范围地扫描,也能够对特定的目标进行仔细勘测,具有全天候、全天时、全方位的特点.2020年,中国发射了Haisi-1,是国内首颗对标国际先进指标的、基于APAA的百公斤级(整星<185 kg)、1 m分辨率、C波段商业SAR遥感卫星,可以穿透云层,不受时间和恶劣条件限制,获取全天时、全天候的二维高分辨雷达数据,将为海洋动力环境参数的遥感反演、海洋灾害监测、洪水监测和地表形变分析等提供支持. ...
Airborne SAR radiometric calibration based on improved sliding window integral method
2
2022
... OSMO-SkyMed[49]卫星是意大利航天局和意大利国防部共同研发的COSMO-SkyMed高分辨率雷达卫星星座的第二颗卫星,COSMO-SkyMed卫星的分辨率为1 m,扫描带宽为10 km,具有雷达干涉测量地形的能力.COSMO-SkyMed系统是一个可服务于民间、公共机构、军事和商业的两用对地观测系统,其目的是提供民防、战略用途、科学与商业用途.TerraSAR-X[49]雷达卫星是德国第一颗卫星,由德国政府和工业界共同研制,工作于X波段,中心频率为9.6 GHz.TerraSAR-X可在514 km高的极轨道上环绕地球,利用有源天线昼夜搜集雷达数据,无论是气象环境还是云层覆盖的分辨率精度均可达到1 m.HJ-1C[50]卫星是环境与灾害监测预报小卫星的1颗雷达卫星,于2008年发射,也是中国首颗S波段合成孔径雷达卫星,质量890 kg,将与已经发射的HJ-1A卫星、HJ-1B卫星形成第一阶段的卫星星座.2016年,Gaofen-3[50]在太原卫星发射中心用长征四号丙运载火箭成功发射升空.Gaofen-3是中国高分专项工程的一颗遥感卫星,为1 m分辨率雷达遥感卫星,也是中国首颗分辨率达到1 m的C频段多极化合成孔径雷达成像卫星.Gaofen-3有12种工作模式,是世界上工作模式最多的合成孔径雷达卫星.它不但能够大范围地扫描,也能够对特定的目标进行仔细勘测,具有全天候、全天时、全方位的特点.2020年,中国发射了Haisi-1,是国内首颗对标国际先进指标的、基于APAA的百公斤级(整星<185 kg)、1 m分辨率、C波段商业SAR遥感卫星,可以穿透云层,不受时间和恶劣条件限制,获取全天时、全天候的二维高分辨雷达数据,将为海洋动力环境参数的遥感反演、海洋灾害监测、洪水监测和地表形变分析等提供支持. ...
... [50]在太原卫星发射中心用长征四号丙运载火箭成功发射升空.Gaofen-3是中国高分专项工程的一颗遥感卫星,为1 m分辨率雷达遥感卫星,也是中国首颗分辨率达到1 m的C频段多极化合成孔径雷达成像卫星.Gaofen-3有12种工作模式,是世界上工作模式最多的合成孔径雷达卫星.它不但能够大范围地扫描,也能够对特定的目标进行仔细勘测,具有全天候、全天时、全方位的特点.2020年,中国发射了Haisi-1,是国内首颗对标国际先进指标的、基于APAA的百公斤级(整星<185 kg)、1 m分辨率、C波段商业SAR遥感卫星,可以穿透云层,不受时间和恶劣条件限制,获取全天时、全天候的二维高分辨雷达数据,将为海洋动力环境参数的遥感反演、海洋灾害监测、洪水监测和地表形变分析等提供支持. ...
Identifying and compensating for phase center errors in wing-mounted phased arrays for ice sheet sounding
1
2014

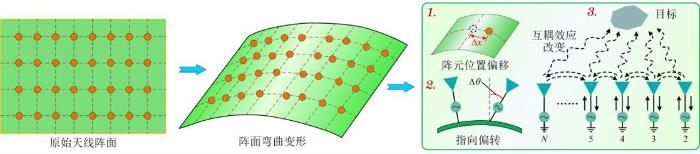

... (1)阵列天线位置偏移对电性能影响分析.Arnold[51]分析了安装在机翼上的阵列天线,飞行过程中气流载荷导致的结构弯曲变形对天线探测性能的影响;Takahshi[52]指出太空环境中温度变化会导致星载相控阵天线热变形,严重影响天线的辐射性能;以上研究表明,服役环境载荷会导致天线结构变形,恶化天线辐射性能,包括增益,指向精度和副瓣电平等.目前,在研究结构变形对天线辐射性能影响方面,Wang[53]将阵面变形假设为两种典型的变形形式,即碗状变形和弯曲变形,分析辐射性能在不同变形下的变化,结果表明只有将阵面结构误差控制在1%波长范围内,才能获得的平均副瓣电平;Ossowska[54]分析了随机变形、对称变形和非对称变形三种变形对SAR天线辐射性能的影响. ...
A simple on-board calibration method and its accuracy for mechanical distortions of satellite phased array antennas
1
2009
... (1)阵列天线位置偏移对电性能影响分析.Arnold[51]分析了安装在机翼上的阵列天线,飞行过程中气流载荷导致的结构弯曲变形对天线探测性能的影响;Takahshi[52]指出太空环境中温度变化会导致星载相控阵天线热变形,严重影响天线的辐射性能;以上研究表明,服役环境载荷会导致天线结构变形,恶化天线辐射性能,包括增益,指向精度和副瓣电平等.目前,在研究结构变形对天线辐射性能影响方面,Wang[53]将阵面变形假设为两种典型的变形形式,即碗状变形和弯曲变形,分析辐射性能在不同变形下的变化,结果表明只有将阵面结构误差控制在1%波长范围内,才能获得的平均副瓣电平;Ossowska[54]分析了随机变形、对称变形和非对称变形三种变形对SAR天线辐射性能的影响. ...
Performance of phased-array antennas with mechanical errors
1
1992
... (1)阵列天线位置偏移对电性能影响分析.Arnold[51]分析了安装在机翼上的阵列天线,飞行过程中气流载荷导致的结构弯曲变形对天线探测性能的影响;Takahshi[52]指出太空环境中温度变化会导致星载相控阵天线热变形,严重影响天线的辐射性能;以上研究表明,服役环境载荷会导致天线结构变形,恶化天线辐射性能,包括增益,指向精度和副瓣电平等.目前,在研究结构变形对天线辐射性能影响方面,Wang[53]将阵面变形假设为两种典型的变形形式,即碗状变形和弯曲变形,分析辐射性能在不同变形下的变化,结果表明只有将阵面结构误差控制在1%波长范围内,才能获得的平均副瓣电平;Ossowska[54]分析了随机变形、对称变形和非对称变形三种变形对SAR天线辐射性能的影响. ...
Influence of mechanical antenna distortions on the performance of the HRWS SAR system
1
2007
... (1)阵列天线位置偏移对电性能影响分析.Arnold[51]分析了安装在机翼上的阵列天线,飞行过程中气流载荷导致的结构弯曲变形对天线探测性能的影响;Takahshi[52]指出太空环境中温度变化会导致星载相控阵天线热变形,严重影响天线的辐射性能;以上研究表明,服役环境载荷会导致天线结构变形,恶化天线辐射性能,包括增益,指向精度和副瓣电平等.目前,在研究结构变形对天线辐射性能影响方面,Wang[53]将阵面变形假设为两种典型的变形形式,即碗状变形和弯曲变形,分析辐射性能在不同变形下的变化,结果表明只有将阵面结构误差控制在1%波长范围内,才能获得的平均副瓣电平;Ossowska[54]分析了随机变形、对称变形和非对称变形三种变形对SAR天线辐射性能的影响. ...
Power pattern sensitivity to calibration errors and mutual coupling in linear arrays through circular interval arithmetics
1
2016
... (2)天线阵元互耦影响分析.APAA阵元间的互耦与激励电流幅相误差不同的是,互耦影响还不能随意减小,只能通过某种方法加以补偿.当阵元数减少或要求的副瓣电平较低时,特别是在波束扫描情况下,互耦对阵列天线有较大的影响,必须进行补偿.例如,Anselmi等人[55]以及Rocca等人[56]研究了相控阵天线阵元间电磁互耦问题的建模,以及互耦的削弱或补偿问题.张玉洪等人[57]在考虑阵元互耦的情况下,推导了线阵激励电流幅相随机误差与平均功率方向图之间的关系式,并分析了不同阵元数和不同幅度加权时的误差影响情况. ...
Predicting antenna pattern degradations in microstrip reflectarrays through interval arithmetic
1
2016
... (2)天线阵元互耦影响分析.APAA阵元间的互耦与激励电流幅相误差不同的是,互耦影响还不能随意减小,只能通过某种方法加以补偿.当阵元数减少或要求的副瓣电平较低时,特别是在波束扫描情况下,互耦对阵列天线有较大的影响,必须进行补偿.例如,Anselmi等人[55]以及Rocca等人[56]研究了相控阵天线阵元间电磁互耦问题的建模,以及互耦的削弱或补偿问题.张玉洪等人[57]在考虑阵元互耦的情况下,推导了线阵激励电流幅相随机误差与平均功率方向图之间的关系式,并分析了不同阵元数和不同幅度加权时的误差影响情况. ...
最佳稀布阵列的容差分析
1
1992
... (2)天线阵元互耦影响分析.APAA阵元间的互耦与激励电流幅相误差不同的是,互耦影响还不能随意减小,只能通过某种方法加以补偿.当阵元数减少或要求的副瓣电平较低时,特别是在波束扫描情况下,互耦对阵列天线有较大的影响,必须进行补偿.例如,Anselmi等人[55]以及Rocca等人[56]研究了相控阵天线阵元间电磁互耦问题的建模,以及互耦的削弱或补偿问题.张玉洪等人[57]在考虑阵元互耦的情况下,推导了线阵激励电流幅相随机误差与平均功率方向图之间的关系式,并分析了不同阵元数和不同幅度加权时的误差影响情况. ...
最佳稀布阵列的容差分析
1
1992
... (2)天线阵元互耦影响分析.APAA阵元间的互耦与激励电流幅相误差不同的是,互耦影响还不能随意减小,只能通过某种方法加以补偿.当阵元数减少或要求的副瓣电平较低时,特别是在波束扫描情况下,互耦对阵列天线有较大的影响,必须进行补偿.例如,Anselmi等人[55]以及Rocca等人[56]研究了相控阵天线阵元间电磁互耦问题的建模,以及互耦的削弱或补偿问题.张玉洪等人[57]在考虑阵元互耦的情况下,推导了线阵激励电流幅相随机误差与平均功率方向图之间的关系式,并分析了不同阵元数和不同幅度加权时的误差影响情况. ...
Switchable textile microstrip antenna for on/off-body communications and shape distortion study
1
2012
... (3)天线单元局部变形对电性能影响分析.阵面发生结构变形不但会导致天线单元发生位置偏移,单元形貌往往也会发生变化,Bai等人[58]研究了微带天线沿不同方向弯曲变形对辐射方向图的影响;Geng等人[59]以具有缺陷地结构的微带天线为研究对象,分析了天线单元弯曲程度对电性能的影响,结果表明通过对结构参数的改变,变形后的天线可在各个频段正常工作,为实现微带天线多频段设计提供了思路;Wu等人[60]针对非平面的微带阵列天线展开了研究,并指出非平面结构对微带天线电性能影响很大,但是可以通过调整激励幅相的方式对提升天线的电性能;韩如冰[61]对星载阵列天线在环境载荷下微带单元弯曲变形问题进行了研究,并提出了运用等效尺寸模型法,来对变形单元进行数学表征,且通过仿真实验验证了该方法在一定变形程度下具有很好的准确性. ...
The development of curved microstrip antenna with defected ground structure
1
2009
... (3)天线单元局部变形对电性能影响分析.阵面发生结构变形不但会导致天线单元发生位置偏移,单元形貌往往也会发生变化,Bai等人[58]研究了微带天线沿不同方向弯曲变形对辐射方向图的影响;Geng等人[59]以具有缺陷地结构的微带天线为研究对象,分析了天线单元弯曲程度对电性能的影响,结果表明通过对结构参数的改变,变形后的天线可在各个频段正常工作,为实现微带天线多频段设计提供了思路;Wu等人[60]针对非平面的微带阵列天线展开了研究,并指出非平面结构对微带天线电性能影响很大,但是可以通过调整激励幅相的方式对提升天线的电性能;韩如冰[61]对星载阵列天线在环境载荷下微带单元弯曲变形问题进行了研究,并提出了运用等效尺寸模型法,来对变形单元进行数学表征,且通过仿真实验验证了该方法在一定变形程度下具有很好的准确性. ...
Ultra conformal patch antenna array on a doubly curved surface
1
... (3)天线单元局部变形对电性能影响分析.阵面发生结构变形不但会导致天线单元发生位置偏移,单元形貌往往也会发生变化,Bai等人[58]研究了微带天线沿不同方向弯曲变形对辐射方向图的影响;Geng等人[59]以具有缺陷地结构的微带天线为研究对象,分析了天线单元弯曲程度对电性能的影响,结果表明通过对结构参数的改变,变形后的天线可在各个频段正常工作,为实现微带天线多频段设计提供了思路;Wu等人[60]针对非平面的微带阵列天线展开了研究,并指出非平面结构对微带天线电性能影响很大,但是可以通过调整激励幅相的方式对提升天线的电性能;韩如冰[61]对星载阵列天线在环境载荷下微带单元弯曲变形问题进行了研究,并提出了运用等效尺寸模型法,来对变形单元进行数学表征,且通过仿真实验验证了该方法在一定变形程度下具有很好的准确性. ...
星载微带阵列天线结构热变形对电性能的影响分析
1
2014
... (3)天线单元局部变形对电性能影响分析.阵面发生结构变形不但会导致天线单元发生位置偏移,单元形貌往往也会发生变化,Bai等人[58]研究了微带天线沿不同方向弯曲变形对辐射方向图的影响;Geng等人[59]以具有缺陷地结构的微带天线为研究对象,分析了天线单元弯曲程度对电性能的影响,结果表明通过对结构参数的改变,变形后的天线可在各个频段正常工作,为实现微带天线多频段设计提供了思路;Wu等人[60]针对非平面的微带阵列天线展开了研究,并指出非平面结构对微带天线电性能影响很大,但是可以通过调整激励幅相的方式对提升天线的电性能;韩如冰[61]对星载阵列天线在环境载荷下微带单元弯曲变形问题进行了研究,并提出了运用等效尺寸模型法,来对变形单元进行数学表征,且通过仿真实验验证了该方法在一定变形程度下具有很好的准确性. ...
星载微带阵列天线结构热变形对电性能的影响分析
1
2014
... (3)天线单元局部变形对电性能影响分析.阵面发生结构变形不但会导致天线单元发生位置偏移,单元形貌往往也会发生变化,Bai等人[58]研究了微带天线沿不同方向弯曲变形对辐射方向图的影响;Geng等人[59]以具有缺陷地结构的微带天线为研究对象,分析了天线单元弯曲程度对电性能的影响,结果表明通过对结构参数的改变,变形后的天线可在各个频段正常工作,为实现微带天线多频段设计提供了思路;Wu等人[60]针对非平面的微带阵列天线展开了研究,并指出非平面结构对微带天线电性能影响很大,但是可以通过调整激励幅相的方式对提升天线的电性能;韩如冰[61]对星载阵列天线在环境载荷下微带单元弯曲变形问题进行了研究,并提出了运用等效尺寸模型法,来对变形单元进行数学表征,且通过仿真实验验证了该方法在一定变形程度下具有很好的准确性. ...
有源相控阵天线机电热耦合建模、误差分析与优化设计
3
2017
... 西安电子科技大学电子装备结构设计重点实验室自20世纪90年代以来,一直致力于研究天线结构位移场、温度场与电磁场之间的耦合影响关系,分析了机械振动、风荷、太阳照射等导致的结构变形对天线电性能的影响,王从思、康明魁、王艳等人[62~64]针对APAA,深入研究了天线的机电热耦合问题,建立了结构-热-电磁三场耦合模型,可以用于定量分析结构变形、温度变化对APAA电性能的影响. ...

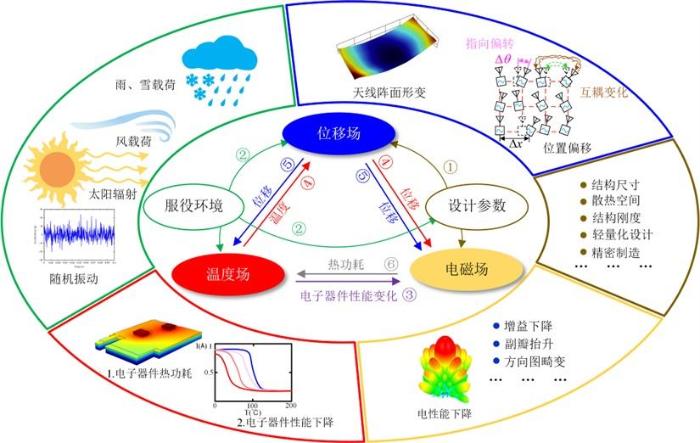

... 针对APAA中结构、热、电磁之间存在的相互影响、相互制约的关系,西安电子科技大学电子装备机电耦合实验室的王从思、王艳、康明魁[62,63]等研究并建立了矩形栅格、三角栅格、带罩天线以及雷达探测的机电耦合模型,并分别考虑了阵元位置误差和指向偏转、阵元互耦以及器件性能温漂等重要因素,为APAA的机电热耦合研究做出了突出的贡献.下面以高温烧蚀影响下天线罩和天线性能的影响为例,建立弹载APAA的机电热耦合模型. ...
... 可以通过调整天线结构和阵元位置实现阵列天线辐射和散射性能的综合最优.张帅等人[127]通过调整阵元间距优化了阵列天线的辐射和散射特性.仿真结果表明,辐射方向图峰值副瓣电平降低,单站RCS的栅瓣得到了有效抑制.Wang等人[128]将电场积分方程及RWG基函数的矩量法结合对天线几何参数进行优化,在满足阵列天线的辐射性能的同时,降低了RCS.丛丽丽[129]将具有各向异性的超表面单元在传统金属接地板周围交错布阵,同时采用mushroom结构作为天线辐射口径,在提升天线辐射性能的同时,实现了宽带带内、带外RCS减缩.以上都为传统优化方式,一般只能对RCS散射峰值进行缩减,存在RCS主瓣优化效果不佳,机械结构设计与制造加工困难等问题.王伟锋等人[117]提出了一种简单、有效、快速的兼顾辐射和散射性能的APAA综合设计方法,通过建立APAA散射因子RCS结构与电磁耦合模型,并利用PSO优化算法对辐射单元安装高度进行优化调整,结果表明可以在满足辐射性能要求同时大幅缩减RCS.康明魁等人[62]从机电热耦合的角度去研究阵元位置安装随机误差的影响机理,利用三角形栅格平面阵的结构-电磁耦合模型,通过大量数据计算,得到了不同尺寸的阵面在不同工况(平面度标准差和安装精度标准差的不同组合)下,天线的增益损失、最大副瓣电平、波束宽度和波束指向偏差,并给出了它们随阵元数的变化曲线.其中,工况1~9分别为 ...
有源相控阵天线机电热耦合建模、误差分析与优化设计
3
2017
... 西安电子科技大学电子装备结构设计重点实验室自20世纪90年代以来,一直致力于研究天线结构位移场、温度场与电磁场之间的耦合影响关系,分析了机械振动、风荷、太阳照射等导致的结构变形对天线电性能的影响,王从思、康明魁、王艳等人[62~64]针对APAA,深入研究了天线的机电热耦合问题,建立了结构-热-电磁三场耦合模型,可以用于定量分析结构变形、温度变化对APAA电性能的影响. ...
... 针对APAA中结构、热、电磁之间存在的相互影响、相互制约的关系,西安电子科技大学电子装备机电耦合实验室的王从思、王艳、康明魁[62,63]等研究并建立了矩形栅格、三角栅格、带罩天线以及雷达探测的机电耦合模型,并分别考虑了阵元位置误差和指向偏转、阵元互耦以及器件性能温漂等重要因素,为APAA的机电热耦合研究做出了突出的贡献.下面以高温烧蚀影响下天线罩和天线性能的影响为例,建立弹载APAA的机电热耦合模型. ...
... 可以通过调整天线结构和阵元位置实现阵列天线辐射和散射性能的综合最优.张帅等人[127]通过调整阵元间距优化了阵列天线的辐射和散射特性.仿真结果表明,辐射方向图峰值副瓣电平降低,单站RCS的栅瓣得到了有效抑制.Wang等人[128]将电场积分方程及RWG基函数的矩量法结合对天线几何参数进行优化,在满足阵列天线的辐射性能的同时,降低了RCS.丛丽丽[129]将具有各向异性的超表面单元在传统金属接地板周围交错布阵,同时采用mushroom结构作为天线辐射口径,在提升天线辐射性能的同时,实现了宽带带内、带外RCS减缩.以上都为传统优化方式,一般只能对RCS散射峰值进行缩减,存在RCS主瓣优化效果不佳,机械结构设计与制造加工困难等问题.王伟锋等人[117]提出了一种简单、有效、快速的兼顾辐射和散射性能的APAA综合设计方法,通过建立APAA散射因子RCS结构与电磁耦合模型,并利用PSO优化算法对辐射单元安装高度进行优化调整,结果表明可以在满足辐射性能要求同时大幅缩减RCS.康明魁等人[62]从机电热耦合的角度去研究阵元位置安装随机误差的影响机理,利用三角形栅格平面阵的结构-电磁耦合模型,通过大量数据计算,得到了不同尺寸的阵面在不同工况(平面度标准差和安装精度标准差的不同组合)下,天线的增益损失、最大副瓣电平、波束宽度和波束指向偏差,并给出了它们随阵元数的变化曲线.其中,工况1~9分别为 ...
服役环境下有源相控阵天线机电耦合分析与电性能补偿方法研究
5
2019
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
... 针对APAA中结构、热、电磁之间存在的相互影响、相互制约的关系,西安电子科技大学电子装备机电耦合实验室的王从思、王艳、康明魁[62,63]等研究并建立了矩形栅格、三角栅格、带罩天线以及雷达探测的机电耦合模型,并分别考虑了阵元位置误差和指向偏转、阵元互耦以及器件性能温漂等重要因素,为APAA的机电热耦合研究做出了突出的贡献.下面以高温烧蚀影响下天线罩和天线性能的影响为例,建立弹载APAA的机电热耦合模型. ...
... 西安电子科技大学团队针对大口径陆基APAA提出了基于结构-电磁耦合模型与最小平方误差的幅相补偿以及基于结构-电磁耦合模型与FFT的幅相补偿,并将这两种幅相补偿方法与相位补偿方法进行了对比分析[63].考虑机载APAA的辐射性能和散射性能,建立了包含随机结构误差统计特性的散射性能计算模型,解决了结构误差对天线散射性能影响难以定量评估的问题.针对超声速、高超声速飞行的弹载APAA,采用提出的两种幅相补偿方法,可在多频点、多扫描角下对天线增益、副瓣电平、波束指向进行有效补偿太空热环境导致星载APAA阵面热变形,建立了APAA应变-电磁耦合模型[64].提出了基于应变-电磁耦合模型的相位补偿和幅相补偿.最后,搭建了阵面变形应变信息测量系统,通过实验验证了应变-电磁耦合模型和补偿方法的有效性. ...

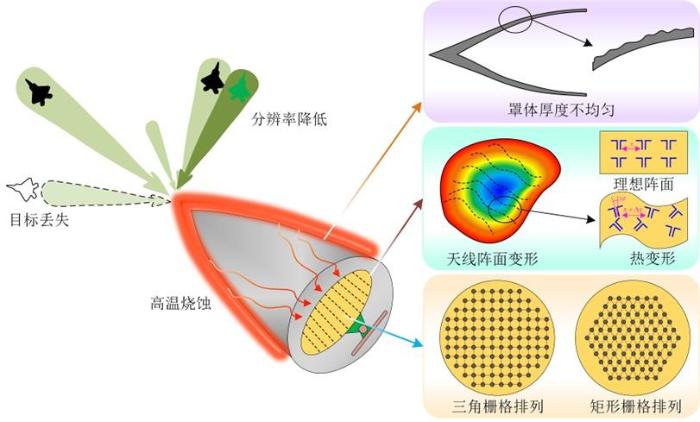

... 为了降低高温烧蚀对弹载APAA辐射性能的影响,西安电子科技大学团队以某高超声速弹载APAA为对象采用气动热分析获得高温烧蚀影响下天线罩热流密度,综合瞬态热分析和“生死单元”方法获得天线罩和罩内天线的实时温度分布与烧蚀形貌,并在多个频点和多个扫描角下分析并补偿了弹载APAA的电性能[63],结果表明在不同扫描角和频率下高温烧蚀均会严重降低弹载APAA的电性能,尤其当扫描方向上罩体的厚度因烧蚀发生改变.当天线工作频率上升,高温烧蚀对弹载APAA的影响更为严重.此外,通过调整天线阵元的激励电流幅相,对高温烧蚀影响下天线的辐射性能进行补偿,可使天线的主要电参数如增益、波束指向精度、副瓣电平等基本实现完全补偿,有效确保了弹载APAA在飞行过程中具备可靠工作性能.下面分别给出了两种激励幅相补偿量计算方法,以保证弹载APAA的可靠辐射性能. ...

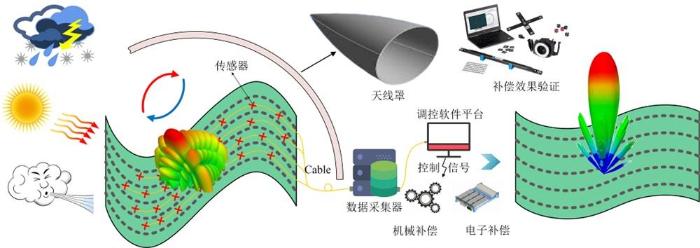

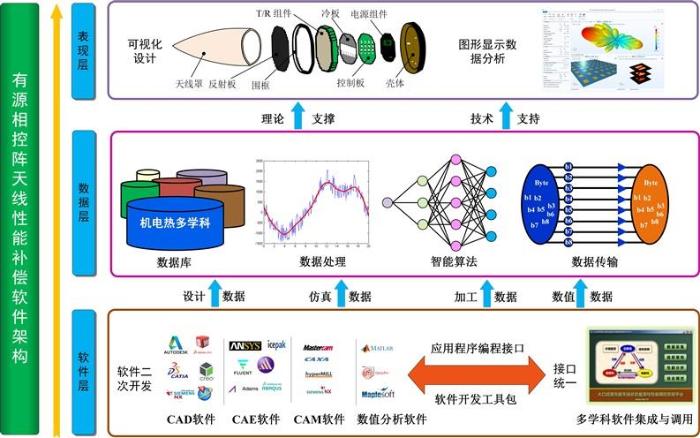

... 西安电子科技大学的研究团队设计开发了APAA变形后的电性能和补偿量计算软件,包括APAA变形后的电性能计算软件,APAA变形后的补偿量计算软件和考虑量化误差的APAA变形后的补偿量计算软件.并且开发了APAR机电热集成设计软件,可以对天线结构进行力学、热仿真分析,并能快速计算并显示结果.软件操作的便捷性可以减少了天线设计人员的工作量,从而明显提高他们的工作效率,为科研和工程提供参考和借鉴的作用[63,170,208].基于机电热耦合的有源相控阵天线性能补偿软件架构,如图20所示. ...
服役环境下有源相控阵天线机电耦合分析与电性能补偿方法研究
5
2019
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
... 针对APAA中结构、热、电磁之间存在的相互影响、相互制约的关系,西安电子科技大学电子装备机电耦合实验室的王从思、王艳、康明魁[62,63]等研究并建立了矩形栅格、三角栅格、带罩天线以及雷达探测的机电耦合模型,并分别考虑了阵元位置误差和指向偏转、阵元互耦以及器件性能温漂等重要因素,为APAA的机电热耦合研究做出了突出的贡献.下面以高温烧蚀影响下天线罩和天线性能的影响为例,建立弹载APAA的机电热耦合模型. ...
... 西安电子科技大学团队针对大口径陆基APAA提出了基于结构-电磁耦合模型与最小平方误差的幅相补偿以及基于结构-电磁耦合模型与FFT的幅相补偿,并将这两种幅相补偿方法与相位补偿方法进行了对比分析[63].考虑机载APAA的辐射性能和散射性能,建立了包含随机结构误差统计特性的散射性能计算模型,解决了结构误差对天线散射性能影响难以定量评估的问题.针对超声速、高超声速飞行的弹载APAA,采用提出的两种幅相补偿方法,可在多频点、多扫描角下对天线增益、副瓣电平、波束指向进行有效补偿太空热环境导致星载APAA阵面热变形,建立了APAA应变-电磁耦合模型[64].提出了基于应变-电磁耦合模型的相位补偿和幅相补偿.最后,搭建了阵面变形应变信息测量系统,通过实验验证了应变-电磁耦合模型和补偿方法的有效性. ...
... 为了降低高温烧蚀对弹载APAA辐射性能的影响,西安电子科技大学团队以某高超声速弹载APAA为对象采用气动热分析获得高温烧蚀影响下天线罩热流密度,综合瞬态热分析和“生死单元”方法获得天线罩和罩内天线的实时温度分布与烧蚀形貌,并在多个频点和多个扫描角下分析并补偿了弹载APAA的电性能[63],结果表明在不同扫描角和频率下高温烧蚀均会严重降低弹载APAA的电性能,尤其当扫描方向上罩体的厚度因烧蚀发生改变.当天线工作频率上升,高温烧蚀对弹载APAA的影响更为严重.此外,通过调整天线阵元的激励电流幅相,对高温烧蚀影响下天线的辐射性能进行补偿,可使天线的主要电参数如增益、波束指向精度、副瓣电平等基本实现完全补偿,有效确保了弹载APAA在飞行过程中具备可靠工作性能.下面分别给出了两种激励幅相补偿量计算方法,以保证弹载APAA的可靠辐射性能. ...
... 西安电子科技大学的研究团队设计开发了APAA变形后的电性能和补偿量计算软件,包括APAA变形后的电性能计算软件,APAA变形后的补偿量计算软件和考虑量化误差的APAA变形后的补偿量计算软件.并且开发了APAR机电热集成设计软件,可以对天线结构进行力学、热仿真分析,并能快速计算并显示结果.软件操作的便捷性可以减少了天线设计人员的工作量,从而明显提高他们的工作效率,为科研和工程提供参考和借鉴的作用[63,170,208].基于机电热耦合的有源相控阵天线性能补偿软件架构,如图20所示. ...
4
2021
... 西安电子科技大学电子装备结构设计重点实验室自20世纪90年代以来,一直致力于研究天线结构位移场、温度场与电磁场之间的耦合影响关系,分析了机械振动、风荷、太阳照射等导致的结构变形对天线电性能的影响,王从思、康明魁、王艳等人[62~64]针对APAA,深入研究了天线的机电热耦合问题,建立了结构-热-电磁三场耦合模型,可以用于定量分析结构变形、温度变化对APAA电性能的影响. ...
... APAA的T/R组件越多,频率越高,组件排列越紧密,天线阵面的热功率密度越大.温度会导致天线器件性能的恶化,改变激励电流的幅度和相位,进而影响天线电性能.目前研究温度变化对T/R组件馈电电流的影响,主要是从对电路模型进行热-电磁分析以及采用实验测试两方面进行.Zhong等人[71]研究了温度对雷达T/R组件的影响,搭建了T/R组件的简化电路模型,给出了电路性能随温度的变化;屈扬[72]建立了S频段移相器的电路模型,仿真分析了不同温度下,电路模型输出的激励电流幅度和相位变化.以上工作为研究热对T/R组件性能影响提供了理论基础,然而T/R组件内部电路繁杂且互相关联,为获得温度的准确影响,需进一步进行深入研究.采用实验测试并结合工程经验给出温度影响下T/R组件输出激励电流的幅度和相位误差[64],也是目前常用的方法.段宝岩等人[73]将工程中T/R组件输出激励电流的测量数据和相关组件研制经验进行结合,能够获得温度对T/R组件激励电流幅度和相位的影响关系.根据工程中某型号T/R组件的测试结果与数据分析,得到了在一定的温度范围内,温度对激励电流归一化幅度的影响为 ...
... 西安电子科技大学团队针对大口径陆基APAA提出了基于结构-电磁耦合模型与最小平方误差的幅相补偿以及基于结构-电磁耦合模型与FFT的幅相补偿,并将这两种幅相补偿方法与相位补偿方法进行了对比分析[63].考虑机载APAA的辐射性能和散射性能,建立了包含随机结构误差统计特性的散射性能计算模型,解决了结构误差对天线散射性能影响难以定量评估的问题.针对超声速、高超声速飞行的弹载APAA,采用提出的两种幅相补偿方法,可在多频点、多扫描角下对天线增益、副瓣电平、波束指向进行有效补偿太空热环境导致星载APAA阵面热变形,建立了APAA应变-电磁耦合模型[64].提出了基于应变-电磁耦合模型的相位补偿和幅相补偿.最后,搭建了阵面变形应变信息测量系统,通过实验验证了应变-电磁耦合模型和补偿方法的有效性. ...
... (a)基于带罩天线单个阵元辐射性能变化的幅相补偿[64] ...
4
2021
... 西安电子科技大学电子装备结构设计重点实验室自20世纪90年代以来,一直致力于研究天线结构位移场、温度场与电磁场之间的耦合影响关系,分析了机械振动、风荷、太阳照射等导致的结构变形对天线电性能的影响,王从思、康明魁、王艳等人[62~64]针对APAA,深入研究了天线的机电热耦合问题,建立了结构-热-电磁三场耦合模型,可以用于定量分析结构变形、温度变化对APAA电性能的影响. ...
... APAA的T/R组件越多,频率越高,组件排列越紧密,天线阵面的热功率密度越大.温度会导致天线器件性能的恶化,改变激励电流的幅度和相位,进而影响天线电性能.目前研究温度变化对T/R组件馈电电流的影响,主要是从对电路模型进行热-电磁分析以及采用实验测试两方面进行.Zhong等人[71]研究了温度对雷达T/R组件的影响,搭建了T/R组件的简化电路模型,给出了电路性能随温度的变化;屈扬[72]建立了S频段移相器的电路模型,仿真分析了不同温度下,电路模型输出的激励电流幅度和相位变化.以上工作为研究热对T/R组件性能影响提供了理论基础,然而T/R组件内部电路繁杂且互相关联,为获得温度的准确影响,需进一步进行深入研究.采用实验测试并结合工程经验给出温度影响下T/R组件输出激励电流的幅度和相位误差[64],也是目前常用的方法.段宝岩等人[73]将工程中T/R组件输出激励电流的测量数据和相关组件研制经验进行结合,能够获得温度对T/R组件激励电流幅度和相位的影响关系.根据工程中某型号T/R组件的测试结果与数据分析,得到了在一定的温度范围内,温度对激励电流归一化幅度的影响为 ...
... 西安电子科技大学团队针对大口径陆基APAA提出了基于结构-电磁耦合模型与最小平方误差的幅相补偿以及基于结构-电磁耦合模型与FFT的幅相补偿,并将这两种幅相补偿方法与相位补偿方法进行了对比分析[63].考虑机载APAA的辐射性能和散射性能,建立了包含随机结构误差统计特性的散射性能计算模型,解决了结构误差对天线散射性能影响难以定量评估的问题.针对超声速、高超声速飞行的弹载APAA,采用提出的两种幅相补偿方法,可在多频点、多扫描角下对天线增益、副瓣电平、波束指向进行有效补偿太空热环境导致星载APAA阵面热变形,建立了APAA应变-电磁耦合模型[64].提出了基于应变-电磁耦合模型的相位补偿和幅相补偿.最后,搭建了阵面变形应变信息测量系统,通过实验验证了应变-电磁耦合模型和补偿方法的有效性. ...
... (a)基于带罩天线单个阵元辐射性能变化的幅相补偿[64] ...
Improving missile guidance performance by in-flight two-step nonlinear estimation of radome aberration
1
2004

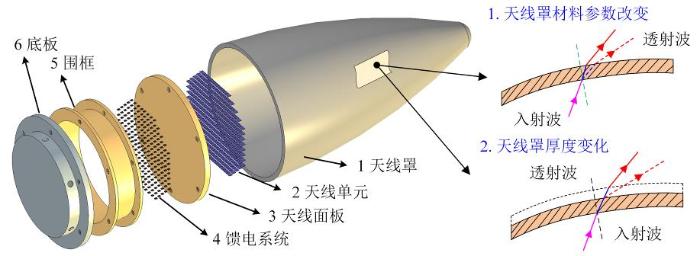

... 天线罩位于弹载APAA的前端,保障弹载天线在超声速、高超声速飞行时可靠工作.为了实现精确制导,弹载天线的电性能要求极高[65].然而,在高速飞行过程中,天线罩表面与气流因摩擦阻滞产生气动加热现象,导致罩体表面温度急剧升高,在罩体外表面以及法向厚度上产生极大的温差,最终导致天线罩发生高温烧蚀,随着飞行速度的增加,该现象会更为严重,如图10所示.高温烧蚀对弹载天线的影响主要包括:(1)高温改变天线罩的材料参数,如相对介电常数和损耗角正切;(2)高温导致天线罩表面发生烧蚀,使罩体厚度改变;(3)天线罩高温会通过辐射和传导使罩内天线温度升高,导致阵元产生馈电误差,最终弹载天线的电性能发生恶化.在高温烧蚀影响下,天线罩的材料参数和厚度均会发生改变. ...
Transient aero-thermal analysis of high speed vehicles using CFD
1
2012
... Husain等人[66]将天线罩结构简化为二维剖面结构,仿真分析气动热影响下天线罩表面温度分布.然而随着飞行高度和攻角的变化,天线罩会产生非对称的温度分布,因此应以三维罩体结构为对象进行热分析.此外,当罩体温度升高至接近材料的熔点,天线罩表面会开始熔化产生烧蚀,应在分析罩体温度场的同时增加考虑天线罩表面的烧蚀形貌.Qin等人[67]提出高速飞行中天线罩会产生烧蚀层,严重影响天线电性能,然而他们仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.Weckesser[68]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响.Parul等人[69]以平板罩体为例,根据罩体法向温度梯度在25 ℃~1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[70]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.当同时考虑天线罩温度变化与烧蚀影响时,目前工作仅研究了天线罩在固定的烧蚀厚度与材料参数影响下天线的辐射性能变化[67]. ...
Analysis of tangent oval radome based on Matlab
2
2005
... Husain等人[66]将天线罩结构简化为二维剖面结构,仿真分析气动热影响下天线罩表面温度分布.然而随着飞行高度和攻角的变化,天线罩会产生非对称的温度分布,因此应以三维罩体结构为对象进行热分析.此外,当罩体温度升高至接近材料的熔点,天线罩表面会开始熔化产生烧蚀,应在分析罩体温度场的同时增加考虑天线罩表面的烧蚀形貌.Qin等人[67]提出高速飞行中天线罩会产生烧蚀层,严重影响天线电性能,然而他们仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.Weckesser[68]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响.Parul等人[69]以平板罩体为例,根据罩体法向温度梯度在25 ℃~1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[70]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.当同时考虑天线罩温度变化与烧蚀影响时,目前工作仅研究了天线罩在固定的烧蚀厚度与材料参数影响下天线的辐射性能变化[67]. ...
... [67]. ...
Radome aerodynamic heating effects on boresight error
1
1980
... Husain等人[66]将天线罩结构简化为二维剖面结构,仿真分析气动热影响下天线罩表面温度分布.然而随着飞行高度和攻角的变化,天线罩会产生非对称的温度分布,因此应以三维罩体结构为对象进行热分析.此外,当罩体温度升高至接近材料的熔点,天线罩表面会开始熔化产生烧蚀,应在分析罩体温度场的同时增加考虑天线罩表面的烧蚀形貌.Qin等人[67]提出高速飞行中天线罩会产生烧蚀层,严重影响天线电性能,然而他们仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.Weckesser[68]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响.Parul等人[69]以平板罩体为例,根据罩体法向温度梯度在25 ℃~1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[70]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.当同时考虑天线罩温度变化与烧蚀影响时,目前工作仅研究了天线罩在固定的烧蚀厚度与材料参数影响下天线的辐射性能变化[67]. ...
Temperature dependent EM performance predictions of dielectric slab based on inhomogeneous planar layer model
1
2012
... Husain等人[66]将天线罩结构简化为二维剖面结构,仿真分析气动热影响下天线罩表面温度分布.然而随着飞行高度和攻角的变化,天线罩会产生非对称的温度分布,因此应以三维罩体结构为对象进行热分析.此外,当罩体温度升高至接近材料的熔点,天线罩表面会开始熔化产生烧蚀,应在分析罩体温度场的同时增加考虑天线罩表面的烧蚀形貌.Qin等人[67]提出高速飞行中天线罩会产生烧蚀层,严重影响天线电性能,然而他们仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.Weckesser[68]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响.Parul等人[69]以平板罩体为例,根据罩体法向温度梯度在25 ℃~1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[70]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.当同时考虑天线罩温度变化与烧蚀影响时,目前工作仅研究了天线罩在固定的烧蚀厚度与材料参数影响下天线的辐射性能变化[67]. ...
Electromagnetic design and performance analysis of airborne radomes: Trends and perspectives
1
2014
... Husain等人[66]将天线罩结构简化为二维剖面结构,仿真分析气动热影响下天线罩表面温度分布.然而随着飞行高度和攻角的变化,天线罩会产生非对称的温度分布,因此应以三维罩体结构为对象进行热分析.此外,当罩体温度升高至接近材料的熔点,天线罩表面会开始熔化产生烧蚀,应在分析罩体温度场的同时增加考虑天线罩表面的烧蚀形貌.Qin等人[67]提出高速飞行中天线罩会产生烧蚀层,严重影响天线电性能,然而他们仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.Weckesser[68]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响.Parul等人[69]以平板罩体为例,根据罩体法向温度梯度在25 ℃~1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[70]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.当同时考虑天线罩温度变化与烧蚀影响时,目前工作仅研究了天线罩在固定的烧蚀厚度与材料参数影响下天线的辐射性能变化[67]. ...
A research for influence of temperature on T/R module in radar
1
2015
... APAA的T/R组件越多,频率越高,组件排列越紧密,天线阵面的热功率密度越大.温度会导致天线器件性能的恶化,改变激励电流的幅度和相位,进而影响天线电性能.目前研究温度变化对T/R组件馈电电流的影响,主要是从对电路模型进行热-电磁分析以及采用实验测试两方面进行.Zhong等人[71]研究了温度对雷达T/R组件的影响,搭建了T/R组件的简化电路模型,给出了电路性能随温度的变化;屈扬[72]建立了S频段移相器的电路模型,仿真分析了不同温度下,电路模型输出的激励电流幅度和相位变化.以上工作为研究热对T/R组件性能影响提供了理论基础,然而T/R组件内部电路繁杂且互相关联,为获得温度的准确影响,需进一步进行深入研究.采用实验测试并结合工程经验给出温度影响下T/R组件输出激励电流的幅度和相位误差[64],也是目前常用的方法.段宝岩等人[73]将工程中T/R组件输出激励电流的测量数据和相关组件研制经验进行结合,能够获得温度对T/R组件激励电流幅度和相位的影响关系.根据工程中某型号T/R组件的测试结果与数据分析,得到了在一定的温度范围内,温度对激励电流归一化幅度的影响为 ...
温度对微波T/R组件中关键器件电性能的影响分析
1
2014
... APAA的T/R组件越多,频率越高,组件排列越紧密,天线阵面的热功率密度越大.温度会导致天线器件性能的恶化,改变激励电流的幅度和相位,进而影响天线电性能.目前研究温度变化对T/R组件馈电电流的影响,主要是从对电路模型进行热-电磁分析以及采用实验测试两方面进行.Zhong等人[71]研究了温度对雷达T/R组件的影响,搭建了T/R组件的简化电路模型,给出了电路性能随温度的变化;屈扬[72]建立了S频段移相器的电路模型,仿真分析了不同温度下,电路模型输出的激励电流幅度和相位变化.以上工作为研究热对T/R组件性能影响提供了理论基础,然而T/R组件内部电路繁杂且互相关联,为获得温度的准确影响,需进一步进行深入研究.采用实验测试并结合工程经验给出温度影响下T/R组件输出激励电流的幅度和相位误差[64],也是目前常用的方法.段宝岩等人[73]将工程中T/R组件输出激励电流的测量数据和相关组件研制经验进行结合,能够获得温度对T/R组件激励电流幅度和相位的影响关系.根据工程中某型号T/R组件的测试结果与数据分析,得到了在一定的温度范围内,温度对激励电流归一化幅度的影响为 ...
温度对微波T/R组件中关键器件电性能的影响分析
1
2014
... APAA的T/R组件越多,频率越高,组件排列越紧密,天线阵面的热功率密度越大.温度会导致天线器件性能的恶化,改变激励电流的幅度和相位,进而影响天线电性能.目前研究温度变化对T/R组件馈电电流的影响,主要是从对电路模型进行热-电磁分析以及采用实验测试两方面进行.Zhong等人[71]研究了温度对雷达T/R组件的影响,搭建了T/R组件的简化电路模型,给出了电路性能随温度的变化;屈扬[72]建立了S频段移相器的电路模型,仿真分析了不同温度下,电路模型输出的激励电流幅度和相位变化.以上工作为研究热对T/R组件性能影响提供了理论基础,然而T/R组件内部电路繁杂且互相关联,为获得温度的准确影响,需进一步进行深入研究.采用实验测试并结合工程经验给出温度影响下T/R组件输出激励电流的幅度和相位误差[64],也是目前常用的方法.段宝岩等人[73]将工程中T/R组件输出激励电流的测量数据和相关组件研制经验进行结合,能够获得温度对T/R组件激励电流幅度和相位的影响关系.根据工程中某型号T/R组件的测试结果与数据分析,得到了在一定的温度范围内,温度对激励电流归一化幅度的影响为 ...
1
2011
... APAA的T/R组件越多,频率越高,组件排列越紧密,天线阵面的热功率密度越大.温度会导致天线器件性能的恶化,改变激励电流的幅度和相位,进而影响天线电性能.目前研究温度变化对T/R组件馈电电流的影响,主要是从对电路模型进行热-电磁分析以及采用实验测试两方面进行.Zhong等人[71]研究了温度对雷达T/R组件的影响,搭建了T/R组件的简化电路模型,给出了电路性能随温度的变化;屈扬[72]建立了S频段移相器的电路模型,仿真分析了不同温度下,电路模型输出的激励电流幅度和相位变化.以上工作为研究热对T/R组件性能影响提供了理论基础,然而T/R组件内部电路繁杂且互相关联,为获得温度的准确影响,需进一步进行深入研究.采用实验测试并结合工程经验给出温度影响下T/R组件输出激励电流的幅度和相位误差[64],也是目前常用的方法.段宝岩等人[73]将工程中T/R组件输出激励电流的测量数据和相关组件研制经验进行结合,能够获得温度对T/R组件激励电流幅度和相位的影响关系.根据工程中某型号T/R组件的测试结果与数据分析,得到了在一定的温度范围内,温度对激励电流归一化幅度的影响为 ...
1
2011
... APAA的T/R组件越多,频率越高,组件排列越紧密,天线阵面的热功率密度越大.温度会导致天线器件性能的恶化,改变激励电流的幅度和相位,进而影响天线电性能.目前研究温度变化对T/R组件馈电电流的影响,主要是从对电路模型进行热-电磁分析以及采用实验测试两方面进行.Zhong等人[71]研究了温度对雷达T/R组件的影响,搭建了T/R组件的简化电路模型,给出了电路性能随温度的变化;屈扬[72]建立了S频段移相器的电路模型,仿真分析了不同温度下,电路模型输出的激励电流幅度和相位变化.以上工作为研究热对T/R组件性能影响提供了理论基础,然而T/R组件内部电路繁杂且互相关联,为获得温度的准确影响,需进一步进行深入研究.采用实验测试并结合工程经验给出温度影响下T/R组件输出激励电流的幅度和相位误差[64],也是目前常用的方法.段宝岩等人[73]将工程中T/R组件输出激励电流的测量数据和相关组件研制经验进行结合,能够获得温度对T/R组件激励电流幅度和相位的影响关系.根据工程中某型号T/R组件的测试结果与数据分析,得到了在一定的温度范围内,温度对激励电流归一化幅度的影响为 ...
电源波纹对PD雷达性能的影响
1
1997
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
电源波纹对PD雷达性能的影响
1
1997
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
Characterization of amplitude modulation bias coupling for solid-state high-power amplifiers
1
2013
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
Experimental study of phase pushing in a fundamental-mode multiple-beam klystron
1
2007
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
电源纹波对低噪声放大器噪声性能的影响
1
1997
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
电源纹波对低噪声放大器噪声性能的影响
1
1997
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
脉冲调制波形畸变和电源纹波对雷达发射机质量的影响
1
1992
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
脉冲调制波形畸变和电源纹波对雷达发射机质量的影响
1
1992
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
电源纹波对行波管放大器性能影响的研究
1
2014
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
电源纹波对行波管放大器性能影响的研究
1
2014
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
分析电源纹波对线性调频脉冲雷达的性能影响
1
2001
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
分析电源纹波对线性调频脉冲雷达的性能影响
1
2001
... 阵面电源纹波即指其输出直流电压上叠加的交流波动分量,阵面电源纹波系数是指输出纹波电压的峰峰值与输出直流电压的比值,它是衡量阵面电源性能的关键指标之一.当阵面电源为T/R组件供电时,阵面电源纹波会对T/R组件中的激励电流产生幅度调制和相位调制,导致电流产生幅相误差[74].当阵面温度升高,阵面电源内部电子器件的性能温漂会改变电源纹波,致使T/R组件输出的激励电流也随之改变.Wong等人[75]研究了不同级别的偏置电源纹波电压,对雷达中高功率放大器输出频谱的影响.Abe等人[76]分析了在高功率应用中,电源纹波的变化对多波束速调管输出相位的影响.杨昆[77]从统计学原理出发,研究了电源纹波对低噪声放大器噪声性能的影响机理.魏智[78]研究了高压电源纹波导致的射频放大器幅度和相位失真,对MTI雷达发射机质量的影响.张薇[79]分析了行波管放大器中,电源纹波对该放大器输出性能的影响.谭贤四等人[80]研究了电源纹波对线性调频脉冲雷达性能的影响,并指出发射机放大链路供电的电源纹波会导致信号的幅相失真.王从思、王艳等人[63]认为,阵面电源纹波是随时间周期变化的函数,其导致的T/R组件输出激励幅度和相位变化量也会随时间发生改变.用阵面电源纹波系数表征了纹波电压为峰峰值时和输出直流电压的比值,阵面电源纹波导致的激励幅度变化范围为,导致的电流相位变化范围为.为了定量分析在一个纹波周期内,阵面电源纹波导致的激励电流幅度和相位误差对天线电性能的影响,在以上电流幅度和相位的变化范围内分别选取均匀分布的幅度误差和相位误差,计算在其影响下的平均电性能作为阵面电源纹波对机载天线电性能的影响.因此,阵面热功耗环境下,阵面电源纹波对激励电流调制后,激励幅度变为 ...
A study on antenna gain degradation due to digital phase shifter in phased array antennas
1
2011
... 数字移相器结构简单,移相值稳定,APAAT/R组件中通常使用数字移相器.但是,数字移相器的移相值并不连续,只能以某个最小相位的整数倍进行移相,这样天线所获得的相位称为量化.因此,APAA中产生了一类新的特殊问题,尤其是低副瓣或超低副瓣APAA,数字移相器相位量化误差导致天线波瓣中出现一系列的寄生副瓣,最终使整个天线的副瓣电平抬升[81].高铁等人[82]采用概率统计方法,给出了数字移相器相位量化误差与天线最大副瓣电平抬升量之间的估算公式,将最大副瓣电平抬升量表达为天线的口径效率、辐射单元数、理想情况下的副瓣电平和数字移相器位数的函数.在工程应用中,通常采用四舍五入法、舍位法、进位法等随机馈相法来减少相位量化误差的影响,张光义等人[83]研究了随机馈相法对相位量化误差影响的抑制.杨洲等人[84]便运用蒙特卡洛方法在求解非线性方程组的基础上,分析了天线的波束在一定偏移下各个移相器取值的误差,并计算了移相器在移相器误差正态分布的情况下天线方向图的角度偏移概率. ...
相位量化对相控阵天线峰值副瓣电平影响的研究
1
1994
... 数字移相器结构简单,移相值稳定,APAAT/R组件中通常使用数字移相器.但是,数字移相器的移相值并不连续,只能以某个最小相位的整数倍进行移相,这样天线所获得的相位称为量化.因此,APAA中产生了一类新的特殊问题,尤其是低副瓣或超低副瓣APAA,数字移相器相位量化误差导致天线波瓣中出现一系列的寄生副瓣,最终使整个天线的副瓣电平抬升[81].高铁等人[82]采用概率统计方法,给出了数字移相器相位量化误差与天线最大副瓣电平抬升量之间的估算公式,将最大副瓣电平抬升量表达为天线的口径效率、辐射单元数、理想情况下的副瓣电平和数字移相器位数的函数.在工程应用中,通常采用四舍五入法、舍位法、进位法等随机馈相法来减少相位量化误差的影响,张光义等人[83]研究了随机馈相法对相位量化误差影响的抑制.杨洲等人[84]便运用蒙特卡洛方法在求解非线性方程组的基础上,分析了天线的波束在一定偏移下各个移相器取值的误差,并计算了移相器在移相器误差正态分布的情况下天线方向图的角度偏移概率. ...
相位量化对相控阵天线峰值副瓣电平影响的研究
1
1994
... 数字移相器结构简单,移相值稳定,APAAT/R组件中通常使用数字移相器.但是,数字移相器的移相值并不连续,只能以某个最小相位的整数倍进行移相,这样天线所获得的相位称为量化.因此,APAA中产生了一类新的特殊问题,尤其是低副瓣或超低副瓣APAA,数字移相器相位量化误差导致天线波瓣中出现一系列的寄生副瓣,最终使整个天线的副瓣电平抬升[81].高铁等人[82]采用概率统计方法,给出了数字移相器相位量化误差与天线最大副瓣电平抬升量之间的估算公式,将最大副瓣电平抬升量表达为天线的口径效率、辐射单元数、理想情况下的副瓣电平和数字移相器位数的函数.在工程应用中,通常采用四舍五入法、舍位法、进位法等随机馈相法来减少相位量化误差的影响,张光义等人[83]研究了随机馈相法对相位量化误差影响的抑制.杨洲等人[84]便运用蒙特卡洛方法在求解非线性方程组的基础上,分析了天线的波束在一定偏移下各个移相器取值的误差,并计算了移相器在移相器误差正态分布的情况下天线方向图的角度偏移概率. ...
相控阵天线适当随机馈相法对相位量化瓣的抑制
1
2008
... 数字移相器结构简单,移相值稳定,APAAT/R组件中通常使用数字移相器.但是,数字移相器的移相值并不连续,只能以某个最小相位的整数倍进行移相,这样天线所获得的相位称为量化.因此,APAA中产生了一类新的特殊问题,尤其是低副瓣或超低副瓣APAA,数字移相器相位量化误差导致天线波瓣中出现一系列的寄生副瓣,最终使整个天线的副瓣电平抬升[81].高铁等人[82]采用概率统计方法,给出了数字移相器相位量化误差与天线最大副瓣电平抬升量之间的估算公式,将最大副瓣电平抬升量表达为天线的口径效率、辐射单元数、理想情况下的副瓣电平和数字移相器位数的函数.在工程应用中,通常采用四舍五入法、舍位法、进位法等随机馈相法来减少相位量化误差的影响,张光义等人[83]研究了随机馈相法对相位量化误差影响的抑制.杨洲等人[84]便运用蒙特卡洛方法在求解非线性方程组的基础上,分析了天线的波束在一定偏移下各个移相器取值的误差,并计算了移相器在移相器误差正态分布的情况下天线方向图的角度偏移概率. ...
相控阵天线适当随机馈相法对相位量化瓣的抑制
1
2008
... 数字移相器结构简单,移相值稳定,APAAT/R组件中通常使用数字移相器.但是,数字移相器的移相值并不连续,只能以某个最小相位的整数倍进行移相,这样天线所获得的相位称为量化.因此,APAA中产生了一类新的特殊问题,尤其是低副瓣或超低副瓣APAA,数字移相器相位量化误差导致天线波瓣中出现一系列的寄生副瓣,最终使整个天线的副瓣电平抬升[81].高铁等人[82]采用概率统计方法,给出了数字移相器相位量化误差与天线最大副瓣电平抬升量之间的估算公式,将最大副瓣电平抬升量表达为天线的口径效率、辐射单元数、理想情况下的副瓣电平和数字移相器位数的函数.在工程应用中,通常采用四舍五入法、舍位法、进位法等随机馈相法来减少相位量化误差的影响,张光义等人[83]研究了随机馈相法对相位量化误差影响的抑制.杨洲等人[84]便运用蒙特卡洛方法在求解非线性方程组的基础上,分析了天线的波束在一定偏移下各个移相器取值的误差,并计算了移相器在移相器误差正态分布的情况下天线方向图的角度偏移概率. ...
蒙特卡罗方法分析方向图的偏移
1
2005
... 数字移相器结构简单,移相值稳定,APAAT/R组件中通常使用数字移相器.但是,数字移相器的移相值并不连续,只能以某个最小相位的整数倍进行移相,这样天线所获得的相位称为量化.因此,APAA中产生了一类新的特殊问题,尤其是低副瓣或超低副瓣APAA,数字移相器相位量化误差导致天线波瓣中出现一系列的寄生副瓣,最终使整个天线的副瓣电平抬升[81].高铁等人[82]采用概率统计方法,给出了数字移相器相位量化误差与天线最大副瓣电平抬升量之间的估算公式,将最大副瓣电平抬升量表达为天线的口径效率、辐射单元数、理想情况下的副瓣电平和数字移相器位数的函数.在工程应用中,通常采用四舍五入法、舍位法、进位法等随机馈相法来减少相位量化误差的影响,张光义等人[83]研究了随机馈相法对相位量化误差影响的抑制.杨洲等人[84]便运用蒙特卡洛方法在求解非线性方程组的基础上,分析了天线的波束在一定偏移下各个移相器取值的误差,并计算了移相器在移相器误差正态分布的情况下天线方向图的角度偏移概率. ...
蒙特卡罗方法分析方向图的偏移
1
2005
... 数字移相器结构简单,移相值稳定,APAAT/R组件中通常使用数字移相器.但是,数字移相器的移相值并不连续,只能以某个最小相位的整数倍进行移相,这样天线所获得的相位称为量化.因此,APAA中产生了一类新的特殊问题,尤其是低副瓣或超低副瓣APAA,数字移相器相位量化误差导致天线波瓣中出现一系列的寄生副瓣,最终使整个天线的副瓣电平抬升[81].高铁等人[82]采用概率统计方法,给出了数字移相器相位量化误差与天线最大副瓣电平抬升量之间的估算公式,将最大副瓣电平抬升量表达为天线的口径效率、辐射单元数、理想情况下的副瓣电平和数字移相器位数的函数.在工程应用中,通常采用四舍五入法、舍位法、进位法等随机馈相法来减少相位量化误差的影响,张光义等人[83]研究了随机馈相法对相位量化误差影响的抑制.杨洲等人[84]便运用蒙特卡洛方法在求解非线性方程组的基础上,分析了天线的波束在一定偏移下各个移相器取值的误差,并计算了移相器在移相器误差正态分布的情况下天线方向图的角度偏移概率. ...
Analysis of the pattern tolerances in linear arrays with arbitrary amplitude errors
1
2013
... ①基于区间理论的分析方法.Rocca等人[85]于2013年首先引用区间算法来评价区间激励幅度对有源相控阵天线电性能的影响.同年,Anselmi等人[86]首先采用区间算法来评估区间激励相位的影响.在这两位的启发下,区间分析方法在天线设计领域的应用受到广泛的关注.但是,其本质的区间扩张效应阻碍了区间分析方法的广泛应用.为了解决这个问题,Zhou等人[87]提出了一种基于矩阵的区间法,对激励幅值误差进行阵列天线方向图的容差分析,取得了较好的效果.Tenuti等人[88]提出了一种基于闵可夫斯基求和算法的天线电性能区间确定方法,从算法的角度准确的评估了区间误差对有源相控阵天线电性能的影响.Peng等人[89]假设相控阵天线单元上存在不相关的随机相移误差,并使用泰勒级数展开推导出相控阵相移误差对天线方向性的影响关系.Kim等人[90]假设激励电流幅度比和相位差的不稳定性服从均值为零的均值高斯随机变量,基于一阶和二阶泰勒式展开定量分析了幅度比不稳定性和相位差不稳定性对交叉眼天线增益下降以及天线性能退化的影响.Du等人[91]建立了基于混沌多项式展开法的代理模型来快速预测随机干扰下天线的辐射远场辐射性能.并对随机变形下的偶极子天线进行了验证,结果表明与有限元仿真相比使用代理模型在保证计算精度的同时时间成本大大降低.吴琦等人[92,93]采用混沌多项式方法构造实验设计,获得了随机相位误差下天线阵列因子和最大波束方向的代理模型.为了量化随机馈电相位误差对阵列天线电性能的影响,利用插值的方法建立了混沌多项式系数与天线观测角之间的关系,从而显著降低了混沌多项式的计算成本.王从思、袁帅等人[94]建立了简洁的APAA电性能区间与阵元位置/激励相位区间误差间的积分泰勒代理模型,并提出了基于积分泰勒代理模型的APAA电性能区间确定方法,与当前流行的区间算法相比,当输入区间参数的区间宽度相同时,提出的方法能够大幅提高APAA功率方向图函数区间的计算精度.基于先验知识提出了同时存在阵元位置、激励幅度和相位区间误差时APAA电性能区间的高效确定算法. ...
Tolerance analysis of antenna arrays through interval arithmetic
1
2013
... ①基于区间理论的分析方法.Rocca等人[85]于2013年首先引用区间算法来评价区间激励幅度对有源相控阵天线电性能的影响.同年,Anselmi等人[86]首先采用区间算法来评估区间激励相位的影响.在这两位的启发下,区间分析方法在天线设计领域的应用受到广泛的关注.但是,其本质的区间扩张效应阻碍了区间分析方法的广泛应用.为了解决这个问题,Zhou等人[87]提出了一种基于矩阵的区间法,对激励幅值误差进行阵列天线方向图的容差分析,取得了较好的效果.Tenuti等人[88]提出了一种基于闵可夫斯基求和算法的天线电性能区间确定方法,从算法的角度准确的评估了区间误差对有源相控阵天线电性能的影响.Peng等人[89]假设相控阵天线单元上存在不相关的随机相移误差,并使用泰勒级数展开推导出相控阵相移误差对天线方向性的影响关系.Kim等人[90]假设激励电流幅度比和相位差的不稳定性服从均值为零的均值高斯随机变量,基于一阶和二阶泰勒式展开定量分析了幅度比不稳定性和相位差不稳定性对交叉眼天线增益下降以及天线性能退化的影响.Du等人[91]建立了基于混沌多项式展开法的代理模型来快速预测随机干扰下天线的辐射远场辐射性能.并对随机变形下的偶极子天线进行了验证,结果表明与有限元仿真相比使用代理模型在保证计算精度的同时时间成本大大降低.吴琦等人[92,93]采用混沌多项式方法构造实验设计,获得了随机相位误差下天线阵列因子和最大波束方向的代理模型.为了量化随机馈电相位误差对阵列天线电性能的影响,利用插值的方法建立了混沌多项式系数与天线观测角之间的关系,从而显著降低了混沌多项式的计算成本.王从思、袁帅等人[94]建立了简洁的APAA电性能区间与阵元位置/激励相位区间误差间的积分泰勒代理模型,并提出了基于积分泰勒代理模型的APAA电性能区间确定方法,与当前流行的区间算法相比,当输入区间参数的区间宽度相同时,提出的方法能够大幅提高APAA功率方向图函数区间的计算精度.基于先验知识提出了同时存在阵元位置、激励幅度和相位区间误差时APAA电性能区间的高效确定算法. ...
Matrix-based interval arithmetic for linear array tolerance analysis with excitation amplitude errors
1
2019
... ①基于区间理论的分析方法.Rocca等人[85]于2013年首先引用区间算法来评价区间激励幅度对有源相控阵天线电性能的影响.同年,Anselmi等人[86]首先采用区间算法来评估区间激励相位的影响.在这两位的启发下,区间分析方法在天线设计领域的应用受到广泛的关注.但是,其本质的区间扩张效应阻碍了区间分析方法的广泛应用.为了解决这个问题,Zhou等人[87]提出了一种基于矩阵的区间法,对激励幅值误差进行阵列天线方向图的容差分析,取得了较好的效果.Tenuti等人[88]提出了一种基于闵可夫斯基求和算法的天线电性能区间确定方法,从算法的角度准确的评估了区间误差对有源相控阵天线电性能的影响.Peng等人[89]假设相控阵天线单元上存在不相关的随机相移误差,并使用泰勒级数展开推导出相控阵相移误差对天线方向性的影响关系.Kim等人[90]假设激励电流幅度比和相位差的不稳定性服从均值为零的均值高斯随机变量,基于一阶和二阶泰勒式展开定量分析了幅度比不稳定性和相位差不稳定性对交叉眼天线增益下降以及天线性能退化的影响.Du等人[91]建立了基于混沌多项式展开法的代理模型来快速预测随机干扰下天线的辐射远场辐射性能.并对随机变形下的偶极子天线进行了验证,结果表明与有限元仿真相比使用代理模型在保证计算精度的同时时间成本大大降低.吴琦等人[92,93]采用混沌多项式方法构造实验设计,获得了随机相位误差下天线阵列因子和最大波束方向的代理模型.为了量化随机馈电相位误差对阵列天线电性能的影响,利用插值的方法建立了混沌多项式系数与天线观测角之间的关系,从而显著降低了混沌多项式的计算成本.王从思、袁帅等人[94]建立了简洁的APAA电性能区间与阵元位置/激励相位区间误差间的积分泰勒代理模型,并提出了基于积分泰勒代理模型的APAA电性能区间确定方法,与当前流行的区间算法相比,当输入区间参数的区间宽度相同时,提出的方法能够大幅提高APAA功率方向图函数区间的计算精度.基于先验知识提出了同时存在阵元位置、激励幅度和相位区间误差时APAA电性能区间的高效确定算法. ...
Minkowski sum method for planar arrays sensitivity analysis with uncertain-but-bounded excitation tolerances
1
2017
... ①基于区间理论的分析方法.Rocca等人[85]于2013年首先引用区间算法来评价区间激励幅度对有源相控阵天线电性能的影响.同年,Anselmi等人[86]首先采用区间算法来评估区间激励相位的影响.在这两位的启发下,区间分析方法在天线设计领域的应用受到广泛的关注.但是,其本质的区间扩张效应阻碍了区间分析方法的广泛应用.为了解决这个问题,Zhou等人[87]提出了一种基于矩阵的区间法,对激励幅值误差进行阵列天线方向图的容差分析,取得了较好的效果.Tenuti等人[88]提出了一种基于闵可夫斯基求和算法的天线电性能区间确定方法,从算法的角度准确的评估了区间误差对有源相控阵天线电性能的影响.Peng等人[89]假设相控阵天线单元上存在不相关的随机相移误差,并使用泰勒级数展开推导出相控阵相移误差对天线方向性的影响关系.Kim等人[90]假设激励电流幅度比和相位差的不稳定性服从均值为零的均值高斯随机变量,基于一阶和二阶泰勒式展开定量分析了幅度比不稳定性和相位差不稳定性对交叉眼天线增益下降以及天线性能退化的影响.Du等人[91]建立了基于混沌多项式展开法的代理模型来快速预测随机干扰下天线的辐射远场辐射性能.并对随机变形下的偶极子天线进行了验证,结果表明与有限元仿真相比使用代理模型在保证计算精度的同时时间成本大大降低.吴琦等人[92,93]采用混沌多项式方法构造实验设计,获得了随机相位误差下天线阵列因子和最大波束方向的代理模型.为了量化随机馈电相位误差对阵列天线电性能的影响,利用插值的方法建立了混沌多项式系数与天线观测角之间的关系,从而显著降低了混沌多项式的计算成本.王从思、袁帅等人[94]建立了简洁的APAA电性能区间与阵元位置/激励相位区间误差间的积分泰勒代理模型,并提出了基于积分泰勒代理模型的APAA电性能区间确定方法,与当前流行的区间算法相比,当输入区间参数的区间宽度相同时,提出的方法能够大幅提高APAA功率方向图函数区间的计算精度.基于先验知识提出了同时存在阵元位置、激励幅度和相位区间误差时APAA电性能区间的高效确定算法. ...
Effects of phase shift errors on the antenna directivity of phased arrays in indoor terahertz communications
1
2014
... ①基于区间理论的分析方法.Rocca等人[85]于2013年首先引用区间算法来评价区间激励幅度对有源相控阵天线电性能的影响.同年,Anselmi等人[86]首先采用区间算法来评估区间激励相位的影响.在这两位的启发下,区间分析方法在天线设计领域的应用受到广泛的关注.但是,其本质的区间扩张效应阻碍了区间分析方法的广泛应用.为了解决这个问题,Zhou等人[87]提出了一种基于矩阵的区间法,对激励幅值误差进行阵列天线方向图的容差分析,取得了较好的效果.Tenuti等人[88]提出了一种基于闵可夫斯基求和算法的天线电性能区间确定方法,从算法的角度准确的评估了区间误差对有源相控阵天线电性能的影响.Peng等人[89]假设相控阵天线单元上存在不相关的随机相移误差,并使用泰勒级数展开推导出相控阵相移误差对天线方向性的影响关系.Kim等人[90]假设激励电流幅度比和相位差的不稳定性服从均值为零的均值高斯随机变量,基于一阶和二阶泰勒式展开定量分析了幅度比不稳定性和相位差不稳定性对交叉眼天线增益下降以及天线性能退化的影响.Du等人[91]建立了基于混沌多项式展开法的代理模型来快速预测随机干扰下天线的辐射远场辐射性能.并对随机变形下的偶极子天线进行了验证,结果表明与有限元仿真相比使用代理模型在保证计算精度的同时时间成本大大降低.吴琦等人[92,93]采用混沌多项式方法构造实验设计,获得了随机相位误差下天线阵列因子和最大波束方向的代理模型.为了量化随机馈电相位误差对阵列天线电性能的影响,利用插值的方法建立了混沌多项式系数与天线观测角之间的关系,从而显著降低了混沌多项式的计算成本.王从思、袁帅等人[94]建立了简洁的APAA电性能区间与阵元位置/激励相位区间误差间的积分泰勒代理模型,并提出了基于积分泰勒代理模型的APAA电性能区间确定方法,与当前流行的区间算法相比,当输入区间参数的区间宽度相同时,提出的方法能够大幅提高APAA功率方向图函数区间的计算精度.基于先验知识提出了同时存在阵元位置、激励幅度和相位区间误差时APAA电性能区间的高效确定算法. ...
Performance degradation in cross-eye jamming due to amplitude/phase instability between jammer antennas
1
2021
... ①基于区间理论的分析方法.Rocca等人[85]于2013年首先引用区间算法来评价区间激励幅度对有源相控阵天线电性能的影响.同年,Anselmi等人[86]首先采用区间算法来评估区间激励相位的影响.在这两位的启发下,区间分析方法在天线设计领域的应用受到广泛的关注.但是,其本质的区间扩张效应阻碍了区间分析方法的广泛应用.为了解决这个问题,Zhou等人[87]提出了一种基于矩阵的区间法,对激励幅值误差进行阵列天线方向图的容差分析,取得了较好的效果.Tenuti等人[88]提出了一种基于闵可夫斯基求和算法的天线电性能区间确定方法,从算法的角度准确的评估了区间误差对有源相控阵天线电性能的影响.Peng等人[89]假设相控阵天线单元上存在不相关的随机相移误差,并使用泰勒级数展开推导出相控阵相移误差对天线方向性的影响关系.Kim等人[90]假设激励电流幅度比和相位差的不稳定性服从均值为零的均值高斯随机变量,基于一阶和二阶泰勒式展开定量分析了幅度比不稳定性和相位差不稳定性对交叉眼天线增益下降以及天线性能退化的影响.Du等人[91]建立了基于混沌多项式展开法的代理模型来快速预测随机干扰下天线的辐射远场辐射性能.并对随机变形下的偶极子天线进行了验证,结果表明与有限元仿真相比使用代理模型在保证计算精度的同时时间成本大大降低.吴琦等人[92,93]采用混沌多项式方法构造实验设计,获得了随机相位误差下天线阵列因子和最大波束方向的代理模型.为了量化随机馈电相位误差对阵列天线电性能的影响,利用插值的方法建立了混沌多项式系数与天线观测角之间的关系,从而显著降低了混沌多项式的计算成本.王从思、袁帅等人[94]建立了简洁的APAA电性能区间与阵元位置/激励相位区间误差间的积分泰勒代理模型,并提出了基于积分泰勒代理模型的APAA电性能区间确定方法,与当前流行的区间算法相比,当输入区间参数的区间宽度相同时,提出的方法能够大幅提高APAA功率方向图函数区间的计算精度.基于先验知识提出了同时存在阵元位置、激励幅度和相位区间误差时APAA电性能区间的高效确定算法. ...
Statistical modeling of disturbed antennas based on the polynomial chaos expansion
1
2017
... ①基于区间理论的分析方法.Rocca等人[85]于2013年首先引用区间算法来评价区间激励幅度对有源相控阵天线电性能的影响.同年,Anselmi等人[86]首先采用区间算法来评估区间激励相位的影响.在这两位的启发下,区间分析方法在天线设计领域的应用受到广泛的关注.但是,其本质的区间扩张效应阻碍了区间分析方法的广泛应用.为了解决这个问题,Zhou等人[87]提出了一种基于矩阵的区间法,对激励幅值误差进行阵列天线方向图的容差分析,取得了较好的效果.Tenuti等人[88]提出了一种基于闵可夫斯基求和算法的天线电性能区间确定方法,从算法的角度准确的评估了区间误差对有源相控阵天线电性能的影响.Peng等人[89]假设相控阵天线单元上存在不相关的随机相移误差,并使用泰勒级数展开推导出相控阵相移误差对天线方向性的影响关系.Kim等人[90]假设激励电流幅度比和相位差的不稳定性服从均值为零的均值高斯随机变量,基于一阶和二阶泰勒式展开定量分析了幅度比不稳定性和相位差不稳定性对交叉眼天线增益下降以及天线性能退化的影响.Du等人[91]建立了基于混沌多项式展开法的代理模型来快速预测随机干扰下天线的辐射远场辐射性能.并对随机变形下的偶极子天线进行了验证,结果表明与有限元仿真相比使用代理模型在保证计算精度的同时时间成本大大降低.吴琦等人[92,93]采用混沌多项式方法构造实验设计,获得了随机相位误差下天线阵列因子和最大波束方向的代理模型.为了量化随机馈电相位误差对阵列天线电性能的影响,利用插值的方法建立了混沌多项式系数与天线观测角之间的关系,从而显著降低了混沌多项式的计算成本.王从思、袁帅等人[94]建立了简洁的APAA电性能区间与阵元位置/激励相位区间误差间的积分泰勒代理模型,并提出了基于积分泰勒代理模型的APAA电性能区间确定方法,与当前流行的区间算法相比,当输入区间参数的区间宽度相同时,提出的方法能够大幅提高APAA功率方向图函数区间的计算精度.基于先验知识提出了同时存在阵元位置、激励幅度和相位区间误差时APAA电性能区间的高效确定算法. ...
Modeling two-element antenna array with random phase errors using analytic, Monte Carlo and polynomial chaos expansion methods
1
2019
... ①基于区间理论的分析方法.Rocca等人[85]于2013年首先引用区间算法来评价区间激励幅度对有源相控阵天线电性能的影响.同年,Anselmi等人[86]首先采用区间算法来评估区间激励相位的影响.在这两位的启发下,区间分析方法在天线设计领域的应用受到广泛的关注.但是,其本质的区间扩张效应阻碍了区间分析方法的广泛应用.为了解决这个问题,Zhou等人[87]提出了一种基于矩阵的区间法,对激励幅值误差进行阵列天线方向图的容差分析,取得了较好的效果.Tenuti等人[88]提出了一种基于闵可夫斯基求和算法的天线电性能区间确定方法,从算法的角度准确的评估了区间误差对有源相控阵天线电性能的影响.Peng等人[89]假设相控阵天线单元上存在不相关的随机相移误差,并使用泰勒级数展开推导出相控阵相移误差对天线方向性的影响关系.Kim等人[90]假设激励电流幅度比和相位差的不稳定性服从均值为零的均值高斯随机变量,基于一阶和二阶泰勒式展开定量分析了幅度比不稳定性和相位差不稳定性对交叉眼天线增益下降以及天线性能退化的影响.Du等人[91]建立了基于混沌多项式展开法的代理模型来快速预测随机干扰下天线的辐射远场辐射性能.并对随机变形下的偶极子天线进行了验证,结果表明与有限元仿真相比使用代理模型在保证计算精度的同时时间成本大大降低.吴琦等人[92,93]采用混沌多项式方法构造实验设计,获得了随机相位误差下天线阵列因子和最大波束方向的代理模型.为了量化随机馈电相位误差对阵列天线电性能的影响,利用插值的方法建立了混沌多项式系数与天线观测角之间的关系,从而显著降低了混沌多项式的计算成本.王从思、袁帅等人[94]建立了简洁的APAA电性能区间与阵元位置/激励相位区间误差间的积分泰勒代理模型,并提出了基于积分泰勒代理模型的APAA电性能区间确定方法,与当前流行的区间算法相比,当输入区间参数的区间宽度相同时,提出的方法能够大幅提高APAA功率方向图函数区间的计算精度.基于先验知识提出了同时存在阵元位置、激励幅度和相位区间误差时APAA电性能区间的高效确定算法. ...
Analysis of Planar Antenna Arrays with Random feeding Phase Errors using Hybrid Polynomial Chaos Expansion and Interpolation Methods
1
2021
... ①基于区间理论的分析方法.Rocca等人[85]于2013年首先引用区间算法来评价区间激励幅度对有源相控阵天线电性能的影响.同年,Anselmi等人[86]首先采用区间算法来评估区间激励相位的影响.在这两位的启发下,区间分析方法在天线设计领域的应用受到广泛的关注.但是,其本质的区间扩张效应阻碍了区间分析方法的广泛应用.为了解决这个问题,Zhou等人[87]提出了一种基于矩阵的区间法,对激励幅值误差进行阵列天线方向图的容差分析,取得了较好的效果.Tenuti等人[88]提出了一种基于闵可夫斯基求和算法的天线电性能区间确定方法,从算法的角度准确的评估了区间误差对有源相控阵天线电性能的影响.Peng等人[89]假设相控阵天线单元上存在不相关的随机相移误差,并使用泰勒级数展开推导出相控阵相移误差对天线方向性的影响关系.Kim等人[90]假设激励电流幅度比和相位差的不稳定性服从均值为零的均值高斯随机变量,基于一阶和二阶泰勒式展开定量分析了幅度比不稳定性和相位差不稳定性对交叉眼天线增益下降以及天线性能退化的影响.Du等人[91]建立了基于混沌多项式展开法的代理模型来快速预测随机干扰下天线的辐射远场辐射性能.并对随机变形下的偶极子天线进行了验证,结果表明与有限元仿真相比使用代理模型在保证计算精度的同时时间成本大大降低.吴琦等人[92,93]采用混沌多项式方法构造实验设计,获得了随机相位误差下天线阵列因子和最大波束方向的代理模型.为了量化随机馈电相位误差对阵列天线电性能的影响,利用插值的方法建立了混沌多项式系数与天线观测角之间的关系,从而显著降低了混沌多项式的计算成本.王从思、袁帅等人[94]建立了简洁的APAA电性能区间与阵元位置/激励相位区间误差间的积分泰勒代理模型,并提出了基于积分泰勒代理模型的APAA电性能区间确定方法,与当前流行的区间算法相比,当输入区间参数的区间宽度相同时,提出的方法能够大幅提高APAA功率方向图函数区间的计算精度.基于先验知识提出了同时存在阵元位置、激励幅度和相位区间误差时APAA电性能区间的高效确定算法. ...
考虑参数不确定性的有源相控阵天线机电耦合建模与稳健设计
1
2020
... ①基于区间理论的分析方法.Rocca等人[85]于2013年首先引用区间算法来评价区间激励幅度对有源相控阵天线电性能的影响.同年,Anselmi等人[86]首先采用区间算法来评估区间激励相位的影响.在这两位的启发下,区间分析方法在天线设计领域的应用受到广泛的关注.但是,其本质的区间扩张效应阻碍了区间分析方法的广泛应用.为了解决这个问题,Zhou等人[87]提出了一种基于矩阵的区间法,对激励幅值误差进行阵列天线方向图的容差分析,取得了较好的效果.Tenuti等人[88]提出了一种基于闵可夫斯基求和算法的天线电性能区间确定方法,从算法的角度准确的评估了区间误差对有源相控阵天线电性能的影响.Peng等人[89]假设相控阵天线单元上存在不相关的随机相移误差,并使用泰勒级数展开推导出相控阵相移误差对天线方向性的影响关系.Kim等人[90]假设激励电流幅度比和相位差的不稳定性服从均值为零的均值高斯随机变量,基于一阶和二阶泰勒式展开定量分析了幅度比不稳定性和相位差不稳定性对交叉眼天线增益下降以及天线性能退化的影响.Du等人[91]建立了基于混沌多项式展开法的代理模型来快速预测随机干扰下天线的辐射远场辐射性能.并对随机变形下的偶极子天线进行了验证,结果表明与有限元仿真相比使用代理模型在保证计算精度的同时时间成本大大降低.吴琦等人[92,93]采用混沌多项式方法构造实验设计,获得了随机相位误差下天线阵列因子和最大波束方向的代理模型.为了量化随机馈电相位误差对阵列天线电性能的影响,利用插值的方法建立了混沌多项式系数与天线观测角之间的关系,从而显著降低了混沌多项式的计算成本.王从思、袁帅等人[94]建立了简洁的APAA电性能区间与阵元位置/激励相位区间误差间的积分泰勒代理模型,并提出了基于积分泰勒代理模型的APAA电性能区间确定方法,与当前流行的区间算法相比,当输入区间参数的区间宽度相同时,提出的方法能够大幅提高APAA功率方向图函数区间的计算精度.基于先验知识提出了同时存在阵元位置、激励幅度和相位区间误差时APAA电性能区间的高效确定算法. ...
考虑参数不确定性的有源相控阵天线机电耦合建模与稳健设计
1
2020
... ①基于区间理论的分析方法.Rocca等人[85]于2013年首先引用区间算法来评价区间激励幅度对有源相控阵天线电性能的影响.同年,Anselmi等人[86]首先采用区间算法来评估区间激励相位的影响.在这两位的启发下,区间分析方法在天线设计领域的应用受到广泛的关注.但是,其本质的区间扩张效应阻碍了区间分析方法的广泛应用.为了解决这个问题,Zhou等人[87]提出了一种基于矩阵的区间法,对激励幅值误差进行阵列天线方向图的容差分析,取得了较好的效果.Tenuti等人[88]提出了一种基于闵可夫斯基求和算法的天线电性能区间确定方法,从算法的角度准确的评估了区间误差对有源相控阵天线电性能的影响.Peng等人[89]假设相控阵天线单元上存在不相关的随机相移误差,并使用泰勒级数展开推导出相控阵相移误差对天线方向性的影响关系.Kim等人[90]假设激励电流幅度比和相位差的不稳定性服从均值为零的均值高斯随机变量,基于一阶和二阶泰勒式展开定量分析了幅度比不稳定性和相位差不稳定性对交叉眼天线增益下降以及天线性能退化的影响.Du等人[91]建立了基于混沌多项式展开法的代理模型来快速预测随机干扰下天线的辐射远场辐射性能.并对随机变形下的偶极子天线进行了验证,结果表明与有限元仿真相比使用代理模型在保证计算精度的同时时间成本大大降低.吴琦等人[92,93]采用混沌多项式方法构造实验设计,获得了随机相位误差下天线阵列因子和最大波束方向的代理模型.为了量化随机馈电相位误差对阵列天线电性能的影响,利用插值的方法建立了混沌多项式系数与天线观测角之间的关系,从而显著降低了混沌多项式的计算成本.王从思、袁帅等人[94]建立了简洁的APAA电性能区间与阵元位置/激励相位区间误差间的积分泰勒代理模型,并提出了基于积分泰勒代理模型的APAA电性能区间确定方法,与当前流行的区间算法相比,当输入区间参数的区间宽度相同时,提出的方法能够大幅提高APAA功率方向图函数区间的计算精度.基于先验知识提出了同时存在阵元位置、激励幅度和相位区间误差时APAA电性能区间的高效确定算法. ...
The effect of aperture errors on the antenna radiation pattern
1
1952
... ②基于概率统计的分析方法.早在1952年,Ruze[95]便率先利用概率统计方法研究了孔径误差对天线方向图的影响,同时研究了激励电流幅相误差对天线副瓣电平的影响.Elliott[96]推导了天线副瓣电平误差的表达式,建立了幅相随机误差方差与天线副瓣电平的关系式,探索了空间馈电相控阵天线的远区副瓣电平的抬高原因.Rondinelli[97]研究了幅相随机误差影响下的天线副瓣电平和波束指向的变化情况.Kaplan[98]研究了幅相随机误差对线性阵列天线的副瓣电平、方向性和波束宽度的影响,并给出了误差与副瓣电平的关系曲线.Hsiao[99]将最大副瓣电平作为阵元不确定性参数的函数,然后利用概率统计方法研制出设计曲线,使得设计者可以选择一个预期的最大副瓣电平,以确定相应的参数容差. ...
Mechanical and electrical tolerances for two-dimensional scanning antenna arrays
1
1958
... ②基于概率统计的分析方法.早在1952年,Ruze[95]便率先利用概率统计方法研究了孔径误差对天线方向图的影响,同时研究了激励电流幅相误差对天线副瓣电平的影响.Elliott[96]推导了天线副瓣电平误差的表达式,建立了幅相随机误差方差与天线副瓣电平的关系式,探索了空间馈电相控阵天线的远区副瓣电平的抬高原因.Rondinelli[97]研究了幅相随机误差影响下的天线副瓣电平和波束指向的变化情况.Kaplan[98]研究了幅相随机误差对线性阵列天线的副瓣电平、方向性和波束宽度的影响,并给出了误差与副瓣电平的关系曲线.Hsiao[99]将最大副瓣电平作为阵元不确定性参数的函数,然后利用概率统计方法研制出设计曲线,使得设计者可以选择一个预期的最大副瓣电平,以确定相应的参数容差. ...
Effects of random errors on the performance of antenna arrays of many elements
1
1966
... ②基于概率统计的分析方法.早在1952年,Ruze[95]便率先利用概率统计方法研究了孔径误差对天线方向图的影响,同时研究了激励电流幅相误差对天线副瓣电平的影响.Elliott[96]推导了天线副瓣电平误差的表达式,建立了幅相随机误差方差与天线副瓣电平的关系式,探索了空间馈电相控阵天线的远区副瓣电平的抬高原因.Rondinelli[97]研究了幅相随机误差影响下的天线副瓣电平和波束指向的变化情况.Kaplan[98]研究了幅相随机误差对线性阵列天线的副瓣电平、方向性和波束宽度的影响,并给出了误差与副瓣电平的关系曲线.Hsiao[99]将最大副瓣电平作为阵元不确定性参数的函数,然后利用概率统计方法研制出设计曲线,使得设计者可以选择一个预期的最大副瓣电平,以确定相应的参数容差. ...
Predicting antenna sidelobe performance
1
1986
... ②基于概率统计的分析方法.早在1952年,Ruze[95]便率先利用概率统计方法研究了孔径误差对天线方向图的影响,同时研究了激励电流幅相误差对天线副瓣电平的影响.Elliott[96]推导了天线副瓣电平误差的表达式,建立了幅相随机误差方差与天线副瓣电平的关系式,探索了空间馈电相控阵天线的远区副瓣电平的抬高原因.Rondinelli[97]研究了幅相随机误差影响下的天线副瓣电平和波束指向的变化情况.Kaplan[98]研究了幅相随机误差对线性阵列天线的副瓣电平、方向性和波束宽度的影响,并给出了误差与副瓣电平的关系曲线.Hsiao[99]将最大副瓣电平作为阵元不确定性参数的函数,然后利用概率统计方法研制出设计曲线,使得设计者可以选择一个预期的最大副瓣电平,以确定相应的参数容差. ...
Array Sidelobes, Error Tolerance, Gain, and Beamwidth
1
1984
... ②基于概率统计的分析方法.早在1952年,Ruze[95]便率先利用概率统计方法研究了孔径误差对天线方向图的影响,同时研究了激励电流幅相误差对天线副瓣电平的影响.Elliott[96]推导了天线副瓣电平误差的表达式,建立了幅相随机误差方差与天线副瓣电平的关系式,探索了空间馈电相控阵天线的远区副瓣电平的抬高原因.Rondinelli[97]研究了幅相随机误差影响下的天线副瓣电平和波束指向的变化情况.Kaplan[98]研究了幅相随机误差对线性阵列天线的副瓣电平、方向性和波束宽度的影响,并给出了误差与副瓣电平的关系曲线.Hsiao[99]将最大副瓣电平作为阵元不确定性参数的函数,然后利用概率统计方法研制出设计曲线,使得设计者可以选择一个预期的最大副瓣电平,以确定相应的参数容差. ...
Impact of statistical errors on active phased-array antenna performance
1
2007
... ③基于数值仿真的分析方法.Lange[100]在分析馈电幅相随机误差影响时对比了统计抽样方法和线性分析方法的不同.Lee等人[101]采用蒙特卡洛方法确定了激励电流幅度和相位误差的公差.Sascha等人[102]利用软件分析了激励电流的相位误差对天线方向图的影响.张士选等人[103]结合计算机程序模拟了激励电流的分布误差,并计算了天线的远场方向图.周强峰等人[104]结合粒子群算法和混沌技术,建立了阵列天线电性能处于最坏情况下的容差分析数学模型,取得了良好的效果. ...
Decision of error tolerance in array element by the Monte Carlo method
1
2005
... ③基于数值仿真的分析方法.Lange[100]在分析馈电幅相随机误差影响时对比了统计抽样方法和线性分析方法的不同.Lee等人[101]采用蒙特卡洛方法确定了激励电流幅度和相位误差的公差.Sascha等人[102]利用软件分析了激励电流的相位误差对天线方向图的影响.张士选等人[103]结合计算机程序模拟了激励电流的分布误差,并计算了天线的远场方向图.周强峰等人[104]结合粒子群算法和混沌技术,建立了阵列天线电性能处于最坏情况下的容差分析数学模型,取得了良好的效果. ...
A quantitative analysis of how phase errors affect the beam quality of phased arrays
1
2010
... ③基于数值仿真的分析方法.Lange[100]在分析馈电幅相随机误差影响时对比了统计抽样方法和线性分析方法的不同.Lee等人[101]采用蒙特卡洛方法确定了激励电流幅度和相位误差的公差.Sascha等人[102]利用软件分析了激励电流的相位误差对天线方向图的影响.张士选等人[103]结合计算机程序模拟了激励电流的分布误差,并计算了天线的远场方向图.周强峰等人[104]结合粒子群算法和混沌技术,建立了阵列天线电性能处于最坏情况下的容差分析数学模型,取得了良好的效果. ...
阵列天线口径幅相误差分析
1
1998
... ③基于数值仿真的分析方法.Lange[100]在分析馈电幅相随机误差影响时对比了统计抽样方法和线性分析方法的不同.Lee等人[101]采用蒙特卡洛方法确定了激励电流幅度和相位误差的公差.Sascha等人[102]利用软件分析了激励电流的相位误差对天线方向图的影响.张士选等人[103]结合计算机程序模拟了激励电流的分布误差,并计算了天线的远场方向图.周强峰等人[104]结合粒子群算法和混沌技术,建立了阵列天线电性能处于最坏情况下的容差分析数学模型,取得了良好的效果. ...
阵列天线口径幅相误差分析
1
1998
... ③基于数值仿真的分析方法.Lange[100]在分析馈电幅相随机误差影响时对比了统计抽样方法和线性分析方法的不同.Lee等人[101]采用蒙特卡洛方法确定了激励电流幅度和相位误差的公差.Sascha等人[102]利用软件分析了激励电流的相位误差对天线方向图的影响.张士选等人[103]结合计算机程序模拟了激励电流的分布误差,并计算了天线的远场方向图.周强峰等人[104]结合粒子群算法和混沌技术,建立了阵列天线电性能处于最坏情况下的容差分析数学模型,取得了良好的效果. ...
基于混沌粒子群算法的阵列天线容差分析
1
2011
... ③基于数值仿真的分析方法.Lange[100]在分析馈电幅相随机误差影响时对比了统计抽样方法和线性分析方法的不同.Lee等人[101]采用蒙特卡洛方法确定了激励电流幅度和相位误差的公差.Sascha等人[102]利用软件分析了激励电流的相位误差对天线方向图的影响.张士选等人[103]结合计算机程序模拟了激励电流的分布误差,并计算了天线的远场方向图.周强峰等人[104]结合粒子群算法和混沌技术,建立了阵列天线电性能处于最坏情况下的容差分析数学模型,取得了良好的效果. ...
基于混沌粒子群算法的阵列天线容差分析
1
2011
... ③基于数值仿真的分析方法.Lange[100]在分析馈电幅相随机误差影响时对比了统计抽样方法和线性分析方法的不同.Lee等人[101]采用蒙特卡洛方法确定了激励电流幅度和相位误差的公差.Sascha等人[102]利用软件分析了激励电流的相位误差对天线方向图的影响.张士选等人[103]结合计算机程序模拟了激励电流的分布误差,并计算了天线的远场方向图.周强峰等人[104]结合粒子群算法和混沌技术,建立了阵列天线电性能处于最坏情况下的容差分析数学模型,取得了良好的效果. ...
Joint radar and communication: A survey
1
2020
... 雷达通信的概念约在21世纪初被提出来[105].Hall等人研究了损耗因子对雷达探测性能的影响,深入讨论了雷达虚警概率、脉冲积累与雷达探测性能的关系.Blake[106]研究了关于雷达作用距离方程估算问题.该方程总结了之前雷达方程的优点,并引入了很多外界因素诸如噪声温度、多路径干涉等,给出了较准确的雷达距离方程,很好的完善了该方程.Skolnik[107]完善了雷达探测距离方程,主要讨论了雷达环境因素对雷达探测距离的影响.Brenna等人[108]分析了雷达探测精度的方法,针对信号样本提出了很好的方法.Neset等人[109]推导出了天线幅相误差和雷达波束指向精度的定量关系.Hsiao[110]提出了波束指向和3 dB波瓣宽度对雷达探测性能的影响,指出了低副瓣会有较好的容差. ...
Recent advancements in basic radar range calculation technique
1
1961
... 雷达通信的概念约在21世纪初被提出来[105].Hall等人研究了损耗因子对雷达探测性能的影响,深入讨论了雷达虚警概率、脉冲积累与雷达探测性能的关系.Blake[106]研究了关于雷达作用距离方程估算问题.该方程总结了之前雷达方程的优点,并引入了很多外界因素诸如噪声温度、多路径干涉等,给出了较准确的雷达距离方程,很好的完善了该方程.Skolnik[107]完善了雷达探测距离方程,主要讨论了雷达环境因素对雷达探测距离的影响.Brenna等人[108]分析了雷达探测精度的方法,针对信号样本提出了很好的方法.Neset等人[109]推导出了天线幅相误差和雷达波束指向精度的定量关系.Hsiao[110]提出了波束指向和3 dB波瓣宽度对雷达探测性能的影响,指出了低副瓣会有较好的容差. ...
An Introduction to Impulse Radar
1
1990
... 雷达通信的概念约在21世纪初被提出来[105].Hall等人研究了损耗因子对雷达探测性能的影响,深入讨论了雷达虚警概率、脉冲积累与雷达探测性能的关系.Blake[106]研究了关于雷达作用距离方程估算问题.该方程总结了之前雷达方程的优点,并引入了很多外界因素诸如噪声温度、多路径干涉等,给出了较准确的雷达距离方程,很好的完善了该方程.Skolnik[107]完善了雷达探测距离方程,主要讨论了雷达环境因素对雷达探测距离的影响.Brenna等人[108]分析了雷达探测精度的方法,针对信号样本提出了很好的方法.Neset等人[109]推导出了天线幅相误差和雷达波束指向精度的定量关系.Hsiao[110]提出了波束指向和3 dB波瓣宽度对雷达探测性能的影响,指出了低副瓣会有较好的容差. ...
Optimum processing of unequally spaced radar pulse trains for clutter rejection
1
1968
... 雷达通信的概念约在21世纪初被提出来[105].Hall等人研究了损耗因子对雷达探测性能的影响,深入讨论了雷达虚警概率、脉冲积累与雷达探测性能的关系.Blake[106]研究了关于雷达作用距离方程估算问题.该方程总结了之前雷达方程的优点,并引入了很多外界因素诸如噪声温度、多路径干涉等,给出了较准确的雷达距离方程,很好的完善了该方程.Skolnik[107]完善了雷达探测距离方程,主要讨论了雷达环境因素对雷达探测距离的影响.Brenna等人[108]分析了雷达探测精度的方法,针对信号样本提出了很好的方法.Neset等人[109]推导出了天线幅相误差和雷达波束指向精度的定量关系.Hsiao[110]提出了波束指向和3 dB波瓣宽度对雷达探测性能的影响,指出了低副瓣会有较好的容差. ...
A study of tracking accuracy in monopulse phased arrays
1
1962
... 雷达通信的概念约在21世纪初被提出来[105].Hall等人研究了损耗因子对雷达探测性能的影响,深入讨论了雷达虚警概率、脉冲积累与雷达探测性能的关系.Blake[106]研究了关于雷达作用距离方程估算问题.该方程总结了之前雷达方程的优点,并引入了很多外界因素诸如噪声温度、多路径干涉等,给出了较准确的雷达距离方程,很好的完善了该方程.Skolnik[107]完善了雷达探测距离方程,主要讨论了雷达环境因素对雷达探测距离的影响.Brenna等人[108]分析了雷达探测精度的方法,针对信号样本提出了很好的方法.Neset等人[109]推导出了天线幅相误差和雷达波束指向精度的定量关系.Hsiao[110]提出了波束指向和3 dB波瓣宽度对雷达探测性能的影响,指出了低副瓣会有较好的容差. ...
Design of error tolerance of a phased array
1
1985
... 雷达通信的概念约在21世纪初被提出来[105].Hall等人研究了损耗因子对雷达探测性能的影响,深入讨论了雷达虚警概率、脉冲积累与雷达探测性能的关系.Blake[106]研究了关于雷达作用距离方程估算问题.该方程总结了之前雷达方程的优点,并引入了很多外界因素诸如噪声温度、多路径干涉等,给出了较准确的雷达距离方程,很好的完善了该方程.Skolnik[107]完善了雷达探测距离方程,主要讨论了雷达环境因素对雷达探测距离的影响.Brenna等人[108]分析了雷达探测精度的方法,针对信号样本提出了很好的方法.Neset等人[109]推导出了天线幅相误差和雷达波束指向精度的定量关系.Hsiao[110]提出了波束指向和3 dB波瓣宽度对雷达探测性能的影响,指出了低副瓣会有较好的容差. ...
雷达结构变形与探测性能的机电耦合建模与优化设计
1
2019
... 以机载APAR天线为例,其中影响机载雷达探测性能的主要性能指标包括雷达最大探测距离、雷达分辨特性以及雷达探测精度等.西安电子科技大学团队建立了从阵列天线结构形变到天线的电性能指标再到雷达的主要探测性能的联系,即通过阵列天线阵元位置误差,以达到快速预测雷达的探测性能的目的[111].主要开展了以下三方面的研究:①建立雷达最远探测距离与天线结构形变的耦合模型;②雷达距离分辨变化率及雷达速度分辨率与天线阵面变形量的耦合模型;③雷达测距精度及雷达测角精度与天线阵面结构变形的机电热耦合模型. ...
雷达结构变形与探测性能的机电耦合建模与优化设计
1
2019
... 以机载APAR天线为例,其中影响机载雷达探测性能的主要性能指标包括雷达最大探测距离、雷达分辨特性以及雷达探测精度等.西安电子科技大学团队建立了从阵列天线结构形变到天线的电性能指标再到雷达的主要探测性能的联系,即通过阵列天线阵元位置误差,以达到快速预测雷达的探测性能的目的[111].主要开展了以下三方面的研究:①建立雷达最远探测距离与天线结构形变的耦合模型;②雷达距离分辨变化率及雷达速度分辨率与天线阵面变形量的耦合模型;③雷达测距精度及雷达测角精度与天线阵面结构变形的机电热耦合模型. ...
Ultrawideband double rhombus antenna with stable radiation patterns for phased array applications
1
2007
... 服役环境导致天线结构变形时,天线阵元位置误差在降低天线辐射性能的同时,阵元反射出的散射波在空间的相位分布也会发生变化,从而使天线的散射性能也发生改变.目前的研究主要集中在对天线辐射性能的分析与综合[112],对散射性能的研究较少.APAA的散射场具有结构模式和天线模式两种类型,两者的矢量叠加构成了APAA的RCS,天线结构模式项、天线模式项以及两者之间的相位差解析计算通常十分复杂.Lu等人[113]将RWG基函数的矩量法和天线电场积分方程结合研究了阵列天线的散射场.Yuan等人[114]为计算任意形状微带贴片天线的散射性能,给出了一种综合预修正快速傅立叶变化和离散复镜像的方法.Tanaka等人[115]基于矩量法,分析了锥形缝隙阵列天线的散射场,并与测量结果进行了对比.池越等人[116]在忽略天线阵元互耦合边缘效应的情况下,将阵列天线的散射场表示为天线阵元因子和阵列散射因子的乘积.以上研究工作为天线散射场的计算和分析提供了一定的基础,然而,并未考虑天线结构存在结构误差影响时,天线散射场的变化情况.西安电子科技大学团队建立了APAA的结构与散射阵因子耦合模型,研究了天线单元位置误差对增益及RCS的综合影响,并在以上基础上应用粒子群优化算法,优化了阵面所有辐射单元的安装高度,在保证APAA辐射性能的同时,有效缩减了RCS[117]. ...
Optimum spatial arrangement of array elements for suppression of grating-lobes of radar cross section
1
2010
... 服役环境导致天线结构变形时,天线阵元位置误差在降低天线辐射性能的同时,阵元反射出的散射波在空间的相位分布也会发生变化,从而使天线的散射性能也发生改变.目前的研究主要集中在对天线辐射性能的分析与综合[112],对散射性能的研究较少.APAA的散射场具有结构模式和天线模式两种类型,两者的矢量叠加构成了APAA的RCS,天线结构模式项、天线模式项以及两者之间的相位差解析计算通常十分复杂.Lu等人[113]将RWG基函数的矩量法和天线电场积分方程结合研究了阵列天线的散射场.Yuan等人[114]为计算任意形状微带贴片天线的散射性能,给出了一种综合预修正快速傅立叶变化和离散复镜像的方法.Tanaka等人[115]基于矩量法,分析了锥形缝隙阵列天线的散射场,并与测量结果进行了对比.池越等人[116]在忽略天线阵元互耦合边缘效应的情况下,将阵列天线的散射场表示为天线阵元因子和阵列散射因子的乘积.以上研究工作为天线散射场的计算和分析提供了一定的基础,然而,并未考虑天线结构存在结构误差影响时,天线散射场的变化情况.西安电子科技大学团队建立了APAA的结构与散射阵因子耦合模型,研究了天线单元位置误差对增益及RCS的综合影响,并在以上基础上应用粒子群优化算法,优化了阵面所有辐射单元的安装高度,在保证APAA辐射性能的同时,有效缩减了RCS[117]. ...
A fast analysis of scattering and radiation of large microstrip antenna arrays
1
2003
... 服役环境导致天线结构变形时,天线阵元位置误差在降低天线辐射性能的同时,阵元反射出的散射波在空间的相位分布也会发生变化,从而使天线的散射性能也发生改变.目前的研究主要集中在对天线辐射性能的分析与综合[112],对散射性能的研究较少.APAA的散射场具有结构模式和天线模式两种类型,两者的矢量叠加构成了APAA的RCS,天线结构模式项、天线模式项以及两者之间的相位差解析计算通常十分复杂.Lu等人[113]将RWG基函数的矩量法和天线电场积分方程结合研究了阵列天线的散射场.Yuan等人[114]为计算任意形状微带贴片天线的散射性能,给出了一种综合预修正快速傅立叶变化和离散复镜像的方法.Tanaka等人[115]基于矩量法,分析了锥形缝隙阵列天线的散射场,并与测量结果进行了对比.池越等人[116]在忽略天线阵元互耦合边缘效应的情况下,将阵列天线的散射场表示为天线阵元因子和阵列散射因子的乘积.以上研究工作为天线散射场的计算和分析提供了一定的基础,然而,并未考虑天线结构存在结构误差影响时,天线散射场的变化情况.西安电子科技大学团队建立了APAA的结构与散射阵因子耦合模型,研究了天线单元位置误差对增益及RCS的综合影响,并在以上基础上应用粒子群优化算法,优化了阵面所有辐射单元的安装高度,在保证APAA辐射性能的同时,有效缩减了RCS[117]. ...
MoM analysis of radiation and scattering of broadband array Antenna
1
2013
... 服役环境导致天线结构变形时,天线阵元位置误差在降低天线辐射性能的同时,阵元反射出的散射波在空间的相位分布也会发生变化,从而使天线的散射性能也发生改变.目前的研究主要集中在对天线辐射性能的分析与综合[112],对散射性能的研究较少.APAA的散射场具有结构模式和天线模式两种类型,两者的矢量叠加构成了APAA的RCS,天线结构模式项、天线模式项以及两者之间的相位差解析计算通常十分复杂.Lu等人[113]将RWG基函数的矩量法和天线电场积分方程结合研究了阵列天线的散射场.Yuan等人[114]为计算任意形状微带贴片天线的散射性能,给出了一种综合预修正快速傅立叶变化和离散复镜像的方法.Tanaka等人[115]基于矩量法,分析了锥形缝隙阵列天线的散射场,并与测量结果进行了对比.池越等人[116]在忽略天线阵元互耦合边缘效应的情况下,将阵列天线的散射场表示为天线阵元因子和阵列散射因子的乘积.以上研究工作为天线散射场的计算和分析提供了一定的基础,然而,并未考虑天线结构存在结构误差影响时,天线散射场的变化情况.西安电子科技大学团队建立了APAA的结构与散射阵因子耦合模型,研究了天线单元位置误差对增益及RCS的综合影响,并在以上基础上应用粒子群优化算法,优化了阵面所有辐射单元的安装高度,在保证APAA辐射性能的同时,有效缩减了RCS[117]. ...
基于免疫克隆选择算法的天线方向图综合技术研究
1
2009
... 服役环境导致天线结构变形时,天线阵元位置误差在降低天线辐射性能的同时,阵元反射出的散射波在空间的相位分布也会发生变化,从而使天线的散射性能也发生改变.目前的研究主要集中在对天线辐射性能的分析与综合[112],对散射性能的研究较少.APAA的散射场具有结构模式和天线模式两种类型,两者的矢量叠加构成了APAA的RCS,天线结构模式项、天线模式项以及两者之间的相位差解析计算通常十分复杂.Lu等人[113]将RWG基函数的矩量法和天线电场积分方程结合研究了阵列天线的散射场.Yuan等人[114]为计算任意形状微带贴片天线的散射性能,给出了一种综合预修正快速傅立叶变化和离散复镜像的方法.Tanaka等人[115]基于矩量法,分析了锥形缝隙阵列天线的散射场,并与测量结果进行了对比.池越等人[116]在忽略天线阵元互耦合边缘效应的情况下,将阵列天线的散射场表示为天线阵元因子和阵列散射因子的乘积.以上研究工作为天线散射场的计算和分析提供了一定的基础,然而,并未考虑天线结构存在结构误差影响时,天线散射场的变化情况.西安电子科技大学团队建立了APAA的结构与散射阵因子耦合模型,研究了天线单元位置误差对增益及RCS的综合影响,并在以上基础上应用粒子群优化算法,优化了阵面所有辐射单元的安装高度,在保证APAA辐射性能的同时,有效缩减了RCS[117]. ...
基于免疫克隆选择算法的天线方向图综合技术研究
1
2009
... 服役环境导致天线结构变形时,天线阵元位置误差在降低天线辐射性能的同时,阵元反射出的散射波在空间的相位分布也会发生变化,从而使天线的散射性能也发生改变.目前的研究主要集中在对天线辐射性能的分析与综合[112],对散射性能的研究较少.APAA的散射场具有结构模式和天线模式两种类型,两者的矢量叠加构成了APAA的RCS,天线结构模式项、天线模式项以及两者之间的相位差解析计算通常十分复杂.Lu等人[113]将RWG基函数的矩量法和天线电场积分方程结合研究了阵列天线的散射场.Yuan等人[114]为计算任意形状微带贴片天线的散射性能,给出了一种综合预修正快速傅立叶变化和离散复镜像的方法.Tanaka等人[115]基于矩量法,分析了锥形缝隙阵列天线的散射场,并与测量结果进行了对比.池越等人[116]在忽略天线阵元互耦合边缘效应的情况下,将阵列天线的散射场表示为天线阵元因子和阵列散射因子的乘积.以上研究工作为天线散射场的计算和分析提供了一定的基础,然而,并未考虑天线结构存在结构误差影响时,天线散射场的变化情况.西安电子科技大学团队建立了APAA的结构与散射阵因子耦合模型,研究了天线单元位置误差对增益及RCS的综合影响,并在以上基础上应用粒子群优化算法,优化了阵面所有辐射单元的安装高度,在保证APAA辐射性能的同时,有效缩减了RCS[117]. ...
阵列天线结构变形与RCS耦合建模及综合性能分析
3
2014
... 服役环境导致天线结构变形时,天线阵元位置误差在降低天线辐射性能的同时,阵元反射出的散射波在空间的相位分布也会发生变化,从而使天线的散射性能也发生改变.目前的研究主要集中在对天线辐射性能的分析与综合[112],对散射性能的研究较少.APAA的散射场具有结构模式和天线模式两种类型,两者的矢量叠加构成了APAA的RCS,天线结构模式项、天线模式项以及两者之间的相位差解析计算通常十分复杂.Lu等人[113]将RWG基函数的矩量法和天线电场积分方程结合研究了阵列天线的散射场.Yuan等人[114]为计算任意形状微带贴片天线的散射性能,给出了一种综合预修正快速傅立叶变化和离散复镜像的方法.Tanaka等人[115]基于矩量法,分析了锥形缝隙阵列天线的散射场,并与测量结果进行了对比.池越等人[116]在忽略天线阵元互耦合边缘效应的情况下,将阵列天线的散射场表示为天线阵元因子和阵列散射因子的乘积.以上研究工作为天线散射场的计算和分析提供了一定的基础,然而,并未考虑天线结构存在结构误差影响时,天线散射场的变化情况.西安电子科技大学团队建立了APAA的结构与散射阵因子耦合模型,研究了天线单元位置误差对增益及RCS的综合影响,并在以上基础上应用粒子群优化算法,优化了阵面所有辐射单元的安装高度,在保证APAA辐射性能的同时,有效缩减了RCS[117]. ...
... 可以通过调整天线结构和阵元位置实现阵列天线辐射和散射性能的综合最优.张帅等人[127]通过调整阵元间距优化了阵列天线的辐射和散射特性.仿真结果表明,辐射方向图峰值副瓣电平降低,单站RCS的栅瓣得到了有效抑制.Wang等人[128]将电场积分方程及RWG基函数的矩量法结合对天线几何参数进行优化,在满足阵列天线的辐射性能的同时,降低了RCS.丛丽丽[129]将具有各向异性的超表面单元在传统金属接地板周围交错布阵,同时采用mushroom结构作为天线辐射口径,在提升天线辐射性能的同时,实现了宽带带内、带外RCS减缩.以上都为传统优化方式,一般只能对RCS散射峰值进行缩减,存在RCS主瓣优化效果不佳,机械结构设计与制造加工困难等问题.王伟锋等人[117]提出了一种简单、有效、快速的兼顾辐射和散射性能的APAA综合设计方法,通过建立APAA散射因子RCS结构与电磁耦合模型,并利用PSO优化算法对辐射单元安装高度进行优化调整,结果表明可以在满足辐射性能要求同时大幅缩减RCS.康明魁等人[62]从机电热耦合的角度去研究阵元位置安装随机误差的影响机理,利用三角形栅格平面阵的结构-电磁耦合模型,通过大量数据计算,得到了不同尺寸的阵面在不同工况(平面度标准差和安装精度标准差的不同组合)下,天线的增益损失、最大副瓣电平、波束宽度和波束指向偏差,并给出了它们随阵元数的变化曲线.其中,工况1~9分别为 ...
... 目前有很多学者选择了多种方式进行了稀疏阵的设计.Khan等人[148]通过子孔径天线划分的方法,在满足全向辐射单元假设的前提下,实现了线阵的稀疏优化布阵.杨志伟等人[149]利用最小二乘方法拟合不同多普勒通道主特征矢量的绝对相位特征来获得相位中心的估计,从何实现机翼共形阵列的阵元位置估计.同时遗传算法和粒子群算法在稀疏阵列设计中也得到了广泛的应用[150].李龙军等人[151]将共形阵列天线稀疏优化问题转换成为稀疏矩阵的线性回归问题.通过欧拉旋转定理,建立共形阵列天线导向矢量模型,以同一平面上阵元天线的方向图作为目标任务进行稀疏学习,建立了基于多任务学习的共形阵列天线稀疏优化模型.西安电子科技大学团队为了提高雷达的隐身性能,建立了稀疏阵天线辐射和散射性能机电耦合模型[117],并在此基础上开展了稀疏阵天线的阵元排布方式、位置误差分析、低副瓣实现以及公差设计的研究. ...
阵列天线结构变形与RCS耦合建模及综合性能分析
3
2014
... 服役环境导致天线结构变形时,天线阵元位置误差在降低天线辐射性能的同时,阵元反射出的散射波在空间的相位分布也会发生变化,从而使天线的散射性能也发生改变.目前的研究主要集中在对天线辐射性能的分析与综合[112],对散射性能的研究较少.APAA的散射场具有结构模式和天线模式两种类型,两者的矢量叠加构成了APAA的RCS,天线结构模式项、天线模式项以及两者之间的相位差解析计算通常十分复杂.Lu等人[113]将RWG基函数的矩量法和天线电场积分方程结合研究了阵列天线的散射场.Yuan等人[114]为计算任意形状微带贴片天线的散射性能,给出了一种综合预修正快速傅立叶变化和离散复镜像的方法.Tanaka等人[115]基于矩量法,分析了锥形缝隙阵列天线的散射场,并与测量结果进行了对比.池越等人[116]在忽略天线阵元互耦合边缘效应的情况下,将阵列天线的散射场表示为天线阵元因子和阵列散射因子的乘积.以上研究工作为天线散射场的计算和分析提供了一定的基础,然而,并未考虑天线结构存在结构误差影响时,天线散射场的变化情况.西安电子科技大学团队建立了APAA的结构与散射阵因子耦合模型,研究了天线单元位置误差对增益及RCS的综合影响,并在以上基础上应用粒子群优化算法,优化了阵面所有辐射单元的安装高度,在保证APAA辐射性能的同时,有效缩减了RCS[117]. ...
... 可以通过调整天线结构和阵元位置实现阵列天线辐射和散射性能的综合最优.张帅等人[127]通过调整阵元间距优化了阵列天线的辐射和散射特性.仿真结果表明,辐射方向图峰值副瓣电平降低,单站RCS的栅瓣得到了有效抑制.Wang等人[128]将电场积分方程及RWG基函数的矩量法结合对天线几何参数进行优化,在满足阵列天线的辐射性能的同时,降低了RCS.丛丽丽[129]将具有各向异性的超表面单元在传统金属接地板周围交错布阵,同时采用mushroom结构作为天线辐射口径,在提升天线辐射性能的同时,实现了宽带带内、带外RCS减缩.以上都为传统优化方式,一般只能对RCS散射峰值进行缩减,存在RCS主瓣优化效果不佳,机械结构设计与制造加工困难等问题.王伟锋等人[117]提出了一种简单、有效、快速的兼顾辐射和散射性能的APAA综合设计方法,通过建立APAA散射因子RCS结构与电磁耦合模型,并利用PSO优化算法对辐射单元安装高度进行优化调整,结果表明可以在满足辐射性能要求同时大幅缩减RCS.康明魁等人[62]从机电热耦合的角度去研究阵元位置安装随机误差的影响机理,利用三角形栅格平面阵的结构-电磁耦合模型,通过大量数据计算,得到了不同尺寸的阵面在不同工况(平面度标准差和安装精度标准差的不同组合)下,天线的增益损失、最大副瓣电平、波束宽度和波束指向偏差,并给出了它们随阵元数的变化曲线.其中,工况1~9分别为 ...
... 目前有很多学者选择了多种方式进行了稀疏阵的设计.Khan等人[148]通过子孔径天线划分的方法,在满足全向辐射单元假设的前提下,实现了线阵的稀疏优化布阵.杨志伟等人[149]利用最小二乘方法拟合不同多普勒通道主特征矢量的绝对相位特征来获得相位中心的估计,从何实现机翼共形阵列的阵元位置估计.同时遗传算法和粒子群算法在稀疏阵列设计中也得到了广泛的应用[150].李龙军等人[151]将共形阵列天线稀疏优化问题转换成为稀疏矩阵的线性回归问题.通过欧拉旋转定理,建立共形阵列天线导向矢量模型,以同一平面上阵元天线的方向图作为目标任务进行稀疏学习,建立了基于多任务学习的共形阵列天线稀疏优化模型.西安电子科技大学团队为了提高雷达的隐身性能,建立了稀疏阵天线辐射和散射性能机电耦合模型[117],并在此基础上开展了稀疏阵天线的阵元排布方式、位置误差分析、低副瓣实现以及公差设计的研究. ...
大型相控阵雷达天线阵面结构精度分析及控制
1
2017

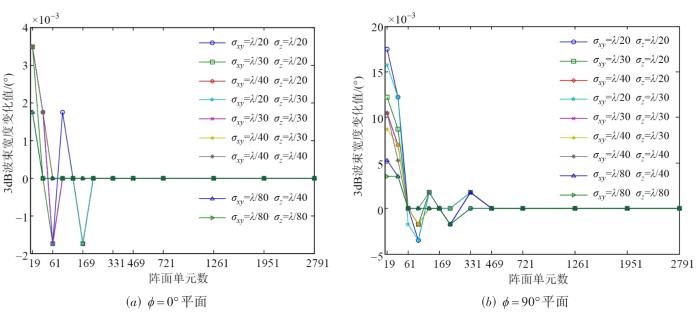

... 天线的制造精度对天线辐射性能有较大的影响.近年来,有很多学者针对机构精度与天线电性能之间的耦合关系展开了研究.苏力争等人[118]从随机误差与系统误差两方面分析了结构精度对天线极化特性的影响.胡雪梅等人[119]通过建立天线阵面结构误差与天线电性能之间的结构-电磁耦合模型,给出了天线平面度和阵元安装精度与天线电性能之间的关联关系.Wang[120]分析了机械误差和结构变形对平面天线性能的影响,并详细计算了二种变形模式对相控阵天线法向和扫描副瓣性能的影响.Zaitsev等人[121]量化了Z向起伏对天线波束指向、副瓣电平、增益等性能的影响.刘炳辉等人[122]结合雷达结构中与电讯高度关联的阵面表面精度、天线座轴系精度、阵面位置精度和标校精度,逐个分析了各误差影响因素对结构精度的影响. ...
大型相控阵雷达天线阵面结构精度分析及控制
1
2017
... 天线的制造精度对天线辐射性能有较大的影响.近年来,有很多学者针对机构精度与天线电性能之间的耦合关系展开了研究.苏力争等人[118]从随机误差与系统误差两方面分析了结构精度对天线极化特性的影响.胡雪梅等人[119]通过建立天线阵面结构误差与天线电性能之间的结构-电磁耦合模型,给出了天线平面度和阵元安装精度与天线电性能之间的关联关系.Wang[120]分析了机械误差和结构变形对平面天线性能的影响,并详细计算了二种变形模式对相控阵天线法向和扫描副瓣性能的影响.Zaitsev等人[121]量化了Z向起伏对天线波束指向、副瓣电平、增益等性能的影响.刘炳辉等人[122]结合雷达结构中与电讯高度关联的阵面表面精度、天线座轴系精度、阵面位置精度和标校精度,逐个分析了各误差影响因素对结构精度的影响. ...
六边形相控阵天线阵面误差的影响分析
1
2013
... 天线的制造精度对天线辐射性能有较大的影响.近年来,有很多学者针对机构精度与天线电性能之间的耦合关系展开了研究.苏力争等人[118]从随机误差与系统误差两方面分析了结构精度对天线极化特性的影响.胡雪梅等人[119]通过建立天线阵面结构误差与天线电性能之间的结构-电磁耦合模型,给出了天线平面度和阵元安装精度与天线电性能之间的关联关系.Wang[120]分析了机械误差和结构变形对平面天线性能的影响,并详细计算了二种变形模式对相控阵天线法向和扫描副瓣性能的影响.Zaitsev等人[121]量化了Z向起伏对天线波束指向、副瓣电平、增益等性能的影响.刘炳辉等人[122]结合雷达结构中与电讯高度关联的阵面表面精度、天线座轴系精度、阵面位置精度和标校精度,逐个分析了各误差影响因素对结构精度的影响. ...
六边形相控阵天线阵面误差的影响分析
1
2013
... 天线的制造精度对天线辐射性能有较大的影响.近年来,有很多学者针对机构精度与天线电性能之间的耦合关系展开了研究.苏力争等人[118]从随机误差与系统误差两方面分析了结构精度对天线极化特性的影响.胡雪梅等人[119]通过建立天线阵面结构误差与天线电性能之间的结构-电磁耦合模型,给出了天线平面度和阵元安装精度与天线电性能之间的关联关系.Wang[120]分析了机械误差和结构变形对平面天线性能的影响,并详细计算了二种变形模式对相控阵天线法向和扫描副瓣性能的影响.Zaitsev等人[121]量化了Z向起伏对天线波束指向、副瓣电平、增益等性能的影响.刘炳辉等人[122]结合雷达结构中与电讯高度关联的阵面表面精度、天线座轴系精度、阵面位置精度和标校精度,逐个分析了各误差影响因素对结构精度的影响. ...
Performance of phased-array antennas with mechanical errors
1
1992
... 天线的制造精度对天线辐射性能有较大的影响.近年来,有很多学者针对机构精度与天线电性能之间的耦合关系展开了研究.苏力争等人[118]从随机误差与系统误差两方面分析了结构精度对天线极化特性的影响.胡雪梅等人[119]通过建立天线阵面结构误差与天线电性能之间的结构-电磁耦合模型,给出了天线平面度和阵元安装精度与天线电性能之间的关联关系.Wang[120]分析了机械误差和结构变形对平面天线性能的影响,并详细计算了二种变形模式对相控阵天线法向和扫描副瓣性能的影响.Zaitsev等人[121]量化了Z向起伏对天线波束指向、副瓣电平、增益等性能的影响.刘炳辉等人[122]结合雷达结构中与电讯高度关联的阵面表面精度、天线座轴系精度、阵面位置精度和标校精度,逐个分析了各误差影响因素对结构精度的影响. ...
Phased array flatness effects on antenna system performance
1
2010
... 天线的制造精度对天线辐射性能有较大的影响.近年来,有很多学者针对机构精度与天线电性能之间的耦合关系展开了研究.苏力争等人[118]从随机误差与系统误差两方面分析了结构精度对天线极化特性的影响.胡雪梅等人[119]通过建立天线阵面结构误差与天线电性能之间的结构-电磁耦合模型,给出了天线平面度和阵元安装精度与天线电性能之间的关联关系.Wang[120]分析了机械误差和结构变形对平面天线性能的影响,并详细计算了二种变形模式对相控阵天线法向和扫描副瓣性能的影响.Zaitsev等人[121]量化了Z向起伏对天线波束指向、副瓣电平、增益等性能的影响.刘炳辉等人[122]结合雷达结构中与电讯高度关联的阵面表面精度、天线座轴系精度、阵面位置精度和标校精度,逐个分析了各误差影响因素对结构精度的影响. ...
雷达结构精度影响因素与测量的分析研究
1
2019
... 天线的制造精度对天线辐射性能有较大的影响.近年来,有很多学者针对机构精度与天线电性能之间的耦合关系展开了研究.苏力争等人[118]从随机误差与系统误差两方面分析了结构精度对天线极化特性的影响.胡雪梅等人[119]通过建立天线阵面结构误差与天线电性能之间的结构-电磁耦合模型,给出了天线平面度和阵元安装精度与天线电性能之间的关联关系.Wang[120]分析了机械误差和结构变形对平面天线性能的影响,并详细计算了二种变形模式对相控阵天线法向和扫描副瓣性能的影响.Zaitsev等人[121]量化了Z向起伏对天线波束指向、副瓣电平、增益等性能的影响.刘炳辉等人[122]结合雷达结构中与电讯高度关联的阵面表面精度、天线座轴系精度、阵面位置精度和标校精度,逐个分析了各误差影响因素对结构精度的影响. ...
雷达结构精度影响因素与测量的分析研究
1
2019
... 天线的制造精度对天线辐射性能有较大的影响.近年来,有很多学者针对机构精度与天线电性能之间的耦合关系展开了研究.苏力争等人[118]从随机误差与系统误差两方面分析了结构精度对天线极化特性的影响.胡雪梅等人[119]通过建立天线阵面结构误差与天线电性能之间的结构-电磁耦合模型,给出了天线平面度和阵元安装精度与天线电性能之间的关联关系.Wang[120]分析了机械误差和结构变形对平面天线性能的影响,并详细计算了二种变形模式对相控阵天线法向和扫描副瓣性能的影响.Zaitsev等人[121]量化了Z向起伏对天线波束指向、副瓣电平、增益等性能的影响.刘炳辉等人[122]结合雷达结构中与电讯高度关联的阵面表面精度、天线座轴系精度、阵面位置精度和标校精度,逐个分析了各误差影响因素对结构精度的影响. ...
Methods of analyzing surface accuracy of large antenna structures due to manufacturing tolerances
1
2003

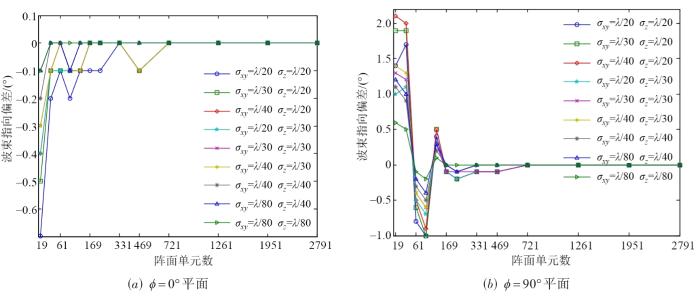

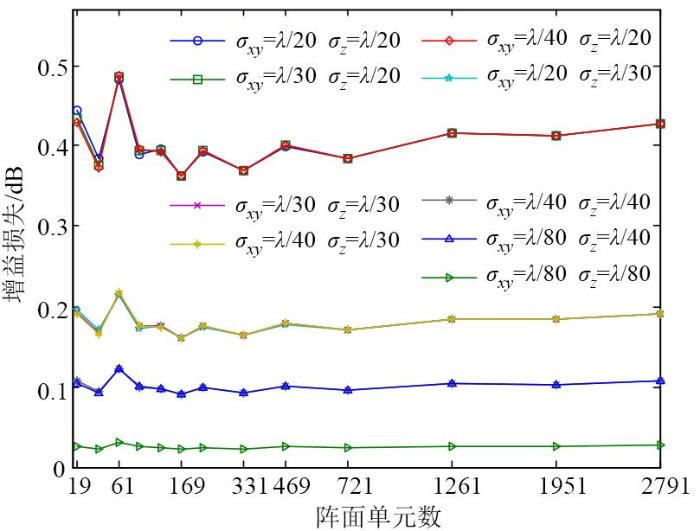

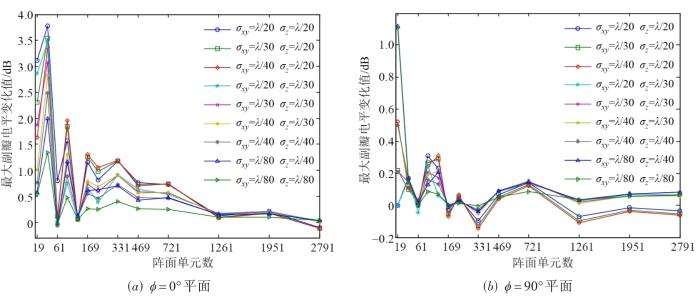

... 在天线阵面公差设计中,基于Monte Carlo方法,建立天线阵面的制造精度与电性能之间的结构-电磁耦合模型是非常常见的.Mobrem[123]基于Monte Carlo方法,评估了平面天线与周边桁架式网状天线的型面精度误差;Cui等人[124]采用Monte Carlo方法,研究了一种反射面天线的铰链重复精度及型面加工精度对整体型面精度误差的作用.何海丹等人[125]认为在采用Monte Carlo法分析平板裂缝天线辐射缝加工误差与相对电性能关系时,可以将波导的尺寸误差、缝隙的尺寸误差及其偏置的误差一并考虑,能有效提高矩量法结合计算速度.刘芃[126]应用了优化拉丁算法、遗传算法、蒙特卡洛算法三种方法对星载天线反射面结构进行系统化设计,得到了全局最优的设计结果,提高了设计效率. ...
Configuration Optimization and Surface Accuracy Investigation of Solid Surface Deployable Reflector
1
2016
... 在天线阵面公差设计中,基于Monte Carlo方法,建立天线阵面的制造精度与电性能之间的结构-电磁耦合模型是非常常见的.Mobrem[123]基于Monte Carlo方法,评估了平面天线与周边桁架式网状天线的型面精度误差;Cui等人[124]采用Monte Carlo方法,研究了一种反射面天线的铰链重复精度及型面加工精度对整体型面精度误差的作用.何海丹等人[125]认为在采用Monte Carlo法分析平板裂缝天线辐射缝加工误差与相对电性能关系时,可以将波导的尺寸误差、缝隙的尺寸误差及其偏置的误差一并考虑,能有效提高矩量法结合计算速度.刘芃[126]应用了优化拉丁算法、遗传算法、蒙特卡洛算法三种方法对星载天线反射面结构进行系统化设计,得到了全局最优的设计结果,提高了设计效率. ...
Monte Carlo法在平板裂缝天线辐射缝导纳误差分析中的应用
1
2009
... 在天线阵面公差设计中,基于Monte Carlo方法,建立天线阵面的制造精度与电性能之间的结构-电磁耦合模型是非常常见的.Mobrem[123]基于Monte Carlo方法,评估了平面天线与周边桁架式网状天线的型面精度误差;Cui等人[124]采用Monte Carlo方法,研究了一种反射面天线的铰链重复精度及型面加工精度对整体型面精度误差的作用.何海丹等人[125]认为在采用Monte Carlo法分析平板裂缝天线辐射缝加工误差与相对电性能关系时,可以将波导的尺寸误差、缝隙的尺寸误差及其偏置的误差一并考虑,能有效提高矩量法结合计算速度.刘芃[126]应用了优化拉丁算法、遗传算法、蒙特卡洛算法三种方法对星载天线反射面结构进行系统化设计,得到了全局最优的设计结果,提高了设计效率. ...
Monte Carlo法在平板裂缝天线辐射缝导纳误差分析中的应用
1
2009
... 在天线阵面公差设计中,基于Monte Carlo方法,建立天线阵面的制造精度与电性能之间的结构-电磁耦合模型是非常常见的.Mobrem[123]基于Monte Carlo方法,评估了平面天线与周边桁架式网状天线的型面精度误差;Cui等人[124]采用Monte Carlo方法,研究了一种反射面天线的铰链重复精度及型面加工精度对整体型面精度误差的作用.何海丹等人[125]认为在采用Monte Carlo法分析平板裂缝天线辐射缝加工误差与相对电性能关系时,可以将波导的尺寸误差、缝隙的尺寸误差及其偏置的误差一并考虑,能有效提高矩量法结合计算速度.刘芃[126]应用了优化拉丁算法、遗传算法、蒙特卡洛算法三种方法对星载天线反射面结构进行系统化设计,得到了全局最优的设计结果,提高了设计效率. ...
星载天线反射面结构多目标优化设计方法
1
2020
... 在天线阵面公差设计中,基于Monte Carlo方法,建立天线阵面的制造精度与电性能之间的结构-电磁耦合模型是非常常见的.Mobrem[123]基于Monte Carlo方法,评估了平面天线与周边桁架式网状天线的型面精度误差;Cui等人[124]采用Monte Carlo方法,研究了一种反射面天线的铰链重复精度及型面加工精度对整体型面精度误差的作用.何海丹等人[125]认为在采用Monte Carlo法分析平板裂缝天线辐射缝加工误差与相对电性能关系时,可以将波导的尺寸误差、缝隙的尺寸误差及其偏置的误差一并考虑,能有效提高矩量法结合计算速度.刘芃[126]应用了优化拉丁算法、遗传算法、蒙特卡洛算法三种方法对星载天线反射面结构进行系统化设计,得到了全局最优的设计结果,提高了设计效率. ...
星载天线反射面结构多目标优化设计方法
1
2020
... 在天线阵面公差设计中,基于Monte Carlo方法,建立天线阵面的制造精度与电性能之间的结构-电磁耦合模型是非常常见的.Mobrem[123]基于Monte Carlo方法,评估了平面天线与周边桁架式网状天线的型面精度误差;Cui等人[124]采用Monte Carlo方法,研究了一种反射面天线的铰链重复精度及型面加工精度对整体型面精度误差的作用.何海丹等人[125]认为在采用Monte Carlo法分析平板裂缝天线辐射缝加工误差与相对电性能关系时,可以将波导的尺寸误差、缝隙的尺寸误差及其偏置的误差一并考虑,能有效提高矩量法结合计算速度.刘芃[126]应用了优化拉丁算法、遗传算法、蒙特卡洛算法三种方法对星载天线反射面结构进行系统化设计,得到了全局最优的设计结果,提高了设计效率. ...
利用PSO同时优化阵列天线的辐射和散射特性
1
2010
... 可以通过调整天线结构和阵元位置实现阵列天线辐射和散射性能的综合最优.张帅等人[127]通过调整阵元间距优化了阵列天线的辐射和散射特性.仿真结果表明,辐射方向图峰值副瓣电平降低,单站RCS的栅瓣得到了有效抑制.Wang等人[128]将电场积分方程及RWG基函数的矩量法结合对天线几何参数进行优化,在满足阵列天线的辐射性能的同时,降低了RCS.丛丽丽[129]将具有各向异性的超表面单元在传统金属接地板周围交错布阵,同时采用mushroom结构作为天线辐射口径,在提升天线辐射性能的同时,实现了宽带带内、带外RCS减缩.以上都为传统优化方式,一般只能对RCS散射峰值进行缩减,存在RCS主瓣优化效果不佳,机械结构设计与制造加工困难等问题.王伟锋等人[117]提出了一种简单、有效、快速的兼顾辐射和散射性能的APAA综合设计方法,通过建立APAA散射因子RCS结构与电磁耦合模型,并利用PSO优化算法对辐射单元安装高度进行优化调整,结果表明可以在满足辐射性能要求同时大幅缩减RCS.康明魁等人[62]从机电热耦合的角度去研究阵元位置安装随机误差的影响机理,利用三角形栅格平面阵的结构-电磁耦合模型,通过大量数据计算,得到了不同尺寸的阵面在不同工况(平面度标准差和安装精度标准差的不同组合)下,天线的增益损失、最大副瓣电平、波束宽度和波束指向偏差,并给出了它们随阵元数的变化曲线.其中,工况1~9分别为 ...
利用PSO同时优化阵列天线的辐射和散射特性
1
2010
... 可以通过调整天线结构和阵元位置实现阵列天线辐射和散射性能的综合最优.张帅等人[127]通过调整阵元间距优化了阵列天线的辐射和散射特性.仿真结果表明,辐射方向图峰值副瓣电平降低,单站RCS的栅瓣得到了有效抑制.Wang等人[128]将电场积分方程及RWG基函数的矩量法结合对天线几何参数进行优化,在满足阵列天线的辐射性能的同时,降低了RCS.丛丽丽[129]将具有各向异性的超表面单元在传统金属接地板周围交错布阵,同时采用mushroom结构作为天线辐射口径,在提升天线辐射性能的同时,实现了宽带带内、带外RCS减缩.以上都为传统优化方式,一般只能对RCS散射峰值进行缩减,存在RCS主瓣优化效果不佳,机械结构设计与制造加工困难等问题.王伟锋等人[117]提出了一种简单、有效、快速的兼顾辐射和散射性能的APAA综合设计方法,通过建立APAA散射因子RCS结构与电磁耦合模型,并利用PSO优化算法对辐射单元安装高度进行优化调整,结果表明可以在满足辐射性能要求同时大幅缩减RCS.康明魁等人[62]从机电热耦合的角度去研究阵元位置安装随机误差的影响机理,利用三角形栅格平面阵的结构-电磁耦合模型,通过大量数据计算,得到了不同尺寸的阵面在不同工况(平面度标准差和安装精度标准差的不同组合)下,天线的增益损失、最大副瓣电平、波束宽度和波束指向偏差,并给出了它们随阵元数的变化曲线.其中,工况1~9分别为 ...
Differential evolution algorithm and method of moments for the design of low-RCS antenna
1
2010
... 可以通过调整天线结构和阵元位置实现阵列天线辐射和散射性能的综合最优.张帅等人[127]通过调整阵元间距优化了阵列天线的辐射和散射特性.仿真结果表明,辐射方向图峰值副瓣电平降低,单站RCS的栅瓣得到了有效抑制.Wang等人[128]将电场积分方程及RWG基函数的矩量法结合对天线几何参数进行优化,在满足阵列天线的辐射性能的同时,降低了RCS.丛丽丽[129]将具有各向异性的超表面单元在传统金属接地板周围交错布阵,同时采用mushroom结构作为天线辐射口径,在提升天线辐射性能的同时,实现了宽带带内、带外RCS减缩.以上都为传统优化方式,一般只能对RCS散射峰值进行缩减,存在RCS主瓣优化效果不佳,机械结构设计与制造加工困难等问题.王伟锋等人[117]提出了一种简单、有效、快速的兼顾辐射和散射性能的APAA综合设计方法,通过建立APAA散射因子RCS结构与电磁耦合模型,并利用PSO优化算法对辐射单元安装高度进行优化调整,结果表明可以在满足辐射性能要求同时大幅缩减RCS.康明魁等人[62]从机电热耦合的角度去研究阵元位置安装随机误差的影响机理,利用三角形栅格平面阵的结构-电磁耦合模型,通过大量数据计算,得到了不同尺寸的阵面在不同工况(平面度标准差和安装精度标准差的不同组合)下,天线的增益损失、最大副瓣电平、波束宽度和波束指向偏差,并给出了它们随阵元数的变化曲线.其中,工况1~9分别为 ...
基于各向异性超表面的宽带高增益低RCS mushroom天线
1
2018
... 可以通过调整天线结构和阵元位置实现阵列天线辐射和散射性能的综合最优.张帅等人[127]通过调整阵元间距优化了阵列天线的辐射和散射特性.仿真结果表明,辐射方向图峰值副瓣电平降低,单站RCS的栅瓣得到了有效抑制.Wang等人[128]将电场积分方程及RWG基函数的矩量法结合对天线几何参数进行优化,在满足阵列天线的辐射性能的同时,降低了RCS.丛丽丽[129]将具有各向异性的超表面单元在传统金属接地板周围交错布阵,同时采用mushroom结构作为天线辐射口径,在提升天线辐射性能的同时,实现了宽带带内、带外RCS减缩.以上都为传统优化方式,一般只能对RCS散射峰值进行缩减,存在RCS主瓣优化效果不佳,机械结构设计与制造加工困难等问题.王伟锋等人[117]提出了一种简单、有效、快速的兼顾辐射和散射性能的APAA综合设计方法,通过建立APAA散射因子RCS结构与电磁耦合模型,并利用PSO优化算法对辐射单元安装高度进行优化调整,结果表明可以在满足辐射性能要求同时大幅缩减RCS.康明魁等人[62]从机电热耦合的角度去研究阵元位置安装随机误差的影响机理,利用三角形栅格平面阵的结构-电磁耦合模型,通过大量数据计算,得到了不同尺寸的阵面在不同工况(平面度标准差和安装精度标准差的不同组合)下,天线的增益损失、最大副瓣电平、波束宽度和波束指向偏差,并给出了它们随阵元数的变化曲线.其中,工况1~9分别为 ...
基于各向异性超表面的宽带高增益低RCS mushroom天线
1
2018
... 可以通过调整天线结构和阵元位置实现阵列天线辐射和散射性能的综合最优.张帅等人[127]通过调整阵元间距优化了阵列天线的辐射和散射特性.仿真结果表明,辐射方向图峰值副瓣电平降低,单站RCS的栅瓣得到了有效抑制.Wang等人[128]将电场积分方程及RWG基函数的矩量法结合对天线几何参数进行优化,在满足阵列天线的辐射性能的同时,降低了RCS.丛丽丽[129]将具有各向异性的超表面单元在传统金属接地板周围交错布阵,同时采用mushroom结构作为天线辐射口径,在提升天线辐射性能的同时,实现了宽带带内、带外RCS减缩.以上都为传统优化方式,一般只能对RCS散射峰值进行缩减,存在RCS主瓣优化效果不佳,机械结构设计与制造加工困难等问题.王伟锋等人[117]提出了一种简单、有效、快速的兼顾辐射和散射性能的APAA综合设计方法,通过建立APAA散射因子RCS结构与电磁耦合模型,并利用PSO优化算法对辐射单元安装高度进行优化调整,结果表明可以在满足辐射性能要求同时大幅缩减RCS.康明魁等人[62]从机电热耦合的角度去研究阵元位置安装随机误差的影响机理,利用三角形栅格平面阵的结构-电磁耦合模型,通过大量数据计算,得到了不同尺寸的阵面在不同工况(平面度标准差和安装精度标准差的不同组合)下,天线的增益损失、最大副瓣电平、波束宽度和波束指向偏差,并给出了它们随阵元数的变化曲线.其中,工况1~9分别为 ...
1
2001

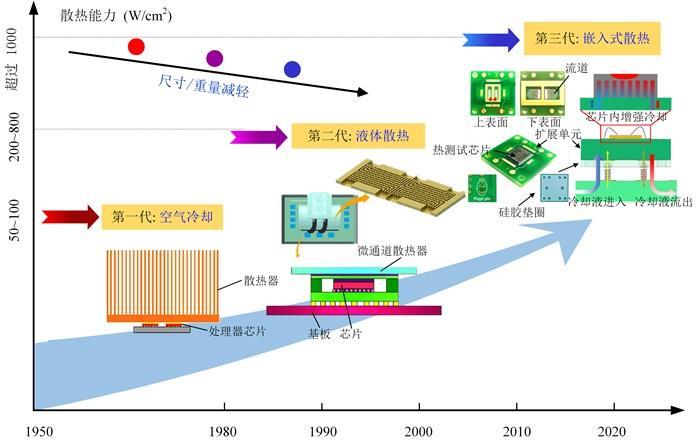

... 目前,相控阵天线的散热技术多采用自然风冷和强迫液冷,自然风冷优势为热控组件简单、造价低廉、易改良等,不足为散热效率低、可靠性低;强迫液冷优势为散热效率高,结构紧凑等,不足为热控组件复杂,成本较高.在实际应用中应该结合情况合理使用.早在20世纪60年代后期,国外就提出了对天线阵面功放组件冷却设计的思想[130].美国首次采用水冷的方法对雷达阵面进行散热,散热能力达到了64 kW/m2[131].但受限于当时的工艺技术,无法将水冷系统做得精小,没有在机载雷达上实际应用.80年代,英国在SAMPSON APAR上采用闭环强迫风冷和强迫液冷结合的高效方式对雷达阵面上128组功率放大组件进行散热,实现了持续高效的散热能力[132].之后随着相控阵雷达天线单元的不断增多,辐射功率不断增大,阵面发热量越来越大,出现了热管散热、热电制冷技术、射流冲击技术等技术.ETS卫星上采用了环路热管进行散热,实现了最大传热能力1 000 W,寿命超过10年的设计目标[133].俄罗斯的米格战斗机配备的AA-8和AA-11系列导弹,红外探测系统利用了热电制冷技术对其进行温控[134]. ...
1
2001
... 目前,相控阵天线的散热技术多采用自然风冷和强迫液冷,自然风冷优势为热控组件简单、造价低廉、易改良等,不足为散热效率低、可靠性低;强迫液冷优势为散热效率高,结构紧凑等,不足为热控组件复杂,成本较高.在实际应用中应该结合情况合理使用.早在20世纪60年代后期,国外就提出了对天线阵面功放组件冷却设计的思想[130].美国首次采用水冷的方法对雷达阵面进行散热,散热能力达到了64 kW/m2[131].但受限于当时的工艺技术,无法将水冷系统做得精小,没有在机载雷达上实际应用.80年代,英国在SAMPSON APAR上采用闭环强迫风冷和强迫液冷结合的高效方式对雷达阵面上128组功率放大组件进行散热,实现了持续高效的散热能力[132].之后随着相控阵雷达天线单元的不断增多,辐射功率不断增大,阵面发热量越来越大,出现了热管散热、热电制冷技术、射流冲击技术等技术.ETS卫星上采用了环路热管进行散热,实现了最大传热能力1 000 W,寿命超过10年的设计目标[133].俄罗斯的米格战斗机配备的AA-8和AA-11系列导弹,红外探测系统利用了热电制冷技术对其进行温控[134]. ...
LTCC多芯片功放组件微流道设计及散热特性研究
1
2017
... 目前,相控阵天线的散热技术多采用自然风冷和强迫液冷,自然风冷优势为热控组件简单、造价低廉、易改良等,不足为散热效率低、可靠性低;强迫液冷优势为散热效率高,结构紧凑等,不足为热控组件复杂,成本较高.在实际应用中应该结合情况合理使用.早在20世纪60年代后期,国外就提出了对天线阵面功放组件冷却设计的思想[130].美国首次采用水冷的方法对雷达阵面进行散热,散热能力达到了64 kW/m2[131].但受限于当时的工艺技术,无法将水冷系统做得精小,没有在机载雷达上实际应用.80年代,英国在SAMPSON APAR上采用闭环强迫风冷和强迫液冷结合的高效方式对雷达阵面上128组功率放大组件进行散热,实现了持续高效的散热能力[132].之后随着相控阵雷达天线单元的不断增多,辐射功率不断增大,阵面发热量越来越大,出现了热管散热、热电制冷技术、射流冲击技术等技术.ETS卫星上采用了环路热管进行散热,实现了最大传热能力1 000 W,寿命超过10年的设计目标[133].俄罗斯的米格战斗机配备的AA-8和AA-11系列导弹,红外探测系统利用了热电制冷技术对其进行温控[134]. ...
LTCC多芯片功放组件微流道设计及散热特性研究
1
2017
... 目前,相控阵天线的散热技术多采用自然风冷和强迫液冷,自然风冷优势为热控组件简单、造价低廉、易改良等,不足为散热效率低、可靠性低;强迫液冷优势为散热效率高,结构紧凑等,不足为热控组件复杂,成本较高.在实际应用中应该结合情况合理使用.早在20世纪60年代后期,国外就提出了对天线阵面功放组件冷却设计的思想[130].美国首次采用水冷的方法对雷达阵面进行散热,散热能力达到了64 kW/m2[131].但受限于当时的工艺技术,无法将水冷系统做得精小,没有在机载雷达上实际应用.80年代,英国在SAMPSON APAR上采用闭环强迫风冷和强迫液冷结合的高效方式对雷达阵面上128组功率放大组件进行散热,实现了持续高效的散热能力[132].之后随着相控阵雷达天线单元的不断增多,辐射功率不断增大,阵面发热量越来越大,出现了热管散热、热电制冷技术、射流冲击技术等技术.ETS卫星上采用了环路热管进行散热,实现了最大传热能力1 000 W,寿命超过10年的设计目标[133].俄罗斯的米格战斗机配备的AA-8和AA-11系列导弹,红外探测系统利用了热电制冷技术对其进行温控[134]. ...
SAMPSON MFR active phased array antenna
1
2003
... 目前,相控阵天线的散热技术多采用自然风冷和强迫液冷,自然风冷优势为热控组件简单、造价低廉、易改良等,不足为散热效率低、可靠性低;强迫液冷优势为散热效率高,结构紧凑等,不足为热控组件复杂,成本较高.在实际应用中应该结合情况合理使用.早在20世纪60年代后期,国外就提出了对天线阵面功放组件冷却设计的思想[130].美国首次采用水冷的方法对雷达阵面进行散热,散热能力达到了64 kW/m2[131].但受限于当时的工艺技术,无法将水冷系统做得精小,没有在机载雷达上实际应用.80年代,英国在SAMPSON APAR上采用闭环强迫风冷和强迫液冷结合的高效方式对雷达阵面上128组功率放大组件进行散热,实现了持续高效的散热能力[132].之后随着相控阵雷达天线单元的不断增多,辐射功率不断增大,阵面发热量越来越大,出现了热管散热、热电制冷技术、射流冲击技术等技术.ETS卫星上采用了环路热管进行散热,实现了最大传热能力1 000 W,寿命超过10年的设计目标[133].俄罗斯的米格战斗机配备的AA-8和AA-11系列导弹,红外探测系统利用了热电制冷技术对其进行温控[134]. ...
Characteristics of reservoir embedded loop heat pipe in deployable radiator on ETS-VIII at beginning of the experiment under orbital environment
1
2008
... 目前,相控阵天线的散热技术多采用自然风冷和强迫液冷,自然风冷优势为热控组件简单、造价低廉、易改良等,不足为散热效率低、可靠性低;强迫液冷优势为散热效率高,结构紧凑等,不足为热控组件复杂,成本较高.在实际应用中应该结合情况合理使用.早在20世纪60年代后期,国外就提出了对天线阵面功放组件冷却设计的思想[130].美国首次采用水冷的方法对雷达阵面进行散热,散热能力达到了64 kW/m2[131].但受限于当时的工艺技术,无法将水冷系统做得精小,没有在机载雷达上实际应用.80年代,英国在SAMPSON APAR上采用闭环强迫风冷和强迫液冷结合的高效方式对雷达阵面上128组功率放大组件进行散热,实现了持续高效的散热能力[132].之后随着相控阵雷达天线单元的不断增多,辐射功率不断增大,阵面发热量越来越大,出现了热管散热、热电制冷技术、射流冲击技术等技术.ETS卫星上采用了环路热管进行散热,实现了最大传热能力1 000 W,寿命超过10年的设计目标[133].俄罗斯的米格战斗机配备的AA-8和AA-11系列导弹,红外探测系统利用了热电制冷技术对其进行温控[134]. ...
基于热电效应的新型制冷器件研究
1
2015
... 目前,相控阵天线的散热技术多采用自然风冷和强迫液冷,自然风冷优势为热控组件简单、造价低廉、易改良等,不足为散热效率低、可靠性低;强迫液冷优势为散热效率高,结构紧凑等,不足为热控组件复杂,成本较高.在实际应用中应该结合情况合理使用.早在20世纪60年代后期,国外就提出了对天线阵面功放组件冷却设计的思想[130].美国首次采用水冷的方法对雷达阵面进行散热,散热能力达到了64 kW/m2[131].但受限于当时的工艺技术,无法将水冷系统做得精小,没有在机载雷达上实际应用.80年代,英国在SAMPSON APAR上采用闭环强迫风冷和强迫液冷结合的高效方式对雷达阵面上128组功率放大组件进行散热,实现了持续高效的散热能力[132].之后随着相控阵雷达天线单元的不断增多,辐射功率不断增大,阵面发热量越来越大,出现了热管散热、热电制冷技术、射流冲击技术等技术.ETS卫星上采用了环路热管进行散热,实现了最大传热能力1 000 W,寿命超过10年的设计目标[133].俄罗斯的米格战斗机配备的AA-8和AA-11系列导弹,红外探测系统利用了热电制冷技术对其进行温控[134]. ...
基于热电效应的新型制冷器件研究
1
2015
... 目前,相控阵天线的散热技术多采用自然风冷和强迫液冷,自然风冷优势为热控组件简单、造价低廉、易改良等,不足为散热效率低、可靠性低;强迫液冷优势为散热效率高,结构紧凑等,不足为热控组件复杂,成本较高.在实际应用中应该结合情况合理使用.早在20世纪60年代后期,国外就提出了对天线阵面功放组件冷却设计的思想[130].美国首次采用水冷的方法对雷达阵面进行散热,散热能力达到了64 kW/m2[131].但受限于当时的工艺技术,无法将水冷系统做得精小,没有在机载雷达上实际应用.80年代,英国在SAMPSON APAR上采用闭环强迫风冷和强迫液冷结合的高效方式对雷达阵面上128组功率放大组件进行散热,实现了持续高效的散热能力[132].之后随着相控阵雷达天线单元的不断增多,辐射功率不断增大,阵面发热量越来越大,出现了热管散热、热电制冷技术、射流冲击技术等技术.ETS卫星上采用了环路热管进行散热,实现了最大传热能力1 000 W,寿命超过10年的设计目标[133].俄罗斯的米格战斗机配备的AA-8和AA-11系列导弹,红外探测系统利用了热电制冷技术对其进行温控[134]. ...
基于微通道结构的间接液冷散热技术研究
1
2013
... 随着天线微型化和微加工技术的发展,微通道冷板为相控阵天线的热控提供了新的解决方法.因为较大的散热表面积,微通道相对于传统通道冷却效果可以倍数提高.于惠[135]对常规流道和微通道结构的冷板散热性能进行了模拟,发现后者的散热能力将近提高了一倍,这说明微通道冷板具有很好的散热效果.王从思等人[136]研究了相控阵天线的微通道冷却技术,总结了矩形微通道冷板的结构尺寸参数、热边界条件对其散热性能的影响,通过选择合理的边界条件和最优的通道尺寸参数来强化散热.卢婷[137]从等效建模的角度研究了相控阵天线微通道的热流特性,极大增强了热仿真的计算效率.这些人的研究证实了微通道散热相对于传统散热方式的优越性. ...
基于微通道结构的间接液冷散热技术研究
1
2013
... 随着天线微型化和微加工技术的发展,微通道冷板为相控阵天线的热控提供了新的解决方法.因为较大的散热表面积,微通道相对于传统通道冷却效果可以倍数提高.于惠[135]对常规流道和微通道结构的冷板散热性能进行了模拟,发现后者的散热能力将近提高了一倍,这说明微通道冷板具有很好的散热效果.王从思等人[136]研究了相控阵天线的微通道冷却技术,总结了矩形微通道冷板的结构尺寸参数、热边界条件对其散热性能的影响,通过选择合理的边界条件和最优的通道尺寸参数来强化散热.卢婷[137]从等效建模的角度研究了相控阵天线微通道的热流特性,极大增强了热仿真的计算效率.这些人的研究证实了微通道散热相对于传统散热方式的优越性. ...
微通道冷板在有源相控阵天线上的应用
1
2013
... 随着天线微型化和微加工技术的发展,微通道冷板为相控阵天线的热控提供了新的解决方法.因为较大的散热表面积,微通道相对于传统通道冷却效果可以倍数提高.于惠[135]对常规流道和微通道结构的冷板散热性能进行了模拟,发现后者的散热能力将近提高了一倍,这说明微通道冷板具有很好的散热效果.王从思等人[136]研究了相控阵天线的微通道冷却技术,总结了矩形微通道冷板的结构尺寸参数、热边界条件对其散热性能的影响,通过选择合理的边界条件和最优的通道尺寸参数来强化散热.卢婷[137]从等效建模的角度研究了相控阵天线微通道的热流特性,极大增强了热仿真的计算效率.这些人的研究证实了微通道散热相对于传统散热方式的优越性. ...
微通道冷板在有源相控阵天线上的应用
1
2013
... 随着天线微型化和微加工技术的发展,微通道冷板为相控阵天线的热控提供了新的解决方法.因为较大的散热表面积,微通道相对于传统通道冷却效果可以倍数提高.于惠[135]对常规流道和微通道结构的冷板散热性能进行了模拟,发现后者的散热能力将近提高了一倍,这说明微通道冷板具有很好的散热效果.王从思等人[136]研究了相控阵天线的微通道冷却技术,总结了矩形微通道冷板的结构尺寸参数、热边界条件对其散热性能的影响,通过选择合理的边界条件和最优的通道尺寸参数来强化散热.卢婷[137]从等效建模的角度研究了相控阵天线微通道的热流特性,极大增强了热仿真的计算效率.这些人的研究证实了微通道散热相对于传统散热方式的优越性. ...
相控阵天线微小流道热流特性等效建模方法研究与热设计
1
2017
... 随着天线微型化和微加工技术的发展,微通道冷板为相控阵天线的热控提供了新的解决方法.因为较大的散热表面积,微通道相对于传统通道冷却效果可以倍数提高.于惠[135]对常规流道和微通道结构的冷板散热性能进行了模拟,发现后者的散热能力将近提高了一倍,这说明微通道冷板具有很好的散热效果.王从思等人[136]研究了相控阵天线的微通道冷却技术,总结了矩形微通道冷板的结构尺寸参数、热边界条件对其散热性能的影响,通过选择合理的边界条件和最优的通道尺寸参数来强化散热.卢婷[137]从等效建模的角度研究了相控阵天线微通道的热流特性,极大增强了热仿真的计算效率.这些人的研究证实了微通道散热相对于传统散热方式的优越性. ...
相控阵天线微小流道热流特性等效建模方法研究与热设计
1
2017
... 随着天线微型化和微加工技术的发展,微通道冷板为相控阵天线的热控提供了新的解决方法.因为较大的散热表面积,微通道相对于传统通道冷却效果可以倍数提高.于惠[135]对常规流道和微通道结构的冷板散热性能进行了模拟,发现后者的散热能力将近提高了一倍,这说明微通道冷板具有很好的散热效果.王从思等人[136]研究了相控阵天线的微通道冷却技术,总结了矩形微通道冷板的结构尺寸参数、热边界条件对其散热性能的影响,通过选择合理的边界条件和最优的通道尺寸参数来强化散热.卢婷[137]从等效建模的角度研究了相控阵天线微通道的热流特性,极大增强了热仿真的计算效率.这些人的研究证实了微通道散热相对于传统散热方式的优越性. ...
Modeling and simulation challenges in embedded two phase cooling: DARPA's ICECool program
1
2015
... 随着相控阵天线向着更高热流密度发展,微通道冷板在散热能力和温度均匀性上也开始表现出不足,嵌入式微通道散热的出现为高热流密度电器件散热提供了一个解决方向.DARPA在2012年开展ICECool计划,在芯片内部/层间设计冷却模块,以处理1 000 W/cm2的热流密度为目标.之后LMT展示了消除1.1 kW/cm2芯片级热通量和30 kW/cm2晶体管级热通量的能力,并将其应用于HEMT漏极和栅极[138].2020年,通过在同一半导体基板内共同设计微流体和电子设备,生产出了效率超过当前可用效率的单片集成歧管微通道冷却结构,实验证明了当泵送功率为0.57 W/cm2时,可以提取超过1 700 W/cm2的热通量[139].西安电子科技大学团队提出了面向电性能的星载相控阵天线机电热集成优化方法,该方法综合考虑天线热控结构的质量、芯片最高温与温度一致性、天线电性能等因素之间相互制约的关系[140],其目的在于,在更轻量的热控结构与更方便的加工方式下实现更高效的天线温度控制,从而实现更佳的天线电性能,星载相控阵天线机电热集成优化方法流程图如图18所示. ...
Co-designing electronics with microfluidics for more sustainable cooling
1
2020
... 随着相控阵天线向着更高热流密度发展,微通道冷板在散热能力和温度均匀性上也开始表现出不足,嵌入式微通道散热的出现为高热流密度电器件散热提供了一个解决方向.DARPA在2012年开展ICECool计划,在芯片内部/层间设计冷却模块,以处理1 000 W/cm2的热流密度为目标.之后LMT展示了消除1.1 kW/cm2芯片级热通量和30 kW/cm2晶体管级热通量的能力,并将其应用于HEMT漏极和栅极[138].2020年,通过在同一半导体基板内共同设计微流体和电子设备,生产出了效率超过当前可用效率的单片集成歧管微通道冷却结构,实验证明了当泵送功率为0.57 W/cm2时,可以提取超过1 700 W/cm2的热通量[139].西安电子科技大学团队提出了面向电性能的星载相控阵天线机电热集成优化方法,该方法综合考虑天线热控结构的质量、芯片最高温与温度一致性、天线电性能等因素之间相互制约的关系[140],其目的在于,在更轻量的热控结构与更方便的加工方式下实现更高效的天线温度控制,从而实现更佳的天线电性能,星载相控阵天线机电热集成优化方法流程图如图18所示. ...

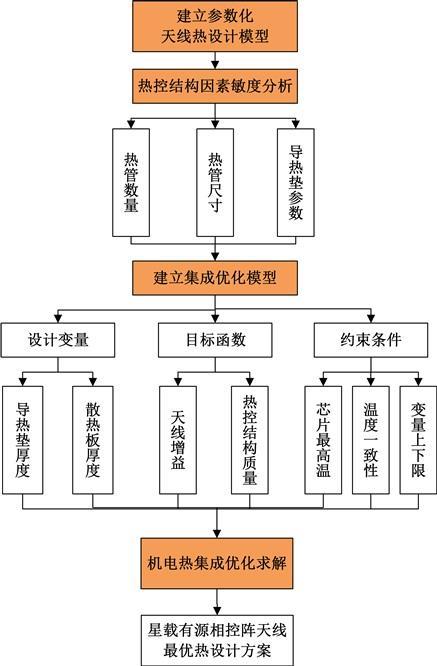

基于机电热耦合的星载有源相控阵天线热设计方法
1
2020
... 随着相控阵天线向着更高热流密度发展,微通道冷板在散热能力和温度均匀性上也开始表现出不足,嵌入式微通道散热的出现为高热流密度电器件散热提供了一个解决方向.DARPA在2012年开展ICECool计划,在芯片内部/层间设计冷却模块,以处理1 000 W/cm2的热流密度为目标.之后LMT展示了消除1.1 kW/cm2芯片级热通量和30 kW/cm2晶体管级热通量的能力,并将其应用于HEMT漏极和栅极[138].2020年,通过在同一半导体基板内共同设计微流体和电子设备,生产出了效率超过当前可用效率的单片集成歧管微通道冷却结构,实验证明了当泵送功率为0.57 W/cm2时,可以提取超过1 700 W/cm2的热通量[139].西安电子科技大学团队提出了面向电性能的星载相控阵天线机电热集成优化方法,该方法综合考虑天线热控结构的质量、芯片最高温与温度一致性、天线电性能等因素之间相互制约的关系[140],其目的在于,在更轻量的热控结构与更方便的加工方式下实现更高效的天线温度控制,从而实现更佳的天线电性能,星载相控阵天线机电热集成优化方法流程图如图18所示. ...
基于机电热耦合的星载有源相控阵天线热设计方法
1
2020
... 随着相控阵天线向着更高热流密度发展,微通道冷板在散热能力和温度均匀性上也开始表现出不足,嵌入式微通道散热的出现为高热流密度电器件散热提供了一个解决方向.DARPA在2012年开展ICECool计划,在芯片内部/层间设计冷却模块,以处理1 000 W/cm2的热流密度为目标.之后LMT展示了消除1.1 kW/cm2芯片级热通量和30 kW/cm2晶体管级热通量的能力,并将其应用于HEMT漏极和栅极[138].2020年,通过在同一半导体基板内共同设计微流体和电子设备,生产出了效率超过当前可用效率的单片集成歧管微通道冷却结构,实验证明了当泵送功率为0.57 W/cm2时,可以提取超过1 700 W/cm2的热通量[139].西安电子科技大学团队提出了面向电性能的星载相控阵天线机电热集成优化方法,该方法综合考虑天线热控结构的质量、芯片最高温与温度一致性、天线电性能等因素之间相互制约的关系[140],其目的在于,在更轻量的热控结构与更方便的加工方式下实现更高效的天线温度控制,从而实现更佳的天线电性能,星载相控阵天线机电热集成优化方法流程图如图18所示. ...
星载雷达有源相控阵天线轻量化技术
1
2009
... 对星载相控阵天线进行整体架构优化,可以应用由单机分层布局结合盲插互连的轻型低剖面方案[141]代替传统的单机独立设计并通过电缆连接的方式,能够实现T/R组件的小型化及对功分网络和电缆的进一步减重.各型单机均设计为片式结构,且实现了无电缆式的相控阵天线模块设计,满足天线轻量化的要求.薄膜APAA是一种通过小型化T/R组件与柔性薄膜天线集成的相控阵天线,该天线具有重量轻、收拢体积小、口径大和波束扫描等诸多优点,将用于满足未来星载雷达天线的轻型、可展开应用需求,被NASA及DARPA等部门视为突破大型星载天线发展瓶颈的核心技术手段[142].天线辐射阵面采用薄膜材料,展开框架则采用充气式柔性或刚柔结合支撑结构[143],有效减轻天线重量和减小天线折叠体积,有望把天线平均重量降到10 kg/m2以下.在新的天线架构设计方案的基础上,完成设备功能一体化及集成化设计,以满足新型设计方案的应用需求.分别对综合馈电网络、T/R组件、电源与波控进行一体化、集成化设计,减轻阵面重量.有源相控天线阵面中的电源、波控、馈电网络采用综合电路技术一体化设计,可以极大的提高阵面的可靠性,还能够减小阵面重量、缩小体积.新型三维架构片式T/R组件利用集成电路技术将众多有源器件集成在一块衬底上,从而省掉组件之间的电气连接,一方面可降低损耗和噪声,提高可靠性,另一方面也可以使组件结构更为紧凑、重量更轻[144].这种片式高集成T/R组件与当前T/R组件的重量相比,可减轻1/3以上.采用分布式的电源和波束控制方案有利于提高天线的可靠性,降低设计的复杂度,从而有利于简化设计,满足天线轻量化的设计需求. ...
星载雷达有源相控阵天线轻量化技术
1
2009
... 对星载相控阵天线进行整体架构优化,可以应用由单机分层布局结合盲插互连的轻型低剖面方案[141]代替传统的单机独立设计并通过电缆连接的方式,能够实现T/R组件的小型化及对功分网络和电缆的进一步减重.各型单机均设计为片式结构,且实现了无电缆式的相控阵天线模块设计,满足天线轻量化的要求.薄膜APAA是一种通过小型化T/R组件与柔性薄膜天线集成的相控阵天线,该天线具有重量轻、收拢体积小、口径大和波束扫描等诸多优点,将用于满足未来星载雷达天线的轻型、可展开应用需求,被NASA及DARPA等部门视为突破大型星载天线发展瓶颈的核心技术手段[142].天线辐射阵面采用薄膜材料,展开框架则采用充气式柔性或刚柔结合支撑结构[143],有效减轻天线重量和减小天线折叠体积,有望把天线平均重量降到10 kg/m2以下.在新的天线架构设计方案的基础上,完成设备功能一体化及集成化设计,以满足新型设计方案的应用需求.分别对综合馈电网络、T/R组件、电源与波控进行一体化、集成化设计,减轻阵面重量.有源相控天线阵面中的电源、波控、馈电网络采用综合电路技术一体化设计,可以极大的提高阵面的可靠性,还能够减小阵面重量、缩小体积.新型三维架构片式T/R组件利用集成电路技术将众多有源器件集成在一块衬底上,从而省掉组件之间的电气连接,一方面可降低损耗和噪声,提高可靠性,另一方面也可以使组件结构更为紧凑、重量更轻[144].这种片式高集成T/R组件与当前T/R组件的重量相比,可减轻1/3以上.采用分布式的电源和波束控制方案有利于提高天线的可靠性,降低设计的复杂度,从而有利于简化设计,满足天线轻量化的设计需求. ...
薄膜有源相控阵天线的设计与实现
1
2017
... 对星载相控阵天线进行整体架构优化,可以应用由单机分层布局结合盲插互连的轻型低剖面方案[141]代替传统的单机独立设计并通过电缆连接的方式,能够实现T/R组件的小型化及对功分网络和电缆的进一步减重.各型单机均设计为片式结构,且实现了无电缆式的相控阵天线模块设计,满足天线轻量化的要求.薄膜APAA是一种通过小型化T/R组件与柔性薄膜天线集成的相控阵天线,该天线具有重量轻、收拢体积小、口径大和波束扫描等诸多优点,将用于满足未来星载雷达天线的轻型、可展开应用需求,被NASA及DARPA等部门视为突破大型星载天线发展瓶颈的核心技术手段[142].天线辐射阵面采用薄膜材料,展开框架则采用充气式柔性或刚柔结合支撑结构[143],有效减轻天线重量和减小天线折叠体积,有望把天线平均重量降到10 kg/m2以下.在新的天线架构设计方案的基础上,完成设备功能一体化及集成化设计,以满足新型设计方案的应用需求.分别对综合馈电网络、T/R组件、电源与波控进行一体化、集成化设计,减轻阵面重量.有源相控天线阵面中的电源、波控、馈电网络采用综合电路技术一体化设计,可以极大的提高阵面的可靠性,还能够减小阵面重量、缩小体积.新型三维架构片式T/R组件利用集成电路技术将众多有源器件集成在一块衬底上,从而省掉组件之间的电气连接,一方面可降低损耗和噪声,提高可靠性,另一方面也可以使组件结构更为紧凑、重量更轻[144].这种片式高集成T/R组件与当前T/R组件的重量相比,可减轻1/3以上.采用分布式的电源和波束控制方案有利于提高天线的可靠性,降低设计的复杂度,从而有利于简化设计,满足天线轻量化的设计需求. ...
薄膜有源相控阵天线的设计与实现
1
2017
... 对星载相控阵天线进行整体架构优化,可以应用由单机分层布局结合盲插互连的轻型低剖面方案[141]代替传统的单机独立设计并通过电缆连接的方式,能够实现T/R组件的小型化及对功分网络和电缆的进一步减重.各型单机均设计为片式结构,且实现了无电缆式的相控阵天线模块设计,满足天线轻量化的要求.薄膜APAA是一种通过小型化T/R组件与柔性薄膜天线集成的相控阵天线,该天线具有重量轻、收拢体积小、口径大和波束扫描等诸多优点,将用于满足未来星载雷达天线的轻型、可展开应用需求,被NASA及DARPA等部门视为突破大型星载天线发展瓶颈的核心技术手段[142].天线辐射阵面采用薄膜材料,展开框架则采用充气式柔性或刚柔结合支撑结构[143],有效减轻天线重量和减小天线折叠体积,有望把天线平均重量降到10 kg/m2以下.在新的天线架构设计方案的基础上,完成设备功能一体化及集成化设计,以满足新型设计方案的应用需求.分别对综合馈电网络、T/R组件、电源与波控进行一体化、集成化设计,减轻阵面重量.有源相控天线阵面中的电源、波控、馈电网络采用综合电路技术一体化设计,可以极大的提高阵面的可靠性,还能够减小阵面重量、缩小体积.新型三维架构片式T/R组件利用集成电路技术将众多有源器件集成在一块衬底上,从而省掉组件之间的电气连接,一方面可降低损耗和噪声,提高可靠性,另一方面也可以使组件结构更为紧凑、重量更轻[144].这种片式高集成T/R组件与当前T/R组件的重量相比,可减轻1/3以上.采用分布式的电源和波束控制方案有利于提高天线的可靠性,降低设计的复杂度,从而有利于简化设计,满足天线轻量化的设计需求. ...
The development of inflatable array antennas
1
2001
... 对星载相控阵天线进行整体架构优化,可以应用由单机分层布局结合盲插互连的轻型低剖面方案[141]代替传统的单机独立设计并通过电缆连接的方式,能够实现T/R组件的小型化及对功分网络和电缆的进一步减重.各型单机均设计为片式结构,且实现了无电缆式的相控阵天线模块设计,满足天线轻量化的要求.薄膜APAA是一种通过小型化T/R组件与柔性薄膜天线集成的相控阵天线,该天线具有重量轻、收拢体积小、口径大和波束扫描等诸多优点,将用于满足未来星载雷达天线的轻型、可展开应用需求,被NASA及DARPA等部门视为突破大型星载天线发展瓶颈的核心技术手段[142].天线辐射阵面采用薄膜材料,展开框架则采用充气式柔性或刚柔结合支撑结构[143],有效减轻天线重量和减小天线折叠体积,有望把天线平均重量降到10 kg/m2以下.在新的天线架构设计方案的基础上,完成设备功能一体化及集成化设计,以满足新型设计方案的应用需求.分别对综合馈电网络、T/R组件、电源与波控进行一体化、集成化设计,减轻阵面重量.有源相控天线阵面中的电源、波控、馈电网络采用综合电路技术一体化设计,可以极大的提高阵面的可靠性,还能够减小阵面重量、缩小体积.新型三维架构片式T/R组件利用集成电路技术将众多有源器件集成在一块衬底上,从而省掉组件之间的电气连接,一方面可降低损耗和噪声,提高可靠性,另一方面也可以使组件结构更为紧凑、重量更轻[144].这种片式高集成T/R组件与当前T/R组件的重量相比,可减轻1/3以上.采用分布式的电源和波束控制方案有利于提高天线的可靠性,降低设计的复杂度,从而有利于简化设计,满足天线轻量化的设计需求. ...
High density packaging of X-band active array modules
1
1997
... 对星载相控阵天线进行整体架构优化,可以应用由单机分层布局结合盲插互连的轻型低剖面方案[141]代替传统的单机独立设计并通过电缆连接的方式,能够实现T/R组件的小型化及对功分网络和电缆的进一步减重.各型单机均设计为片式结构,且实现了无电缆式的相控阵天线模块设计,满足天线轻量化的要求.薄膜APAA是一种通过小型化T/R组件与柔性薄膜天线集成的相控阵天线,该天线具有重量轻、收拢体积小、口径大和波束扫描等诸多优点,将用于满足未来星载雷达天线的轻型、可展开应用需求,被NASA及DARPA等部门视为突破大型星载天线发展瓶颈的核心技术手段[142].天线辐射阵面采用薄膜材料,展开框架则采用充气式柔性或刚柔结合支撑结构[143],有效减轻天线重量和减小天线折叠体积,有望把天线平均重量降到10 kg/m2以下.在新的天线架构设计方案的基础上,完成设备功能一体化及集成化设计,以满足新型设计方案的应用需求.分别对综合馈电网络、T/R组件、电源与波控进行一体化、集成化设计,减轻阵面重量.有源相控天线阵面中的电源、波控、馈电网络采用综合电路技术一体化设计,可以极大的提高阵面的可靠性,还能够减小阵面重量、缩小体积.新型三维架构片式T/R组件利用集成电路技术将众多有源器件集成在一块衬底上,从而省掉组件之间的电气连接,一方面可降低损耗和噪声,提高可靠性,另一方面也可以使组件结构更为紧凑、重量更轻[144].这种片式高集成T/R组件与当前T/R组件的重量相比,可减轻1/3以上.采用分布式的电源和波束控制方案有利于提高天线的可靠性,降低设计的复杂度,从而有利于简化设计,满足天线轻量化的设计需求. ...
基于时间调制的稀疏直线阵方向图综合
1
2018
... 稀疏阵的设计方法是按某一规则在满阵的辐射单元位置保留或去掉辐射单元.安装阵列单元激励方式的不一致,可分为均匀激励和非均匀激励.一般在稀疏阵设计中,为简化馈电网络,阵列单元大都采用均匀激励的方式.但因为均匀激励的方式较难获得超低副瓣的阵列.因此在超低副瓣阵列的设计中,大多又采用单元非均匀馈电的方案,典型的有切比雪夫阵列、泰勒阵列等[145].稀疏阵列主要有两点优势,在相同阵列孔径的情况下,稀疏阵列需要的阵元个数更少,可以降低天线成本以及系统复杂度;在相同天线数目的情况下,稀疏阵的阵列孔径更大,可以提高DOA估计性能[146].稀疏阵设计的原则为根据给定期望方向图,求解稀布阵列的阵元位置和相应激励,利用尽可能少的阵元个数逼近期望方向图[147]. ...
基于时间调制的稀疏直线阵方向图综合
1
2018
... 稀疏阵的设计方法是按某一规则在满阵的辐射单元位置保留或去掉辐射单元.安装阵列单元激励方式的不一致,可分为均匀激励和非均匀激励.一般在稀疏阵设计中,为简化馈电网络,阵列单元大都采用均匀激励的方式.但因为均匀激励的方式较难获得超低副瓣的阵列.因此在超低副瓣阵列的设计中,大多又采用单元非均匀馈电的方案,典型的有切比雪夫阵列、泰勒阵列等[145].稀疏阵列主要有两点优势,在相同阵列孔径的情况下,稀疏阵列需要的阵元个数更少,可以降低天线成本以及系统复杂度;在相同天线数目的情况下,稀疏阵的阵列孔径更大,可以提高DOA估计性能[146].稀疏阵设计的原则为根据给定期望方向图,求解稀布阵列的阵元位置和相应激励,利用尽可能少的阵元个数逼近期望方向图[147]. ...
杂波环境中稀疏MIMO雷达宽带DOA估计
1
2020
... 稀疏阵的设计方法是按某一规则在满阵的辐射单元位置保留或去掉辐射单元.安装阵列单元激励方式的不一致,可分为均匀激励和非均匀激励.一般在稀疏阵设计中,为简化馈电网络,阵列单元大都采用均匀激励的方式.但因为均匀激励的方式较难获得超低副瓣的阵列.因此在超低副瓣阵列的设计中,大多又采用单元非均匀馈电的方案,典型的有切比雪夫阵列、泰勒阵列等[145].稀疏阵列主要有两点优势,在相同阵列孔径的情况下,稀疏阵列需要的阵元个数更少,可以降低天线成本以及系统复杂度;在相同天线数目的情况下,稀疏阵的阵列孔径更大,可以提高DOA估计性能[146].稀疏阵设计的原则为根据给定期望方向图,求解稀布阵列的阵元位置和相应激励,利用尽可能少的阵元个数逼近期望方向图[147]. ...
杂波环境中稀疏MIMO雷达宽带DOA估计
1
2020
... 稀疏阵的设计方法是按某一规则在满阵的辐射单元位置保留或去掉辐射单元.安装阵列单元激励方式的不一致,可分为均匀激励和非均匀激励.一般在稀疏阵设计中,为简化馈电网络,阵列单元大都采用均匀激励的方式.但因为均匀激励的方式较难获得超低副瓣的阵列.因此在超低副瓣阵列的设计中,大多又采用单元非均匀馈电的方案,典型的有切比雪夫阵列、泰勒阵列等[145].稀疏阵列主要有两点优势,在相同阵列孔径的情况下,稀疏阵列需要的阵元个数更少,可以降低天线成本以及系统复杂度;在相同天线数目的情况下,稀疏阵的阵列孔径更大,可以提高DOA估计性能[146].稀疏阵设计的原则为根据给定期望方向图,求解稀布阵列的阵元位置和相应激励,利用尽可能少的阵元个数逼近期望方向图[147]. ...
结合场景需求的雷达阵列与方向图优化设计
1
2020
... 稀疏阵的设计方法是按某一规则在满阵的辐射单元位置保留或去掉辐射单元.安装阵列单元激励方式的不一致,可分为均匀激励和非均匀激励.一般在稀疏阵设计中,为简化馈电网络,阵列单元大都采用均匀激励的方式.但因为均匀激励的方式较难获得超低副瓣的阵列.因此在超低副瓣阵列的设计中,大多又采用单元非均匀馈电的方案,典型的有切比雪夫阵列、泰勒阵列等[145].稀疏阵列主要有两点优势,在相同阵列孔径的情况下,稀疏阵列需要的阵元个数更少,可以降低天线成本以及系统复杂度;在相同天线数目的情况下,稀疏阵的阵列孔径更大,可以提高DOA估计性能[146].稀疏阵设计的原则为根据给定期望方向图,求解稀布阵列的阵元位置和相应激励,利用尽可能少的阵元个数逼近期望方向图[147]. ...
结合场景需求的雷达阵列与方向图优化设计
1
2020
... 稀疏阵的设计方法是按某一规则在满阵的辐射单元位置保留或去掉辐射单元.安装阵列单元激励方式的不一致,可分为均匀激励和非均匀激励.一般在稀疏阵设计中,为简化馈电网络,阵列单元大都采用均匀激励的方式.但因为均匀激励的方式较难获得超低副瓣的阵列.因此在超低副瓣阵列的设计中,大多又采用单元非均匀馈电的方案,典型的有切比雪夫阵列、泰勒阵列等[145].稀疏阵列主要有两点优势,在相同阵列孔径的情况下,稀疏阵列需要的阵元个数更少,可以降低天线成本以及系统复杂度;在相同天线数目的情况下,稀疏阵的阵列孔径更大,可以提高DOA估计性能[146].稀疏阵设计的原则为根据给定期望方向图,求解稀布阵列的阵元位置和相应激励,利用尽可能少的阵元个数逼近期望方向图[147]. ...
Null steering in irregularly spaced sparse antenna arrays using aperture distributed subarrays and hybrid optimiser
1
2014
... 目前有很多学者选择了多种方式进行了稀疏阵的设计.Khan等人[148]通过子孔径天线划分的方法,在满足全向辐射单元假设的前提下,实现了线阵的稀疏优化布阵.杨志伟等人[149]利用最小二乘方法拟合不同多普勒通道主特征矢量的绝对相位特征来获得相位中心的估计,从何实现机翼共形阵列的阵元位置估计.同时遗传算法和粒子群算法在稀疏阵列设计中也得到了广泛的应用[150].李龙军等人[151]将共形阵列天线稀疏优化问题转换成为稀疏矩阵的线性回归问题.通过欧拉旋转定理,建立共形阵列天线导向矢量模型,以同一平面上阵元天线的方向图作为目标任务进行稀疏学习,建立了基于多任务学习的共形阵列天线稀疏优化模型.西安电子科技大学团队为了提高雷达的隐身性能,建立了稀疏阵天线辐射和散射性能机电耦合模型[117],并在此基础上开展了稀疏阵天线的阵元排布方式、位置误差分析、低副瓣实现以及公差设计的研究. ...
机翼共形阵列的阵元位置估计方法
1
2013
... 目前有很多学者选择了多种方式进行了稀疏阵的设计.Khan等人[148]通过子孔径天线划分的方法,在满足全向辐射单元假设的前提下,实现了线阵的稀疏优化布阵.杨志伟等人[149]利用最小二乘方法拟合不同多普勒通道主特征矢量的绝对相位特征来获得相位中心的估计,从何实现机翼共形阵列的阵元位置估计.同时遗传算法和粒子群算法在稀疏阵列设计中也得到了广泛的应用[150].李龙军等人[151]将共形阵列天线稀疏优化问题转换成为稀疏矩阵的线性回归问题.通过欧拉旋转定理,建立共形阵列天线导向矢量模型,以同一平面上阵元天线的方向图作为目标任务进行稀疏学习,建立了基于多任务学习的共形阵列天线稀疏优化模型.西安电子科技大学团队为了提高雷达的隐身性能,建立了稀疏阵天线辐射和散射性能机电耦合模型[117],并在此基础上开展了稀疏阵天线的阵元排布方式、位置误差分析、低副瓣实现以及公差设计的研究. ...
机翼共形阵列的阵元位置估计方法
1
2013
... 目前有很多学者选择了多种方式进行了稀疏阵的设计.Khan等人[148]通过子孔径天线划分的方法,在满足全向辐射单元假设的前提下,实现了线阵的稀疏优化布阵.杨志伟等人[149]利用最小二乘方法拟合不同多普勒通道主特征矢量的绝对相位特征来获得相位中心的估计,从何实现机翼共形阵列的阵元位置估计.同时遗传算法和粒子群算法在稀疏阵列设计中也得到了广泛的应用[150].李龙军等人[151]将共形阵列天线稀疏优化问题转换成为稀疏矩阵的线性回归问题.通过欧拉旋转定理,建立共形阵列天线导向矢量模型,以同一平面上阵元天线的方向图作为目标任务进行稀疏学习,建立了基于多任务学习的共形阵列天线稀疏优化模型.西安电子科技大学团队为了提高雷达的隐身性能,建立了稀疏阵天线辐射和散射性能机电耦合模型[117],并在此基础上开展了稀疏阵天线的阵元排布方式、位置误差分析、低副瓣实现以及公差设计的研究. ...
Genetic algorithm(GA)-enhanced almost difference set(ADS)-based approach for array thinning
1
2011
... 目前有很多学者选择了多种方式进行了稀疏阵的设计.Khan等人[148]通过子孔径天线划分的方法,在满足全向辐射单元假设的前提下,实现了线阵的稀疏优化布阵.杨志伟等人[149]利用最小二乘方法拟合不同多普勒通道主特征矢量的绝对相位特征来获得相位中心的估计,从何实现机翼共形阵列的阵元位置估计.同时遗传算法和粒子群算法在稀疏阵列设计中也得到了广泛的应用[150].李龙军等人[151]将共形阵列天线稀疏优化问题转换成为稀疏矩阵的线性回归问题.通过欧拉旋转定理,建立共形阵列天线导向矢量模型,以同一平面上阵元天线的方向图作为目标任务进行稀疏学习,建立了基于多任务学习的共形阵列天线稀疏优化模型.西安电子科技大学团队为了提高雷达的隐身性能,建立了稀疏阵天线辐射和散射性能机电耦合模型[117],并在此基础上开展了稀疏阵天线的阵元排布方式、位置误差分析、低副瓣实现以及公差设计的研究. ...
稀疏共形阵列天线方向图综合
1
2017
... 目前有很多学者选择了多种方式进行了稀疏阵的设计.Khan等人[148]通过子孔径天线划分的方法,在满足全向辐射单元假设的前提下,实现了线阵的稀疏优化布阵.杨志伟等人[149]利用最小二乘方法拟合不同多普勒通道主特征矢量的绝对相位特征来获得相位中心的估计,从何实现机翼共形阵列的阵元位置估计.同时遗传算法和粒子群算法在稀疏阵列设计中也得到了广泛的应用[150].李龙军等人[151]将共形阵列天线稀疏优化问题转换成为稀疏矩阵的线性回归问题.通过欧拉旋转定理,建立共形阵列天线导向矢量模型,以同一平面上阵元天线的方向图作为目标任务进行稀疏学习,建立了基于多任务学习的共形阵列天线稀疏优化模型.西安电子科技大学团队为了提高雷达的隐身性能,建立了稀疏阵天线辐射和散射性能机电耦合模型[117],并在此基础上开展了稀疏阵天线的阵元排布方式、位置误差分析、低副瓣实现以及公差设计的研究. ...
稀疏共形阵列天线方向图综合
1
2017
... 目前有很多学者选择了多种方式进行了稀疏阵的设计.Khan等人[148]通过子孔径天线划分的方法,在满足全向辐射单元假设的前提下,实现了线阵的稀疏优化布阵.杨志伟等人[149]利用最小二乘方法拟合不同多普勒通道主特征矢量的绝对相位特征来获得相位中心的估计,从何实现机翼共形阵列的阵元位置估计.同时遗传算法和粒子群算法在稀疏阵列设计中也得到了广泛的应用[150].李龙军等人[151]将共形阵列天线稀疏优化问题转换成为稀疏矩阵的线性回归问题.通过欧拉旋转定理,建立共形阵列天线导向矢量模型,以同一平面上阵元天线的方向图作为目标任务进行稀疏学习,建立了基于多任务学习的共形阵列天线稀疏优化模型.西安电子科技大学团队为了提高雷达的隐身性能,建立了稀疏阵天线辐射和散射性能机电耦合模型[117],并在此基础上开展了稀疏阵天线的阵元排布方式、位置误差分析、低副瓣实现以及公差设计的研究. ...
Optimal sensor placement in reduced-order models using modal constraint conditions
1
2022
... (1)经典方法[152].有效独立法是一种倒序删除法,其首先应用于大型空间结构的在轨模态分析中.有效独立法由Kammer最先提出,是影响最广泛、使用最成熟的一种方法.最小模态置信准则法MinMAC是一种典型的正序添加法,它的主要思想是,尽可能使实际动力学采集识别的结构模态振型与理论参考的有限元法计算的结构模态振型相匹配.模态矩阵求和与求积法通过计算模态矩阵中各元素绝对值的和与积,按照从大至小的排序,将行向量的较大值作为传感器布置的位置.这两种方法最大的优点就是可以有效避免传感器布置于结构各阶模态振型的节点以及模态动能较小的自由度上,是典型的模态动能法.原点留数法、模态矩阵的QR分解法、奇异值分解法、Guyan缩减法及其改进与等效方法等方法也较为常用. ...
A combined optimal sensor placement strategy for the structural health monitoring of bridge structures
1
2013
... (2)联合方法[153].将各种经典方法进行有效的联合,能较好地实现传感器优化布置的综合能力.由于有效独立法仅能体现模态独立性能而没有考虑结构中的模态能量参数,测量信息极易被噪声淹没,因此近些年针对该方法不足,众多学者提出了基于有效独立的联合模态能量的倒序删除方法,如基于有效独立法与其他四项指标的四种组合方法,基于能量系数与有效独立算法的组合算法,基于有效独立法和模态能量的组合算法,基于MAC、QR分解与有效独立法的组合算法等联合算法.这些传感器优化布置的组合方法可以兼顾模态独立性和抗噪能力,在很大程度上提高了传感器采样的信噪比,实现了较好的传感器优化布置性能.但是,这些方法仅适用于自由度较少的结构模型中. ...
Methodology developments in sensor placement for health monitoring of civil infrastructures
1
2012
... (3)优化方法[154].随着智能优化算法的不断发展,大型结构的传感器优化布置问题逐步摆脱了仅依靠一定顺序逐个筛选的传统迭代算法,向全局优化算法深入发展,逐渐在大型结构传感器优化布置中发挥了重要作用,以遗传优化算法、粒子群优化算法、猴群优化算法、狼群优化算法等为代表的智能优化算法直接推动了传感器优化布置领域向桥梁、水坝、大跨度柔性结构等超大尺度、超多自由度等特征的工程中应用.绝大多数智能优化算法解决传感器优化布置问题时,所采用的优化目标通常从经典理论中衍生而出,如Fisher信息矩阵行列式与MAC矩阵非对角元素的均方根误差等基本指标,均是来源于经典的有效独立法与模态置信准则法. ...
Robust optimal sensor placement for operational modal analysis based on maximum expected utility
1
2016
... (4)不确定方法:受加工工艺、仪器设备、测量技术的限制,待监测结构中的不确定性以及数据采集过程中的未确知性难以避免且不可消除.为反应二者对传感器优化布置的影响,学者们在灵敏度与鲁棒性等不确定性领域也进行了广泛的传感器优化布置的研究[155].Castro-Triguero等人[156]利用概率统计方法研究了木质结构的传感器优化布置方案,同时对于桁架结构传感器布置的不确定性优化问题,也指出了无论不确定性参数存在与否、大小与否,总有部分确定性传感器布置位置将会在不确定性工况下得以最终保留.基于信息熵理论,Vincenzi等人[157]在结构健康监测与模态测试中实现了结构不确定性与噪声共同存在时传感器最优或次优布置结果.为改善有效独立法中未考虑不确定性的不足,Kim等人[158]通过保留确定性部分与推演附加随机项提出一种新的随机有效独立法,可以较好地实现在平均效应下模态矩阵的线性独立.此外,Papadimitriou等人[159]利用误差相关性预测理论建立了传感器优化布置方法.针对结构动力学参数中不确定性难以度量的不足,利用非概率方法仅需获取不确定性参数边界的优势;杨辰等人[160]建立了含区间不确定性参数的传感器数量确定方法、布置可能度分析与鲁棒优化模型,分别用区间数关系以及遗传优化算法对离散型不确定性问题进行了分析与优化求解,获得了更具稳健性的传感器布置方案. ...
Optimal sensor placement in timber structures by means of a multi-scale approach with material uncertainty
1
2014
... (4)不确定方法:受加工工艺、仪器设备、测量技术的限制,待监测结构中的不确定性以及数据采集过程中的未确知性难以避免且不可消除.为反应二者对传感器优化布置的影响,学者们在灵敏度与鲁棒性等不确定性领域也进行了广泛的传感器优化布置的研究[155].Castro-Triguero等人[156]利用概率统计方法研究了木质结构的传感器优化布置方案,同时对于桁架结构传感器布置的不确定性优化问题,也指出了无论不确定性参数存在与否、大小与否,总有部分确定性传感器布置位置将会在不确定性工况下得以最终保留.基于信息熵理论,Vincenzi等人[157]在结构健康监测与模态测试中实现了结构不确定性与噪声共同存在时传感器最优或次优布置结果.为改善有效独立法中未考虑不确定性的不足,Kim等人[158]通过保留确定性部分与推演附加随机项提出一种新的随机有效独立法,可以较好地实现在平均效应下模态矩阵的线性独立.此外,Papadimitriou等人[159]利用误差相关性预测理论建立了传感器优化布置方法.针对结构动力学参数中不确定性难以度量的不足,利用非概率方法仅需获取不确定性参数边界的优势;杨辰等人[160]建立了含区间不确定性参数的传感器数量确定方法、布置可能度分析与鲁棒优化模型,分别用区间数关系以及遗传优化算法对离散型不确定性问题进行了分析与优化求解,获得了更具稳健性的传感器布置方案. ...
Influence of model errors in optimal sensor placement
1
2017
... (4)不确定方法:受加工工艺、仪器设备、测量技术的限制,待监测结构中的不确定性以及数据采集过程中的未确知性难以避免且不可消除.为反应二者对传感器优化布置的影响,学者们在灵敏度与鲁棒性等不确定性领域也进行了广泛的传感器优化布置的研究[155].Castro-Triguero等人[156]利用概率统计方法研究了木质结构的传感器优化布置方案,同时对于桁架结构传感器布置的不确定性优化问题,也指出了无论不确定性参数存在与否、大小与否,总有部分确定性传感器布置位置将会在不确定性工况下得以最终保留.基于信息熵理论,Vincenzi等人[157]在结构健康监测与模态测试中实现了结构不确定性与噪声共同存在时传感器最优或次优布置结果.为改善有效独立法中未考虑不确定性的不足,Kim等人[158]通过保留确定性部分与推演附加随机项提出一种新的随机有效独立法,可以较好地实现在平均效应下模态矩阵的线性独立.此外,Papadimitriou等人[159]利用误差相关性预测理论建立了传感器优化布置方法.针对结构动力学参数中不确定性难以度量的不足,利用非概率方法仅需获取不确定性参数边界的优势;杨辰等人[160]建立了含区间不确定性参数的传感器数量确定方法、布置可能度分析与鲁棒优化模型,分别用区间数关系以及遗传优化算法对离散型不确定性问题进行了分析与优化求解,获得了更具稳健性的传感器布置方案. ...
Development of a stochastic effective independence(SEFI) method for optimal sensor placement under uncertainty
1
2018
... (4)不确定方法:受加工工艺、仪器设备、测量技术的限制,待监测结构中的不确定性以及数据采集过程中的未确知性难以避免且不可消除.为反应二者对传感器优化布置的影响,学者们在灵敏度与鲁棒性等不确定性领域也进行了广泛的传感器优化布置的研究[155].Castro-Triguero等人[156]利用概率统计方法研究了木质结构的传感器优化布置方案,同时对于桁架结构传感器布置的不确定性优化问题,也指出了无论不确定性参数存在与否、大小与否,总有部分确定性传感器布置位置将会在不确定性工况下得以最终保留.基于信息熵理论,Vincenzi等人[157]在结构健康监测与模态测试中实现了结构不确定性与噪声共同存在时传感器最优或次优布置结果.为改善有效独立法中未考虑不确定性的不足,Kim等人[158]通过保留确定性部分与推演附加随机项提出一种新的随机有效独立法,可以较好地实现在平均效应下模态矩阵的线性独立.此外,Papadimitriou等人[159]利用误差相关性预测理论建立了传感器优化布置方法.针对结构动力学参数中不确定性难以度量的不足,利用非概率方法仅需获取不确定性参数边界的优势;杨辰等人[160]建立了含区间不确定性参数的传感器数量确定方法、布置可能度分析与鲁棒优化模型,分别用区间数关系以及遗传优化算法对离散型不确定性问题进行了分析与优化求解,获得了更具稳健性的传感器布置方案. ...
The effect of prediction error correlation on optimal sensor placement in structural dynamics
1
2012
... (4)不确定方法:受加工工艺、仪器设备、测量技术的限制,待监测结构中的不确定性以及数据采集过程中的未确知性难以避免且不可消除.为反应二者对传感器优化布置的影响,学者们在灵敏度与鲁棒性等不确定性领域也进行了广泛的传感器优化布置的研究[155].Castro-Triguero等人[156]利用概率统计方法研究了木质结构的传感器优化布置方案,同时对于桁架结构传感器布置的不确定性优化问题,也指出了无论不确定性参数存在与否、大小与否,总有部分确定性传感器布置位置将会在不确定性工况下得以最终保留.基于信息熵理论,Vincenzi等人[157]在结构健康监测与模态测试中实现了结构不确定性与噪声共同存在时传感器最优或次优布置结果.为改善有效独立法中未考虑不确定性的不足,Kim等人[158]通过保留确定性部分与推演附加随机项提出一种新的随机有效独立法,可以较好地实现在平均效应下模态矩阵的线性独立.此外,Papadimitriou等人[159]利用误差相关性预测理论建立了传感器优化布置方法.针对结构动力学参数中不确定性难以度量的不足,利用非概率方法仅需获取不确定性参数边界的优势;杨辰等人[160]建立了含区间不确定性参数的传感器数量确定方法、布置可能度分析与鲁棒优化模型,分别用区间数关系以及遗传优化算法对离散型不确定性问题进行了分析与优化求解,获得了更具稳健性的传感器布置方案. ...
Strategy for sensor number determination and placement optimization with incomplete information based on interval possibility model and clustering avoidance distribution index
1
2020
... (4)不确定方法:受加工工艺、仪器设备、测量技术的限制,待监测结构中的不确定性以及数据采集过程中的未确知性难以避免且不可消除.为反应二者对传感器优化布置的影响,学者们在灵敏度与鲁棒性等不确定性领域也进行了广泛的传感器优化布置的研究[155].Castro-Triguero等人[156]利用概率统计方法研究了木质结构的传感器优化布置方案,同时对于桁架结构传感器布置的不确定性优化问题,也指出了无论不确定性参数存在与否、大小与否,总有部分确定性传感器布置位置将会在不确定性工况下得以最终保留.基于信息熵理论,Vincenzi等人[157]在结构健康监测与模态测试中实现了结构不确定性与噪声共同存在时传感器最优或次优布置结果.为改善有效独立法中未考虑不确定性的不足,Kim等人[158]通过保留确定性部分与推演附加随机项提出一种新的随机有效独立法,可以较好地实现在平均效应下模态矩阵的线性独立.此外,Papadimitriou等人[159]利用误差相关性预测理论建立了传感器优化布置方法.针对结构动力学参数中不确定性难以度量的不足,利用非概率方法仅需获取不确定性参数边界的优势;杨辰等人[160]建立了含区间不确定性参数的传感器数量确定方法、布置可能度分析与鲁棒优化模型,分别用区间数关系以及遗传优化算法对离散型不确定性问题进行了分析与优化求解,获得了更具稳健性的传感器布置方案. ...
Performance of phased-array antennas with mechanical errors
1
1992
... 随着APAR的发展,大口径、高频段化成为APAR天线的发展趋势,天线口径的增大、频段的提高,对天线阵面精度要求随之提高.在相控阵雷达的服役过程中,容易受外界环境载的影响,天线阵面发生结构变形,天线阵元间产生相位误差,偏离设计形态,严重影响相控阵天线的电性能指标.因此,需要准确测量相控阵雷达阵面的位姿偏离信息,并以此为依据对天线的电性能进行补偿[161]. ...
Adaptive compensation of flexible skin antenna with embedded fiber Bragg grating
1
2019
... 在天线形变重构领域,常用的方法有模态法、逆有限元方法、Ko位移理论以及神经网络法等.Zhou等人[162]基于模态法的应变位移转换关系,通过嵌入到蒙皮天线中的光纤Bragg光栅传感器测量的应变数据得到了天线变量,并建立了天线的电磁-应变耦合模型,对蒙皮天线由于变形引起的相位误差进行补偿,验证了模态法的可行性.袁慎芳等人[163]基于Ko位移理论,对强度相等的梁和机翼进行了仿真、实验研究,结果验证了方法的有效性.Ko位移理论的提出主要基于欧拉-伯努利梁的受力模型,适用于典型的梁结构的重构,不适用于结构复杂的对象.Alioli等人[164]基于逆有限元法,通过膜单元的构造实现了膜状翼的变形场与压力场重构,并且证明其具有较好的实时性.逆有限元法不需要事先分析对象的材料属性、模态等,只需要通过构造相应的逆向单元并结合应变数据即可实现变形场的求解,便于实现,但仅适用于典型梁结构,受测量误差影响较大.Bruno等人[165]基于模拟退火与神经网络相结合的方法,通过训练实验样本构建目标结构应变与位移关系,再通过少量测量应变推断出结构的变形情况.神经网络法通常需要采集大量的目标结构样本数据,受样本数据误差影响大.西安电子科技大学团队分析了建模噪声和测量噪声的随机性,提出了基于卡尔曼滤波阵面形貌重构方法[166].根据极大似然准则,将建模和测量噪声方差矩阵也纳入滤波迭代过程中,使方差实时更新以此来准确反映出此时噪声的特性同时降低迭代过程中误差的累积,使更加符合于工程应用. ...
一种适用于梁式机翼的变形重构方法
1
2014
... 在天线形变重构领域,常用的方法有模态法、逆有限元方法、Ko位移理论以及神经网络法等.Zhou等人[162]基于模态法的应变位移转换关系,通过嵌入到蒙皮天线中的光纤Bragg光栅传感器测量的应变数据得到了天线变量,并建立了天线的电磁-应变耦合模型,对蒙皮天线由于变形引起的相位误差进行补偿,验证了模态法的可行性.袁慎芳等人[163]基于Ko位移理论,对强度相等的梁和机翼进行了仿真、实验研究,结果验证了方法的有效性.Ko位移理论的提出主要基于欧拉-伯努利梁的受力模型,适用于典型的梁结构的重构,不适用于结构复杂的对象.Alioli等人[164]基于逆有限元法,通过膜单元的构造实现了膜状翼的变形场与压力场重构,并且证明其具有较好的实时性.逆有限元法不需要事先分析对象的材料属性、模态等,只需要通过构造相应的逆向单元并结合应变数据即可实现变形场的求解,便于实现,但仅适用于典型梁结构,受测量误差影响较大.Bruno等人[165]基于模拟退火与神经网络相结合的方法,通过训练实验样本构建目标结构应变与位移关系,再通过少量测量应变推断出结构的变形情况.神经网络法通常需要采集大量的目标结构样本数据,受样本数据误差影响大.西安电子科技大学团队分析了建模噪声和测量噪声的随机性,提出了基于卡尔曼滤波阵面形貌重构方法[166].根据极大似然准则,将建模和测量噪声方差矩阵也纳入滤波迭代过程中,使方差实时更新以此来准确反映出此时噪声的特性同时降低迭代过程中误差的累积,使更加符合于工程应用. ...
一种适用于梁式机翼的变形重构方法
1
2014
... 在天线形变重构领域,常用的方法有模态法、逆有限元方法、Ko位移理论以及神经网络法等.Zhou等人[162]基于模态法的应变位移转换关系,通过嵌入到蒙皮天线中的光纤Bragg光栅传感器测量的应变数据得到了天线变量,并建立了天线的电磁-应变耦合模型,对蒙皮天线由于变形引起的相位误差进行补偿,验证了模态法的可行性.袁慎芳等人[163]基于Ko位移理论,对强度相等的梁和机翼进行了仿真、实验研究,结果验证了方法的有效性.Ko位移理论的提出主要基于欧拉-伯努利梁的受力模型,适用于典型的梁结构的重构,不适用于结构复杂的对象.Alioli等人[164]基于逆有限元法,通过膜单元的构造实现了膜状翼的变形场与压力场重构,并且证明其具有较好的实时性.逆有限元法不需要事先分析对象的材料属性、模态等,只需要通过构造相应的逆向单元并结合应变数据即可实现变形场的求解,便于实现,但仅适用于典型梁结构,受测量误差影响较大.Bruno等人[165]基于模拟退火与神经网络相结合的方法,通过训练实验样本构建目标结构应变与位移关系,再通过少量测量应变推断出结构的变形情况.神经网络法通常需要采集大量的目标结构样本数据,受样本数据误差影响大.西安电子科技大学团队分析了建模噪声和测量噪声的随机性,提出了基于卡尔曼滤波阵面形貌重构方法[166].根据极大似然准则,将建模和测量噪声方差矩阵也纳入滤波迭代过程中,使方差实时更新以此来准确反映出此时噪声的特性同时降低迭代过程中误差的累积,使更加符合于工程应用. ...
Membrane shape and load reconstruction from measurements using inverse finite element analysis
1
2016
... 在天线形变重构领域,常用的方法有模态法、逆有限元方法、Ko位移理论以及神经网络法等.Zhou等人[162]基于模态法的应变位移转换关系,通过嵌入到蒙皮天线中的光纤Bragg光栅传感器测量的应变数据得到了天线变量,并建立了天线的电磁-应变耦合模型,对蒙皮天线由于变形引起的相位误差进行补偿,验证了模态法的可行性.袁慎芳等人[163]基于Ko位移理论,对强度相等的梁和机翼进行了仿真、实验研究,结果验证了方法的有效性.Ko位移理论的提出主要基于欧拉-伯努利梁的受力模型,适用于典型的梁结构的重构,不适用于结构复杂的对象.Alioli等人[164]基于逆有限元法,通过膜单元的构造实现了膜状翼的变形场与压力场重构,并且证明其具有较好的实时性.逆有限元法不需要事先分析对象的材料属性、模态等,只需要通过构造相应的逆向单元并结合应变数据即可实现变形场的求解,便于实现,但仅适用于典型梁结构,受测量误差影响较大.Bruno等人[165]基于模拟退火与神经网络相结合的方法,通过训练实验样本构建目标结构应变与位移关系,再通过少量测量应变推断出结构的变形情况.神经网络法通常需要采集大量的目标结构样本数据,受样本数据误差影响大.西安电子科技大学团队分析了建模噪声和测量噪声的随机性,提出了基于卡尔曼滤波阵面形貌重构方法[166].根据极大似然准则,将建模和测量噪声方差矩阵也纳入滤波迭代过程中,使方差实时更新以此来准确反映出此时噪声的特性同时降低迭代过程中误差的累积,使更加符合于工程应用. ...
Shape estimation from incomplete measurements: A neural-net approach
1
1994
... 在天线形变重构领域,常用的方法有模态法、逆有限元方法、Ko位移理论以及神经网络法等.Zhou等人[162]基于模态法的应变位移转换关系,通过嵌入到蒙皮天线中的光纤Bragg光栅传感器测量的应变数据得到了天线变量,并建立了天线的电磁-应变耦合模型,对蒙皮天线由于变形引起的相位误差进行补偿,验证了模态法的可行性.袁慎芳等人[163]基于Ko位移理论,对强度相等的梁和机翼进行了仿真、实验研究,结果验证了方法的有效性.Ko位移理论的提出主要基于欧拉-伯努利梁的受力模型,适用于典型的梁结构的重构,不适用于结构复杂的对象.Alioli等人[164]基于逆有限元法,通过膜单元的构造实现了膜状翼的变形场与压力场重构,并且证明其具有较好的实时性.逆有限元法不需要事先分析对象的材料属性、模态等,只需要通过构造相应的逆向单元并结合应变数据即可实现变形场的求解,便于实现,但仅适用于典型梁结构,受测量误差影响较大.Bruno等人[165]基于模拟退火与神经网络相结合的方法,通过训练实验样本构建目标结构应变与位移关系,再通过少量测量应变推断出结构的变形情况.神经网络法通常需要采集大量的目标结构样本数据,受样本数据误差影响大.西安电子科技大学团队分析了建模噪声和测量噪声的随机性,提出了基于卡尔曼滤波阵面形貌重构方法[166].根据极大似然准则,将建模和测量噪声方差矩阵也纳入滤波迭代过程中,使方差实时更新以此来准确反映出此时噪声的特性同时降低迭代过程中误差的累积,使更加符合于工程应用. ...
有源相控阵天线结构响应重构方法研究
1
2018
... 在天线形变重构领域,常用的方法有模态法、逆有限元方法、Ko位移理论以及神经网络法等.Zhou等人[162]基于模态法的应变位移转换关系,通过嵌入到蒙皮天线中的光纤Bragg光栅传感器测量的应变数据得到了天线变量,并建立了天线的电磁-应变耦合模型,对蒙皮天线由于变形引起的相位误差进行补偿,验证了模态法的可行性.袁慎芳等人[163]基于Ko位移理论,对强度相等的梁和机翼进行了仿真、实验研究,结果验证了方法的有效性.Ko位移理论的提出主要基于欧拉-伯努利梁的受力模型,适用于典型的梁结构的重构,不适用于结构复杂的对象.Alioli等人[164]基于逆有限元法,通过膜单元的构造实现了膜状翼的变形场与压力场重构,并且证明其具有较好的实时性.逆有限元法不需要事先分析对象的材料属性、模态等,只需要通过构造相应的逆向单元并结合应变数据即可实现变形场的求解,便于实现,但仅适用于典型梁结构,受测量误差影响较大.Bruno等人[165]基于模拟退火与神经网络相结合的方法,通过训练实验样本构建目标结构应变与位移关系,再通过少量测量应变推断出结构的变形情况.神经网络法通常需要采集大量的目标结构样本数据,受样本数据误差影响大.西安电子科技大学团队分析了建模噪声和测量噪声的随机性,提出了基于卡尔曼滤波阵面形貌重构方法[166].根据极大似然准则,将建模和测量噪声方差矩阵也纳入滤波迭代过程中,使方差实时更新以此来准确反映出此时噪声的特性同时降低迭代过程中误差的累积,使更加符合于工程应用. ...
有源相控阵天线结构响应重构方法研究
1
2018
... 在天线形变重构领域,常用的方法有模态法、逆有限元方法、Ko位移理论以及神经网络法等.Zhou等人[162]基于模态法的应变位移转换关系,通过嵌入到蒙皮天线中的光纤Bragg光栅传感器测量的应变数据得到了天线变量,并建立了天线的电磁-应变耦合模型,对蒙皮天线由于变形引起的相位误差进行补偿,验证了模态法的可行性.袁慎芳等人[163]基于Ko位移理论,对强度相等的梁和机翼进行了仿真、实验研究,结果验证了方法的有效性.Ko位移理论的提出主要基于欧拉-伯努利梁的受力模型,适用于典型的梁结构的重构,不适用于结构复杂的对象.Alioli等人[164]基于逆有限元法,通过膜单元的构造实现了膜状翼的变形场与压力场重构,并且证明其具有较好的实时性.逆有限元法不需要事先分析对象的材料属性、模态等,只需要通过构造相应的逆向单元并结合应变数据即可实现变形场的求解,便于实现,但仅适用于典型梁结构,受测量误差影响较大.Bruno等人[165]基于模拟退火与神经网络相结合的方法,通过训练实验样本构建目标结构应变与位移关系,再通过少量测量应变推断出结构的变形情况.神经网络法通常需要采集大量的目标结构样本数据,受样本数据误差影响大.西安电子科技大学团队分析了建模噪声和测量噪声的随机性,提出了基于卡尔曼滤波阵面形貌重构方法[166].根据极大似然准则,将建模和测量噪声方差矩阵也纳入滤波迭代过程中,使方差实时更新以此来准确反映出此时噪声的特性同时降低迭代过程中误差的累积,使更加符合于工程应用. ...
1
1980
... 为改善不同工作环境下天线电性能的恶化情况,保障天线在工作时的性能,可以通过给数字衰减器和数字移相器输入计算得到的相应补偿量来修正天线方向图,从而实现对天线电性能进行补偿.数字器件虽然具有结构简单、能耗低、运算速度快、控制电压低、易于计算机控制等优点,但受限于其固有的量化属性,衰减器和移相器都只能输入离散的数值,无法根据天线电性能补偿法得到的补偿量,实现幅相数值的连续变化,这就存在幅相量化问题,由此产生幅相量化误差[167].例如m位的移相器的相位值,是将360°分为2m个标称值,相位值不是连续变化的.移相器的相位值就只能取接近所需相位值的标称值,造成移相器产生相位量化误差[168].相位量化误差一方面会导致主瓣波束展宽、增益下降、副瓣电平升高,另一方面会使得天线的波束指向精度变差,最终降低天线电性能.为了达到更好的天线电性能补偿效果,一种考虑数字衰减器和移相器量化误差的相控阵天线补偿量计算方法[169]应时而生.首先根据衰减器和移相器的步进值和位数,确定最小衰减量和最小相移量.再基于APAA的机电耦合补偿模型,计算补偿变形天线电性能的阵元幅相,通过比较阵元幅相与最小衰减量、最小相移量的大小,确定天线阵元量化幅度补偿量和量化误差补偿量,从而保证天线电性能最优.基于上述考虑数字器件量化误差的相控阵天线补偿量计算方法,周云宵[170]开发了考虑数字器件量化误差的APAA电性能补偿量计算软件,能够在降低量化误差对补偿效果的影响情况下,快速计算天线的幅相补偿量,达到修正APAA补偿量的目的,还可以通过比较量化误差前后的两种幅相补偿量,对量化误差的修正效果做一个评估.杨东萍等人[171]为了改善移相器的相位量化误差对相控阵天线波束指向精度和天线波束性能的影响,提出采用递推比较补偿馈相法代替传统的确定性馈相法,并证明了递推比较补偿馈相法能够减少相位量化误差的影响,降低天线波束指向误差的极大值和均方差,能够提高相控阵天线的波束指向精度. ...
1
1980
... 为改善不同工作环境下天线电性能的恶化情况,保障天线在工作时的性能,可以通过给数字衰减器和数字移相器输入计算得到的相应补偿量来修正天线方向图,从而实现对天线电性能进行补偿.数字器件虽然具有结构简单、能耗低、运算速度快、控制电压低、易于计算机控制等优点,但受限于其固有的量化属性,衰减器和移相器都只能输入离散的数值,无法根据天线电性能补偿法得到的补偿量,实现幅相数值的连续变化,这就存在幅相量化问题,由此产生幅相量化误差[167].例如m位的移相器的相位值,是将360°分为2m个标称值,相位值不是连续变化的.移相器的相位值就只能取接近所需相位值的标称值,造成移相器产生相位量化误差[168].相位量化误差一方面会导致主瓣波束展宽、增益下降、副瓣电平升高,另一方面会使得天线的波束指向精度变差,最终降低天线电性能.为了达到更好的天线电性能补偿效果,一种考虑数字衰减器和移相器量化误差的相控阵天线补偿量计算方法[169]应时而生.首先根据衰减器和移相器的步进值和位数,确定最小衰减量和最小相移量.再基于APAA的机电耦合补偿模型,计算补偿变形天线电性能的阵元幅相,通过比较阵元幅相与最小衰减量、最小相移量的大小,确定天线阵元量化幅度补偿量和量化误差补偿量,从而保证天线电性能最优.基于上述考虑数字器件量化误差的相控阵天线补偿量计算方法,周云宵[170]开发了考虑数字器件量化误差的APAA电性能补偿量计算软件,能够在降低量化误差对补偿效果的影响情况下,快速计算天线的幅相补偿量,达到修正APAA补偿量的目的,还可以通过比较量化误差前后的两种幅相补偿量,对量化误差的修正效果做一个评估.杨东萍等人[171]为了改善移相器的相位量化误差对相控阵天线波束指向精度和天线波束性能的影响,提出采用递推比较补偿馈相法代替传统的确定性馈相法,并证明了递推比较补偿馈相法能够减少相位量化误差的影响,降低天线波束指向误差的极大值和均方差,能够提高相控阵天线的波束指向精度. ...
相控阵雷达中相位误差分析及补偿方法
1
2010
... 为改善不同工作环境下天线电性能的恶化情况,保障天线在工作时的性能,可以通过给数字衰减器和数字移相器输入计算得到的相应补偿量来修正天线方向图,从而实现对天线电性能进行补偿.数字器件虽然具有结构简单、能耗低、运算速度快、控制电压低、易于计算机控制等优点,但受限于其固有的量化属性,衰减器和移相器都只能输入离散的数值,无法根据天线电性能补偿法得到的补偿量,实现幅相数值的连续变化,这就存在幅相量化问题,由此产生幅相量化误差[167].例如m位的移相器的相位值,是将360°分为2m个标称值,相位值不是连续变化的.移相器的相位值就只能取接近所需相位值的标称值,造成移相器产生相位量化误差[168].相位量化误差一方面会导致主瓣波束展宽、增益下降、副瓣电平升高,另一方面会使得天线的波束指向精度变差,最终降低天线电性能.为了达到更好的天线电性能补偿效果,一种考虑数字衰减器和移相器量化误差的相控阵天线补偿量计算方法[169]应时而生.首先根据衰减器和移相器的步进值和位数,确定最小衰减量和最小相移量.再基于APAA的机电耦合补偿模型,计算补偿变形天线电性能的阵元幅相,通过比较阵元幅相与最小衰减量、最小相移量的大小,确定天线阵元量化幅度补偿量和量化误差补偿量,从而保证天线电性能最优.基于上述考虑数字器件量化误差的相控阵天线补偿量计算方法,周云宵[170]开发了考虑数字器件量化误差的APAA电性能补偿量计算软件,能够在降低量化误差对补偿效果的影响情况下,快速计算天线的幅相补偿量,达到修正APAA补偿量的目的,还可以通过比较量化误差前后的两种幅相补偿量,对量化误差的修正效果做一个评估.杨东萍等人[171]为了改善移相器的相位量化误差对相控阵天线波束指向精度和天线波束性能的影响,提出采用递推比较补偿馈相法代替传统的确定性馈相法,并证明了递推比较补偿馈相法能够减少相位量化误差的影响,降低天线波束指向误差的极大值和均方差,能够提高相控阵天线的波束指向精度. ...
相控阵雷达中相位误差分析及补偿方法
1
2010
... 为改善不同工作环境下天线电性能的恶化情况,保障天线在工作时的性能,可以通过给数字衰减器和数字移相器输入计算得到的相应补偿量来修正天线方向图,从而实现对天线电性能进行补偿.数字器件虽然具有结构简单、能耗低、运算速度快、控制电压低、易于计算机控制等优点,但受限于其固有的量化属性,衰减器和移相器都只能输入离散的数值,无法根据天线电性能补偿法得到的补偿量,实现幅相数值的连续变化,这就存在幅相量化问题,由此产生幅相量化误差[167].例如m位的移相器的相位值,是将360°分为2m个标称值,相位值不是连续变化的.移相器的相位值就只能取接近所需相位值的标称值,造成移相器产生相位量化误差[168].相位量化误差一方面会导致主瓣波束展宽、增益下降、副瓣电平升高,另一方面会使得天线的波束指向精度变差,最终降低天线电性能.为了达到更好的天线电性能补偿效果,一种考虑数字衰减器和移相器量化误差的相控阵天线补偿量计算方法[169]应时而生.首先根据衰减器和移相器的步进值和位数,确定最小衰减量和最小相移量.再基于APAA的机电耦合补偿模型,计算补偿变形天线电性能的阵元幅相,通过比较阵元幅相与最小衰减量、最小相移量的大小,确定天线阵元量化幅度补偿量和量化误差补偿量,从而保证天线电性能最优.基于上述考虑数字器件量化误差的相控阵天线补偿量计算方法,周云宵[170]开发了考虑数字器件量化误差的APAA电性能补偿量计算软件,能够在降低量化误差对补偿效果的影响情况下,快速计算天线的幅相补偿量,达到修正APAA补偿量的目的,还可以通过比较量化误差前后的两种幅相补偿量,对量化误差的修正效果做一个评估.杨东萍等人[171]为了改善移相器的相位量化误差对相控阵天线波束指向精度和天线波束性能的影响,提出采用递推比较补偿馈相法代替传统的确定性馈相法,并证明了递推比较补偿馈相法能够减少相位量化误差的影响,降低天线波束指向误差的极大值和均方差,能够提高相控阵天线的波束指向精度. ...
面向数字器件量化的变形有源相控阵天线幅相补偿量确定方法
1
... 为改善不同工作环境下天线电性能的恶化情况,保障天线在工作时的性能,可以通过给数字衰减器和数字移相器输入计算得到的相应补偿量来修正天线方向图,从而实现对天线电性能进行补偿.数字器件虽然具有结构简单、能耗低、运算速度快、控制电压低、易于计算机控制等优点,但受限于其固有的量化属性,衰减器和移相器都只能输入离散的数值,无法根据天线电性能补偿法得到的补偿量,实现幅相数值的连续变化,这就存在幅相量化问题,由此产生幅相量化误差[167].例如m位的移相器的相位值,是将360°分为2m个标称值,相位值不是连续变化的.移相器的相位值就只能取接近所需相位值的标称值,造成移相器产生相位量化误差[168].相位量化误差一方面会导致主瓣波束展宽、增益下降、副瓣电平升高,另一方面会使得天线的波束指向精度变差,最终降低天线电性能.为了达到更好的天线电性能补偿效果,一种考虑数字衰减器和移相器量化误差的相控阵天线补偿量计算方法[169]应时而生.首先根据衰减器和移相器的步进值和位数,确定最小衰减量和最小相移量.再基于APAA的机电耦合补偿模型,计算补偿变形天线电性能的阵元幅相,通过比较阵元幅相与最小衰减量、最小相移量的大小,确定天线阵元量化幅度补偿量和量化误差补偿量,从而保证天线电性能最优.基于上述考虑数字器件量化误差的相控阵天线补偿量计算方法,周云宵[170]开发了考虑数字器件量化误差的APAA电性能补偿量计算软件,能够在降低量化误差对补偿效果的影响情况下,快速计算天线的幅相补偿量,达到修正APAA补偿量的目的,还可以通过比较量化误差前后的两种幅相补偿量,对量化误差的修正效果做一个评估.杨东萍等人[171]为了改善移相器的相位量化误差对相控阵天线波束指向精度和天线波束性能的影响,提出采用递推比较补偿馈相法代替传统的确定性馈相法,并证明了递推比较补偿馈相法能够减少相位量化误差的影响,降低天线波束指向误差的极大值和均方差,能够提高相控阵天线的波束指向精度. ...
面向数字器件量化的变形有源相控阵天线幅相补偿量确定方法
1
... 为改善不同工作环境下天线电性能的恶化情况,保障天线在工作时的性能,可以通过给数字衰减器和数字移相器输入计算得到的相应补偿量来修正天线方向图,从而实现对天线电性能进行补偿.数字器件虽然具有结构简单、能耗低、运算速度快、控制电压低、易于计算机控制等优点,但受限于其固有的量化属性,衰减器和移相器都只能输入离散的数值,无法根据天线电性能补偿法得到的补偿量,实现幅相数值的连续变化,这就存在幅相量化问题,由此产生幅相量化误差[167].例如m位的移相器的相位值,是将360°分为2m个标称值,相位值不是连续变化的.移相器的相位值就只能取接近所需相位值的标称值,造成移相器产生相位量化误差[168].相位量化误差一方面会导致主瓣波束展宽、增益下降、副瓣电平升高,另一方面会使得天线的波束指向精度变差,最终降低天线电性能.为了达到更好的天线电性能补偿效果,一种考虑数字衰减器和移相器量化误差的相控阵天线补偿量计算方法[169]应时而生.首先根据衰减器和移相器的步进值和位数,确定最小衰减量和最小相移量.再基于APAA的机电耦合补偿模型,计算补偿变形天线电性能的阵元幅相,通过比较阵元幅相与最小衰减量、最小相移量的大小,确定天线阵元量化幅度补偿量和量化误差补偿量,从而保证天线电性能最优.基于上述考虑数字器件量化误差的相控阵天线补偿量计算方法,周云宵[170]开发了考虑数字器件量化误差的APAA电性能补偿量计算软件,能够在降低量化误差对补偿效果的影响情况下,快速计算天线的幅相补偿量,达到修正APAA补偿量的目的,还可以通过比较量化误差前后的两种幅相补偿量,对量化误差的修正效果做一个评估.杨东萍等人[171]为了改善移相器的相位量化误差对相控阵天线波束指向精度和天线波束性能的影响,提出采用递推比较补偿馈相法代替传统的确定性馈相法,并证明了递推比较补偿馈相法能够减少相位量化误差的影响,降低天线波束指向误差的极大值和均方差,能够提高相控阵天线的波束指向精度. ...
面向机电耦合的有源相控阵天线电性能计算、补偿和集成设计软件
2
2018
... 为改善不同工作环境下天线电性能的恶化情况,保障天线在工作时的性能,可以通过给数字衰减器和数字移相器输入计算得到的相应补偿量来修正天线方向图,从而实现对天线电性能进行补偿.数字器件虽然具有结构简单、能耗低、运算速度快、控制电压低、易于计算机控制等优点,但受限于其固有的量化属性,衰减器和移相器都只能输入离散的数值,无法根据天线电性能补偿法得到的补偿量,实现幅相数值的连续变化,这就存在幅相量化问题,由此产生幅相量化误差[167].例如m位的移相器的相位值,是将360°分为2m个标称值,相位值不是连续变化的.移相器的相位值就只能取接近所需相位值的标称值,造成移相器产生相位量化误差[168].相位量化误差一方面会导致主瓣波束展宽、增益下降、副瓣电平升高,另一方面会使得天线的波束指向精度变差,最终降低天线电性能.为了达到更好的天线电性能补偿效果,一种考虑数字衰减器和移相器量化误差的相控阵天线补偿量计算方法[169]应时而生.首先根据衰减器和移相器的步进值和位数,确定最小衰减量和最小相移量.再基于APAA的机电耦合补偿模型,计算补偿变形天线电性能的阵元幅相,通过比较阵元幅相与最小衰减量、最小相移量的大小,确定天线阵元量化幅度补偿量和量化误差补偿量,从而保证天线电性能最优.基于上述考虑数字器件量化误差的相控阵天线补偿量计算方法,周云宵[170]开发了考虑数字器件量化误差的APAA电性能补偿量计算软件,能够在降低量化误差对补偿效果的影响情况下,快速计算天线的幅相补偿量,达到修正APAA补偿量的目的,还可以通过比较量化误差前后的两种幅相补偿量,对量化误差的修正效果做一个评估.杨东萍等人[171]为了改善移相器的相位量化误差对相控阵天线波束指向精度和天线波束性能的影响,提出采用递推比较补偿馈相法代替传统的确定性馈相法,并证明了递推比较补偿馈相法能够减少相位量化误差的影响,降低天线波束指向误差的极大值和均方差,能够提高相控阵天线的波束指向精度. ...
... 西安电子科技大学的研究团队设计开发了APAA变形后的电性能和补偿量计算软件,包括APAA变形后的电性能计算软件,APAA变形后的补偿量计算软件和考虑量化误差的APAA变形后的补偿量计算软件.并且开发了APAR机电热集成设计软件,可以对天线结构进行力学、热仿真分析,并能快速计算并显示结果.软件操作的便捷性可以减少了天线设计人员的工作量,从而明显提高他们的工作效率,为科研和工程提供参考和借鉴的作用[63,170,208].基于机电热耦合的有源相控阵天线性能补偿软件架构,如图20所示. ...
面向机电耦合的有源相控阵天线电性能计算、补偿和集成设计软件
2
2018
... 为改善不同工作环境下天线电性能的恶化情况,保障天线在工作时的性能,可以通过给数字衰减器和数字移相器输入计算得到的相应补偿量来修正天线方向图,从而实现对天线电性能进行补偿.数字器件虽然具有结构简单、能耗低、运算速度快、控制电压低、易于计算机控制等优点,但受限于其固有的量化属性,衰减器和移相器都只能输入离散的数值,无法根据天线电性能补偿法得到的补偿量,实现幅相数值的连续变化,这就存在幅相量化问题,由此产生幅相量化误差[167].例如m位的移相器的相位值,是将360°分为2m个标称值,相位值不是连续变化的.移相器的相位值就只能取接近所需相位值的标称值,造成移相器产生相位量化误差[168].相位量化误差一方面会导致主瓣波束展宽、增益下降、副瓣电平升高,另一方面会使得天线的波束指向精度变差,最终降低天线电性能.为了达到更好的天线电性能补偿效果,一种考虑数字衰减器和移相器量化误差的相控阵天线补偿量计算方法[169]应时而生.首先根据衰减器和移相器的步进值和位数,确定最小衰减量和最小相移量.再基于APAA的机电耦合补偿模型,计算补偿变形天线电性能的阵元幅相,通过比较阵元幅相与最小衰减量、最小相移量的大小,确定天线阵元量化幅度补偿量和量化误差补偿量,从而保证天线电性能最优.基于上述考虑数字器件量化误差的相控阵天线补偿量计算方法,周云宵[170]开发了考虑数字器件量化误差的APAA电性能补偿量计算软件,能够在降低量化误差对补偿效果的影响情况下,快速计算天线的幅相补偿量,达到修正APAA补偿量的目的,还可以通过比较量化误差前后的两种幅相补偿量,对量化误差的修正效果做一个评估.杨东萍等人[171]为了改善移相器的相位量化误差对相控阵天线波束指向精度和天线波束性能的影响,提出采用递推比较补偿馈相法代替传统的确定性馈相法,并证明了递推比较补偿馈相法能够减少相位量化误差的影响,降低天线波束指向误差的极大值和均方差,能够提高相控阵天线的波束指向精度. ...
... 西安电子科技大学的研究团队设计开发了APAA变形后的电性能和补偿量计算软件,包括APAA变形后的电性能计算软件,APAA变形后的补偿量计算软件和考虑量化误差的APAA变形后的补偿量计算软件.并且开发了APAR机电热集成设计软件,可以对天线结构进行力学、热仿真分析,并能快速计算并显示结果.软件操作的便捷性可以减少了天线设计人员的工作量,从而明显提高他们的工作效率,为科研和工程提供参考和借鉴的作用[63,170,208].基于机电热耦合的有源相控阵天线性能补偿软件架构,如图20所示. ...
相位误差对相控阵天线影响分析与改进
1
2013
... 为改善不同工作环境下天线电性能的恶化情况,保障天线在工作时的性能,可以通过给数字衰减器和数字移相器输入计算得到的相应补偿量来修正天线方向图,从而实现对天线电性能进行补偿.数字器件虽然具有结构简单、能耗低、运算速度快、控制电压低、易于计算机控制等优点,但受限于其固有的量化属性,衰减器和移相器都只能输入离散的数值,无法根据天线电性能补偿法得到的补偿量,实现幅相数值的连续变化,这就存在幅相量化问题,由此产生幅相量化误差[167].例如m位的移相器的相位值,是将360°分为2m个标称值,相位值不是连续变化的.移相器的相位值就只能取接近所需相位值的标称值,造成移相器产生相位量化误差[168].相位量化误差一方面会导致主瓣波束展宽、增益下降、副瓣电平升高,另一方面会使得天线的波束指向精度变差,最终降低天线电性能.为了达到更好的天线电性能补偿效果,一种考虑数字衰减器和移相器量化误差的相控阵天线补偿量计算方法[169]应时而生.首先根据衰减器和移相器的步进值和位数,确定最小衰减量和最小相移量.再基于APAA的机电耦合补偿模型,计算补偿变形天线电性能的阵元幅相,通过比较阵元幅相与最小衰减量、最小相移量的大小,确定天线阵元量化幅度补偿量和量化误差补偿量,从而保证天线电性能最优.基于上述考虑数字器件量化误差的相控阵天线补偿量计算方法,周云宵[170]开发了考虑数字器件量化误差的APAA电性能补偿量计算软件,能够在降低量化误差对补偿效果的影响情况下,快速计算天线的幅相补偿量,达到修正APAA补偿量的目的,还可以通过比较量化误差前后的两种幅相补偿量,对量化误差的修正效果做一个评估.杨东萍等人[171]为了改善移相器的相位量化误差对相控阵天线波束指向精度和天线波束性能的影响,提出采用递推比较补偿馈相法代替传统的确定性馈相法,并证明了递推比较补偿馈相法能够减少相位量化误差的影响,降低天线波束指向误差的极大值和均方差,能够提高相控阵天线的波束指向精度. ...
相位误差对相控阵天线影响分析与改进
1
2013
... 为改善不同工作环境下天线电性能的恶化情况,保障天线在工作时的性能,可以通过给数字衰减器和数字移相器输入计算得到的相应补偿量来修正天线方向图,从而实现对天线电性能进行补偿.数字器件虽然具有结构简单、能耗低、运算速度快、控制电压低、易于计算机控制等优点,但受限于其固有的量化属性,衰减器和移相器都只能输入离散的数值,无法根据天线电性能补偿法得到的补偿量,实现幅相数值的连续变化,这就存在幅相量化问题,由此产生幅相量化误差[167].例如m位的移相器的相位值,是将360°分为2m个标称值,相位值不是连续变化的.移相器的相位值就只能取接近所需相位值的标称值,造成移相器产生相位量化误差[168].相位量化误差一方面会导致主瓣波束展宽、增益下降、副瓣电平升高,另一方面会使得天线的波束指向精度变差,最终降低天线电性能.为了达到更好的天线电性能补偿效果,一种考虑数字衰减器和移相器量化误差的相控阵天线补偿量计算方法[169]应时而生.首先根据衰减器和移相器的步进值和位数,确定最小衰减量和最小相移量.再基于APAA的机电耦合补偿模型,计算补偿变形天线电性能的阵元幅相,通过比较阵元幅相与最小衰减量、最小相移量的大小,确定天线阵元量化幅度补偿量和量化误差补偿量,从而保证天线电性能最优.基于上述考虑数字器件量化误差的相控阵天线补偿量计算方法,周云宵[170]开发了考虑数字器件量化误差的APAA电性能补偿量计算软件,能够在降低量化误差对补偿效果的影响情况下,快速计算天线的幅相补偿量,达到修正APAA补偿量的目的,还可以通过比较量化误差前后的两种幅相补偿量,对量化误差的修正效果做一个评估.杨东萍等人[171]为了改善移相器的相位量化误差对相控阵天线波束指向精度和天线波束性能的影响,提出采用递推比较补偿馈相法代替传统的确定性馈相法,并证明了递推比较补偿馈相法能够减少相位量化误差的影响,降低天线波束指向误差的极大值和均方差,能够提高相控阵天线的波束指向精度. ...
Active phased array design for high reliability
1
1999
... 面对日益复杂的战场环境,有源相控阵天线在服役时会遭受时变强风、极端温度、雨雪等载荷,T/R组件作为天线的核心部件在天线的服役过程中不可避免存在失效的情况.据统计,对于8 000个T/R组件的大型有源相控阵天线,平均每25个小时就有1个组件失效.连续工作一年后,将有350个T/R组件(约为总数的4.4%)完全失效[172].T/R组件失效会造成天线方向图畸变,如副瓣电平抬高、增益下降等,严重降低雷达天线的服役性能.随着有源相控阵天线在军事领域的广泛应用,阵列规模不断扩大,对天线的可靠性的要求日趋严苛,T/R组件失效问题已成为制约相控阵雷达保持良好工作状态的关键问题. ...
A linear antenna array failure correction using improved bat algorithm
1
2017
... Singh等人[173]针对有源相控阵天线T/R组件失效导致的副瓣电平抬升的问题,提出了一种改进的bat算法,通过仅重新优化剩余非缺陷单元的激励电流振幅来重构天线的原始方向图.Khan等人[174]提出了一种布谷鸟搜索算法,通过调整阵元的间距来矫正因T/R组件失效导致的天线方向图畸变,对21个阵元的切比雪夫天线阵进行了仿真,结果表明了该方法的有效性.牛传峰等人[175]基于10×10平面阵列,分析了T/R组件损坏数量对天线电性能的影响,结果表明当T/R组件损坏数量达到10%时,在扫描0°时,增益下降0.46 dB,副瓣抬升0.76 dB,且当波束扫描角改变时,电性能会进一步恶化.潘超等人[176]重点研究了T/R组件失效对相控阵天线低副瓣的影响,研究结果表明,当失效T/R组件位于阵列两端位置时,低副瓣电平恶化较轻,而当失效T/R组件位于阵列中间位置时,低副瓣电平恶化较严重,对于预先设计均匀副瓣电平的24阵元均匀直线阵,当失效T/R组件超过2个,最大副瓣电平大于的概率超过0.9.汪一心等人[177]认为T/R组件失效将使低副瓣阵列天线方向图的副瓣特性严重恶化,在一个N元均匀照射的天线阵中,一个失效T/R组件就会使残余副瓣电平上升,多个失效T/R组件尤其当这些失效T/R组件具有某种相关性,如列相关时,其影响更加严重,他们采用BFGS算法通过调整失效单元附近部分T/R组件的幅相分布,获得了一定的补偿效果.李新建等人[178]推导了当同时存在T/R组件失效和幅相误差时场强波瓣均值与方差的公式,并推导出天线最高副瓣和增益损失的计算估计公式. ...
Correction of faulty pattern using cuckoo search algorithm and symmetrical element failure technique along with distance adjustment between the antenna array
1
2015
... Singh等人[173]针对有源相控阵天线T/R组件失效导致的副瓣电平抬升的问题,提出了一种改进的bat算法,通过仅重新优化剩余非缺陷单元的激励电流振幅来重构天线的原始方向图.Khan等人[174]提出了一种布谷鸟搜索算法,通过调整阵元的间距来矫正因T/R组件失效导致的天线方向图畸变,对21个阵元的切比雪夫天线阵进行了仿真,结果表明了该方法的有效性.牛传峰等人[175]基于10×10平面阵列,分析了T/R组件损坏数量对天线电性能的影响,结果表明当T/R组件损坏数量达到10%时,在扫描0°时,增益下降0.46 dB,副瓣抬升0.76 dB,且当波束扫描角改变时,电性能会进一步恶化.潘超等人[176]重点研究了T/R组件失效对相控阵天线低副瓣的影响,研究结果表明,当失效T/R组件位于阵列两端位置时,低副瓣电平恶化较轻,而当失效T/R组件位于阵列中间位置时,低副瓣电平恶化较严重,对于预先设计均匀副瓣电平的24阵元均匀直线阵,当失效T/R组件超过2个,最大副瓣电平大于的概率超过0.9.汪一心等人[177]认为T/R组件失效将使低副瓣阵列天线方向图的副瓣特性严重恶化,在一个N元均匀照射的天线阵中,一个失效T/R组件就会使残余副瓣电平上升,多个失效T/R组件尤其当这些失效T/R组件具有某种相关性,如列相关时,其影响更加严重,他们采用BFGS算法通过调整失效单元附近部分T/R组件的幅相分布,获得了一定的补偿效果.李新建等人[178]推导了当同时存在T/R组件失效和幅相误差时场强波瓣均值与方差的公式,并推导出天线最高副瓣和增益损失的计算估计公式. ...
相控阵天线阵元失效的影响分析及补偿
1
2013
... Singh等人[173]针对有源相控阵天线T/R组件失效导致的副瓣电平抬升的问题,提出了一种改进的bat算法,通过仅重新优化剩余非缺陷单元的激励电流振幅来重构天线的原始方向图.Khan等人[174]提出了一种布谷鸟搜索算法,通过调整阵元的间距来矫正因T/R组件失效导致的天线方向图畸变,对21个阵元的切比雪夫天线阵进行了仿真,结果表明了该方法的有效性.牛传峰等人[175]基于10×10平面阵列,分析了T/R组件损坏数量对天线电性能的影响,结果表明当T/R组件损坏数量达到10%时,在扫描0°时,增益下降0.46 dB,副瓣抬升0.76 dB,且当波束扫描角改变时,电性能会进一步恶化.潘超等人[176]重点研究了T/R组件失效对相控阵天线低副瓣的影响,研究结果表明,当失效T/R组件位于阵列两端位置时,低副瓣电平恶化较轻,而当失效T/R组件位于阵列中间位置时,低副瓣电平恶化较严重,对于预先设计均匀副瓣电平的24阵元均匀直线阵,当失效T/R组件超过2个,最大副瓣电平大于的概率超过0.9.汪一心等人[177]认为T/R组件失效将使低副瓣阵列天线方向图的副瓣特性严重恶化,在一个N元均匀照射的天线阵中,一个失效T/R组件就会使残余副瓣电平上升,多个失效T/R组件尤其当这些失效T/R组件具有某种相关性,如列相关时,其影响更加严重,他们采用BFGS算法通过调整失效单元附近部分T/R组件的幅相分布,获得了一定的补偿效果.李新建等人[178]推导了当同时存在T/R组件失效和幅相误差时场强波瓣均值与方差的公式,并推导出天线最高副瓣和增益损失的计算估计公式. ...
相控阵天线阵元失效的影响分析及补偿
1
2013
... Singh等人[173]针对有源相控阵天线T/R组件失效导致的副瓣电平抬升的问题,提出了一种改进的bat算法,通过仅重新优化剩余非缺陷单元的激励电流振幅来重构天线的原始方向图.Khan等人[174]提出了一种布谷鸟搜索算法,通过调整阵元的间距来矫正因T/R组件失效导致的天线方向图畸变,对21个阵元的切比雪夫天线阵进行了仿真,结果表明了该方法的有效性.牛传峰等人[175]基于10×10平面阵列,分析了T/R组件损坏数量对天线电性能的影响,结果表明当T/R组件损坏数量达到10%时,在扫描0°时,增益下降0.46 dB,副瓣抬升0.76 dB,且当波束扫描角改变时,电性能会进一步恶化.潘超等人[176]重点研究了T/R组件失效对相控阵天线低副瓣的影响,研究结果表明,当失效T/R组件位于阵列两端位置时,低副瓣电平恶化较轻,而当失效T/R组件位于阵列中间位置时,低副瓣电平恶化较严重,对于预先设计均匀副瓣电平的24阵元均匀直线阵,当失效T/R组件超过2个,最大副瓣电平大于的概率超过0.9.汪一心等人[177]认为T/R组件失效将使低副瓣阵列天线方向图的副瓣特性严重恶化,在一个N元均匀照射的天线阵中,一个失效T/R组件就会使残余副瓣电平上升,多个失效T/R组件尤其当这些失效T/R组件具有某种相关性,如列相关时,其影响更加严重,他们采用BFGS算法通过调整失效单元附近部分T/R组件的幅相分布,获得了一定的补偿效果.李新建等人[178]推导了当同时存在T/R组件失效和幅相误差时场强波瓣均值与方差的公式,并推导出天线最高副瓣和增益损失的计算估计公式. ...
阵元失效对相控阵天线低副瓣的影响分析
1
2016
... Singh等人[173]针对有源相控阵天线T/R组件失效导致的副瓣电平抬升的问题,提出了一种改进的bat算法,通过仅重新优化剩余非缺陷单元的激励电流振幅来重构天线的原始方向图.Khan等人[174]提出了一种布谷鸟搜索算法,通过调整阵元的间距来矫正因T/R组件失效导致的天线方向图畸变,对21个阵元的切比雪夫天线阵进行了仿真,结果表明了该方法的有效性.牛传峰等人[175]基于10×10平面阵列,分析了T/R组件损坏数量对天线电性能的影响,结果表明当T/R组件损坏数量达到10%时,在扫描0°时,增益下降0.46 dB,副瓣抬升0.76 dB,且当波束扫描角改变时,电性能会进一步恶化.潘超等人[176]重点研究了T/R组件失效对相控阵天线低副瓣的影响,研究结果表明,当失效T/R组件位于阵列两端位置时,低副瓣电平恶化较轻,而当失效T/R组件位于阵列中间位置时,低副瓣电平恶化较严重,对于预先设计均匀副瓣电平的24阵元均匀直线阵,当失效T/R组件超过2个,最大副瓣电平大于的概率超过0.9.汪一心等人[177]认为T/R组件失效将使低副瓣阵列天线方向图的副瓣特性严重恶化,在一个N元均匀照射的天线阵中,一个失效T/R组件就会使残余副瓣电平上升,多个失效T/R组件尤其当这些失效T/R组件具有某种相关性,如列相关时,其影响更加严重,他们采用BFGS算法通过调整失效单元附近部分T/R组件的幅相分布,获得了一定的补偿效果.李新建等人[178]推导了当同时存在T/R组件失效和幅相误差时场强波瓣均值与方差的公式,并推导出天线最高副瓣和增益损失的计算估计公式. ...
阵元失效对相控阵天线低副瓣的影响分析
1
2016
... Singh等人[173]针对有源相控阵天线T/R组件失效导致的副瓣电平抬升的问题,提出了一种改进的bat算法,通过仅重新优化剩余非缺陷单元的激励电流振幅来重构天线的原始方向图.Khan等人[174]提出了一种布谷鸟搜索算法,通过调整阵元的间距来矫正因T/R组件失效导致的天线方向图畸变,对21个阵元的切比雪夫天线阵进行了仿真,结果表明了该方法的有效性.牛传峰等人[175]基于10×10平面阵列,分析了T/R组件损坏数量对天线电性能的影响,结果表明当T/R组件损坏数量达到10%时,在扫描0°时,增益下降0.46 dB,副瓣抬升0.76 dB,且当波束扫描角改变时,电性能会进一步恶化.潘超等人[176]重点研究了T/R组件失效对相控阵天线低副瓣的影响,研究结果表明,当失效T/R组件位于阵列两端位置时,低副瓣电平恶化较轻,而当失效T/R组件位于阵列中间位置时,低副瓣电平恶化较严重,对于预先设计均匀副瓣电平的24阵元均匀直线阵,当失效T/R组件超过2个,最大副瓣电平大于的概率超过0.9.汪一心等人[177]认为T/R组件失效将使低副瓣阵列天线方向图的副瓣特性严重恶化,在一个N元均匀照射的天线阵中,一个失效T/R组件就会使残余副瓣电平上升,多个失效T/R组件尤其当这些失效T/R组件具有某种相关性,如列相关时,其影响更加严重,他们采用BFGS算法通过调整失效单元附近部分T/R组件的幅相分布,获得了一定的补偿效果.李新建等人[178]推导了当同时存在T/R组件失效和幅相误差时场强波瓣均值与方差的公式,并推导出天线最高副瓣和增益损失的计算估计公式. ...
阵列有源天线单元失效的影响与补偿
1
1998
... Singh等人[173]针对有源相控阵天线T/R组件失效导致的副瓣电平抬升的问题,提出了一种改进的bat算法,通过仅重新优化剩余非缺陷单元的激励电流振幅来重构天线的原始方向图.Khan等人[174]提出了一种布谷鸟搜索算法,通过调整阵元的间距来矫正因T/R组件失效导致的天线方向图畸变,对21个阵元的切比雪夫天线阵进行了仿真,结果表明了该方法的有效性.牛传峰等人[175]基于10×10平面阵列,分析了T/R组件损坏数量对天线电性能的影响,结果表明当T/R组件损坏数量达到10%时,在扫描0°时,增益下降0.46 dB,副瓣抬升0.76 dB,且当波束扫描角改变时,电性能会进一步恶化.潘超等人[176]重点研究了T/R组件失效对相控阵天线低副瓣的影响,研究结果表明,当失效T/R组件位于阵列两端位置时,低副瓣电平恶化较轻,而当失效T/R组件位于阵列中间位置时,低副瓣电平恶化较严重,对于预先设计均匀副瓣电平的24阵元均匀直线阵,当失效T/R组件超过2个,最大副瓣电平大于的概率超过0.9.汪一心等人[177]认为T/R组件失效将使低副瓣阵列天线方向图的副瓣特性严重恶化,在一个N元均匀照射的天线阵中,一个失效T/R组件就会使残余副瓣电平上升,多个失效T/R组件尤其当这些失效T/R组件具有某种相关性,如列相关时,其影响更加严重,他们采用BFGS算法通过调整失效单元附近部分T/R组件的幅相分布,获得了一定的补偿效果.李新建等人[178]推导了当同时存在T/R组件失效和幅相误差时场强波瓣均值与方差的公式,并推导出天线最高副瓣和增益损失的计算估计公式. ...
阵列有源天线单元失效的影响与补偿
1
1998
... Singh等人[173]针对有源相控阵天线T/R组件失效导致的副瓣电平抬升的问题,提出了一种改进的bat算法,通过仅重新优化剩余非缺陷单元的激励电流振幅来重构天线的原始方向图.Khan等人[174]提出了一种布谷鸟搜索算法,通过调整阵元的间距来矫正因T/R组件失效导致的天线方向图畸变,对21个阵元的切比雪夫天线阵进行了仿真,结果表明了该方法的有效性.牛传峰等人[175]基于10×10平面阵列,分析了T/R组件损坏数量对天线电性能的影响,结果表明当T/R组件损坏数量达到10%时,在扫描0°时,增益下降0.46 dB,副瓣抬升0.76 dB,且当波束扫描角改变时,电性能会进一步恶化.潘超等人[176]重点研究了T/R组件失效对相控阵天线低副瓣的影响,研究结果表明,当失效T/R组件位于阵列两端位置时,低副瓣电平恶化较轻,而当失效T/R组件位于阵列中间位置时,低副瓣电平恶化较严重,对于预先设计均匀副瓣电平的24阵元均匀直线阵,当失效T/R组件超过2个,最大副瓣电平大于的概率超过0.9.汪一心等人[177]认为T/R组件失效将使低副瓣阵列天线方向图的副瓣特性严重恶化,在一个N元均匀照射的天线阵中,一个失效T/R组件就会使残余副瓣电平上升,多个失效T/R组件尤其当这些失效T/R组件具有某种相关性,如列相关时,其影响更加严重,他们采用BFGS算法通过调整失效单元附近部分T/R组件的幅相分布,获得了一定的补偿效果.李新建等人[178]推导了当同时存在T/R组件失效和幅相误差时场强波瓣均值与方差的公式,并推导出天线最高副瓣和增益损失的计算估计公式. ...
固态有源相控阵天线中的单元失效与容差分析
1
1992
... Singh等人[173]针对有源相控阵天线T/R组件失效导致的副瓣电平抬升的问题,提出了一种改进的bat算法,通过仅重新优化剩余非缺陷单元的激励电流振幅来重构天线的原始方向图.Khan等人[174]提出了一种布谷鸟搜索算法,通过调整阵元的间距来矫正因T/R组件失效导致的天线方向图畸变,对21个阵元的切比雪夫天线阵进行了仿真,结果表明了该方法的有效性.牛传峰等人[175]基于10×10平面阵列,分析了T/R组件损坏数量对天线电性能的影响,结果表明当T/R组件损坏数量达到10%时,在扫描0°时,增益下降0.46 dB,副瓣抬升0.76 dB,且当波束扫描角改变时,电性能会进一步恶化.潘超等人[176]重点研究了T/R组件失效对相控阵天线低副瓣的影响,研究结果表明,当失效T/R组件位于阵列两端位置时,低副瓣电平恶化较轻,而当失效T/R组件位于阵列中间位置时,低副瓣电平恶化较严重,对于预先设计均匀副瓣电平的24阵元均匀直线阵,当失效T/R组件超过2个,最大副瓣电平大于的概率超过0.9.汪一心等人[177]认为T/R组件失效将使低副瓣阵列天线方向图的副瓣特性严重恶化,在一个N元均匀照射的天线阵中,一个失效T/R组件就会使残余副瓣电平上升,多个失效T/R组件尤其当这些失效T/R组件具有某种相关性,如列相关时,其影响更加严重,他们采用BFGS算法通过调整失效单元附近部分T/R组件的幅相分布,获得了一定的补偿效果.李新建等人[178]推导了当同时存在T/R组件失效和幅相误差时场强波瓣均值与方差的公式,并推导出天线最高副瓣和增益损失的计算估计公式. ...
固态有源相控阵天线中的单元失效与容差分析
1
1992
... Singh等人[173]针对有源相控阵天线T/R组件失效导致的副瓣电平抬升的问题,提出了一种改进的bat算法,通过仅重新优化剩余非缺陷单元的激励电流振幅来重构天线的原始方向图.Khan等人[174]提出了一种布谷鸟搜索算法,通过调整阵元的间距来矫正因T/R组件失效导致的天线方向图畸变,对21个阵元的切比雪夫天线阵进行了仿真,结果表明了该方法的有效性.牛传峰等人[175]基于10×10平面阵列,分析了T/R组件损坏数量对天线电性能的影响,结果表明当T/R组件损坏数量达到10%时,在扫描0°时,增益下降0.46 dB,副瓣抬升0.76 dB,且当波束扫描角改变时,电性能会进一步恶化.潘超等人[176]重点研究了T/R组件失效对相控阵天线低副瓣的影响,研究结果表明,当失效T/R组件位于阵列两端位置时,低副瓣电平恶化较轻,而当失效T/R组件位于阵列中间位置时,低副瓣电平恶化较严重,对于预先设计均匀副瓣电平的24阵元均匀直线阵,当失效T/R组件超过2个,最大副瓣电平大于的概率超过0.9.汪一心等人[177]认为T/R组件失效将使低副瓣阵列天线方向图的副瓣特性严重恶化,在一个N元均匀照射的天线阵中,一个失效T/R组件就会使残余副瓣电平上升,多个失效T/R组件尤其当这些失效T/R组件具有某种相关性,如列相关时,其影响更加严重,他们采用BFGS算法通过调整失效单元附近部分T/R组件的幅相分布,获得了一定的补偿效果.李新建等人[178]推导了当同时存在T/R组件失效和幅相误差时场强波瓣均值与方差的公式,并推导出天线最高副瓣和增益损失的计算估计公式. ...
大型相控阵天线结构与调整机构一体化设计
1
2015
... (1)阵面结构主动调整,即采用作动器或调整机构来控制天线阵面结构精度,降低天线阵面结构变形.胡乃岗等人[179]针对某相控阵天线因自重导致的阵面精度下降,采用调整机构对子阵进行调控,以提高阵面平面度.该方法可主动补偿结构误差的影响,在相控阵和反射面天线性能补偿中均有应用,其实现的前提条件是天线系统中需要能够安装结构调整装置; ...
大型相控阵天线结构与调整机构一体化设计
1
2015
... (1)阵面结构主动调整,即采用作动器或调整机构来控制天线阵面结构精度,降低天线阵面结构变形.胡乃岗等人[179]针对某相控阵天线因自重导致的阵面精度下降,采用调整机构对子阵进行调控,以提高阵面平面度.该方法可主动补偿结构误差的影响,在相控阵和反射面天线性能补偿中均有应用,其实现的前提条件是天线系统中需要能够安装结构调整装置; ...
Theoretical analysis for beam pointing accuracy of stair-planar phased array antenna with tracking beam
1
2003
... (2)有源器件结构尺寸调控,在APAA系统中,有源器件的结构尺寸与天线电性能相互影响,通过控制有源器件的结构参数,可补偿天线的电性能.Son等人[180]通过调整移相器缆线的长度来补偿相位误差影响.这种方法适用于在天线加工制造阶段对其进行测试校准,通过调整有源器件的结构,来补偿天线的相位误差等,然而在天线服役阶段并不可行. ...
Active position control of a shape memory alloy wire actuated composite beam
1
2000
... (3)形状记忆材料以及自校准装置的应用,自动补偿天线的电性能.Song等人[181]在蜂窝结构体中嵌入形状记忆合金丝,用于补偿天线结构热变形的影响,该方法可应用到星载APAA中. ...
1
2007
... (1)基于“相扫”原理[182]的相位修正,即通过控制阵元之间的相位差,修正波束指向,使其指向目标方向.Takano等人[183]针对可折叠的相控阵天线阵面,由于其天线自身结构形式导致最大波束指向偏离目标方向,通过控制阵元的馈电相位,使指向回调至目标方向,实现了对波束指向误差的修正,但该方法对副瓣电平补偿效果有限. ...
Proposal of a multiple folding phased array antenna and phase compensation for panel steps
1
2011
... (1)基于“相扫”原理[182]的相位修正,即通过控制阵元之间的相位差,修正波束指向,使其指向目标方向.Takano等人[183]针对可折叠的相控阵天线阵面,由于其天线自身结构形式导致最大波束指向偏离目标方向,通过控制阵元的馈电相位,使指向回调至目标方向,实现了对波束指向误差的修正,但该方法对副瓣电平补偿效果有限. ...
Automatic phase correction of phased array antennas by a genetic algorithm
1
2008
... (2)激励电流相位或幅相优化,补偿天线的综合电性能,包括指向精度、增益及副瓣电平等.Son等人[184]采用遗传算法(GA)优化阵元激励电流的相位,以天线接收功率最大为目标,实现对天线相位误差的补偿.优化方法通常需大量迭代过程,计算耗时,无法实现快速实时补偿. ...
Generalization of a phased array error correction method
1
1996
... (3)构造方向图修正系数,重构天线方向图,补偿阵元失效、阵元之间互耦等对阵列天线电性能的影响.Steyskal等人[185]在补偿阵列天线阵元失效影响时,调整了未失效阵元的权重系数,重构出天线方向图,实现了对失效阵元影响的补偿. ...
Active compensation techniques for deformable phased array antenna
1
2009
... (4)结合数值方法,计算激励电流的相位或者幅相补偿量.该方法综合考虑了数值计算方法的特点和天线电性能的要求,构建激励电流相位或幅相调整量计算模型,相比于优化方法,可快速确定出激励电流的补偿量[186]. ...
Vibrating antennas and compensation techniques Research in NATO/RTO/SET 087/RTG 50
1
2007
... (5)阵内相位差实时监测,补偿天线的辐射性能.Schippers等人[187]通过对每个阵元安装模拟集成电路,实时监测阵元之间的相位差,从而调控阵元的相位补偿天线辐射性能,该方法仅对天线阵元之间的阵内相位差可有效补偿. ...
Radome aerodynamic heating effects on boresight error
1
1980
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
Temperature dependent EM performance predictions of dielectric slab based on inhomogeneous planar layer model
1
2012
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
Electromagnetic design and performance analysis of airborne radomes: Trends and perspectives
1
2014
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
Analysis of tangent oval radome based on Matlab
1
2005
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
陶瓷天线罩无机涂层的研究进展
1
2012
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
陶瓷天线罩无机涂层的研究进展
1
2012
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
The past, present, and future of electronically-steerable phased arrays in defense applications
1
2008
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
Advances in oxidation and ablation resistance of high and ultra-high temperature ceramics modified or coated carbon/carbon composites
1
2018
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
Design, preparation and properties of carbon fiber reinforced ultra-high temperature ceramic composites for aerospace applications: A review
0
2017
Radar transparent, impact-resistant, and high-temperature capable radome composites using polyetherimide-toughened cyanate ester resins for high-speed aircrafts through resin film infusion
1
2020
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
Multiobjective particle swarm optimization of boresight error and transmission loss for airborne radomes
1
2014
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
Design of double-layer transmission structure of radome
1
2019
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
Research on optimization of radome based on phased array radar-seeker
1
2021
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
Radiation pattern recovery of the impaired-radome-enclosed antenna array
1
2020
... 目前研究高温烧蚀的影响主要集中在分析高温引起的罩体材料参数变化对天线罩电参数的影响,如Weckesser[188]研究了某飞行器天线罩在自动寻的阶段某时刻下,罩体表面温度变化引起的材料参数变化,以及其对扫描过程中天线罩指向误差的影响;Nair等人[189]以平板罩体为例,根据罩体法向温度梯度在25 ℃到1 200 ℃之间材料参数的变化,利用非均匀平面层模型,研究了天线罩插入相位移、透射系数和反射系数的变化;Nair等人[190]根据天线罩物性参数随温度变化的测试数据,分析了天线扫描过程中天线罩温度变化时透射系数、指向误差以及交叉极化电平的变化规律.Qin等人[191]指出,高速飞行中的天线罩会产生烧蚀层严重影响天线电性能,然而仅假设了该烧蚀层具有固定厚度和材料参数,并未分析实际烧蚀情况下天线罩的表面形貌.针对高温烧蚀导致的弹载APAA辐射性能恶化的问题,目前的解决方法主要包括:①烧蚀型热防护,在罩体外表面涂覆烧蚀材料,利用材料的受热烧蚀来降低罩体的温度[192,193];②新增强复合材料,研究具有高熔点和低温度敏感性的新材料[194~196],然而当飞行速度升高,天线罩材料参数仍然存在明显变化,且新材料会带来成本的增加;③优化天线罩结构设计[197,198],如对天线罩采用变厚度设计等,这会增加天线罩的加工难度,且难以保证飞行过程中天线罩电性能始终最优.此外,有工作指出针对相控阵导引头,可通过调整内部天线阵元的激励电流,改善天线罩的指向误差[199,200].该方法为天线罩性能补偿提供了一种有效途径,但高速飞行器的飞行过程中,高温烧蚀对天线罩和天线结构会同时产生影响.因此,调整激励电流需对天线罩和天线影响同时进行补偿.然而,目前缺少高温烧蚀影响下天线罩物性和结构参数变化以及天线激励电流误差对弹载天线电性能的定量影响,由此也难以给出激励电流调整量和天线罩参数以及天线激励电流误差之间的对应关系模型. ...
Coupling model and electronic compensation of antenna-radome system for hypersonic vehicle with effect of high-temperature ablation
1
2020
... (b)基于带罩天线整体电性能最小平方误差的幅相补偿[201] ...
Modeling phased array antennas in Ansoft HFSS
1
2000
... 传统方法在评估结构误差对有源相控阵电性能的影响时,必须要先对APAA模型进行仿真计算.而现有通用的商业电磁仿真分析软件(HFSS[202]、CST[203]和ADS[204])在前期建模时会带来巨大的工作量,并且需要进行复杂的载荷和约束的施加及边界条件的设置,求解过程也需要漫长的等待,无法满足快速对天线电性能进行预测的需求[205~207].APAA受服役环境载荷的影响会明显恶化天线的电性能,因此需要采用合适的电补偿方法,通过对天线单元激励电流的幅度和相位的补偿来改善天线的电性能.目前为止还没有一款成熟的商业软件来对在结构误差影响下的天线电性能进行补偿,来抵消APAA在产生结构误差后产生的天线增益下降、副瓣抬升以及指向偏转的影响. ...
State of the art antenna simulation with CST STUDIO SUITE
1
2015
... 传统方法在评估结构误差对有源相控阵电性能的影响时,必须要先对APAA模型进行仿真计算.而现有通用的商业电磁仿真分析软件(HFSS[202]、CST[203]和ADS[204])在前期建模时会带来巨大的工作量,并且需要进行复杂的载荷和约束的施加及边界条件的设置,求解过程也需要漫长的等待,无法满足快速对天线电性能进行预测的需求[205~207].APAA受服役环境载荷的影响会明显恶化天线的电性能,因此需要采用合适的电补偿方法,通过对天线单元激励电流的幅度和相位的补偿来改善天线的电性能.目前为止还没有一款成熟的商业软件来对在结构误差影响下的天线电性能进行补偿,来抵消APAA在产生结构误差后产生的天线增益下降、副瓣抬升以及指向偏转的影响. ...
Array-antenna decoupling surfaces for quasi-yagi antenna arrays
1
2017
... 传统方法在评估结构误差对有源相控阵电性能的影响时,必须要先对APAA模型进行仿真计算.而现有通用的商业电磁仿真分析软件(HFSS[202]、CST[203]和ADS[204])在前期建模时会带来巨大的工作量,并且需要进行复杂的载荷和约束的施加及边界条件的设置,求解过程也需要漫长的等待,无法满足快速对天线电性能进行预测的需求[205~207].APAA受服役环境载荷的影响会明显恶化天线的电性能,因此需要采用合适的电补偿方法,通过对天线单元激励电流的幅度和相位的补偿来改善天线的电性能.目前为止还没有一款成熟的商业软件来对在结构误差影响下的天线电性能进行补偿,来抵消APAA在产生结构误差后产生的天线增益下降、副瓣抬升以及指向偏转的影响. ...
5G, A MultiPhysics simulation vision from antenna element design to systems link analysis
1
2019
... 传统方法在评估结构误差对有源相控阵电性能的影响时,必须要先对APAA模型进行仿真计算.而现有通用的商业电磁仿真分析软件(HFSS[202]、CST[203]和ADS[204])在前期建模时会带来巨大的工作量,并且需要进行复杂的载荷和约束的施加及边界条件的设置,求解过程也需要漫长的等待,无法满足快速对天线电性能进行预测的需求[205~207].APAA受服役环境载荷的影响会明显恶化天线的电性能,因此需要采用合适的电补偿方法,通过对天线单元激励电流的幅度和相位的补偿来改善天线的电性能.目前为止还没有一款成熟的商业软件来对在结构误差影响下的天线电性能进行补偿,来抵消APAA在产生结构误差后产生的天线增益下降、副瓣抬升以及指向偏转的影响. ...
GaN based wide band C-band active phased array antenna design with wide scan volume
0
2020
Research on conformal phased array T/R module based on LCP substrate
1
2021
... 传统方法在评估结构误差对有源相控阵电性能的影响时,必须要先对APAA模型进行仿真计算.而现有通用的商业电磁仿真分析软件(HFSS[202]、CST[203]和ADS[204])在前期建模时会带来巨大的工作量,并且需要进行复杂的载荷和约束的施加及边界条件的设置,求解过程也需要漫长的等待,无法满足快速对天线电性能进行预测的需求[205~207].APAA受服役环境载荷的影响会明显恶化天线的电性能,因此需要采用合适的电补偿方法,通过对天线单元激励电流的幅度和相位的补偿来改善天线的电性能.目前为止还没有一款成熟的商业软件来对在结构误差影响下的天线电性能进行补偿,来抵消APAA在产生结构误差后产生的天线增益下降、副瓣抬升以及指向偏转的影响. ...
基于机电耦合的车载有源相控阵雷达服役载荷结构分析与优化设计
1
2020
... 西安电子科技大学的研究团队设计开发了APAA变形后的电性能和补偿量计算软件,包括APAA变形后的电性能计算软件,APAA变形后的补偿量计算软件和考虑量化误差的APAA变形后的补偿量计算软件.并且开发了APAR机电热集成设计软件,可以对天线结构进行力学、热仿真分析,并能快速计算并显示结果.软件操作的便捷性可以减少了天线设计人员的工作量,从而明显提高他们的工作效率,为科研和工程提供参考和借鉴的作用[63,170,208].基于机电热耦合的有源相控阵天线性能补偿软件架构,如图20所示. ...
基于机电耦合的车载有源相控阵雷达服役载荷结构分析与优化设计
1
2020
... 西安电子科技大学的研究团队设计开发了APAA变形后的电性能和补偿量计算软件,包括APAA变形后的电性能计算软件,APAA变形后的补偿量计算软件和考虑量化误差的APAA变形后的补偿量计算软件.并且开发了APAR机电热集成设计软件,可以对天线结构进行力学、热仿真分析,并能快速计算并显示结果.软件操作的便捷性可以减少了天线设计人员的工作量,从而明显提高他们的工作效率,为科研和工程提供参考和借鉴的作用[63,170,208].基于机电热耦合的有源相控阵天线性能补偿软件架构,如图20所示. ...
The potential of the brain-computer interface for learning: a technology review
1
2015
... 软件架构总体分为3层,软件层、数据层和表现层.软件层的主要功能是基于应用程序编程接口(Application Programming Interface,API)[209]和软件开发工具包(Software Development Kit,SDK)[210]将现有的CAD、CAE、CAM软件以及数值分析软件柔性集合,通过软件调用来实现APAA的结构设计、力学性能分析、电性能分析、变形信息提取等操作[211].数据层作为中间层是整个软件的核心,软件层通过数据传输将天线结构设计、有限元仿真数据、加工数据等向上传递至SQL(Structured Query Language)数据库[212].多学科数据库保存了最全面的海量原始数据,当需要对APAA的单一性能进行分析或者多参数关联关系挖掘,首先需要利用软件的数据处理模块对数据进行数据滤波、数据增强等预处理,提高数据的可用性.然后调用嵌入的智能算法,如机器学习、深度学习、支持向量机等,挖掘数据中隐藏的关联机理、单一参数的敏度分析.为了提高对天线性能的评估与补偿效率,Wang等人[213]建立了多参数与电性能的映射关系,构建了代理模型,实现对天线电性能的快速评估与补偿.表现层为软件的上层显示功能,包括天线结构的可视化参数化建模、有限元云图显示、天线变形规律与区间的图表显示等.下面介绍一些软件开发具体的关键共性技术. ...
On the design of a maintainable software development kit to implement integration solutions
1
2016
... 软件架构总体分为3层,软件层、数据层和表现层.软件层的主要功能是基于应用程序编程接口(Application Programming Interface,API)[209]和软件开发工具包(Software Development Kit,SDK)[210]将现有的CAD、CAE、CAM软件以及数值分析软件柔性集合,通过软件调用来实现APAA的结构设计、力学性能分析、电性能分析、变形信息提取等操作[211].数据层作为中间层是整个软件的核心,软件层通过数据传输将天线结构设计、有限元仿真数据、加工数据等向上传递至SQL(Structured Query Language)数据库[212].多学科数据库保存了最全面的海量原始数据,当需要对APAA的单一性能进行分析或者多参数关联关系挖掘,首先需要利用软件的数据处理模块对数据进行数据滤波、数据增强等预处理,提高数据的可用性.然后调用嵌入的智能算法,如机器学习、深度学习、支持向量机等,挖掘数据中隐藏的关联机理、单一参数的敏度分析.为了提高对天线性能的评估与补偿效率,Wang等人[213]建立了多参数与电性能的映射关系,构建了代理模型,实现对天线电性能的快速评估与补偿.表现层为软件的上层显示功能,包括天线结构的可视化参数化建模、有限元云图显示、天线变形规律与区间的图表显示等.下面介绍一些软件开发具体的关键共性技术. ...
Software solutions for antenna design exploration: A comparison of packages, tools, techniques, and algorithms for various design challenges
1
2019
... 软件架构总体分为3层,软件层、数据层和表现层.软件层的主要功能是基于应用程序编程接口(Application Programming Interface,API)[209]和软件开发工具包(Software Development Kit,SDK)[210]将现有的CAD、CAE、CAM软件以及数值分析软件柔性集合,通过软件调用来实现APAA的结构设计、力学性能分析、电性能分析、变形信息提取等操作[211].数据层作为中间层是整个软件的核心,软件层通过数据传输将天线结构设计、有限元仿真数据、加工数据等向上传递至SQL(Structured Query Language)数据库[212].多学科数据库保存了最全面的海量原始数据,当需要对APAA的单一性能进行分析或者多参数关联关系挖掘,首先需要利用软件的数据处理模块对数据进行数据滤波、数据增强等预处理,提高数据的可用性.然后调用嵌入的智能算法,如机器学习、深度学习、支持向量机等,挖掘数据中隐藏的关联机理、单一参数的敏度分析.为了提高对天线性能的评估与补偿效率,Wang等人[213]建立了多参数与电性能的映射关系,构建了代理模型,实现对天线电性能的快速评估与补偿.表现层为软件的上层显示功能,包括天线结构的可视化参数化建模、有限元云图显示、天线变形规律与区间的图表显示等.下面介绍一些软件开发具体的关键共性技术. ...
SQL: From traditional databases to big data
1
2016
... 软件架构总体分为3层,软件层、数据层和表现层.软件层的主要功能是基于应用程序编程接口(Application Programming Interface,API)[209]和软件开发工具包(Software Development Kit,SDK)[210]将现有的CAD、CAE、CAM软件以及数值分析软件柔性集合,通过软件调用来实现APAA的结构设计、力学性能分析、电性能分析、变形信息提取等操作[211].数据层作为中间层是整个软件的核心,软件层通过数据传输将天线结构设计、有限元仿真数据、加工数据等向上传递至SQL(Structured Query Language)数据库[212].多学科数据库保存了最全面的海量原始数据,当需要对APAA的单一性能进行分析或者多参数关联关系挖掘,首先需要利用软件的数据处理模块对数据进行数据滤波、数据增强等预处理,提高数据的可用性.然后调用嵌入的智能算法,如机器学习、深度学习、支持向量机等,挖掘数据中隐藏的关联机理、单一参数的敏度分析.为了提高对天线性能的评估与补偿效率,Wang等人[213]建立了多参数与电性能的映射关系,构建了代理模型,实现对天线电性能的快速评估与补偿.表现层为软件的上层显示功能,包括天线结构的可视化参数化建模、有限元云图显示、天线变形规律与区间的图表显示等.下面介绍一些软件开发具体的关键共性技术. ...
A Taylor-surrogate-model-based method for the electrical performance of array antennas under interval position errors
1
2020
... 软件架构总体分为3层,软件层、数据层和表现层.软件层的主要功能是基于应用程序编程接口(Application Programming Interface,API)[209]和软件开发工具包(Software Development Kit,SDK)[210]将现有的CAD、CAE、CAM软件以及数值分析软件柔性集合,通过软件调用来实现APAA的结构设计、力学性能分析、电性能分析、变形信息提取等操作[211].数据层作为中间层是整个软件的核心,软件层通过数据传输将天线结构设计、有限元仿真数据、加工数据等向上传递至SQL(Structured Query Language)数据库[212].多学科数据库保存了最全面的海量原始数据,当需要对APAA的单一性能进行分析或者多参数关联关系挖掘,首先需要利用软件的数据处理模块对数据进行数据滤波、数据增强等预处理,提高数据的可用性.然后调用嵌入的智能算法,如机器学习、深度学习、支持向量机等,挖掘数据中隐藏的关联机理、单一参数的敏度分析.为了提高对天线性能的评估与补偿效率,Wang等人[213]建立了多参数与电性能的映射关系,构建了代理模型,实现对天线电性能的快速评估与补偿.表现层为软件的上层显示功能,包括天线结构的可视化参数化建模、有限元云图显示、天线变形规律与区间的图表显示等.下面介绍一些软件开发具体的关键共性技术. ...
Terahertz inverse synthetic aperture radar(ISAR) imaging with a quantum cascade laser transmitter
1
2010
... 随着新材料、新技术和新工艺的提升,APAA向着更高频段发展,太赫兹APAA可探测比微波天线更小的目标和实现更精确的定位,具有更高的分辨率和更强的抗干扰能力,是未来高精度探测和成像的重要发展方向;此外太赫兹APAA能够穿透沙尘、烟雾,可实现全天候工作[214,215].近年来,新一代飞行器对机载装备平台中天线的智能化和结构功能一体化程度提出了更高的要求.因此迫切需要既能与装备平台高度集成和融合,又能在恶劣服役环境下具有优良力学和电磁性能的天线.当前主要采用具备共形和承载能力的蒙皮天线.为了适应不同的载体平台,蒙皮天线一般采用共形承载天线的形式[216~218],并通过阵列排布满足高增益、低副瓣、窄波束以及波束扫描等要求.随着工艺水平的不断提升,30 GHz以上的毫米波相控阵天线的形态将发生很大变化,即通过大量使用先进的异质异构封装技术和微系统集成工艺,相控阵天线乃至后端射频、数字处理部分将以一个完整的系统级封装(SiP)和系统级芯片(SoC)出现,并可能与声、光、磁等其他类型传感器进行再次集成,通常称为封装天线((AiP)和片上天线(AoC)[219~221].为了满足未来有源相控阵的高频段、高集成、共形承载等方面的要求,机电热耦合技术将朝着以下几个方面发展: ...
330 GHz FMCW image sensor for homeland security applications
1
2010
... 随着新材料、新技术和新工艺的提升,APAA向着更高频段发展,太赫兹APAA可探测比微波天线更小的目标和实现更精确的定位,具有更高的分辨率和更强的抗干扰能力,是未来高精度探测和成像的重要发展方向;此外太赫兹APAA能够穿透沙尘、烟雾,可实现全天候工作[214,215].近年来,新一代飞行器对机载装备平台中天线的智能化和结构功能一体化程度提出了更高的要求.因此迫切需要既能与装备平台高度集成和融合,又能在恶劣服役环境下具有优良力学和电磁性能的天线.当前主要采用具备共形和承载能力的蒙皮天线.为了适应不同的载体平台,蒙皮天线一般采用共形承载天线的形式[216~218],并通过阵列排布满足高增益、低副瓣、窄波束以及波束扫描等要求.随着工艺水平的不断提升,30 GHz以上的毫米波相控阵天线的形态将发生很大变化,即通过大量使用先进的异质异构封装技术和微系统集成工艺,相控阵天线乃至后端射频、数字处理部分将以一个完整的系统级封装(SiP)和系统级芯片(SoC)出现,并可能与声、光、磁等其他类型传感器进行再次集成,通常称为封装天线((AiP)和片上天线(AoC)[219~221].为了满足未来有源相控阵的高频段、高集成、共形承载等方面的要求,机电热耦合技术将朝着以下几个方面发展: ...
An airborne antenna system for broadside coverage with varying roll and pitch angles
1
2007
... 随着新材料、新技术和新工艺的提升,APAA向着更高频段发展,太赫兹APAA可探测比微波天线更小的目标和实现更精确的定位,具有更高的分辨率和更强的抗干扰能力,是未来高精度探测和成像的重要发展方向;此外太赫兹APAA能够穿透沙尘、烟雾,可实现全天候工作[214,215].近年来,新一代飞行器对机载装备平台中天线的智能化和结构功能一体化程度提出了更高的要求.因此迫切需要既能与装备平台高度集成和融合,又能在恶劣服役环境下具有优良力学和电磁性能的天线.当前主要采用具备共形和承载能力的蒙皮天线.为了适应不同的载体平台,蒙皮天线一般采用共形承载天线的形式[216~218],并通过阵列排布满足高增益、低副瓣、窄波束以及波束扫描等要求.随着工艺水平的不断提升,30 GHz以上的毫米波相控阵天线的形态将发生很大变化,即通过大量使用先进的异质异构封装技术和微系统集成工艺,相控阵天线乃至后端射频、数字处理部分将以一个完整的系统级封装(SiP)和系统级芯片(SoC)出现,并可能与声、光、磁等其他类型传感器进行再次集成,通常称为封装天线((AiP)和片上天线(AoC)[219~221].为了满足未来有源相控阵的高频段、高集成、共形承载等方面的要求,机电热耦合技术将朝着以下几个方面发展: ...
Structurally integrated phased arrays
0
2011
Structural design of conformal load-bearing array antenna structure(CLAAS)
1
2017
... 随着新材料、新技术和新工艺的提升,APAA向着更高频段发展,太赫兹APAA可探测比微波天线更小的目标和实现更精确的定位,具有更高的分辨率和更强的抗干扰能力,是未来高精度探测和成像的重要发展方向;此外太赫兹APAA能够穿透沙尘、烟雾,可实现全天候工作[214,215].近年来,新一代飞行器对机载装备平台中天线的智能化和结构功能一体化程度提出了更高的要求.因此迫切需要既能与装备平台高度集成和融合,又能在恶劣服役环境下具有优良力学和电磁性能的天线.当前主要采用具备共形和承载能力的蒙皮天线.为了适应不同的载体平台,蒙皮天线一般采用共形承载天线的形式[216~218],并通过阵列排布满足高增益、低副瓣、窄波束以及波束扫描等要求.随着工艺水平的不断提升,30 GHz以上的毫米波相控阵天线的形态将发生很大变化,即通过大量使用先进的异质异构封装技术和微系统集成工艺,相控阵天线乃至后端射频、数字处理部分将以一个完整的系统级封装(SiP)和系统级芯片(SoC)出现,并可能与声、光、磁等其他类型传感器进行再次集成,通常称为封装天线((AiP)和片上天线(AoC)[219~221].为了满足未来有源相控阵的高频段、高集成、共形承载等方面的要求,机电热耦合技术将朝着以下几个方面发展: ...
Design and implementation of a CMOS 4-bit 12-GS/s data acquisition system-on-chip
1
2014
... 随着新材料、新技术和新工艺的提升,APAA向着更高频段发展,太赫兹APAA可探测比微波天线更小的目标和实现更精确的定位,具有更高的分辨率和更强的抗干扰能力,是未来高精度探测和成像的重要发展方向;此外太赫兹APAA能够穿透沙尘、烟雾,可实现全天候工作[214,215].近年来,新一代飞行器对机载装备平台中天线的智能化和结构功能一体化程度提出了更高的要求.因此迫切需要既能与装备平台高度集成和融合,又能在恶劣服役环境下具有优良力学和电磁性能的天线.当前主要采用具备共形和承载能力的蒙皮天线.为了适应不同的载体平台,蒙皮天线一般采用共形承载天线的形式[216~218],并通过阵列排布满足高增益、低副瓣、窄波束以及波束扫描等要求.随着工艺水平的不断提升,30 GHz以上的毫米波相控阵天线的形态将发生很大变化,即通过大量使用先进的异质异构封装技术和微系统集成工艺,相控阵天线乃至后端射频、数字处理部分将以一个完整的系统级封装(SiP)和系统级芯片(SoC)出现,并可能与声、光、磁等其他类型传感器进行再次集成,通常称为封装天线((AiP)和片上天线(AoC)[219~221].为了满足未来有源相控阵的高频段、高集成、共形承载等方面的要求,机电热耦合技术将朝着以下几个方面发展: ...
An ultralow power system on chip for automatic sleep staging
0
2017
A 24-GHz transmitter with on-chip dipole antenna in 0.13-μm CMOS
1
2008
... 随着新材料、新技术和新工艺的提升,APAA向着更高频段发展,太赫兹APAA可探测比微波天线更小的目标和实现更精确的定位,具有更高的分辨率和更强的抗干扰能力,是未来高精度探测和成像的重要发展方向;此外太赫兹APAA能够穿透沙尘、烟雾,可实现全天候工作[214,215].近年来,新一代飞行器对机载装备平台中天线的智能化和结构功能一体化程度提出了更高的要求.因此迫切需要既能与装备平台高度集成和融合,又能在恶劣服役环境下具有优良力学和电磁性能的天线.当前主要采用具备共形和承载能力的蒙皮天线.为了适应不同的载体平台,蒙皮天线一般采用共形承载天线的形式[216~218],并通过阵列排布满足高增益、低副瓣、窄波束以及波束扫描等要求.随着工艺水平的不断提升,30 GHz以上的毫米波相控阵天线的形态将发生很大变化,即通过大量使用先进的异质异构封装技术和微系统集成工艺,相控阵天线乃至后端射频、数字处理部分将以一个完整的系统级封装(SiP)和系统级芯片(SoC)出现,并可能与声、光、磁等其他类型传感器进行再次集成,通常称为封装天线((AiP)和片上天线(AoC)[219~221].为了满足未来有源相控阵的高频段、高集成、共形承载等方面的要求,机电热耦合技术将朝着以下几个方面发展: ...
